在运行状态下右击趋势图选中属性即可随时添加趋势变迁，双击时间可修改时间跨度
9
首先设置报警服务器，在HMI tag alarm中双击alarm setup，setup选项卡用来设置最先更新时间，severitis中设置安全等级及是否记录到报警数据库中
然后设置需要报警的标签,在HMI tag中选中一个标签勾选alarm复选框，在报警阈值选项卡中修改报警阈值，报警等级，触发类型及报警消息.
2
Factory talk view可创建网络版及单机版的项目，打开FactoryTalk View Studio后会弹出选择项目类型的对话框,点击继续后可选择创建新工程还是打开原有工程。
3
备份及恢复都需要通过Application manager来实现(备份项目时要求该项目处于关闭的状态），具体操作如下：点击tool中的Application manager或点击开始菜单—Rockwell–factorytalk view—tool—Application manager，在弹出的窗口中选择项目类型（网络或单机版），选择所需的操作：备份、恢复、删除、重命名、复制等。
2
2点模拟量输入模块,温度测量，通道左正右负。
3
8点数字量输出模块.
4
4点模拟量输出模块，0、1、2、3连接输出设备，4.、5为公共端。
5
8点数字量输入模块，8各通道分别接仪表负端.
6
8点数字量输入。
7
6点模拟量输入,模拟量输入通道为第三到第八列，左正右负
8
8点模拟量输入，负端需并联
二、
1
AB系列产品均可采用Logical5000进行组态及编程，其间需要的软件如下：
RSLogix 5000：进行硬件组态及编程；

（3）变址寻址方法简介：
下面简单介绍一下变址寻址的方式，变址寻址符号为＃字符 ，在逻辑地址 的文件类型指示符的前面加＃字符。在梯形图程序内可以使用一个以上的变址 地址。 在状态文件字24（S：24）内输入偏移址。所有变址指令都使用同样的字 S:24存储偏移值。处理器在基地址加偏移值处开始操作。 输入偏移值时应注意以下几点： 确认变址值（正值或负值）不会引起变址地址超越文件类型的边界。 当一条指令使用两个以上的变址地址时，对每个变址地址处理器使用相同 变址值。 必须在执行包含变址地址的指令前把变址字设定为偏移址。
RAM CPU工作区间 保持数据 程序文件
CPU
（3）输入输出寻址方法：
逻辑地址： N 7 : 文件类型 文件号 文件分隔符 字号 2 文件类型 文件号 文件分隔符 字号 位分隔符 位号 T 4 : 7 . ACC
整数文件内的字
结构文件内的字
N 7 :
2 / 5
B 3 / 31
ห้องสมุดไป่ตู้
文件类型 文件号 文件分隔符 字号 位分隔符 位号
4.存储器结构
（1）PLC的文件结构：
首先要理解文件结构，处理器通过用户创建的程序（叫做处理器文件） 进行控制。用户用编程设备执行的大部分操作包括在处理器文件内。处理 文件包括程序文件和数据文件两部分。
处理器文件
程序文件 数据文件
程序文件：
程序文件包括控制器信息、梯形图主程序、中断子程序以及其它一些子程序 对于SLC系列控制器，其程序文件的安排为： 系统程序（文件0）－包括不同系统的相关相关信息及用户的编程信息，如 处理器型号，I/O组态，处理器文件名，以及口令等。 保留（文件1）－文件被保留。 梯形图主程序（文件2）－本文件包括用户的主程序 梯形图子程序（文件3－225）－本文件包括供主程序调用的子程序。 对于MicroLogix1000系列控制器，程序文件的结构有所不同，这里不做过多 介绍。

罗克韦尔系列PLC同AB变频器通讯设置配置方法如下：Studio5000软件变频器硬件组态1）添加变频器硬件组态：右键Ethernet选择New module在搜索框输入753，在选项卡选择PowerFlex 753-ENETR，单击Create创建。

2）以添加测温取样装置变频器为例：Identity选项name：CWQUDescription：测温取样装置Ethernet Address：选择IPAddress 192.168.1.18Revision：版本号可以不用选，自动上传时会更新版本Drive Rating：400V 11.5（ND）11.5（HD）这里选择对应图纸变频器型号功率。

3）Peripherals外围设备选项设置3.1）直接添加变频器后：Ethernet IP ENETR选项在端口5，实际安装位置为6需更改63.2）网口更改为6后、现在只有端口6和14，需要添加端口1面板端口和端口4IO卡口：单击Add new peripherals 选择HIM 20-HIM-x6LCD HIM添加面板端口单击Add new peripherals 选择 Options modules I/OModules 24V 2263C-1R2T添加之后端口和版本号不用更改。

（4）ConnectionFormatInput输入数据：Driver Status变频器状态包含变频器状态数据准备好对应地址CWQY:I.DriveStatus_Ready运行对应地址CWQY:I.DriveStatus_Running故障对应地址CWQY:I.DriveStatus_Faulted报警对应地址CWQY:I.DriveStatus_Alarm等信号。

Feeback：频率反馈对应地址CWQY:I.FeedbackDriver Status和Feeback是原有输入，还需根据图纸和需要添加数据添加输入数据P4_DigInSts：端口4 IO卡对应的数据状态以测温取样为例：DI0主回路合闸对应地址CWQY:I.P4_DigInSts_Input0DI1制动器运行反馈对应地址CWQY:I.P4_DigInSts_Input1DI2风机运行反馈对应地址CWQY:I.P4_DigInSts_Input2DI3制动器准备好对应地址CWQY:I.P4_DigInSts_Input3DI4风机准备好对应地址CWQY:I.P4_DigInSts_Input4速度反馈 MtrVelFdbk 对应地址CWQY:I.MtrVelFdbk电流反馈 OutputCurrent 对应地址CQGZ:I.OutputCurrent变频器温度DriveTempC 对应地址CQGZ:I.DriveTempC变频器故障代码LastFaultCode对应地址CQGZ:stFaultCode主板DI信号DigitalInSts已测温取样装置为例DI1紧急停止对应地址CQGZ:I.DigitalInSts_DigitalIn0（5）变频器设置（以测温取样为例）IO卡在4号槽，网卡6号槽，网卡拨码开关设置18，议使用参数来设置IP地址，拨码开关设置的地址为192.168.1.#（6）：变频器送电，连接变频器，程序在线，打开测温取样电机硬件组态，提示自动更新变频器参数，选择Upload自动上载变频器参数。

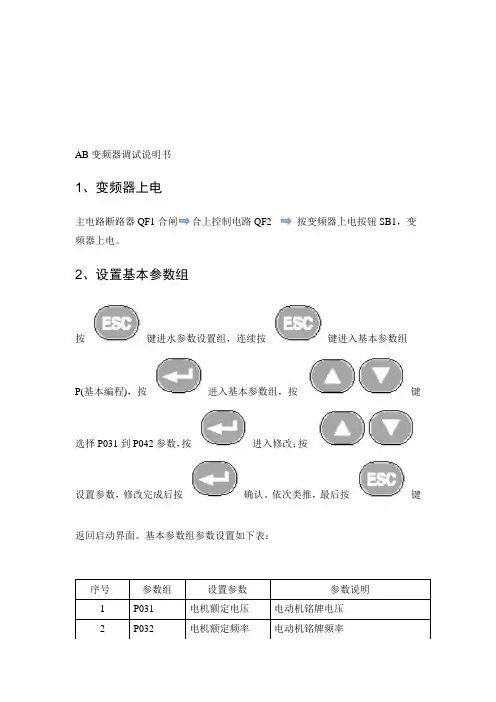

AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1，变频器上电。

2、设置基本参数组
按键进水参数设置组，连续按键进入基本参数组
P(基本编程)，按进入基本参数组，按键选择P031到P042参数，按进入修改；按
设置参数，修改完成后按确认。

依次类推，最后按键返回启动界面。

基本参数组参数设置如下表：
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤，设置下列参数：
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时，变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。

变频器通过面板
改变变频器的给定频率。

b、当变频器控制柜“本地/远程”旋钮打到“远程”时，变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。

变频器通过触摸屏和上位机给定频率。

说明：本说明书中的参数设置是根据本公司设计的控制电路设置的，如果电路发生更改需要重新设置参数。
