二氧化硅蒸发镀膜

二氧化硅蒸发镀膜

二氧化硅蒸发镀膜1.引言1.1 概述概述二氧化硅蒸发镀膜是一种常用的表面处理技术，利用蒸发镀膜方法将二氧化硅材料沉积在各种基材表面上，形成一层均匀、透明且具有良好性能的薄膜。

该薄膜具有优良的物理、化学性能，广泛应用于电子、光学、太阳能等领域。

随着科学技术的不断进步，人们对于表面处理技术的要求也越来越高。

而二氧化硅蒸发镀膜由于其独特的特性和优势，成为了一种备受关注的技术。

通过二氧化硅蒸发镀膜，可以改变材料表面的光学、电学、热学等性质，从而提高材料的功能和性能。

本文将介绍二氧化硅蒸发镀膜的原理和方法，以及其在不同应用领域的应用情况。

同时，总结二氧化硅蒸发镀膜的优势，并展望其未来发展的前景。

通过深入了解二氧化硅蒸发镀膜技术的特点和应用，可以更好地认识和利用这一技术，促进材料表面处理领域的发展。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构的设定对于一篇长文的组织和阅读来说非常重要。

在本文中，我们将按照以下结构进行论述：1. 引言：在引言部分，我们将对二氧化硅蒸发镀膜进行概述，并介绍本文的目的。

2. 正文：- 2.1 二氧化硅蒸发镀膜的原理和方法：在这一部分，我们将详细介绍二氧化硅蒸发镀膜的工作原理和镀膜方法，并解释其背后的物理化学过程。

- 2.2 二氧化硅蒸发镀膜的应用领域：在这一部分，我们将探讨二氧化硅蒸发镀膜在不同领域的应用，包括电子设备制造、光学薄膜、防反射涂层等。

我们将介绍其在各个领域的优势和潜在应用价值。

3. 结论：- 3.1 总结二氧化硅蒸发镀膜的优势：在这一部分，我们将总结二氧化硅蒸发镀膜的优势，例如其高质量、可控性和适用性等，并强调其在现代科技和工程中的重要性。

- 3.2 展望二氧化硅蒸发镀膜的未来发展：在这一部分，我们将展望二氧化硅蒸发镀膜的未来发展趋势，包括技术改进、新材料探索等方面的可能性。

我们将讨论现有挑战，并提出未来研究的方向和可能的解决方案。

通过以上结构的合理安排，我们旨在全面系统地介绍二氧化硅蒸发镀膜，从其原理和方法、应用领域到优势和未来发展进行论述，以期为读者提供全面深入的了解和启发。

CVD法采用TEOS-O-,3-沉积二氧化硅膜

CVD法采用TEOS-O-,3-沉积二氧化硅膜
实意义
关键词 ＣＶＤ 二氧化硅 沉积 硅酸乙酯
I
Abstract
Abstract
SiO2 was deposited on the substrate utilizing tetraethoxysilane (TEOS)and O3 as precursors by chemical vapor deposition. For the atmospheric chemical vapor deposition the optimal experimental condition of coating is determined by the analysis of different temperature and different flow rate of TEOS and different O2/TEOS ratio. The uniformity was tested by aqueous HF etch rate. Optimization studies indicate that at temperature 400 , at higher Ozone/TEOS ratio at least bigger than 4 give the best combination of film growth rate uniformity.
It has instructive meaning to improve stability of materials and widen application of materials.
Key words: CVD; SiO2; Deposition; TEOS
II
第一章 序言
河北大学 硕士学位论文 CVD法采用TEOS-O<,3>沉积二氧化硅膜 姓名：李娟 申请学位级别：硕士 专业：光学 指导教师：李志强

热氧化和薄膜制备技术

热氧化和薄膜制备技术

3.2 热生长二氧化硅薄膜
7.缓冲层/ 热氧化层
当氮化硅直接沉积在硅衬底上时，界面存在极大 应力和界面态密度，多采用Si3N4/SiO2/Si 结 构。场氧化时，SiO2会有软化现象，可消除氮 化硅与衬底之间的应力。通常采用热氧化生成 ，厚度很薄。
3.2 热生长二氧化硅薄膜
二氧化硅的制备 硅表面形成SiO2的方法很多：热氧化、热分解淀
和离子注入的掩模，防止掺杂杂质损失而覆盖在掺杂 膜上的覆盖膜或钝化膜； 外延薄膜— 器件工作区； 多晶硅薄膜— MOS 器件中的栅级材料，多层金属化的 导电材料以及浅结器件的接触材料； 金属膜和金属硅化物薄膜— 形成低电阻内连、欧姆接触 及用来调整金属与半导体之间的势垒。
3.1 概述
二、用于制备薄膜的材料种类繁多，例如：
湿氧氧化相当于干氧氧化和水汽氧化的综合， 其速率也介于两者之间。具体的氧化速率取决 于氧气的流量、水汽的含量。氧气流量越大， 水温越高，则水汽含量越大，氧化膜的生长速 率和质量越接近于水汽氧化的情况。反之，就 越接近于干氧氧化。
3.2 热生长二氧化硅薄膜
一般湿氧氧化是由携带气体通过水浴后，含有水 汽的氧气进入石英管对硅片进行氧化，而水汽 的多少由水浴的温度控制，同时水浴的质量也 将影响氧化层质量的好坏。
1800?C
SiO+3C ＝ 2CO SiC 空气较少
3.2 热生长二氧化硅薄膜
掩蔽性质：B、P、As等杂质在SiO2的扩散系数远小于在Si中的 扩散系数。DSi > DSiO2 SiO2 膜要有足够的厚度。杂质在一定 的扩散时间、扩散温度下，有一最小厚度。
绝缘性质：SiO2能带宽度约9 eV。 热击穿、电击穿、混合击穿：
SiO2 +4HF SiF4 2H2O SiF4 +2HF H2SiF6

二氧化硅的制备

二氧化硅的制备

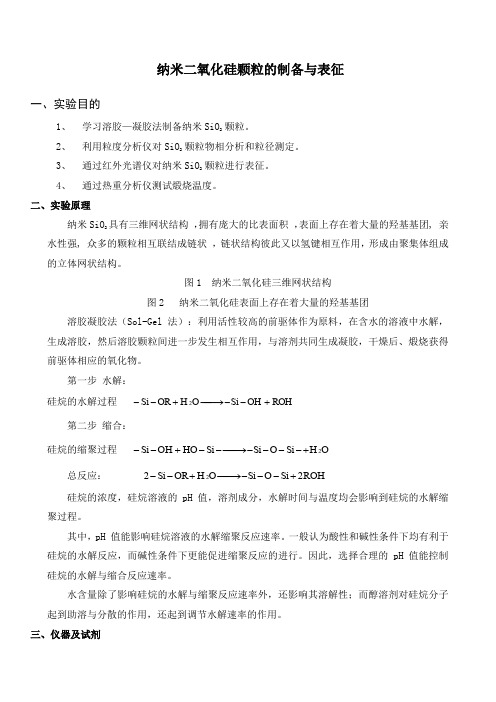

纳米二氧化硅颗粒的制备与表征一、实验目的颗粒。

1、学习溶胶—凝胶法制备纳米SiO2颗粒物相分析和粒径测定。

2、利用粒度分析仪对SiO2颗粒进行表征。

3、通过红外光谱仪对纳米SiO24、通过热重分析仪测试煅烧温度。

二、实验原理纳米SiO具有三维网状结构，拥有庞大的比表面积，表面上存在着大量的羟基基团, 亲2水性强, 众多的颗粒相互联结成链状，链状结构彼此又以氢键相互作用，形成由聚集体组成的立体网状结构。

图1 纳米二氧化硅三维网状结构图2 纳米二氧化硅表面上存在着大量的羟基基团溶胶凝胶法（Sol-Gel法）：利用活性较高的前驱体作为原料，在含水的溶液中水解，生成溶胶，然后溶胶颗粒间进一步发生相互作用，与溶剂共同生成凝胶，干燥后、煅烧获得前驱体相应的氧化物。

第一步水解：硅烷的水解过程ROH−−→+-OH--2OSiHORSi+-第二步缩合：硅烷的缩聚过程O−−→------+-OSiSi-SiH+HOSi2OH总反应：ROH--−→---+−Si2OSiSiOORH22+硅烷的浓度，硅烷溶液的pH 值，溶剂成分，水解时间与温度均会影响到硅烷的水解缩聚过程。

其中，pH 值能影响硅烷溶液的水解缩聚反应速率。

一般认为酸性和碱性条件下均有利于硅烷的水解反应，而碱性条件下更能促进缩聚反应的进行。

因此，选择合理的pH 值能控制硅烷的水解与缩合反应速率。

水含量除了影响硅烷的水解与缩聚反应速率外，还影响其溶解性；而醇溶剂对硅烷分子起到助溶与分散的作用，还起到调节水解速率的作用。

三、仪器及试剂仪器常规玻璃仪器，不同型号移液枪，坩埚，研钵，水浴锅，磁子，磁力搅拌器，烘箱，马弗炉，傅里叶红外光谱仪，差热-热重分析仪，粒度分析仪；试剂乙醇（AR），去离子水，TEOS，1:1 氨水，浓氨水、浓盐酸，精密pH 试纸。

四、实验步骤颗粒①Stober 法制备纳米SiO2取75mL 无水乙醇于烧杯中，加入25mL 去离子水，搅拌使其均匀。

二氧化硅填充PVDF微孔膜的制备及性能研究的开题报告

二氧化硅填充PVDF微孔膜的制备及性能研究的开题报告

二氧化硅填充PVDF微孔膜的制备及性能研究的开题报告【题目】二氧化硅填充PVDF微孔膜的制备及性能研究【背景】随着科技的不断进步，纳米材料被广泛应用于各个领域，如纳米生物技术、光电子学、纳米传感器等。

开发新型的纳米材料并探索其应用已成为当前学术界和工业界的热点问题之一。

微孔膜是一种重要的纳米材料，在过滤、分离、催化等方面都有广泛应用，并且随着人们对于微观生物体的研究深入的推进，微孔膜的研究及其应用也得到了迅速发展。

但目前大多数的微孔膜都存在着孔径大小不一、制备方法繁琐和性能差异大等问题，因此需要进一步探索新型的微孔膜材料并优化其制备方法。

【研究内容与方法】本研究旨在开发一种新型的微孔膜材料二氧化硅填充PVDF微孔膜，并研究其制备方法及性能。

具体研究内容如下：1. 通过化学合成的方法制备二氧化硅颗粒，调控其粒径大小和形状；2. 将二氧化硅颗粒与PVDF聚合物共混，制备具有微孔结构的薄膜；3. 利用扫描电子显微镜（SEM）、透射电子显微镜(TEM)和压汞等测试仪器对所制备的微孔膜进行表征，分析其形貌和孔径分布；4. 分别采用实验室过滤装置和亚微米过滤器，对微孔膜的过滤性能和分离性能进行实验，对比二氧化硅填充PVDF微孔膜与其他常用微孔膜的性能优缺点。

【预期结果】本研究预计能够成功制备出具有优异性能的二氧化硅填充PVDF微孔膜，并且分析其结构、性能等方面的特点，探索新型微孔膜材料的应用前景，并为其它纳米材料的研究提供一定的借鉴价值。

【主要意义】本研究开发出的新型微孔膜不仅具有较高的过滤性能和分离性能，而且具备制备工艺简单、成本低廉、孔径大小可调等优异特点，可用于化学工业、生物科学、制药业等领域的过滤和分离。

此外，本研究所采用的制备方法和表征手段对于纳米材料的研究也有一定的推动作用。

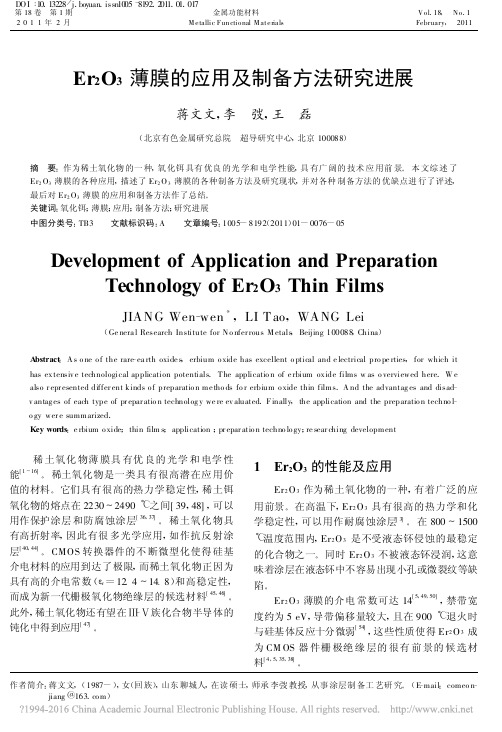

Er_2O_3薄膜的应用及制备方法研究进展_蒋文文

Er_2O_3薄膜的应用及制备方法研究进展_蒋文文
(北京有色金属研究总院 超导研究中心 , 北京 100088)
摘 要 :作为稀土氧化物 的一 种 , 氧 化铒 具有 优良 的光 学和 电学 性能 , 具 有广 阔的 技术 应 用前 景 。 本 文综 述 了 Er2 O3 薄膜的各种应用 , 描述了 Er2 O 3 薄膜的各种制备方法及研究现状 , 并对各种 制备方法的 优缺点进 行了评述 , 最后对 Er2 O3 薄膜 的应用和制备方法作了总结 。 关键词 :氧化铒 ;薄膜 ;应用 ;制备方法 ;研究进展 中图分类号 :TB3 文献标识码 :A 文章编号 :1005-8192(2011)01 -0076 -05
77
掺 Er 的硅基材料得到了广泛的关注 , 该材料的 结构适合于光电子学应 用[ 41] 。 掺铒 的材料在 1.5 μm 的波段具有强烈的光发射 。1.5 μm 的波长恰好 是二氧化硅光纤损失谱的最小值 。 Er2 O3 在硅基材 料的应用可以得到高的光致发光效率[ 42 , 43] , 具有光 电子学应用前景[ 13] 。 Er2 O 3 薄膜 在室温下具有 很 强的光致发光强度和固有的平直的光谱增益 , 因此 Er2 O3 薄膜可以应用于超短波高增益光波导放大器 和集成光电路[ 10] 。此外 , Er2 O 3 薄膜高的透光率以 及合适的折射率又使得它可以用于太阳能电池中的 抗反射涂层[ 51] 。
2007 年 , D. Levchuk 等人采 用弧光放 电沉积 对 Er2 O 3 进行了研究 。 对铒阴极进行弧光放电 , 从 金属液滴中过滤等离子体 , 将氧气通入主气室 。 沉 积时 , 基体的温度是 600 ℃, 目的是为了得到致密的 Er2O 3 相 。 采用滤弧沉积设备 , 在 Pd-30 %和 Eurofe r 基体上沉积了 1 m 厚的 Er2 O3 涂层 。 结果发现 在核聚变堆相关材 料 Euro fer 97 表面 镀上一层 1 μm 厚的晶态 Er2 O 3 涂层 , 可以将渗透率降低 103 , 在不同的基体上沉积的时候表现出良好的热机械稳 定性[ 6] 。 2.1.2 溅射 溅射是指具有足够高能量的粒子轰 击靶材表面 , 使其中的原子发射出来在基片上成膜 。 溅射镀膜具有膜基结合力高 、薄膜致密性好 、厚度可 控 、可重复性好等优点 , 但是它的沉积速率低 , 很难 实现在复杂形状的器件上进行沉积[ 7] 。 2.1.3 射频磁控溅射 2005 年 , Akihiko Saw ada 等人采用两种 P VD 工艺制 备涂层 , 并 对涂层的性 质进行了测试 。 氧化钇 和 Er2 O3 是采 用射频磁控 溅射的方法制备的 , 其中 Er2 O 3 还采用了弧光源等 离子体辅助沉积 。 涂层的成分都接近化学计量比 , 其电阻率高于所需的要求(102 ～ 104 Ψ·m)[ 12] 。

多功能单层二氧化硅增透膜的设计与制备

多功能单层二氧化硅增透膜的设计与制备张欣向;林丽晓;苗霞;叶龙强;江波【摘要】Single-layer antireflective (AR)coatings with high transmittance have been designed by the thin film design software (TFCalcTM).The silica sols were prepared by using tetraethylorthosilicate (TEOS)and methyl-triethoxysilane (MTES)as co-precursors,HCl as catalyst,and cetyltrimethylammonium bromide (CTAB)as template.The single-layer AR coatings with multi-functions were prepared by the dip-coating process combined with evaporation-induced self-assembly.It was found that the transmittance of AR coatings at 650 nm was 99. 9%,and the photovoltaic transmittance (TPV)at 400-1 100 nm reached to 98.7%.The introduction of methyl groups increased the water contact angle of AR coatings from 24°to 85°.In addition,thi s AR coating also had good abrasion-resistance.This multi-functional silica AR coating with high transmittance,good abrasion-resist-ance and improved hydrophobicity will find important application in the field of solar cells.%通过膜层设计软件(TFCalcTM )设计了在400~1100 nm波长范围内具有高透过率的单层增透膜.以正硅酸乙酯(TEOS)和甲基三乙氧基硅烷(MTES)为共混前驱体、盐酸为催化剂、十六烷基三甲基溴化铵(CTAB)为模板剂制得甲基修饰的二氧化硅溶胶，通过浸渍提拉法结合溶剂挥发自组装技术成功制备了所设计的多功能单层增透膜.结果表明，(1)增透膜在650 nm的最大透过率可达到99．9％，在400~1100 nm 波长范围内的光伏透过率(TPV )高达98．7％，与软件设计结果一致；(2)TEOS 与 MTES 共聚后，显著提高增透膜的疏水性，其对水的接触角从24°提高至85°；(3)单层二氧化硅增透膜具有较好的耐磨擦性.这种兼具高透过率、耐磨擦性和一定疏水性的多功能增透膜在太阳能电池领域具有应用价值.【期刊名称】《功能材料》【年(卷),期】2014(000)023【总页数】5页(P23147-23151)【关键词】膜层设计;溶剂挥发自组装技术;增透膜;耐磨擦性;溶胶-凝胶技术【作者】张欣向;林丽晓;苗霞;叶龙强;江波【作者单位】福建农林大学材料工程学院，福州 350002;福建农林大学材料工程学院，福州 350002;中国石化石油工程技术研究院，北京 100101;四川大学化学学院，成都 610064;四川大学化学学院，成都 610064【正文语种】中文【中图分类】TB3321 引言增透膜被广泛应用于太阳能电池、太阳能集热管以及激光系统等领域［1－3］。

碳化硅 二氧化硅

碳化硅二氧化硅碳化硅和二氧化硅是两种常见的无机化合物，它们在工业和科学领域中具有重要的应用价值。

本文将分别介绍碳化硅和二氧化硅的性质、制备方法和应用领域，以及它们在人类生活中的重要性。

一、碳化硅1.性质：碳化硅是一种由碳和硅原子组成的化合物，化学式为SiC。

它具有高熔点、硬度大、抗腐蚀性强等特点，是一种优良的耐火材料。

此外，碳化硅还具有优异的导热性能和耐高温性能，因此被广泛应用于高温领域。

2.制备方法：碳化硅的制备方法主要有烧结法、化学气相沉积法和碳热还原法等。

其中，烧结法是最常用的制备方法之一，通过将碳化硅粉末进行高温烧结，使其形成致密的块状材料。

化学气相沉积法则是通过将硅源和碳源在高温下反应生成碳化硅薄膜。

碳热还原法则是通过将硅酸盐和碳源在高温下反应生成碳化硅。

3.应用领域：碳化硅具有优良的耐高温性能和耐腐蚀性能，因此被广泛应用于高温领域。

例如，碳化硅可用于制造高温炉具、耐火材料、陶瓷材料等。

此外，碳化硅还被应用于电力电子器件、光电器件和半导体器件等领域，因其具有优异的导热性能和耐高温性能。

二、二氧化硅1.性质：二氧化硅是一种由硅和氧原子组成的化合物，化学式为SiO2。

它是一种无色、无味、无毒的固体物质，具有高熔点、高硬度和良好的化学稳定性。

此外，二氧化硅还具有优异的绝缘性能和光学性能，是一种重要的材料。

2.制备方法：二氧化硅的制备方法主要有矿石法、溶胶-凝胶法和气相沉积法等。

矿石法是最常用的制备方法之一，通过将硅矿石进行高温还原或酸处理，得到二氧化硅。

溶胶-凝胶法则是通过将硅源和溶剂进行反应制备溶胶，然后通过热处理得到凝胶，最后将凝胶进行干燥和煅烧得到二氧化硅。

气相沉积法是通过将硅源和氧源在高温下反应生成二氧化硅薄膜。

3.应用领域：二氧化硅具有优异的绝缘性能和光学性能，因此在电子器件、光学器件和玻璃制品等领域具有广泛的应用。

例如，二氧化硅可用于制造集成电路和光纤通信器件中的绝缘层和介质层。

二氧化硅包覆四氧化三铁的方法

二氧化硅包覆四氧化三铁的方法二氧化硅包覆四氧化三铁是一种常见的表面修饰方法，可以改善其物理化学性质和稳定性。

本文将介绍二氧化硅包覆四氧化三铁的方法及其应用领域。

一、方法1. 溶胶-凝胶法：将硅源（如正硅酸乙酯）溶解在有机溶剂中，加入适量的催化剂，并与四氧化三铁溶液混合。

随后，通过搅拌和加热使溶液逐渐凝胶化。

最后，将凝胶进行干燥和煅烧，得到包覆在四氧化三铁颗粒表面的二氧化硅薄膜。

2. 硅烷偶联剂法：将硅烷偶联剂（如3-氨基丙基三甲氧基硅烷）加入四氧化三铁溶液中，并通过搅拌使其充分混合。

然后，调整溶液的pH值，使硅烷偶联剂分解并与四氧化三铁表面发生化学反应，生成二氧化硅薄膜。

3. 水热法：将四氧化三铁颗粒和硅源（如硅酸钠）溶解在水中，并加入适量的催化剂。

然后，将溶液加热至高温，保持一定时间后，冷却并分离出固体产物。

最后，将固体产物进行洗涤和干燥处理，得到包覆在四氧化三铁表面的二氧化硅薄膜。

二、应用领域1. 磁性材料：通过二氧化硅包覆四氧化三铁颗粒，可以增强其磁性性能和稳定性，提高其在磁记录、磁传感器和磁医学等领域的应用价值。

2. 光学材料：二氧化硅包覆可以有效地改变四氧化三铁颗粒的光学性质，如吸收、发射和散射等，从而在光学传感器、光学存储和光学显示等方面具有潜在的应用前景。

3. 电子材料：二氧化硅包覆可以提高四氧化三铁颗粒的电子传输和电荷分离效率，增强其在电池、电容器和传感器等器件中的性能和稳定性。

4. 生物医学：通过二氧化硅包覆四氧化三铁颗粒，可以改善其生物相容性和稳定性，提高其在生物成像、药物传递和癌症治疗等领域的应用效果。

三、总结二氧化硅包覆四氧化三铁是一种有效的表面修饰方法，可以改善四氧化三铁颗粒的物理化学性质和稳定性。

这种方法可以通过溶胶-凝胶法、硅烷偶联剂法和水热法等途径实现。

二氧化硅包覆的四氧化三铁颗粒在磁性材料、光学材料、电子材料和生物医学等领域具有广泛的应用前景。

未来的研究可以进一步优化包覆方法，提高包覆薄膜的纯度和均匀性，以及探索其在更多领域的应用潜力。

二氧化硅磁控溅射镀膜

二氧化硅磁控溅射镀膜
首先，让我们从工艺原理方面来看。

磁控溅射是一种利用磁场
控制等离子体的溅射技术，通过在真空室中加入惰性气体（如氩气）并施加高频电场，使得靶材表面的原子被激发并溅射到基板表面上，形成薄膜。

而二氧化硅作为靶材，则会在这个过程中被溅射到基板
表面上，形成二氧化硅薄膜。

其次，我们可以从应用领域来看。

二氧化硅薄膜具有良好的光
学性能和化学稳定性，因此在光学薄膜领域应用广泛，比如制备反
射膜、抗反射膜等。

同时，在电子器件领域，二氧化硅薄膜也常用
于制备绝缘层或介质层。

此外，二氧化硅薄膜还可以用于生物医学
领域，比如制备生物传感器等。

然后，让我们从优点和局限性来看。

磁控溅射镀膜技术具有沉
积速度快、薄膜致密性好、成膜均匀等优点，能够制备高质量的薄膜。

然而，这种技术也存在着设备复杂、成本较高、靶材利用率低
等局限性。

最后，让我们从发展趋势来看。

随着材料科学和工艺技术的不
断发展，磁控溅射镀膜技术也在不断改进和完善，比如引入多靶材
联合溅射、优化工艺参数等，以提高薄膜的性能和降低成本。

同时，磁控溅射镀膜技术也在向微纳米尺度发展，以满足微纳电子器件和
光学器件对薄膜质量和加工精度的要求。

综上所述，二氧化硅磁控溅射镀膜技术具有广泛的应用前景和
发展空间，但同时也需要不断改进和创新，以适应不同领域对薄膜
性能和加工工艺的需求。
