焊接工艺指导方案全

焊接工艺控制
1、人员控制
1)参加焊接生产的焊工必须是持有质量技术监督局的合格焊工证或经公司考核合格。

2)焊工不得进行超越其合格项目的焊接。

2、焊接材料
1)焊条、焊剂使用前必须烘干。

2)焊条表面应无水分、油污,严禁使用受潮、变质、药皮开裂以及焊芯生锈的焊条,焊条使用放入插电的保温桶内,随用随取,不允许手持大把焊条施焊。

3、工艺控制
1)接头准备
a.焊前应先采用砂轮打磨清理焊缝区内20mm范围内的水、锈、氧化皮、油污等杂物,直至漏出金属光泽。

b.对接焊接前对板材错边量应认真检查,错边量较大时,可采用机械或火焰矫正焊缝周边的变形,使错边量达到规范要求。

对接焊缝错变量不大于2mm。

2)组立
a.组立前先将焊道两侧20mm范围内氧化铁、铁锈、油污、水分等影响焊接质量的杂物打磨干净,以免点焊出现密集气孔。

b.组立时,作业人员要尽量使构件顶紧,不留间隙,避免埋弧焊时造成焊缝烧穿。

C.组立点焊完清理焊渣、药皮后,再移交下道工序。

2)定位焊要求定位焊缝厚度应不小于3mm,长度应不小于50mm,定位焊缝间距宜为300~500mm,且定位焊缝避免在端部和拐角处。

3)埋弧焊
a.焊前若发现定位点焊有气孔等缺陷,应先清除再进行埋弧焊接。

b.焊前在构件两端设引熄弧板,并在其上有效的引弧与熄弧。

c.焊前,先进行试运行,保证电弧对准焊缝中心。

焊接过程中,焊工要及时清理焊渣,发现有偏弧,要及时人工调节焊机,保证焊缝熔合。

d.埋弧焊焊剂的堆叠高度要保证盖住电弧,避免产生气孔。

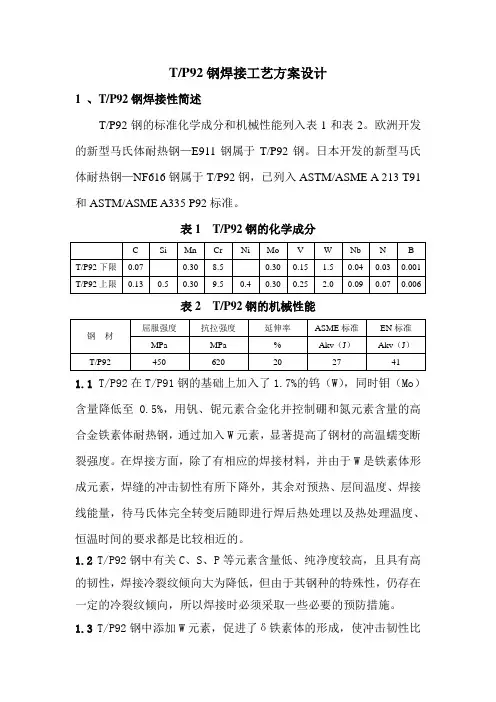

T/P92钢焊接工艺方案设计1 、T/P92钢焊接性简述T/P92钢的标准化学成分和机械性能列入表1和表2。

欧洲开发的新型马氏体耐热钢—E911钢属于T/P92钢。

日本开发的新型马氏体耐热钢—NF616钢属于T/P92钢，已列入ASTM/ASME A 213 T91和ASTM/ASME A335 P92标准。

表1 T/P92钢的化学成分表2 T/P92钢的机械性能1.1 T/P92在T/P91钢的基础上加入了1.7%的钨（W），同时钼（Mo）含量降低至0.5%，用钒、铌元素合金化并控制硼和氮元素含量的高合金铁素体耐热钢，通过加入W元素，显著提高了钢材的高温蠕变断裂强度。

在焊接方面，除了有相应的焊接材料，并由于W是铁素体形成元素，焊缝的冲击韧性有所下降外，其余对预热、层间温度、焊接线能量，待马氏体完全转变后随即进行焊后热处理以及热处理温度、恒温时间的要求都是比较相近的。

1.2 T/P92钢中有关C、S、P等元素含量低、纯净度较高，且具有高的韧性，焊接冷裂纹倾向大为降低，但由于其钢种的特殊性，仍存在一定的冷裂纹倾向，所以焊接时必须采取一些必要的预防措施。

1.3 T/P92钢中添加W元素，促进了δ铁素体的形成，使冲击韧性比T/P91有所降低，所以焊缝的冲击韧性与其母材、HAZ和熔合线的韧性相比，也存在明显降低的问题。

1.4与T/P91钢相似，存在焊接接头热影响区“第四类”软化区的行为。

焊接接头经过长期运行后，焊接断裂在远离焊缝区的软化带，此软化带强度明显降低。

2、 T/P92钢的应用2.1 T/P92钢具有与T/P91优良的常温及高温力学性能。

通过加入W 元素，显著提高了钢材的高温蠕变断裂强度，T/P92钢的工作温度比T/P91钢高，可达630℃。

2.2 T/P92钢中碳的含量保持在一个较低的水平是为了保证最佳的加工性能，高温蠕变断裂强度非常高，抗腐蚀性能好，提高了耐热钢的工作温度，减少了钢材的厚度，降低了钢材的消耗量，降低了管道热应力。

药芯焊丝启封后，应尽快用完，不得超过两天时间。当天多余焊丝应用薄膜封包，存放在室内。二氧化碳气瓶必须装有预热干燥器。
1.4焊工资质
焊工应具有相应的合格证书，包括CCS、冶金工程建设等颁发的资格证书，并在有效期内。严禁无证上岗，或者低级别焊高级别。
焊工进场后，首先验证其相应的资格证书。并根据现场实际进行焊工考试。择优上岗。
焊接工艺参数
道次
焊接
方法
焊条或焊丝
焊剂或保护气体
保护气体流量(L/min)
电流
（A）
电压
（V）
型号
直径
打底
SMAW
J507
Ф3.2
/
/
125～160
25～28
中间
SMAW
J507
Ф4.0
/
/
180～220
25～30
盖面
SMAW
J507
Ф4.0
/
/
170～200
25～30
焊接工艺参数
道次
焊接
方法
焊条或焊丝
道次
焊接
方法
焊条或焊丝
焊剂或保护气体
保护气体流量(L/min)
电流
（A）
电压
（V）
型号
直径
打底
FCAW-G
E-501T
Ф1.2
CO2
25
170～200
20～28
中间
FCAW-G
E-501T
Ф1.2
CO2
25
190～240
30～36
盖面
FCAW-G
E-501T
Ф1.2
CO2
25
180～240
30～36

工艺管道焊接施工方案1. 简介本文档旨在详细说明工艺管道焊接施工方案，包括施工前准备、焊接材料选择、焊接工艺、施工流程等内容。

通过本方案的实施，可确保工艺管道焊接的质量和安全。

2. 施工前准备在进行工艺管道焊接施工前，需要进行以下准备工作：•制定详细的工艺管道焊接施工方案，明确施工步骤和要求；•准备所需的焊接材料、设备和工具，包括焊接电源、焊机、焊接电极、电缆、焊接头盔、焊接手套等；•检查工艺管道的设计图纸和相关技术资料，确保施工符合设计要求；•对施工现场进行安全检查，清理可能的障碍物，确保施工环境安全；•安排施工人员，确保施工人员具备相应的焊接技能和证书；•制定施工进度计划，合理安排施工时间。

3. 焊接材料选择在选择焊接材料时，需要考虑以下因素：•管道材料的选择：根据工艺管道的工作条件和要求，选择合适的管道材料，如碳钢、不锈钢等；•焊接材料的选择：根据管道材料和焊接工艺的要求，选择合适的焊接材料，如焊条、焊丝等；•焊接电极和焊接参数的选择：根据管道材料和焊接工艺的要求，选择合适的焊接电极和焊接参数，确保焊接质量；•辅助材料的选择：根据具体情况选择合适的辅助材料，如焊接剂、保护气体等。

4. 焊接工艺根据工艺管道的要求和焊接材料的选择，制定合适的焊接工艺，包括焊接方法、焊接序列、焊接接头类型、焊接电流、焊接电压、焊接速度等。

常用的焊接工艺包括手工电弧焊、气体保护焊、焊接机器人等。

根据具体需求，选择合适的焊接工艺，确保焊接质量和效率。

5. 施工流程根据焊接工艺的要求，制定详细的施工流程，包括以下步骤：步骤1：准备工作•清理工艺管道的表面，确保焊接接头的质量；•安装焊接设备和工具，检查焊接设备和工具的工作状态；•准备所需的焊接材料和辅助材料。

步骤2：拼装工艺管道•根据设计图纸进行工艺管道的拼装，在拼装过程中，应保证管道的连接牢固和密封性。

步骤3：焊接•根据焊接工艺的要求，进行焊接操作。

在焊接操作中，应控制好焊接电流、焊接电压、焊接速度等参数，确保焊接质量。
