底盘测功机操作程序

JCG-03汽车底盘测功机操作规程JCG-03汽车底盘测功机主要应用在各环保部门对汽油车尾气排放的检测，与五气分析仪和气体流量分析仪共同使用，用来模拟加速惯量和道路行驶阻力，可测量汽油车尾气中HC,CO,CO2,O2，NO含量，并实时分析车辆在道路负荷工况下排放质量，同时测控系统根据有关标准自动判定车辆排放是否合格，检测结果为g/km.1主要技术参数最大允许轴重：3500kg最大测试轴重：3500kg滚筒直径*长度：直径216*1000mm滚筒内宽*外宽：650*2650mm滚筒中心距：434mm最高试验车速：130km/h最大吸收功率：250kw驱动力测试活范围：0～8000N基本惯量：908.2±18.31KG反拖电机：YX3-132S-4-5.5KW(变频控制)举升方式、举升能力：气囊举升、能力≥3500KG工作气压：0.7～0.9Mpa电源：AC220V±10%,50HZAC380V,10KVA外形尺寸：3900*950*400MM重量：约1500功率吸收单元：风冷式电涡流机测力传感器：1000kg测速传感器：编码器（1024p/r）2准备工作2.1开机前检查2.1.1检查清扫检验台台面、滚筒及周围场地，确保无油渍、泥污、水和砂石等杂物。

2.1.2检查气压是否符合要求、气路系统中有无漏气现象等。

2.1.3检查滚筒运转时有无异响，滚筒表面有无损伤。

2.1.4检查轴承是否运转灵活无明显阻力等。

2.1.5检查导线有无损伤或接触不良情况。

2.1.6检查光电编码器有无松动。

2.1.7检查制器有无磨损或松弛，能否将滚筒刹住。

2.1.8满足上述条款要求后方可开机。

2.2开机2.2.1打开计算机电源，打开工位机电源。

计算机自动运行进入WINDOWS操作界面.2.3被检车辆的检查2.3.1车辆机械状况良好，无影响安全或引起试验偏差的机械故障。

2.3.2车辆进、排气系统不得有任何泄漏。

2.3.3车辆的发动机、变速箱和冷却系统等应无液体渗漏。

底盘测功机实验报告底盘测功机实验报告一、引言底盘测功机是一种广泛应用于汽车工业的测试设备，用于评估车辆性能和燃油经济性。

本实验旨在通过底盘测功机测试不同车辆的动力性能和油耗情况，以便更好地了解车辆的性能表现和改进空间。

二、实验目的1. 了解底盘测功机的工作原理和测试方法；2. 测试不同车辆的加速性能、制动性能和油耗情况；3. 分析实验结果，评估车辆的性能表现。

三、实验过程1. 准备工作：选择不同型号的车辆，并确保车辆状况良好；2. 测试车辆的加速性能：将车辆驶入底盘测功机，按照指定的程序进行加速测试，记录加速时间和达到的速度；3. 测试车辆的制动性能：在底盘测功机上进行制动测试，记录制动距离和制动时间；4. 测试车辆的油耗情况：在不同速度下进行燃油消耗测试，记录不同速度下的油耗数据。

四、实验结果与分析1. 加速性能测试结果：根据实验数据，不同车辆的加速性能存在一定差异。

一些高性能车辆在短时间内能够达到较高的速度，而一些经济型车辆则相对较慢。

这些数据可以为消费者选择合适的车辆提供参考。

2. 制动性能测试结果：制动距离和制动时间是评估车辆制动性能的重要指标。

实验结果显示，一些车辆在制动距离上表现出色，能够在较短的距离内停下来，而一些车辆则需要较长的距离才能完全停下。

这对于提高车辆的安全性和驾驶体验至关重要。

3. 油耗测试结果：油耗是衡量车辆燃油经济性的重要指标。

实验数据显示，不同车辆在不同速度下的油耗存在差异。

一些车辆在高速行驶时表现出较高的油耗，而在低速行驶时则相对较低。

这些数据可以为车主制定合理的驾驶计划和节约燃油提供参考。

五、实验结论通过底盘测功机的实验测试，我们得出以下结论：1. 不同车辆的加速性能、制动性能和油耗情况存在差异；2. 高性能车辆在加速性能上表现出色，但可能牺牲了燃油经济性；3. 经济型车辆在燃油经济性方面表现较好，但加速性能可能较慢；4. 车辆的制动性能对驾驶安全至关重要。

六、实验总结底盘测功机实验为我们提供了一个客观评估车辆性能和燃油经济性的方法。

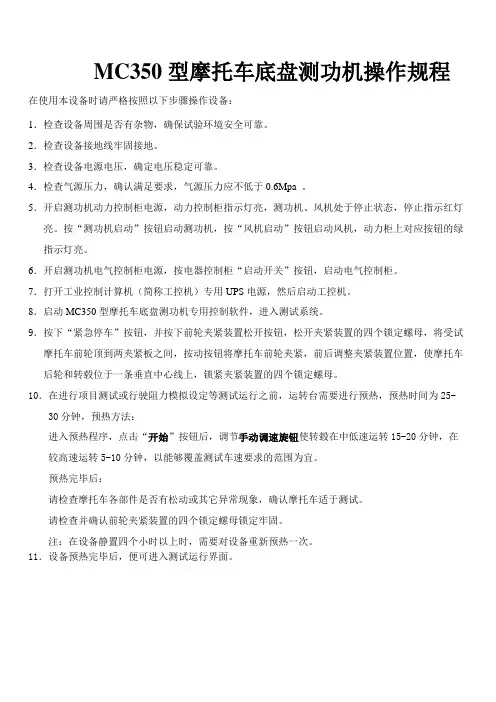

MC350型摩托车底盘测功机操作规程在使用本设备时请严格按照以下步骤操作设备：1．检查设备周围是否有杂物，确保试验环境安全可靠。

2．检查设备接地线牢固接地。

3．检查设备电源电压，确定电压稳定可靠。

4．检查气源压力，确认满足要求，气源压力应不低于0.6Mpa 。

5．开启测功机动力控制柜电源，动力控制柜指示灯亮，测功机、风机处于停止状态，停止指示红灯亮。

按“测功机启动”按钮启动测功机，按“风机启动”按钮启动风机，动力柜上对应按钮的绿指示灯亮。

6．开启测功机电气控制柜电源，按电器控制柜“启动开关”按钮，启动电气控制柜。

7．打开工业控制计算机（简称工控机）专用UPS电源，然后启动工控机。

8．启动MC350型摩托车底盘测功机专用控制软件，进入测试系统。

9．按下“紧急停车”按钮，并按下前轮夹紧装置松开按钮，松开夹紧装置的四个锁定螺母，将受试摩托车前轮顶到两夹紧板之间，按动按钮将摩托车前轮夹紧，前后调整夹紧装置位置，使摩托车后轮和转毂位于一条垂直中心线上，锁紧夹紧装置的四个锁定螺母。

10．在进行项目测试或行驶阻力模拟设定等测试运行之前，运转台需要进行预热，预热时间为25-30分钟，预热方法：进入预热程序，点击“开始”按钮后，调节手动调速旋钮使转毂在中低速运转15-20分钟，在较高速运转5-10分钟，以能够覆盖测试车速要求的范围为宜。

预热完毕后：请检查摩托车各部件是否有松动或其它异常现象，确认摩托车适于测试。

请检查并确认前轮夹紧装置的四个锁定螺母锁定牢固。

注：在设备静置四个小时以上时，需要对设备重新预热一次。

11．设备预热完毕后，便可进入测试运行界面。

1．主界面构成按照操作规程启动测功机程序，在进入如上主界面之前，系统自动提示开启动力柜测功机电源、风机电源以及控制柜电源，本操作系统包括预热程序、测试运行、数据查询、录入标准、修改标准、系统设置、帮助、关于、退出等操作环境。

预热程序：设备进行测试前通过手动设定对设备进行热机运转；测试运行：可选择不同的方式对摩托车进行性能、工况测试；数据查询：根据测试编号对已测试摩托车的性能数据及曲线进行查询；录入标准：用滑行法设定阻力标准；修改标准：可修改标准中的参数；系统设置：对系统的一些参数进行设定或校验；帮助：调取设备的帮助文件；关于：提供公司的联系方式；退出：退出测试程序。

设备名称:(汽车工况法底盘测功机)文件编号：使用部门:科系：操作规程安全操作要点作业前：作业前：1打开总空压阀,并检查压力表的是否在合格范围内（0.5～0.8Mpa)。

如【图2】1确认压力，如果压力低于0.5Mpa,则设备报警，无法检测。

2将主开关打到“ON” ,然后再将总电源开关打到“ON”，并将控制电源开关打开如【图3】。

此时警报响起，显示PC 2车辆驶入该设备速度控制在5公里/小时，严禁超速行驶。

报警及故障报警如【图4】，按下【报警消音】及【复位】按钮，报警音消除，然后按下【启动】按钮如【图6】3未接受该岗位培训或岗位培训不合格的驾驶员严禁驾驶3待系统启动后按下【异常调整】按钮，消除故障报警，点击桌面上的【CES Main】测试软件，进入测功机测试软件界车辆进入汽车底盘测功机检测设备。

面后，PC异常报警自动消除如【图5】4设备单独进行点检时应确认设备上及周围无行人行走，停留4旋转钥匙选择开关【系统模式】打到手动，按下【模式确认】按钮，依次对各动作进行点检。

5车辆驶入前，注意防爬滚筒装置处于下降状态，举升器处于上升5将运行模式选择开关打到【自动模式】，并按下【模式确认】，进入自动模式。

状态，快速门完全打开作业中：作业中：1将车辆VIN码在扫码枪上进行扫描，设备根据车辆VIN码前8位识别车型信息，设备自动调整轴距.（需要提前预制车型库或MES 联网）1工况法尾气检测时，需要根据操作提示，一步步确认准备工作，切记2按开始按钮后，设备举升机构下降、安全辊升起、锁止机构松开、快速门关闭，设备开始对车辆进行尾气检测不能提前插入采样探头，避免仪器调零，影响检测结果。

3设备对车辆尾气进行完检测后，设备举升机构上升、安全辊下降、锁止机构锁紧、隔音室启动门开启，检测人员记录检测2必须等待中心升台将车轮完全升起后才能开车，否则会加速测数据，车辆开出底盘测功机隔音间。

试滚筒的磨损。

作业后：3测速度最大不能超过130公里/小时。
