起重设备技术说明

  • 格式：doc
  • 大小：75.50 KB
  • 文档页数：9

2设计、制造及质量检验标准《ISO国际标准》 《通用桥式起重机产品质量分等》 JB/T53442 《起重机设计规范》 GB3811 《起重机机械安全规程》 GB6067 《桥式和门式起重机机械制造及轨道安装公差》 GB10183 《起重机试验规范和程序》 GB5905 《交流异步电动机半导体变频调速总技术要求》 GB12668 《机电产品包装通用技术条件》 GB/T13384 《通用抓斗桥式起重机可靠性考核评定试验规范》 JB/T50103 《通用抓斗桥式起重机》 GB/T14405 《通用抓斗桥式和门式起重机司机室技术条件》 GB/T14407 《起重机电控设备》 JB4314 《涂漆通用技术条件》 SZ014 《起重机减速机》 ZBJ19010 《起重机底座式减速机》 ZBJ19011 《渐开线圆柱齿轮精度》 GB10095 《优质钢丝绳》 GB9818 《抓斗桥式起重机技术条件》 GB1036 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》 GB985 《埋弧焊焊缝坡口的基本型式与尺寸》 GB986 《形状和位置公差》 GB118-1184 《表面粗糙度参数及其数值》 GB1031 《机械设备安装工程施工及验收规范》 TJ231-（四） 《安全电压》 GB3805 《电气设备安全设计导则》 GB4064 《电气装置安装工程施工及验收规范》 GBJ232 《公差与配合》 GB1800-1804 《包装储用图示标志》 GB191 《钢结构用高强度大六角螺栓、螺母、垫圈》 GB1228-1231 《起重吊钩》 GB10051 《起重机车轮》 JB/T6392 《碳素结构钢》 GB700 《低合金结构钢》 GB1591 《优质碳素结构钢技术条件》 GB699 《灰铁铸件分类及技术条件》 GB976 《碳素钢铸件分类及技术条件》 GB979 《低碳钢及低合金高强度钢焊条》 GB981 《合金结构钢技术条件》 GB3077 《CD1电动葫芦技术条件》 JB2100 《CD1电动葫芦用断火限位器技术条件》 JB2101 《钢丝绳电动葫芦产品质量分等》 JB／ZQ8004 《钢丝绳电动葫芦实验方法》 ZBJ80013.4 《钢丝绳电动葫芦主电路限位器》 ZBJ80013.5 3设备技术要求 3.1 QZ型5吨抓斗桥式起重机设备规格参数 设备名称：QZ型5吨抓斗桥式起重机 级别：A6 跨度：19.5m 起重量：5t 起升高度：12m 设备数量：2台（套） 设备总重：26.6t 最大轮压：105kN 起重机轨道型号：Qu70

速度 起升速度（m/min）：40 小车运行速度（m/min）：44.6 大车运行速度（m/min）：93.7

减速机 主起升：ZQ-500 速比：23.34 数量：2台 小车运行：ZSC-400 速比：22.4 数量：1台 大车运行：ZQ-350 速比：15.75 数量：1台

电动机 主起升：YZR225M-8 功率：22kw 数量：2台 小车运行：YZR132M-6 功率：3.7kw 数量：1台 大车运行：YZR160M2-6 功率：7.5Xkw 数量：2台

抓斗 名称：四绳轮抓斗 抓斗自重：2.4t 型号：U47 抓斗总高：2926mm 有效容积：2.5m³ 最大开度：3450mm

3.2 CD15-12D型电葫芦设备规格参数 设备名称：CD1 5-12D电动葫芦 设备数量;1台 起重量：5t 起升高度：12m 自重：0.530t 运行方式：电动小车CD1 单速

速度 起升速度（m/min）：8 运行速度（m/min）：20

起升电机 电机型号：DZ14-7.5 功率：7.5kw 电机转速（r/min）：1400 数量：1台

运行电机 电机型号：DZ14-0.8 功率：0.8kw 转速：1380r/min 数量：1台

3.3 CD13-12D型电葫芦设备规格参数 设备名称：CD1 3-12D电动葫芦 设备数量：1台 起重量：3t 起升高度：12m 自重：0.420t 运行方式：电动小车CD1 单速 速度 起升速度（m/min）：8 运行速度（m/min）：20

起升电机 电机型号：DZ14-4.5 功率：4.5kw 电机转速：1380 r/min 数量：1台

运行电机 电机型号：DZ14-0.4 功率：0.4kw 转速：1380r/min 数量：1台

3.5设备技术要求 3.5.1机械系统 1）主要承载构件如主梁、端梁、小车架等均需按GB/T14405-93标准规定制造，采用GB700-88标准Q345B钢材，最小板厚不小于标准值；非受力构件如走台、栏杆等采用Q235-B.F钢材。 2）主梁为正轨箱型结构，主梁整体焊接不得分段，具有良好的刚度和强度，起重机大车运行机构和电气设备均设置在桥架上。 3）端梁为箱形梁，端梁之间为精制高强铰制孔用螺栓联接。 4）在桥架主梁、端梁及进入司机室的通道上均需设置安全护栏。 5）各构件的分离状态均须设有吊耳，为构件的迁装提供方便。 6）所有联接孔均为机加工孔，不得用火焰热切割或现场切割。 7）滑轮采用铸钢滑轮，定滑轮组能单独拆除，全部动定滑轮组保护罩采用全封闭。 8）钢丝绳采用起重机专用钢丝绳，其安全系数严格按照《起重机设计规范》执行，且钢丝绳不得接长。 9）大（小）车运行均设防碰撞装置。 10）所有转动部件均须设置防护罩，且巡检、拆卸方便。 11）运行各机构转动灵活，平稳可靠，噪声低。 12） 在两条轨道的端部设置停止器、扫轨器及小车行程限位开关。 13）司机室内设置联动台，并考虑有足够的检修空间；司机室所设座椅为高度靠背角度可调的柔软座椅；室内配置1台二氧化碳干粉灭火器，并固定可靠便于紧急取用。 14）各传动润滑点采用手动润滑，整车配备手动干油枪一把；起升减速机、大、小车运行机构减速机：采用齿轮飞溅润滑。 15）色标按GSB G51001-94确定，其余未指明部件由双方协商按国标确定。 16）安全防护符合GB6067-87《起重机安全规范》的要求，安全设施必须齐全且可靠。 17）在主梁上设两台二氧化碳干粉灭火器，放置在固定支架上。 18）起升机构设有极限限位保护，并设超载限制器；运行机构设有极限限位保护。 19）卷筒采用铸造卷筒，钢丝绳编角<3.5度，卷筒两端设有大于两圈的安全圈和三圈固定圈，压板和螺栓牢固可靠。 20）钢丝绳为起重机专用钢丝绳，其结构密实，强度高，寿命长，满足起重机正常需要。 21）大车车轮为双轮缘，小车为单轮缘。 22）抓斗起重机采用的减速机均为硬齿面减速机。 3.5.2电气系统 1）电源采用三相三线制，交流380V供电。 2）电源由大车滑线供电,大车供电采用安全滑触线供电 。 3）小车采用电缆滑车供电，动力主电缆采用ＹＶＦＢ扁平电缆等安全型滑触线。 4）车体采用刀闸集中隔离受电，空气开关配电。 5）进线必须分为两路，一路为动力，专供各传动及控制用，另一路为照明、插座、安全电源、检修辅助电源，均须设有断路器保护。 6）电气主要部件采用西门子产品。 7）所有机构均在司机室手动操作，由司机室控制器控制起升、下降；大车、小车运行。 8）每个机构设有限位保护，大小车设有终点限位保护，起重机的各门设有门限位保护，当门打开时，起重机各个机构都不能开动。 9）当起重机运行时，在司机室脚踏开关控制电铃报警。在司机室内设有电源指示灯，红色紧急停止按钮，用于在事故情况下切断起重机的各个机构的动力电源和控制电源。 10）司机室内设置有20W荧光灯，在起重机两侧主梁下各设置3个500W高强度照明灯；小车下面增设一个500W高强度照明灯。 11）司机室及起重机端梁上设置两套220V/36V检修插座与提供手提灯一套。 12）设置动车声光警报器；在大车两侧走台设置检修电源开关。 13）联动台采用大连联动台。 14）动力主电缆采用防火阻燃电缆，控制电缆采用一般的控制电缆。在电缆和电线的两端接有冷压接头，每根导线的两端部分别套有与电路图一致的标记。 15)动力电缆与控制电缆分层或分道敷设，电缆敷设时要求平直、不交叉、不挤压，防护必须满足五防（即防油、防腐、隔热、防火、防磨）要求。 16)驾驶室设置两1.5kw三相插座（380VAC）和0.5kw单相插座 (220VAC/36VAC)。 3.5.3司机室 1) 司机室在起重机传动侧走台下，由地面梯子平台上司机室。司机室开门方向为侧开门。（驾驶室位置以设计图纸为准。） 2) 采用型钢结构，钢化玻璃，橡皮压条密封。窗户可开启，玻璃易擦洗和更换，全视野设计，在司机室座位上可清楚观察到抓斗作业范围内的作业空间。 3) 司机室符合GB/T11407-93标准要求，密封保温防护。 5性能指标、保证值 5.1性能指标及保证值

序号 项目名称 计量单位 保证值 极限偏差 1 试验载荷 t 详见相关标准 ±1％ 2 静载荷试验中主梁跨中下挠度 mm S/1000，S为跨度 3 静载荷试验中主梁跨中上拱度 mm 0.7ΔF，ΔF上拱度值 4 传动机构的泄漏率 无泄漏率 5 主回路对地绝缘电阻 M 15 6 控制回路对地绝缘电阻 M 0.5 5.2功能测试 起重机安装调试完成后，进行功能测试，包括空负荷、单体、联

合集下载

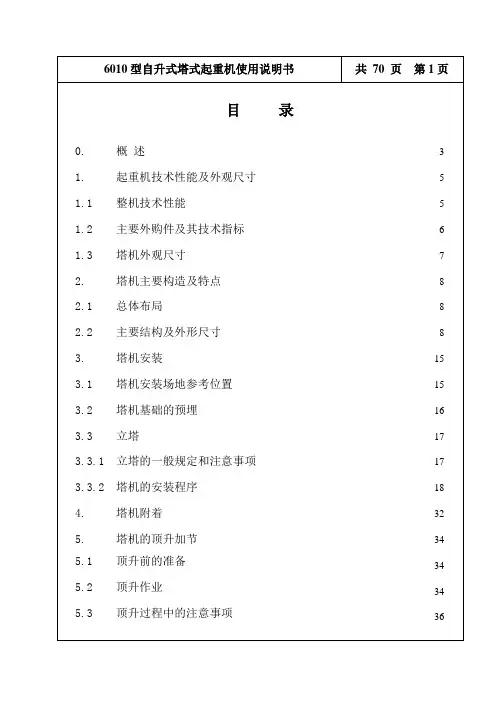

6010塔机使用说明书

6010塔机使用说明书

25
TC6010型自升式塔式起重机使用说明书
共70页第7页
1．3外观尺寸（独立式见下图1）
TC6010型自升式塔式起重机使用说明书
共70页第8页
2．塔机主要构造及特点
2．1总体布置
2．1．1独立式
起升高度45米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过基础节与基础相连，上部通过上支座及回转支承与过渡节相连，司机室侧置于上支座上，前方是吊臂，后方是平衡臂，起升机构设在平衡臂后部，回转机构对称置于上支座侧边，变幅小车由变幅机构牵引，沿臂架来回运动，吊臂、平衡臂均用刚性拉杆与塔尖连接。
38
7.1 塔机安全操作规程
38
7.2 电器系统及操作
39
7.3 塔机使用操作
42
7.4 塔机使用注意事项
43
8. 塔机的拆除
44
9. 塔机的维修保养
46
9.1 例行维修保养
46
9.2 常见故障及排除方法
47
10. 整机部件清单
49
附录一 起重钢丝绳倍率变换方法
53
附录二 塔机安全装置及其调试
54
附录三 不同臂长时起重特性表
10．起重臂：起重臂上、下弦杆都是高频焊接方管，整个臂架为三角形截面，共分为十节，节与节之间用销轴连接，拆装方便，为了提高起重性能，减轻吊臂的重量，吊臂采用双吊点，变截面空间桁架结构，在起重臂第二节放置小车牵引机构，在小车上设置有吊篮，便于安装与维修，第一节臂架根部与过渡节用销轴连接。为了保证起重臂水平，
在下支座下端是顶升套架，围在塔身四周，塔机视施工的需要可由顶升机构可顶起塔身上部结构，引进标准节，以升高塔机的高度。
2．1．2附着式
最大起升高度150米，在工作高度达80米前，可采用二倍率或四倍率钢丝绳起升，当工作高度超过80米时，只能采用二倍率钢丝绳起升，附着式的结构布置与独立式相同，此时为提高塔机的稳定性和刚度，保证塔机的正常工作，在塔身全高内须设置八道附着装置。为此要求塔身中心线距建筑物的距离在一定的范围内（设计为3.9米），附着装置之间的距离尺寸必须严格按照本书相关说明进行布置。（具体详见塔机附着安装处说明）
欧式起重机技术方案设计说明

欧式起重机技术方案设计说明

设计技术方案一、设计执行标准1.1 结构及机械欧洲物料搬运学会重型起升设备起升机构设计规则第三版FEM1001，与最新DIN、ISO、BS、CMAA标准相似。

但可能与FEM标准存在微小差异。

1.2 钢结构制造焊接标准：DIN18800，BLATT7起重机部件设计和结构标准：DIN15018，BLATT2焊接等级：DIN8563，BLATT31.3 制动器和联轴器按DIN15434，VDE0580，DIN15431标准。

1.4 吊钩DIN15401 单钩DIN15402 双钩（锚钩）DIN15404 吊钩的检验证书1.5 电器设备VDE0113，VDE0100和CEE1.6 电动机IECRecommendations34-1，34-5和72-1。

根据FEM标准选择电机，并完全符合瑞典起重机部件标准IKH6.30.01。

1.7 减速箱按ISO/DIS6336/II-6336/V(DIN51150)标准设计。

注：在确定最终设计参数时，起重机部件注重当地客户的要求及安全准则，故其产品在运行时，均能到达FEM及中国的相关标准。

二、整体结构整机采用最先进优化技术、欧式设计；整机高度矮，降低厂房高度、节省建筑成本；整机自重轻，减少地基和牛腿成本；整机吊钩极限尺寸小，增加有效工作面积；整机模块化制造，部件标准化程度高，可替换性强；整机采用螺栓结构连接和接插式电气联接，安装及维护方便；整机采用柔性结构，运行柔和、平稳。

三、桥架起重机钢结构设计合理、结构优化、符合规范和标准，满足强度、刚度和稳定性的要求，设计中充分考虑现场的工作环境。

钢结构的设计满足制造、检查、运输、安装和维护等方便与可能性。

起重机桥架主要由主梁、端梁等组成。

主、端梁均采用箱形结构，具有良好的强度、刚度及稳定性。

双梁起重机在沿主梁方向的主电控箱一侧设有安全、方便的维修平台（兼通道作用），以便工作人员可安全顺利地进入各检修部位，并且有足够的作业空间。

QTD480塔式起重机使用说明书

QTD480塔式起重机使用说明书


起重臂长度 安装绳长度
50m 57.3m
图 4-9 安装绳
45m 52.3m
40m 47.3m
35m 42.3m
30m 37.3m
QTD480 塔式起重机使用说明书(第一册)
15
4.1.8 驾驶室(图 4-10)
驾驶室是司机操纵塔机的工作室、它固定在塔顶主架Ⅰ右侧。联动操纵台的各指示灯和手柄位于司
qtd480塔式起重机使用说明书第一册塔机性能和技术指标21技术性能参数22幅度载荷表23供电要求塔机工作型式31底架式附着式32独立固定式33固定附着式34塔机构造41金属结构411底架412下塔身413起重臂414平衡臂415上下支座416塔顶417安全绳418驾驶室419爬升架4110附着架42工作机构421起升机构422动臂机构423回转机构43辅助装置431液压顶升系统432起升绕绳系统433动臂机构绕绳系统43444电控系统441概述442结构简介443原理介绍444电气操作445安装446调试447变频器的维护和检查45电气保护装置及其调整46主要电器元件表qtd480塔式起重机使用说明书第一册1
50 米臂 1+2+3+4+5+6
45 米臂 1+2+3+4+6
40 米臂 1+2+3+5+6
35 米臂 1+2+3+6
30 米臂 1+2+5+6
图 4-3 起重臂
QTD480 塔式起重机使用说明书(第一册)
பைடு நூலகம்13
4.1.4 平衡臂(图 4-4)
平衡臂长为 7.41 米，借助销轴Φ105 与上支座耳板连接在一起。平衡臂两侧设有栏杆和走道。

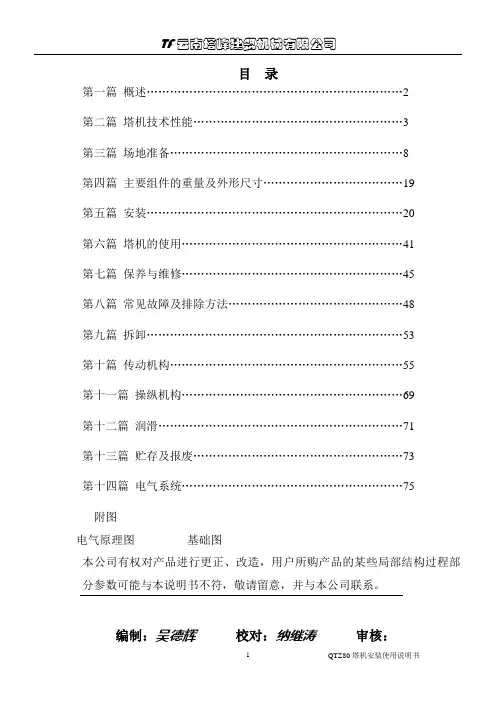

QTZ80使用说明书(重工5613)
