怎样检测干簧管
检测千簧管可以用万用表电阻档，以常开式两端干簧管为例，如果使用数字万用表的电阻档，可按图1接线。
将数字万用表的两根表笔分别接干簧管的两根引线，此时电阻值应为无穷大。
用一小块磁铁靠近干簧管，此时万用表的阻值应显示为0，说明干簧管的两簧片已接通。
当拿开小磁铁后，万用表的显示应又回到无穷大。
符合以上测试现象的干簧管是好的。
如果小磁铁靠近干簧管，万用表显示不为零;拿开小磁铁时，万用表显示不是无穷大，这样的干簧管就不能使用。
图1用数字万用表检测干簧管
如果用指针式万用表测试，以用MF47万用表测试常开式两端干簧管为例:除了可按图1所示连接测试外，还可以用万用表自身的磁场进行测试:把万用表拨到Rx1档，两根表笔分别接干簧管的两根引线，此时万用表指针应指在元穷大位置。
当把干簧管靠近万用表中司(机械调零螺钉处)时，万用表指针应向右偏转指在"0"Ω处。
测试连接图如图2所示。
图2用指针式万用表测干簧管
什么是干簧管及干簧管工作的原理？
2007-12-07 22:53:25| 分类：防盗报警系统|字号订阅
什么是干簧管?

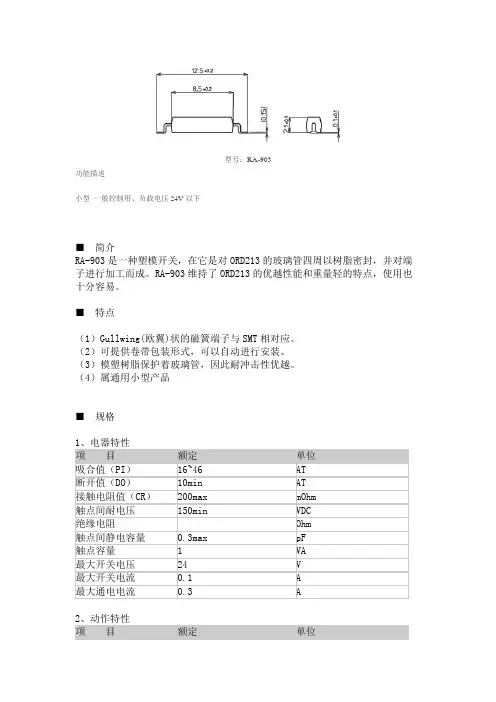

干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。
干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态。
干簧管特点及应用：
一、特点：
•干式舌簧管结构紧凑、重量小，能够安装在极度有限的空间，极适合用于微型化设备。
•干式舌簧管的开关元器件被气密式密封于一惰性气体气氛中，永远不会与外界环境接触，工作寿命长。
•干式舌簧管没有采用滑动元件，所以不会出现在所有金属降级有关的金属疲劳现象，确保实际上无极限的机械使用寿命。
二、应用：
•磁簧开关在手机、程控交换机、复印机、洗衣机、电冰箱、照相机、消毒碗柜、门磁、窗磁、电磁继电器、电子衡器、液位计、煤气表、水表中等等都得到了很好的应用。
干簧管原理及构造
什么是干簧继电器？
干簧继电器是一种具有密封触点的电磁式断电器。
干簧继电器可以反映电压、电流、功率以及电流极性等信号，在检测、自动控制、计算机控制技术等领域中应用广泛。
干簧继电器主要由干式舌簧片与励磁线圈组成。
干簧继电器具有：结构简单，体积小。
干簧继电器一种具有密封触点的电磁式断电器。
干簧继电器可以反映电压、电流、功率以及电流极性等信号，在检测、自动控制、计算机控制技术等领域中应用广泛。
干簧继电器主要由干式舌簧片与励磁线圈组成。
干式舌簧片(触点)是密封的，由铁镍合金做成，舌片的接触部分通常镀有贵重金属(如金、铑、钯等)，接触良好，具有优良的导电性能。
触点密封在充有氮气等惰性气体的玻璃管中，因而有效地防止了尘埃的污染，减少了触点的腐蚀，提高了工作可靠性。
当线圈通电后，管中两占簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。
线圈断电后，干簧片在本身的弹力作用下分开，将线路切断。
干簧继电器具有：结构简单，体积小。
吸合功率小，灵敏度高，一般吸合与释放时间均在0.5～2ms以内。
触点密封，不受尘埃、潮气及有害气体污染，动片质量小，动程小，触点电寿命，一般可达107次左右。
干簧继电器还可以用永磁体来驱动，反映非电信号，用作限位及行程控制以及非电量检测等。
主要部件为干簧继电器的干簧水位信号器，适用于工业与民用建筑中的水箱、水塔及水池等开口容器的水位控制和水位报警。
