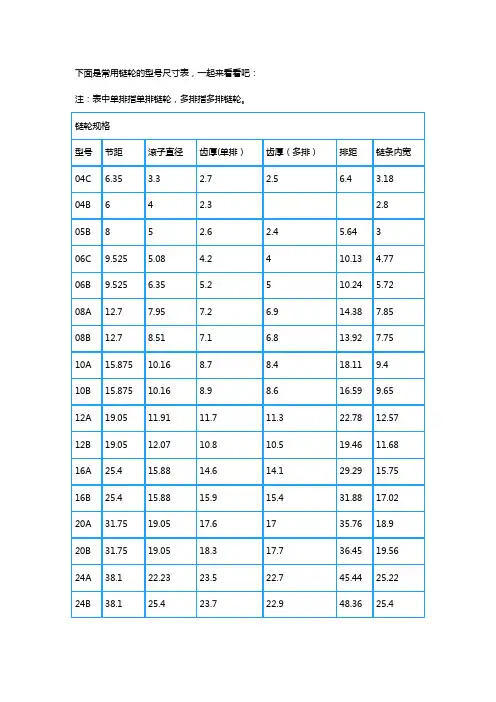

下面是常用链轮的型号尺寸表，一起来看看吧：注：表中单排指单排链轮，多排指多排链轮。
扩展资料：链轮计算公式：一、链轮的齿数Z是根据传动比ι进行计算得来的：ι=n1/n2=Z2/Z1式中：n1：小链轮转速n2：大链轮转速Z1：小链轮齿数Z2：大链轮齿数二、链轮的分度圆直径DD=P/[sin(180度/Z)] 。
结构设计：1、链轮的齿形链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。
它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。
齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。
2、链轮结构4种常用的链轮结构。
小直径链轮一般做成整体式。
中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造。
例如C45，不锈钢等材料。
维护保养：1、链轮的松紧度要适宜，太紧了会增加功率消耗，轴承容易磨损；太松了链轮容易跳动和脱链。
链轮的松紧程度为：从链轮的中部提起或压下，约为两链轮中心距的2%－3%。
2、链轮装在轴上应没有摆动和歪斜。
在同一传动组件中两个链轮的端面应位于同一平面内，链轮中心距在0.5米以下时，可以偏差1毫米；链轮中心距在0.5米以上的时候，可以偏差2毫米。
但不可以有摩擦链轮齿侧面现象，如果两轮偏移过大容易产生脱链和加速磨损。
在更换链轮时必须注意检查和调整偏移量。
3、链轮磨损严重后，应同时更换新链轮和新链轮，以保证良好的啮合。
不能只单独更换新链轮或新链轮。
否则会造成啮合不好加速新链轮或新链轮的磨损。
链轮齿面磨损到一定程度后应及时翻面使用（指可调面使用的链轮），以延长使用时间。
4、新链轮过长或经使用后伸长，难以调整，可看情况拆去链节，但必须为偶数。

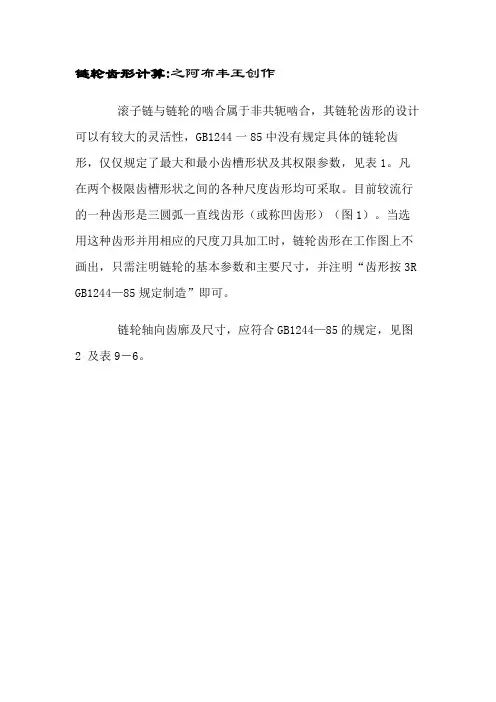

链轮齿形计算:之阿布丰王创作
滚子链与链轮的啮合属于非共轭啮合，其链轮齿形的设计可以有较大的灵活性，GB1244一85中没有规定具体的链轮齿形，仅仅规定了最大和最小齿槽形状及其权限参数，见表1。
凡在两个极限齿槽形状之间的各种尺度齿形均可采取。
目前较流行的一种齿形是三圆弧一直线齿形（或称凹齿形）（图1）。
当选用这种齿形并用相应的尺度刀具加工时，链轮齿形在工作图上不画出，只需注明链轮的基本参数和主要尺寸，并注明“齿形按3R GB1244—85规定制造”即可。
链轮轴向齿廓及尺寸，应符合GB1244—85的规定，见图2 及表9－6。
表1 滚子链链轮的最大和最小齿槽形状
表2: 滚子链链轮轴向齿轮廓尺寸（mm）
名称代号
计算公式
备注p≤12.7p>12.7。

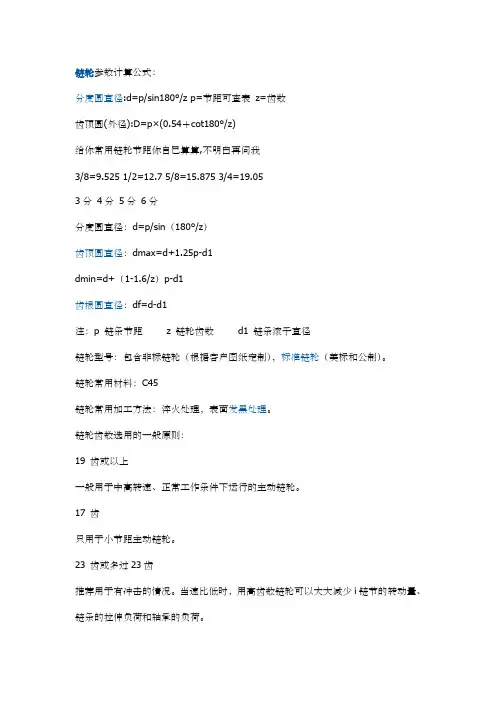

链轮参数计算公式：分度圆直径:d=p/sin180°/z p=节距可查表z=齿数齿顶圆(外径):D=p×(0.54＋cot180°/z)给你常用链轮节距你自已算算,不明白再问我3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分4分5分6分分度圆直径：d=p/sin（180°/z）齿顶圆直径：dmax=d+1.25p-d1dmin=d+（1-1.6/z）p-d1齿根圆直径：df=d-d1注：p 链条节距z 链轮齿数d1 链条滚子直径链轮型号：包含非标链轮（根据客户图纸定制），标准链轮（美标和公制）。
链轮常用材料：C45链轮常用加工方法：淬火处理，表面发黑处理。
链轮齿数选用的一般原则：19 齿或以上一般用于中高转速、正常工作条件下运行的主动链轮。
17 齿只用于小节距主动链轮。
23 齿或多过23齿推荐用于有冲击的情况。
当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
编辑本段滚子链链轮的结构设计1. 链轮的齿形图1链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。
常用的链轮端面齿形1。
它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。
齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。
参数计算前面已经提到，不做重复叙述！2. 链轮结构小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。
3. 链轮材料链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
名称符号链条型号16A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c e点至齿沟圆弧中心连线的距离H p 0滚子链链轮的基三圆弧一直工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标最大齿根距离Lx齿侧倒角ba 齿宽b f1内节宽度b 1齿侧半径r x名称符号链条型号10A 滚子节距P 滚子外径d r 排局P t 链轮齿数z 链轮分度圆直径d 齿顶园直径d a 齿根园直径d f 分度圆弦齿高h a 齿侧凸缘（或排间槽）直径d g 内链板高度h名称符号齿沟圆弧半径r 1齿沟半角（°）α/2M T 工作段圆弧半径r 2工作段圆弧中心角（°）βW V 齿形半角γ/2齿顶圆弧半径r 3工作段直线部分长度b c工作段圆弧中心O 2的坐标齿顶圆弧中心O 3的坐标滚子链链轮的基最大齿根距离Lx 三圆弧一直e点至齿沟圆弧中心连线的距离Hp0齿侧倒角ba 齿宽b f1内节宽度b1齿侧半径r x计算公式数值选择型号查表25.4查表15.88查表29.29给定15d=P/sin180°/z 122.167d a =P(0.54+cot180°/z）133.214d f =d-d r 106.287h a =0.27*P6.858奇数齿Lx=d*cos90°/z-d r 105.618偶数齿Lx = d f = d-d r106.287dg<p*cot180°/z-1.04h-0.76h——内链板高度，查表。
