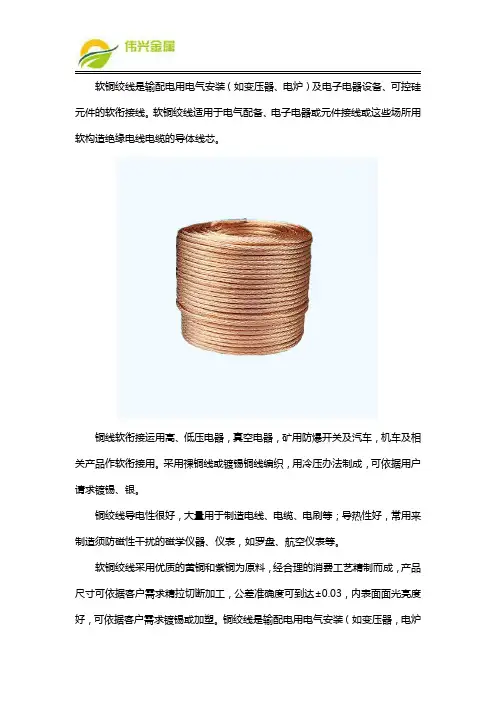

软铜绞线是输配电用电气安装（如变压器、电炉）及电子电器设备、可控硅

元件的软衔接线。软铜绞线适用于电气配备、电子电器或元件接线或这些场所用软构造绝缘电线电缆的导体线芯。

铜线软衔接运用高、低压电器，真空电器，矿用防爆开关及汽车，机车及相

关产品作软衔接用。采用祼铜线或镀锡铜线编织，用冷压办法制成，可依据用户

请求镀锡、银。

铜绞线导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来

制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等。

软铜绞线采用优质的黄铜和紫铜为原料，经合理的消费工艺精制而成，产品

尺寸可依据客户需求精拉切断加工，公差准确度可到达±0.03，内表面面光亮度

好，可依据客户需求镀锡或加塑。铜绞线是输配电用电气安装（如变压器，电炉电柜）以及电子电器设备，可控硅元件的软衔接，也可做电工作业接地线之用。

采用优质圆线或镀锡软铜线制成，加工过程中经韧炼处置，使废品柔软，表面划

一，美观。镀锡软铜绞线的直流电阻率（20℃）不大于0.01930.0182Ω。MM/2/M。

软铜绞线原料采用优质高纯度无氧铜杆，含铜量99.95%以上，电阻率小，

电流分布均匀，产品耐折弯性好，不断股。锡层采用含锡量99.99%的云锡，品

质更有保障。软铜绞线主要用于输配电用电气装置，电气设备软连接、电气化铁

路接触网、工业电炉用水冷电缆软铜导体，如变压器、电炉及电子电器设备、可

控硅元件的软连接线，也可以用作电工作业接地线。

软铜绞线在加工过程中经过退火处理，柔软、耐折弯性好，不断股，不缺股，

产品符合国标、国际电工委员会IEC标准，质量可靠，使用安全。接地裸铜绞线产品原料纯度高，导电性能佳接地纯铜绞线采用铁木盘或者全

木盘包装

铁木盘或者全木盘缠绕包装，运输过程不变形，外加木板全封闭保护，更好

地保护接地裸铜绞线。

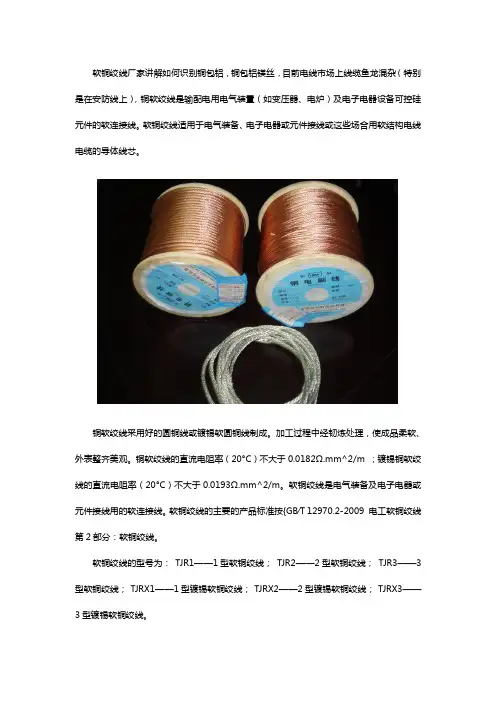

软铜绞线厂家讲解如何识别铜包铝，铜包铝镁丝，目前电线市场上线缆鱼龙混杂（特别

是在安防线上），铜软绞线是输配电用电气装置（如变压器、电炉）及电子电器设备可控硅

元件的软连接线。软铜绞线适用于电气装备、电子电器或元件接线或这些场合用软结构电线电缆的导体线芯。

铜软绞线采用好的圆铜线或镀锡软圆铜线制成。加工过程中经韧炼处理，使成品柔软、

外表整齐美观。铜软绞线的直流电阻率（20°C）不大于0.0182Ω.mm^2/m；镀锡铜软绞

线的直流电阻率（20°C）不大于0.0193Ω.mm^2/m。软铜绞线是电气装备及电子电器或

元件接线用的软连接线。软铜绞线的主要的产品标准按{GB∕T12970.2-2009电工软铜绞线

第2部分：软铜绞线。

软铜绞线的型号为：TJR1——1型软铜绞线；TJR2——2型软铜绞线；TJR3——3

型软铜绞线；TJRX1——1型镀锡软铜绞线；TJRX2——2型镀锡软铜绞线；TJRX3——

3型镀锡软铜绞线。1、软铜绞线的基本工序流程：铜杆→铜杆检验（按GB/T3952-2008电工用铜线胚）

→拉丝（大拉机）→中、小拉（连续退火或罐式退火）→绞股（管绞机或束线机）→导体绞

合（管绞机、笼绞机，要求退扭）→成品检验（按标准GB12970.2-2009）→包装→入库。

2、镀锡软铜绞线基本工艺流程：铜杆→铜杆检验（按GB/T3952-2008《电工用铜线

胚》）→拉丝（大拉机）→镀锡（电解镀锡机）→中、小拉（连续退火）→热镀锡（此工序

是没有电解镀锡机时）→绞股（管绞机或束线机）→导体绞合（管绞机、笼绞机，要求退扭）

→成品检验（按标准GB12970.2-2009）→包装→入库。

具体的生产工艺流程要根据工厂的具体设备情况、按照国标GB∕T12970.2-2009《电

工软铜绞线第2部分：软铜绞线》要求，编制出相应生产工艺文件。

由于钢绞线的应用范围非常广泛，而各个领域都钢绞线各种特征的强度要求各有不同，

因此在钢绞线的发展过程中，逐渐分出了各种性能各异各有特色的钢绞线产品，以满足不同

铜绞线

一、硬铜绞线

1、使用范围：承力索、辅助馈线，全部架空地线。

2、规格或型号：JT120 JT150

3、绞线中每层的任何一根单线，都是按一定的绞制角度环绕一中心线作螺旋状绞捻的。在绞线轴线方向的一个完整的螺旋线间距h，叫做“节距长度”，节距长度h与绞线外径D之比，称为“节径比”。节径比的大小，关系到绞线的紧密程度、绞线重量和绞线电阻的大小。在导线的产品标准中，对节径比均有所规定。

4、主要结构参数：

标称截面 mm2 120 150

计算截面 mm2 116.99 147.11

绞线计算外径 mm 14.0 15.8

结构（绞线股数×根数）

1×19

1×37

每根单线直径 mm 2.8 2.25

单线直径的允许公差 单线直径 ±1% ±1%

节径比 6根层：10～16

12根层：10～14 6根层：10～17

12根层：10～16

18根层：10～14

参考单位质量（kg/km） kg/m 1065 1342

5、每根单线表面须光洁，不得有斑疤、起皮和裂纹，同时也不得有深度超过直径允许公差两倍的划痕和碰伤。 6、每层单线或股线均匀紧密的绞合在下层中心线芯或内绞层上，不没有断股、缺股和跳线。绞合后所有单线或股线自然的处于各自位置，当切断时，各单线或股线端部保持在原位或容易用手复位。绞制过程中，单线无接头。

7、绞线各相邻层的绞向相反，最外层绞向为右向。任一绞层的节径比不大于相邻内层的节径比。

二、软铜绞线

1、使用范围：电连接用软铜绞线

2、规格或型号：TJR1-120

3、主要结构参数：

标称横截面积 mm2 120

计算横截面积 mm2 117.67

计算重量 kg/km 1119

绞线根数 － 27×12

单线直径 mm 0.68

绞线外径 mm 17.39

4、任一绞层的节径比，不大于相邻内层的节径比。

5、单线光洁，绞合后的绞线没有断股、缺股、松股、压叠 或擦伤、碰伤。单线和绞线成品均不得有与良好的工业产品不相称的缺陷。

铜软连接作为导电行业的主打配件，作用的广泛，市场的需求也越来越大，供应商，厂

家也越来越多，很多厂家为了降低成本，增加利润就用铝线或铝片来代替铜线，铜片，这样

一来就大大的降低了铜软连接的使用寿命，更严重的直接导至设备短路烧坏，无法正常工作。伟兴教你识别其真伪，教你选择好坏。

从色泽上看，好的铜箔片比较柔软，色泽发亮，硬度比一般的铝箔片要高，反复折叠，

来回挤压，也能判别真假。或者直接用硬物刮一下，紫铜里外都是同一颜色的。

从重量来看，同一规格材质尺寸的两件铜软连接，重量重的一定会比轻的质量要好很

多。导电性能要强，在过电流时，重的不易发热。

铜软连接的使用注意事项这点是很多客户都没有重视的点，目前铜软连接的应用的厂家

一般是：铜箔软连接用途：可用于变压器安装，高低压开光柜，真空电器，封闭母槽，发电

机与母线，整流设备，整流柜与隔离开关之间的连接及母线之间的连接。

在很多电气设备上面，都会用到铜软连接的，我们可以根据用户的需求，进行生产定制

铜软连接的。铜软连接可以根据用户的需求定制，无论在时长、维护、安全等方面，都有着

相同、可靠的观念。虽是如此，那么在使用铜软连接的时候，失效了可以怎么办。我们可以知道的是，先从焊接方面来找原因，因为焊接的质量，会直接的影响到铜软连接的使用效果

的。还有，如果是因为金属软管装入管路后，所以导致钢丝受力不均，在其他的一些外力因

素影响下，出现虚焊处钢丝先拉脱，让整个钢丝网套拉脱，让波纹管不能使用，导致危险的

发生，这肯定是不行的。铜软连接可提高导电率，调整设备安装误差，同时起（减震）工作补偿作用、方便试验和设备检修等作用。

特别针对电力行业，汽车行业研发的铜箔软连接，使用简单安装方便，所以总结来说，

对它的安装也要准确，而正确安装对电器的使用也是非常重要的。
