玻璃知识

各种玻璃配方知识

玻璃是一种无定形固体，主要由硅酸盐和氧化物组成。它的基本成分是石英砂（二氧化硅）和碳酸钠（二氧化碳），同时还添加了控制玻璃的特性和性能的其他氧化物和物质。下面将介绍几种常见的玻璃配方知识。

1.硅酸盐玻璃配方：

硅酸盐玻璃是最常见的玻璃类型之一，主要成分是二氧化硅（SiO2）。硅酸盐玻璃的配方可以根据不同的需求和应用进行调整，常见的控制元素有氧化钠（Na2O）、氧化铝（Al2O3）和氧化钙（CaO），它们对玻璃的特性和性能有显著影响。

2.硼硅酸盐玻璃配方：

硼硅酸盐玻璃是一种特殊的玻璃类型，其基本成分是二氧化硼（B2O3）和二氧化硅（SiO2）。硼硅酸盐玻璃的配方中添加了较高比例的二氧化硼，这使得玻璃具有较低的熔点和较高的热膨胀系数，适合用于制作耐热玻璃器皿和光学器件。

3.铅玻璃配方：

铅玻璃是一种含有较高比例的氧化铅（PbO）的玻璃，它的主要成分是二氧化硅（SiO2）和氧化铅（PbO）。铅玻璃具有较高的折射率和较高的密度，因此广泛用于光学器件和水晶制品。由于铅的毒性，近年来铅玻璃的使用逐渐受到限制。

4.硼铝硅酸盐玻璃配方：

硼铝硅酸盐玻璃是一种混合了硼酸盐、铝酸盐和硅酸盐的玻璃。它的配方可以根据不同的需求进行调整，通常包括较高比例的硼酸盐（如硼酸）和铝酸盐（如氧化铝）。硼铝硅酸盐玻璃具有较低的熔点和良好的耐用性，适合用于制作化学仪器和耐火材料。

5.镁铝硅酸盐玻璃配方：

镁铝硅酸盐玻璃是一种含有较高比例的镁酸盐（如氧化镁）和铝酸盐（如氧化铝）的玻璃。它具有较高的抗热震性能和较低的热膨胀系数，适合用于制作热电容器、电力电子器件和太阳能电池等。

玻璃的配方可以根据不同的需求和应用进行调整，以达到所需的特性和性能。同时，配方的调整还可以影响玻璃的制备工艺和成本。因此，在设计和制备玻璃产品时，选择合适的配方是至关重要的。

玻璃厚度允许偏差

玻璃是一种常见的建筑材料，广泛应用于建筑的外墙、窗户、隔断、天花板等部位。在玻璃的生产和安装过程中，玻璃厚度的控制是非常重要的。本文将详细介绍玻璃厚度允许偏差的相关知识。

玻璃厚度的测量

玻璃厚度是指玻璃板的厚度，通常以毫米为单位。测量玻璃厚度需要使用专业的测量工具，如玻璃厚度计。

玻璃厚度允许偏差的原因

在玻璃的生产和加工过程中，由于设备、材料、工艺等因素的影响，玻璃的厚度可能会存在一定的偏差。此外，在玻璃的安装过程中，由于施工人员的操作不当，也可能会导致玻璃的厚度偏差。

玻璃厚度允许偏差的标准

根据国家相关标准，玻璃厚度允许偏差的标准如下：

1.单层玻璃

单层玻璃厚度允许偏差为±0.2mm。

2.双层玻璃

双层玻璃厚度允许偏差为±0.3mm。

3.夹层玻璃

夹层玻璃厚度允许偏差为±0.5mm。

需要注意的是，以上标准仅适用于玻璃板的中心厚度。如果需要测量玻璃板的边缘厚度，应按照实际尺寸进行测量，并根据实际情况确定偏差范围。

玻璃厚度允许偏差的影响

玻璃厚度的偏差可能会对玻璃的性能产生影响。例如，厚度偏差较大的玻璃可能会影响其抗风压、抗震性能，从而影响建筑物的安全性。此外，玻璃厚度的偏差也可能会影响其光学性能和声学性能，从而影响建筑物的通透性和隔音效果。

如何减小玻璃厚度的偏差

为了减小玻璃厚度的偏差，应从以下几个方面入手：

1.优化生产工艺，提高生产设备的精度和稳定性。

2.加强对玻璃厚度的测量和控制，使用专业的测量工具，并制定严格的质量控制标准。

3.提高施工人员的技术水平，加强施工过程的监管和管理。

结论

玻璃厚度允许偏差是玻璃生产和安装过程中的一个重要问题。了解玻璃厚度允许偏差的相关知识，能够帮助我们更好地控制玻璃的质量，提高建筑物的安全性和舒适性。在生产和施工过程中，应严格遵守相关标准，加强质量控制，提高施工人员的技术水平，从而减小玻璃厚度的偏差。

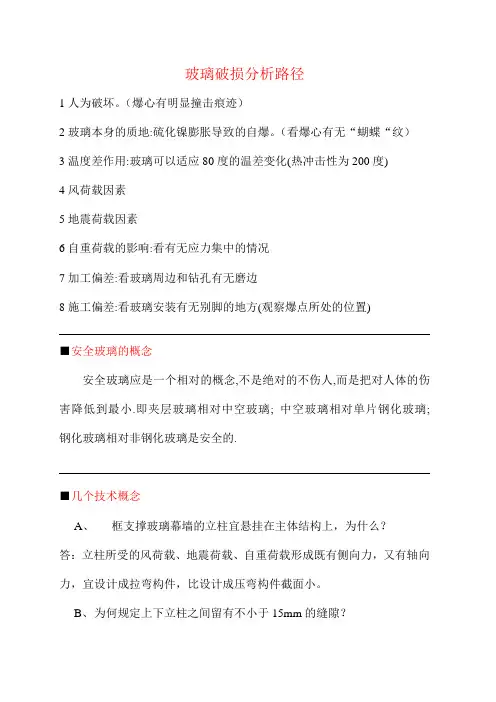

玻璃破损分析路径

1人为破坏。（爆心有明显撞击痕迹）

2玻璃本身的质地:硫化镍膨胀导致的自爆。（看爆心有无“蝴蝶“纹）

3温度差作用:玻璃可以适应80度的温差变化(热冲击性为200度)

4风荷载因素

5地震荷载因素

6自重荷载的影响:看有无应力集中的情况

7加工偏差:看玻璃周边和钻孔有无磨边

8施工偏差:看玻璃安装有无别脚的地方(观察爆点所处的位置)

■安全玻璃的概念

安全玻璃应是一个相对的概念,不是绝对的不伤人,而是把对人体的伤害降低到最小.即夹层玻璃相对中空玻璃; 中空玻璃相对单片钢化玻璃;

钢化玻璃相对非钢化玻璃是安全的.

■几个技术概念

A、 框支撑玻璃幕墙的立柱宜悬挂在主体结构上，为什么？

答：立柱所受的风荷载、地震荷载、自重荷载形成既有侧向力，又有轴向力，宜设计成拉弯构件，比设计成压弯构件截面小。

B、 为何规定上下立柱之间留有不小于15mm的缝隙？ 答：铝立柱的线膨胀系数是主体结构线膨胀系数的两倍以上，是为铝立柱适应温差变形而规定的。

C、 硅酮建筑密封胶的施工厚度应大于3.5mm，施工宽度不宜小于施工厚度的2倍，在接缝内应两对面粘接，不应三面粘接，为什么？

答：对胶缝施工厚度应大于3.5mm小于6mm规定的原因是：胶缝太薄容易拉裂；胶缝过厚或宽度小于厚度的2倍时，胶缝变形能力差、表面张力大，胶缝容易被撕裂；三面粘接影响胶缝对二面胶缝的弹性变形，胶缝容易被撕裂。

一、钢化玻璃知识

1)什么是钢化玻璃？

退火玻璃通过高温和淬冷，表层形成强大的压应力，使玻璃的机械强度数倍增加，即为钢化玻璃。钢化玻璃表面应力为：69～168Mpa。

2)什么是半钢化玻璃？

退火玻璃通过高温和淬冷，表层形成低于69MPa的压应力，使玻璃的机械强度数倍增加，即为半钢化玻璃。半钢化玻璃表面应力为：24～69Mpa。

3)什么是热增强玻璃？

热增强玻璃就是半钢化玻璃，它是半钢化玻璃的专业术语。

1.玻璃知识培训（综合部分）

第⼀章、浮法玻璃

⼀、浮法玻璃（Float glass）的⽣产

⽬前平板玻璃的成型⼯艺主要有浮法、垂直引上法、压延法等，采⽤各种成型⽅法⽣产出来的玻璃统称为平板玻璃，资料表明我国⽣产的平板玻璃中浮法玻璃占据⽐率为83%以上，其中优质浮法玻璃约为10%，浮法玻璃已成为平板玻璃中最主要的部分。

浮法玻璃成型⼯艺在1959年由英国⽪尔⾦顿爵⼠发明，因玻璃在⾦属锡液上漂浮（Float）成型⽽得名。该⼯艺为⽬前国际上最先进的平板玻璃成型⼯艺，采⽤浮法⼯艺⽣产的玻璃具有平整度好、光学变形⼩、杂质缺陷少、板宽可控、⽣产周期长、⽣产率⾼等特点。1.浮法玻璃的⽣产流程

浮法玻璃和普通平板玻璃⼀样，都是Na-Ca-Si系玻璃，化学成分主要为SiO2 （71.5—72.5%）、CaO（8.0—9.0%）、Na2O等1）浮法玻璃原材料包括⽣料与熟料。⽣料：硅砂、长⽯、⽯灰⽯、⽩云⽯、纯碱、澄清剂（芒硝）、还原剂（碳粉）、着⾊剂等；熟料：碎玻璃。绿⾊、蓝⾊等着⾊玻璃颜⾊主要因为在玻璃原材料中加⼊着⾊剂⽽形成，着⾊剂⼀般为铁粉（绿⾊）、钴粉、氧化铜、氧化铬等。2）浮法玻璃的⽣产：将配料完毕的原材料在熔窑中熔化为玻璃液后，玻璃液流⼊锡槽中并在⾃⾝重⼒和表⾯张⼒的作⽤下，摊开成为向前缓慢移动的双⾯平整和平⾏的连续玻璃带，降到⼀定温度后，在拉边机的作⽤下形成⼀定的板宽和厚度，该玻璃带经拉引辊进⼊退⽕窑进⾏退⽕，退⽕完毕后便成了浮法玻璃。2.我司浮法玻璃的⽣产优势

1.设备情况：

我司现共有六条浮法玻璃⽣产线投⼊⽣产（深圳两条，⼴州两条，成都2条），设备分别从法国、德国、⽐利时、芬兰和美国引进，⽣产厚度为0.55-22mm 优质浮法玻璃，年总产量约100万吨，其中0.55-1.1mm超薄浮法玻璃填补了国

内空⽩，使我国跻⾝于当今世界能够⽣产超薄浮法玻璃为数不多的⼏个国家之列。1）⾼度⾃动化的⽣产过程控制

采⽤德国西门⼦提供的DCS控制系统，将三⼤热⼯设备的⽣产过程连成整体。各种优化软件，对各⼯序过程进⾏严格控制，保证了玻璃的质量和产量。2)世界⼀流的三⼤热⼯设备
