[北京理工大学]《机床数控系统》考试试题

机床数控原理与系统试题
1. 描述数控机床的分类和应用领域。

2. 什么是数控机床的坐标系？并解释绝对坐标和相对坐标的概念。

3. 请解释数控机床的插补运动方式及其原理。

4. 简要解释数控机床的加工路径规划。

5. 数控机床的伺服系统是什么？它的作用是什么？
6. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。

7. 什么是数控机床的刀具补偿？它如何实现？
8. 描述数控机床的自动换刀系统的工作原理。

9. 解释数控机床的程序控制方式。

10. 数控机床的进给系统是什么？它的作用是什么？
11. 请简要解释数控机床的通信系统及其作用。

12. 描述数控机床的自动测量功能及应用。

13. 什么是数控机床的零件坐标系？并解释绝对坐标和相对坐
标的概念。

14. 解释数控机床的角度插补运动方式及其原理。

15. 简要解释数控机床的自主切换系统的工作原理。

16. 描述数控机床的宏指令编程及其应用领域。

17. 请解释数控机床的直线插补运动方式及其原理。

18. 数控机床的伺服系统是什么？它的作用是什么？
19. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。

20. 什么是数控机床的刀具补偿？它如何实现？。

数控机床考试试题（附答案）数控机床技术测试试卷A卷<附答案）⼀、填空题<每空1分，共30分）1、数控机床按伺服系统的控制⽅式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常⽤的插补算法可归纳为插补法和插补法，前者⽤于数控系统，后者⽤于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加⼯需要增加⼀个回转坐标或准确分度时，可以使⽤配备或使⽤。

6、电⽕花加⼯⼀次放电后，在⼯件和电极表⾯各形成⼀个⼩凹坑，其过程可分为电离、、热膨胀、和消电离等⼏个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电⽕花加⼯精度的主要因素是、、。

9、电⽕花成形加⼯极性的选择主要靠经验和实验确定，当采⽤短脉冲时，⼀般应选⽤极性加⼯。

10、数控车床X轴⽅向上的脉冲当量为Z⽅向上的脉冲当量的。

11、数控机床的⽇常维护与保养主要包括、、等三个⽅⾯内容。

12、3B格式的数控系统没有功能，确定切割路线时，必须先根据⼯件轮廓划出电极丝中⼼线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电⽅式的不同，可分为⼯作⽅式和⼯作⽅式。

⼆、判断题<每题1分，共10分，正确打√错误打×）1、更换电池⼀定要在数控系统通电的情况下进⾏。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<）2、数控机床⼏何精度的检测验收必须在机床精调后⼀次完成，不允许调整⼀项检测⼀项。

<）3、数控铣削螺纹加⼯，要求数控系统必须具有螺旋线插补功能。

<）4、电⽕花成形加⼯在粗加⼯时⼀般选择煤油加机油作为⼯作液。

<）5、当脉冲放电能量相同时，热导率愈⼩的⾦属，电蚀量会降低。

<）6、开环数控机床，进给速度受到很⼤限制，其主要原因是步进电机的转速慢。

<）7、当数控机床具有⼑具半径补偿功能时，其程序编制与⼑具半径补偿值⽆关。

<）8、只有加⼯中⼼机床能实现⾃动换⼑，其它数控机床都不具备这⼀功能。

参考答案： CNC 装置的主要功能如下： （1）控制轴数和联动轴数(0.5 分) （2）准备功能(0.5 分) （3）插补功能 (0.5 分) （4）主轴速度功能(0.5 分) （5）进给功能(0.5 分) （7）固定循环加工功能(0.5 分) （8）辅助功能（M 代码）(0.5 分) （9）字符图形显示功能 (0.5 分) （10）程序编制功能(0.5 分) （11）输入、输出和通信功能(0.5 分) （12）自诊断功能(0.5 分)
3.数据采样插补用小段 直线 来逼近给定轨迹，插补输出的是下一个插补 周期 内各轴 要运动的距离，不需要每走一个脉冲当量插补一次，从而可达到很高的进给速度。[每空 1 分]
4.进给驱动用的永磁直流伺服电机的转子 转动惯量 较大，能直接与 丝杠 相连，而不需要 中间传动装置。[每空 1 分]
5.全闭环伺服系统的位置测量采用 直接 测量方式；而半闭环伺服系统的位置测量则采用 间接 测量方式。[每空 1 分]
5.直流伺服电机的调速方法主要采用变频调速。（ ）[2 分] 参考答案：×
四、简答题（共 48 分，每小题 6 分） 1.多微处理器 CNC 装置可分为哪几种结构形式？[6 分]
参考答案：
可分为三种可分为三种，①主从结构(2 分)；②多主结构(2 分)；③分布式结构(2 分)。
C 装置的主要功能有哪些？[6 分]
参考答案： 所谓插补就是已知运动轨迹的起点、终点、曲线类型和走向后，计算出运动轨迹所要经过 的中间点坐标(2 分)。伺服系统根据插补输出的中间点坐标值控制机床运动，走出预定轨迹 (2 分)。插补既可以用硬件实现也可以用软件实现。有两大类软件插补算法：即基准脉冲插 补法和数据采样插补法。(2 分)
5.进给伺服系统的作用是什么？进给伺服系统的技术要求有哪些?[6 分]

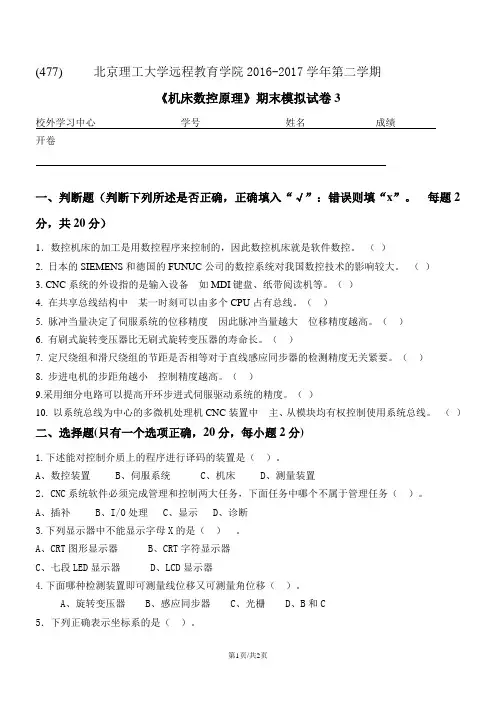

(477) 北京理工大学远程教育学院2016-2017学年第二学期《机床数控原理》期末模拟试卷3校外学习中心学号姓名成绩开卷一、判断题（判断下列所述是否正确，正确填入“√”：错误则填“x”。

每题2分，共20分）1．数控机床的加工是用数控程序来控制的，因此数控机床就是软件数控。

（）2. 日本的SIEMENS和德国的FUNUC公司的数控系统对我国数控技术的影响较大。

（）3. CNC系统的外设指的是输入设备如MDI键盘、纸带阅读机等。

（）4. 在共享总线结构中某一时刻可以由多个CPU占有总线。

（）5. 脉冲当量决定了伺服系统的位移精度因此脉冲当量越大位移精度越高。

（）6. 有刷式旋转变压器比无刷式旋转变压器的寿命长。

（）7. 定尺绕组和滑尺绕组的节距是否相等对于直线感应同步器的检测精度无关紧要。

（）8. 步进电机的步距角越小控制精度越高。

（）9.采用细分电路可以提高开环步进式伺服驱动系统的精度。

（）10. 以系统总线为中心的多微机处理机CNC装置中主、从模块均有权控制使用系统总线。

（）二、选择题(只有一个选项正确，20分，每小题2分)1.下述能对控制介质上的程序进行译码的装置是（）。

A、数控装置B、伺服系统C、机床D、测量装置2．CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于管理任务（）。

A、插补B、I/O处理C、显示D、诊断3.下列显示器中不能显示字母X的是（）。

A、CRT图形显示器B、CRT字符显示器C、七段LED显示器D、LCD显示器4.下面哪种检测装置即可测量线位移又可测量角位移（）。

A、旋转变压器B、感应同步器C、光栅D、B和C5．下列正确表示坐标系的是（）。

A、B、C、D、6.下列哪种数控系统没有检测装置（）。

A、开环数控系统B、全闭环数控系统C、半闭环数控系统D、以上都不正确7.程序中出现各种异常情况的报警中断属于（）。

A、外部中断B、硬件故障中断C、程序性中断D、内部定时中断8. 工业机器人由4个基本部分组成，下面哪个不是基本部分（）。
