建筑电气照明动力设计论文

  • 格式：doc
  • 大小：2.16 MB
  • 文档页数：16

1 / 16 第三章 照明设计

3.1 概述

照明设计是建筑电气设计最基本的设计内容之一。照明设计质量的好与坏，直接关系到人们的工作、学习和生活。照明设计的目的是根据具体场合的要求，正确地选择光源和灯具，确定合理的照明形式和布灯方案，在节约能源和建筑资金的条件下，来获得一个良好的学习工作环境。照明设计可以烘托建筑造型，可以美化环境，发挥建筑的功能，体现建筑艺术美学，是建筑中不可缺少的一部分。

3.2 照明设计原则及计算方法

3.2.1 照明设计原则

1、照明方式的选择原则

（1）、当不适合装设局部照明或采用混合照明不合理时，宜采用一般照明。

（2）、当某一工作区需要高于一般照明照度时，可采用分区一般照明。

（3）、对于照度要求较高，工作为值密度不大，且单独装设一般照明不合理使宜采用混合照明。

（4）、在设置局部照明的场所，仍要有一般照明，否则会影响视觉功能。

在本设计只对该商住楼进行一般照明设计，满足其他要求的照明方式将在装饰过程中完成。

2、照明种类的选择原则

（1）、工作场所均应设置正常照明。正常照明是电气照明设计中的主要内容。

（2）、在正常照明因故障熄灭后，对需要确保正常工作或活动继续进行的场所，当装备用照明。

（3）、在正常照明因故障熄灭后，对需要确保处于危险之中的人员安全的场所，应装设安全照明。

（4）、在正常照明因故障熄灭后，在事故情况下为确保人员安全撤离的出口和通道，应装设疏散照明。

3、光源的选择原则

（1）、满足使用场所对显色指数要求，并考虑色表。

（2）、考虑节能，力求选择高效光源。

（3）、考虑限制眩光，开关频率程度等因素。

4、灯具的选择原则

（1）、与光源配套

（2）、按悬挂高度和房间的室空比选择适应的光分布灯具。 2 / 16 （3）、按环境条件选择相应防护等级的灯具。

（4）、按建筑装饰要求选择相应的灯具造型与之相协调。

（5）、根据限制直接眩光和光幕反射等要求，选择灯具的避光角和表面亮度。

3.2.2 平均照度的计算

平均照度的计算通常应用利用系数法，该方法考虑了由光源直接投射到工作面上的光通量和经过室内表面相互反射后再投射到工作面上的光通量。利用系数法适用于灯具均匀布置、墙和天棚反射系数较高、空间无大型设备遮挡的室内一般照明，但也适用于灯具均匀布置的室外照明，该方法计算比较准确。

利用系数法：

（1）、应用利用系数法计算平均照度的基本公式

AUKNEav （3-1）

式中 avE——工作面上的平均照度，lx；

——光源的光通量，lm；

N——光源数量；

U——利用系数；

A——工作面面积；

K——灯具的维护系数。

（2）、利用系数U

利用系数是投射到工作面上的光通量与自然光源发射出的光通量之比，可由式（3-2）计算

1U （3-2）

式中 ——光源的光通量，lm；

1——自然光源发射，最后投射到工作面上的光通量，lm。

（3）、室内空间的表示方式

室内空间的划分如图3-1所示。

室空间比

blblhRCRr••5 （3-3）

顶棚空间比

RCRhhblblhCCRrcc••5 （3-4） 3 / 16 顶棚空间地板空间室内空间 chfhrh

地板空间比

RCRhhblblhFCRrff••5 （3-5）

以上式中：

l——室长，m；

b——室宽，m；

ch——顶棚空间高，m；

rh——室空间高，m；

fh——地板空间高，m。

当房间不是正四边形时，因为，墙面积=blhr2

地面积lb

则式（3-3）可改写为

地面积墙面积5.2RCR （3-6）

（4）、有效空间反射比和墙面平均反射比

为使计算简化，将顶棚空间视为位于灯具平面上，且具有有效反射比cc的假想平面。同样，将地板空间视为位于工作平面上，且具有有效反射比fc的假想平面，光在假想平面上的反射效果同实际效果一样，有效空间反射比由式（3-7）计算

00AAAAsseff （3-7）

NiiNiiiAA11 （3-8）

上二式中 eff——有效空间反射比；

0A——空间开口平面面积，2m；

sA——空间表面面积，2m； 图3-1 室内空间的划分 4 / 16 ——空间表面平均反射比；

i——第i个表面反射比；

iA——第i个表面面积，2m；

N——表面个数。

若已知空间表面（地板、顶棚或墙面）反射比（i、c或w）及空间比，及可从事先算好的表上求出空间有效反射比。

为简化计算，把墙面看成一个均匀的漫射表面，将窗子或墙上的装设品等综合考虑，求出墙面平均反射比来体现整个墙面的反射条件。墙面平均反射比由式（3-9）计算

wgggwwwavAAAA （3-9）

式中 wA、w——墙的总面积（包括窗面积），2m和墙面反射比；

gA、g——玻璃窗或装饰物的面积，2m和玻璃窗式装饰物的反射比。

根据式（3-1），灯数可按式（3-10）计算

UKAENAV （3-10）

式中各符号意义同式（3-1）。

3.3 照明设计

3.3.1 光源类型的选择

光效应的典型数据

白炽灯（GLS灯） 10-15Wlm/

低压卤素灯 15-30Wlm/

高压汞灯 40-55Wlm/

紧凑型荧光灯 45-77Wlm/

金卤灯 60-100Wlm/

荧光灯 60-100Wlm/

高压钠灯 100-140Wlm/

本设计进行的是一般照明设计，根据以上数据，综合经济效益、节能、技术难度等因素，本设计中所用光源均采用荧光灯。

5 / 16 3.3.2 照明设计举例

1、停车场照明设计

（1）、地下停车场照明的照度标准如表3-1

表3-1 地下停车场照明的照度标准值

（地下建筑照明设计标准 CECS45—92）

类 别 参 考 平 面 照明标准值（lx）

低 中 高

车 道 地 面 30 50 75

停 车 位 地 面 20 30

50

本设计车道取50lx，停车位取30lx。

（2）、灯具、光源选择：MQ型筒灯光灯具，13W紧凑型荧光灯，光通量=900lm，吸顶安装。

（3）、照度计算

相关数据：

停车位：室长l=64.8m，室宽b=12.6m，顶棚空间高ch=0m，顶棚反射比c=0.7，室空间高rh=3m，墙反射比r=0.5，地面高fh=0m，地面反射比f=0.2。

车 道：室长l=10.8m，室宽b=5.7m，其他数据与停车位相同。

计算空间比：

停车位：由式（3-3）、（3-4）、（3-5），计算得

4.16.128.646.128.6435RCR

0FCR，0CCR。

停车道：47.58.107.58.1035RCR

0FCR，0CCR

有效反射比：（无窗）

7.0ccc

2.0ffc

w=0.5

查表1-2得 维护系数 K=0.7

由《照明设计手册》P.100，MQ型筒灯光参数得

停车位：1RCR 67.0U

2RCR 60.0U 6 / 16 由以上数据内插得，4.1RCR 642.0U

车 道：4RCR 47.0U

灯数计算：

停车位：56.607.0642.09006.128.6430UKAENAV

灯数取整，同时结合灯具布置的均匀对称性，取N=63。

车道： 4.107.047.09007.58.1050UKAENAV

同上，结合实际取N=12。

照度计算 ：

停车位平均照度：AUKNEav=2.316.128.647.0642.090063lx

车道平均照度：7.577.58.107.047.090012AUKNEavlx

均符合设计要求。

表3-2 维护系数（地下建筑照明设计标准CECS45—92）

环境污染特性 工作房间或场所举例 维护系数

清 洁 办公室、病房、客房 0.75

一 般 商 场 营 业 厅 0.70

污染严重 厨 房 0.60

注：①对特别清洁的房间如手术室可取0.8.；

②本表适用于荧光灯、高强度气体放电灯，当采用卤钨灯、白炽灯时，维护系数可提高0.05。

2、地下室走道、楼梯间、水泵房照明设计

（1）、照度选择：根据《地下建筑照明设计标准》CECS45—92（通用房间照明的照度标准值）走道，楼梯间照度参考面为地平面，照度取50（lx）；（设备房间照明的照度标准值）水泵房照度参考面为地平面，照度取30（lx）。

（2）、灯具、光源选择：

走道、水泵房：灯具型号GF-1，光源18W荧光灯，光通量1200lm，吸顶安装。

楼梯间：灯具型号GF-1，光源24W荧光灯，光通量1800lm，吸顶安装。

7 / 16 （3）、照度计算

相关数据：

走道：墙面积310.8㎡，地面积300.68㎡，顶棚空间高ch=0m，顶棚反射比c=0.7，室空间高rh=3m，墙反射比r=0.5，地面高fh=0m，地面反射比f=0.2。

楼梯间：地面积21.6㎡，墙面积61.2㎡。其他数据与走道相同。

水泵房：室长l=9m，室宽b=4.5m。其他数据与走道相同。

计算空间比：

由式（3-3）、（3-4）、（3-5）、（3-6），计算得得：

走道：6.268.3008.3105.2RCR

楼梯间：1.76.212.615.2RCR

水泵房：55.495.4935RCR

CCR=0，FCR=0。

有效反射比：（无窗）

7.0ccc

2.0ffc

w=0.5

查表1-2得 维护系数 K=0.7

由《照明设计手册》P.74，单管蝠翼式配光荧光灯光度参数得

走道： 2RCR 77.0U

3RCR 69.0U

由以上数据内插得，6.2RCR 722.0U

楼梯间：7RCR 45.0U

8RCR 40.0U

由以上数据内插得， 1.7RCR 445.0U

水泵房：5RCR 56.0U

合集下载

民用建筑中电气节能设计论文

民用建筑中电气节能设计论文

关于民用建筑中电气节能设计的探讨

摘要：文章从供配电系统、照明系统、空调系统等方面讨论了民用建筑中电气节能设计要点，以供参考。

关键词：民用建筑；电气；节能设计

abstract: this article from the power supply system,

lighting system, air conditioning system discussed as in

civil building electric energy conservation design points,

to for reference.

keywords: civil building construction; electrical; energy

saving design

中图分类号：s611文献标识码：a文章编号：

随着人口的增加，工业的发展，人民生活水平的提高，对能源的消耗也急剧增加，我国作为一个能源消费大国，能源危机迫在眉睫，节能减排成为当前经济活动中的头等大事已提到议事日程。目前，我国建筑能耗约占全社会总能耗的27％左右，而节约二次能源——电能，如何降低损耗、高效利用，如何将节能技术合理应用到工程项目当中，已成为建筑电气设计的焦点。笔者将结合自己多年的实践经验，对民用建筑中电气节能设计进行探讨。

一、供配电系统的节能设计

供配电系统的节能设计主要目的在于减少变压器以及线路上的电能损耗。对于变压器来说，减少变压器上的电能损耗，首先是要

选择空载损耗低、节能型的变压器，可以选用s9，sl9，sc8型油浸变压器或干式变压器，这些变压器采用优质冷轧取向硅钢片，钢片的磁畴方向一致加上45°全斜接缝结构，能够有效减少铁芯的涡流损耗以及漏磁损耗。其次是选用绕组阻值小的变压器，绕组阻值大，则电流损耗也大，在这方面要尽可能选用铜芯变压器，因为金属铜的电阻小，这样当电流通过时，电流损耗也就比较小。

建筑电气设计与节能措施论文

建筑电气设计与节能措施论文

浅谈建筑电气设计与节能措施

摘要：随着社会经济的发展，现代建筑的功能越来越强，建筑电气的重要性也日益明显。本文着重分析了设计中应该注意的问题并阐述了民建电气设计中的原则与节能措施。

关键词：建筑电气；设计 ；节能措施 ；注意问题

abstract: as social and economic development of modern

architecture, the importance of building electrical

increasingly obvious. this article focuses on the design

should pay attention to the problem and described the

principle of the cdnca electrical design and energy-saving

measures.key words: electrical construction; design;

energy-saving measures; attention problems

中图分类号：tl372+.3 文献标识码：a文章编号：2095-2104（2012）

一、民建电气设计中应注意的问题 1、配电回路问题。 每户住宅室内配电回路不能过少,由于配电回路少,每回路所带的负荷就增大,实际等于减少了导线截面。从配电箱出来的分支回路主要有空调电源插座、电源插座、照明、厨房电源插座、卫生间电源插座等。而目前在住宅中，起居室、卧室都会有空调，根据空调器负荷大小，空调回路应有2个，回路数量一般不少于5个，分支回路导线截面不应小于2.5m㎡铜芯绝缘导线，导线基本上都采用铜芯绝缘线穿管或电缆暗敷设方式，穿线管采用符合阻燃性能要求的

建筑电气工程中照明节能设计

建筑电气工程中照明节能设计

浅析建筑电气工程中照明节能设计

【摘 要】随着城市建设迅速发展，照明用电水平也逐年提高，用电量日趋增大，特别是商业楼宇和营业性餐厅，照明负荷有的甚至超过了空调负荷而跃居各种用电之首。目前，我国照明所消耗的电能约占电力总消耗量的1/6。提高照明系统的能效水平无疑将较大幅度降低照明能耗，有效缓解电力供应紧张的局面。鉴于此，本文对建筑电气工程中照明节能设计进行了探讨。

【关键词】建筑；照明；节能设计

一、前言

目前，我国建筑照明能耗已成为一个国家总能耗的重要组成部分，我国照明能耗约占全国总能耗的 12%—20%。人们已经认识到照明节电不仅节约资源、减少污染、保护环境，而且成为人类社会可持续发展的重要途径。国家建设部对照明节能设计的要求就是在保证不降低作业面视觉要求、不降低照明质量的前提下，利用电能、太阳能等能源，力求最大限度地减少照明系统中的能耗损失。建筑照明量大而面广，故照明节能的潜力很大。

二、建筑照明节能设计的方法

1、照明灯具的选用

合理选择节能灯具是建筑照明实现节能的重要措施，荧光灯是应用广泛，用量最大的气体放电光源，它具有结构简单、光效高、发光柔和、寿命长、无频闪和无电磁辐射等优良性能，把它应用到建筑物照明中会取得良好的照明和节电效果。荧光灯的发光效率是白炽灯的4-5倍，寿命是白炽灯的7-8倍，是高效节能光源。荧光灯按其外形又可分为双端和单端荧光灯。双端荧光灯绝大多数是直管形，根据灯管的直径不同，预热式直管荧光灯有多种类型。例如单端荧光灯外形众多，如h形、u形、环u、环形、球形、螺旋形等，灯头均在一端。带有镇流器和标准灯头，并使之为一体的荧光灯称为自镇流荧光灯。这种灯在不损坏其结构时是不可拆卸的。自镇流荧光灯集白炽灯和荧光灯的优点，具有光效高、寿命长、显色性好、使用方便等优点，它与各种类型的灯具配套，可制成台灯、壁灯、吊灯、装饰灯等，适用于家庭、商店、宾馆等照明。高强气体放电灯包括高压汞灯、高压钠灯、高显钠灯、金属卤化物灯等。这些光源各有优势，把它们有选择地应用到照明中也一定会取得很好的节能效果。

教学楼各系统电气设计毕业论文

教学楼各系统电气设计毕业论文

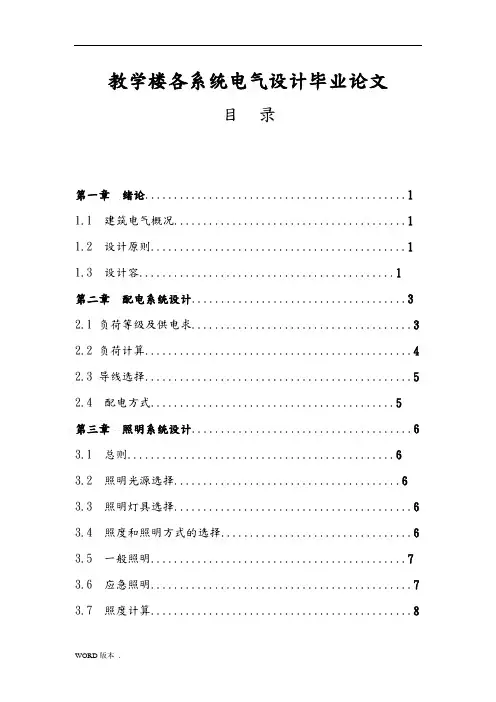

WORD版本 . 教学楼各系统电气设计毕业论文
