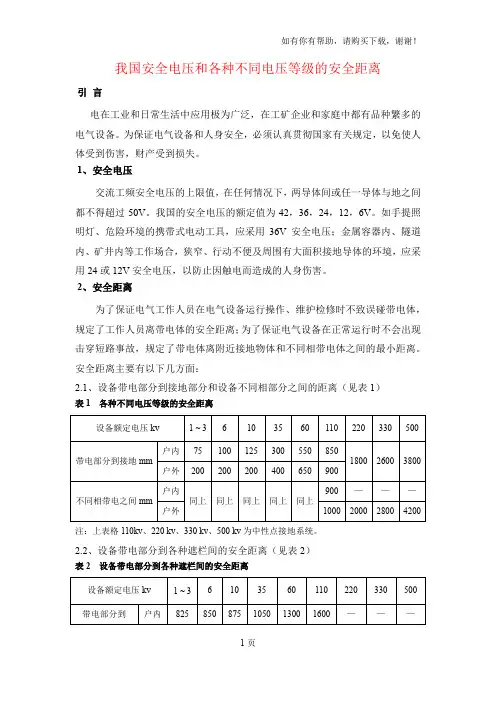

1页 我国安全电压和各种不同电压等级的安全距离

引 言

电在工业和日常生活中应用极为广泛，在工矿企业和家庭中都有品种繁多的电气设备。为保证电气设备和人身安全，必须认真贯彻国家有关规定，以免使人体受到伤害，财产受到损失。

1、安全电压

交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42，36，24，12，6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压；金属容器内、隧道内、矿井内等工作场合，狭窄、行动不便及周围有大面积接地导体的环境，应采用24或12V安全电压，以防止因触电而造成的人身伤害。

2、安全距离

为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面：

2.1、设备带电部分到接地部分和设备不同相部分之间的距离（见表1）

表1 各种不同电压等级的安全距离

设备额定电压kv 1～3 6 10 35 60 110 220 330 500

带电部分到接地mm 户内 75 100 125 300 550 850

1800 2600 3800

户外 200 200 200 400 650 900

不同相带电之间mm 户内

同上 同上 同上 同上 同上 900 — — —

户外 1000 2000 2800 4200

注：上表格110kv、220 kv、330 kv、500 kv为中性点接地系统。

2.2、设备带电部分到各种遮栏间的安全距离（见表2）

表2 设备带电部分到各种遮栏间的安全距离

设备额定电压kv 1～3 6 10 35 60 110 220 330 500

带电部分到 户内 825 850 875 1050 1300 1600 — — — 如有你有帮助，请购买下载，谢谢！

安全距离及其相关安全要求

安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿

透距离

1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量

的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面

测量的最短距离。 电气间隙的决定：

根据测量的工作电压及绝缘等级，即可决定距离

一次侧线路之电气间隙尺寸要求，见表3及表4

二次侧线路之电气间隙尺寸要求见表5

但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥

2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避

免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm

一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）

一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件

二次侧部分之电隙间隙≥0.5mm即可

二次侧地对大地≥1.0mm即可

附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，

以减少其距离，使确认为最糟情况下，空间距离仍符合规定。 爬电距离的决定：

根据工作电压及绝缘等级，查表6可决定其爬电距离

但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，

保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电

源。

（2）、一次侧交流对直流部分≥2.0mm

（3）、一次侧直流地对地≥4.0mm如一次侧地对大地

（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间

距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可

（6）、二次侧地对大地≥2.0mm以上

（7）、变压器两级间≥8.0mm以上

3、绝缘穿透距离：

应根据工作电压和绝缘应用场合符合下列规定：

——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；

——附加绝缘最小厚度应为0.4mm；

——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降

电气设备与建筑物安全距离要求

说起电气设备和建筑物之间的安全距离，很多人可能会觉得这就是一些冷冰冰的规定，和咱们的生活好像没啥关系。其实不然，咱们每个人的日常生活中，电气设备和建筑物的安全距离就像是“潜伏”的守护者，随时在保护着我们不受电气火灾的威胁，避免出现意外。想象一下，你家里要是有个电线短路，或者电器着火，跟邻居的墙壁太近，那可就麻烦了。真要发生点什么，咱们就得“哭天喊地”了，知道不？

你看，电气设备和建筑物之间的距离其实就是一个安全的“缓冲区”。你家电表箱、配电箱、各种电器，如果离墙太近，或者说跟建筑结构挤在一起，万一发生电路短路或者过载，火花蹦出来，就容易引发火灾。更别说一些电线外露的地方，危险系数可大了。所以，国家有专门的规定来要求咱们这些设备必须有一定的间距。说白了，就是让电气设备和建筑物之间有个“安全距离”，好让发生故障时，设备能自我“喘口气”，不会迅速引发火灾或者电气事故。

这个“安全距离”可不是胡乱定的，它是有科学依据的。举个简单的例子，如果电器离墙太近，热量散不出去，电器的温度就会升高，发生火灾的风险也就大了。所以，按规定，电气设备应该和建筑物保持一定的距离，至少要有足够的空间来散热。要是大家家里有装过电气设备，应该知道，安装时，电工都会提醒你留点空间，不能让设备贴着墙，尤其是那些大功率的电器，距离越远越安全。咱们都知道，越是靠近火源的地方，火就越容易蔓延。所以，这种“安全距离”是为了减少电气故障对建筑物造成的危害。像是咱们日常见到的空调外机、热水器等大电器，它们的放置位置必须经过精心设计，避免和周围环境太过“亲密接触”，不然就容易引发火灾。

说到这里，可能会有些人觉得，“咱家这么多年没发生过什么事，安全距离有那么重要吗？”答案是：当然重要！就像咱们常说的，“宁可错杀一千，绝不放过一个”。电气设备一旦出问题，那真不是闹着玩的。想想看，要是出了点火灾，咱们光想着赔钱、买房子可不行，更重要的是人命关天。所以，电气设备和建筑物之间的“安全距离”，就像是那条“防火墙”，它能最大限度地减少事故发生时的损失，让咱们的家更加安全，生活更加美好。

电气安全间距标准

电气安全间距的标准是根据特定的电气安规和标准来确定的。其中，IEC60950和GB4943-2011标准是涉及电气安全间距的重要标准。这些标准规定了不同电压等级所需的最小安全距离，包括电气间距和爬电距离两种类型。

电气间隙是指两个导电体之间在空气中的最短距离。最小电气绝缘间隙的确定依赖于特定的表格（如表格2J、2K和2L），这些表格基于交流电网电压有效值和过电压类别来确定交流电网电源瞬态电压。如果实测电压峰值B大于交流电网峰值，则最小电气间隙为C1+C2的和；如果B小于或等于交流电网峰值，则最小电气间隙等于C1。

这些标准和规定的目的是确保电气设备的安全性，防止电气故障和事故，特别是在高压和高电流环境下。在设计和测试电气设备时，确保符合这些安全间距标准是至关重要的。
