线路电气安全距离

各电压等级安全距离电压等级安全距离是指在不同电压等级下，人与电气设备之间必须保持的安全距离，以避免发生电击事故。

不同电压等级对应着不同的安全距离要求，下面我们将分别介绍各个电压等级下的安全距离标准。

1. 低压电压等级（1000V以下）在低压电压等级下，安全距离一般为0.5米。

这意味着在1000V以下的电气设备周围，人员必须保持至少0.5米的安全距离，以避免接触到带电部分而发生电击事故。

在进行维修、检查或操作电气设备时，必须严格遵守这一安全距离要求，确保人身安全。

2. 中压电压等级（1000V-10000V）在中压电压等级下，安全距离要求相对较高，一般为1米至2米。

由于中压电气设备的电压较高，电击事故的危险性也相对增加，因此需要保持更大的安全距离。

在这一电压等级下工作时，人员必须格外小心谨慎，严格遵守安全距离标准，确保自身安全。

3. 高压电压等级（10000V以上）高压电压等级下，安全距离要求最高，一般为3米至5米甚至更远。

高压电气设备具有极高的电压，一旦发生电击事故，后果将不堪设想。

因此，在高压电压等级下工作时，人员必须严格遵守安全距离标准，保持足够远的距离，确保自身安全。

总的来说，无论是低压、中压还是高压电压等级，保持安全距离都是至关重要的。

只有严格遵守安全距离标准，才能有效预防电击事故的发生，保障人身安全。

在工作中，人员必须牢记安全第一的原则，时刻注意周围电气设备的电压等级，并根据实际情况保持相应的安全距离。

在日常生活中，我们也要注意电气设备的安全距离，避免触碰带电部分造成意外伤害。

同时，加强安全意识培训，提高员工对电气安全的重视程度，是预防电击事故的关键所在。

只有通过不懈的努力和严格的管理，才能有效避免电击事故对人身安全造成的危害，确保工作和生活的安全无忧。

关于接触网的安全距离1.停电作业时，作业人员（包括所持的机具、材料、零部件等）与周围带电设备的距离不得小于下列规定：220KV为3000mm；110KV为1500mm；25KV和35KV为1000mm；10KV及以下为700mm。

2.间接带电作业时，作业人员（包括其所携带的非绝缘工具、材料）与带电体之间须保持的最小距离不得小于1000mm，当受限制时不得小于600mm。

3.架空电线路跨越接触网时，与接触网的垂直距离：10KV及以上到110KV：不小于3000mm220KV：不小于4000mm330KV：不小于5000mm500KV：不小于6000mm4．接触网带电部分至固定接地物的距离，不小于300mm，距机车车辆或装载货物的距离，不小于350mm；跨越电气化铁路的各种建筑物与带电部分最小距离，不小于500mm。

5．在接触网支柱及距接触网带电部分5000mm范围内的金属结构物须接地。

天桥及跨越桥跨越接触网的地方，应按规定设置安全栅网。

6．除专业人员外，与牵引供电设备带电部分的距离，不得小于2000mm。

7．在电气化铁道区段使用架空索道或绞车时，应先做好调查研究，其钢丝绳离接触网带电部分最小距离应大于5000mm，并有接地。

8．进行V型天窗作业应具备的距离条件：①上、下行接触网带电设备间的距离大于2m，困难时不小于1.6m。

②上、下行接触网带电设备距下、上行电力机车受电弓瞬时距离大于2m，困难时不小于1.6m。

③距上、下行或由不同馈线供电的设备间的分段绝缘器其主绝缘爬电距离不小于1.2m。

④所有上、下行线间横向分段绝缘子串，爬电距离必须保证在1.2m及以上，污染严重的区段要达到1.6m。

9.隔离开头引线距接地体的距离不小于330mm；隧道内支持结构的带电体距接地体的绝缘距离正常情况下为300mm以上。

10．接触网供电线在最大弧垂时距居民区及车站站台地面最小距离7000mm。

11.支柱在行人较多的地方接地线应埋入地下100mm。

文件编号：GD/FS-4552（操作规程范本系列）电气施工中设备的安全距离及要求详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________电气施工中设备的安全距离及要求详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，二次侧线路之电气间隙尺寸要求，但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

线路电气安全距离电力线路是电力输送系统的重要组成部分，是维持社会经济发展的关键基础设施之一。

然而，电力线路在运行过程中也存在一定的安全隐患，因此需要严格保障线路电气安全距离的合理设置。

本文将从以下几个方面阐述线路电气安全距离的重要性及其设置要点。

电气安全距离的定义电气安全距离指的是在规定条件下，人与电气装置、电力设施之间的安全距离。

该距离应足以避免电气事故造成的伤害和损失。

根据国家标准，电气装置工作区的电气安全距离应该至少达到2.5米，电气设施的电气安全距离应该达到6米以上。

当然，这并不是绝对的数值，具体应根据不同的场所和情况进行设置。

线路电气安全距离的重要性线路电气安全距离的设置直接关系到人们的生命财产安全，因此具有非常重要的意义。

首先，线路电气设备存在放电现象，如果人接近电气设备的范围内，会将身体作为导体，导致电流通过身体，产生电击反应。

严重的话可能导致生命危险。

因此，为了防止电气事故的发生，线路电气安全距离需要设置并得到严格遵守。

其次，线路电气设施的工作可能会产生电磁波辐射，长时间在电磁波辐射范围内会有一定的健康危害。

设置较大的电气安全距离可以减少人们在电磁波辐射范围内的时间，对于维护人们的身体健康也很有必要。

最后，线路电气设备在发生故障时也会产生电弧光，这不仅会导致电力设备的损坏，而且会对人员造成伤害。

适当增加电气安全距离可以有效减少电弧光造成的损伤和伤害。

线路电气安全距离的设置要点针对不同的线路类型和环境条件，需要进行不同的电气安全距离设置。

一般来讲，设置电气安全距离的要点主要包括以下几个方面：考虑线路类型不同类型的线路对应不同的电气安全距离。

例如，高压线路和中压线路的电气安全距离相对于低压线路要更大。

此外，交流线路和直流线路的电气安全距离也存在差异。

考虑线路电流电气安全距离的设置还需要考虑线路中传输的电流大小。

通常来讲，当电流越大时，电气安全距离也需要设置得更大。

线路电流的大小可以根据相关规定和计算进行确定。

电气安全距离电气安全距离是指在电气设备运行时，人员和设备之间需要保持的安全距离。

这个安全距离的设定是为了保障人员和设备的安全，避免因接触电气设备而导致的电击、火灾等事故发生。

在工业生产和日常生活中，我们经常会接触到各种各样的电气设备，因此了解和遵守电气安全距离的规定至关重要。

首先，我们需要了解不同电气设备的安全距离标准。

根据国家相关标准规定，一般低压电气设备的安全距离为0.5米，而高压电气设备的安全距离则需要更大，根据具体情况可能需要达到数米甚至数十米。

在实际操作中，我们需要根据具体设备的额定电压、电流等参数来确定安全距离的具体数值，以确保人员和设备的安全。

其次，需要注意的是在电气设备周围的工作环境。

有些情况下，由于工作环境的狭小或复杂，可能会导致电气设备的安全距离无法满足标准要求。

在这种情况下，我们需要采取其他措施来确保安全，比如在设备周围设置警示标识、限制人员通行等，以降低意外事故的发生概率。

另外，对于操作电气设备的人员来说，必须严格遵守安全操作规程，穿戴好相应的防护用具，并接受相关的安全培训。

只有做好了这些基础工作，才能更好地保障自身和他人的安全。

此外，定期对电气设备进行检测和维护也是非常重要的。

通过定期的维护检查，可以及时发现设备存在的安全隐患，并进行及时修复，以避免事故的发生。

总之，电气安全距离对于保障人员和设备的安全至关重要。

我们每个人都应该对电气安全距离有所了解，并严格遵守相关规定，做好自我防护，以避免意外事故的发生。

同时，企业和相关部门也应加强对电气安全距禿的宣传和管理，提高人们对电气安全的重视程度，共同营造一个安全的工作和生活环境。

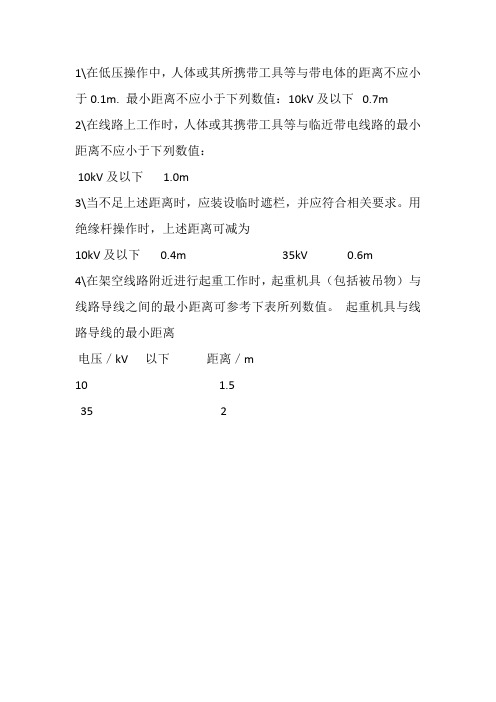

1\在低压操作中，人体或其所携带工具等与带电体的距离不应小于0.1m. 最小距离不应小于下列数值：10kV 及以下 0.7m
2\在线路上工作时，人体或其携带工具等与临近带电线路的最小距离不应小于下列数值：
10kV 及以下 1.0m
3\当不足上述距离时，应装设临时遮栏，并应符合相关要求。

用绝缘杆操作时，上述距离可减为
10kV 及以下 0.4m 35kV 0.6m
4\在架空线路附近进行起重工作时，起重机具（包括被吊物）与线路导线之间的最小距离可参考下表所列数值。

起重机具与线路导线的最小距离
电压／kV 以下距离／m
10 1.5
35 2。

When enthusiasm becomes a habit, there is no place for fear and worry.悉心整理助您一臂之力（页眉可删）电气施工中设备的安全距离及要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，二次侧线路之电气间隙尺寸要求，但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

什么是电气安全距离?电气安全距离的分类和要求什么是电气安全距离?人与带电体、带电体与带电体、带电体与地面(水面)、带电体与其他设施之间需保持的最小距离，又称安全净距、安全间距。

安全距离应保证在各种可能的最大工作电压或过电压的作用下，不发生闪络放电，还应保证工作人员对电气设备巡视、操作、维护和检修时的绝对安全。

各类安全距离在国家颁布的有关规程中均有规定。

当实际距离大于安全距离时，人体及设备才安全。

安全距离既用于防止人体触及或过分接近带电体而发生触电，也用于防止车辆等物体碰撞或过分接近带电体以及带电体之间发生放电和短路而引起火灾和电气事故。

安全距离分为线路安全距离、变配电设备安全距离和检修安全距离。

线路安全距离指导线与地面(水面)、杆塔构件、跨越物(包括电力线路和弱电线路)之间的最小允许距离。

变配电设备安全距离指带电体与其他带电体、接地体、各种遮栏等设施之间的最小允许距离。

检修安全距离指工作人员进行设备维护检修时与设备带电部分间的最小允许距离。

该距离可分为设备不停电时的安全距离、工作员工作中正常活动范围与带电设备的安全距离、带电作业时人体与带电体间的安全距离。

电气安全距离的分类根据各种电气设备（设施）的性能、结构和工作的需要，安全间距大致可分为以下四种：（1）各种线路的安全间距。

（2）变、配电设备的安全间距。

（3）各种用电设备的安全间距。

（4）检修、维护时的安全间距。

电气安全距离要求:500kV：5m220kV：3m110kV：1.5m35kV：1m10kV：0.7m10kV线路在各种环境中的对地安全距离10KV电力线路与居民区及工矿企业地区的安全距离为6.5米；非居民区，但是有行人和车辆通过的安全距离为5.5米；交通困难地区的安全距离为4.5；公路路面的安全距离7米；铁道轨顶的安全距离为7.5米；通航河道最高水面的安全距离为6米；不通航的河流、湖泊（冬季水面）的安全距离5米。

施工用电安全距离与外电防护范本一、施工用电安全距离施工现场用电安全是保障工程施工安全和人身安全的重要环节。

在施工现场，存在着大量的电气设备和线路，为了防止电气事故的发生，需要遵守一定的安全距离。

1.施工区域内的安全距离施工区域是指与建筑物、设备等相隔一定距离范围内的区域。

对于施工区域内的安全距离，应根据不同电气设备的等级和电流大小来确定。

（1）低压电气设备的安全距离一般为0.5m，如低压开关箱、低压电缆线路等。

（2）高压电气设备的安全距离一般为1.5m，如高压开关柜、高压电缆线路等。

（3）设备的高度决定安全距离的高度，如设备高度为1.5m，则安全距离为1.5m。

2.施工区域外的安全距离施工区域外是指建筑物、设备等的边界范围以外的区域。

对于施工区域外的安全距离，应根据施工现场的具体情况来确定。

（1）一般情况下，施工区域外的安全距离为5m，以防止电气事故波及到施工区域之外的人员和设备。

（2）如果施工现场周围存在有敏感设备或易燃易爆物品时，施工区域外的安全距离应按照相关规定进行调整。

3.施工车辆与电气设备的安全距离在施工现场中，施工车辆与电气设备之间需要保持一定的安全距离，以防止车辆碰撞、线缆接触等情况发生。

（1）施工车辆与低压电气设备之间应保持1.5m的安全距离。

（2）施工车辆与高压电气设备之间应保持3m的安全距离。

另外，施工车辆在行驶过程中应避免经过电气设备的下方，以免发生接触事故。

二、外电防护范本外电防护是对施工现场中外部电源的预防和保护措施。

因为在施工现场，可能会有外部的电源线路和设备与用电设备产生干扰或威胁，所以需要采取相应的措施进行防护。

1.外电源线路防护范本（1）外电源线路应设立隔离带或警示标识，禁止未经授权的人员靠近。

（2）外电源线路与用电设备之间应保持一定的安全距离，如有必要，应设置防护栅栏或阻隔带。

（3）外电源线路与用电设备之间的交叉线路应采取隔离措施，以防止干扰和接触事故的发生。

标准（一）、高低压线路的安全距离高压电气设备：对地电压在10KV、35KV、110 KV、220 KV及以上；低压电气设备：对地电压单相为220v，三相电压为380v。

1）、高压导线与建筑物之间的最小距离1、设备不停电时的安全距离1、GB50254-96电气装置安装工程低压电器及验收标准1）、落地安装的低压电器，其底部宜高出地面50～100mm。

2）、操作手柄转轴中心与地面高度，宜为1200～1500 mm；侧面操作的手柄与建筑或设备的距离，不宜小于200 mm。

3）、低压断路器的安装，应符合产品的技术文件的规定；当无明确规定时，宜垂直安装，其倾斜度不大于5度。

4）、落地安装的低压电器其底部宜高出地面50-100mm。

5）不同相的母线最小电气间隙1）、母线槽水平安装时每节母线槽应不少于2个支架，转弯处应增设支架加强，垂直过楼板时要选用弹簧支架。

2）、每节母线槽的绝缘电阻不小于20 MΩ.3）、导线敷设后应用500V兆欧表测试绝缘电阻，线路绝缘电阻不应大于0.5 MΩ4）、桥架水平敷设时距离地面高度一般不宜低于2.5m，垂直敷设时距离地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间（配电室、电气竖井等）内时除外。

5）、电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于200mm.电力电缆间不应小于300mm.6）、电力电缆在桥架内敷设时，电力电缆的总截面积不应大于桥架横截面积的60%，控制电缆不应大于75%。

7）、直埋电缆应使用铠装电缆，电缆的金属外皮两端要可靠接地，接地电阻不得大于10 Ω.埋设深度不小于0.7m，穿越农田时应不小于1m.3、成套配电装置柜体的安装标准：1）、多柜台成列安装时，应逐台按顺序陈列找平找正，并将柜间间隙调整为1mm左右。

2）、配电柜的接地应牢固、可靠，以确保安全。

装有电器的可开启的门应以裸铜软线与接地金属框架可靠连接。

3）、低压配电柜一般不靠墙安装，其背面通道宽度、正面通道宽度应符合规定。
