CB1N4520zh s4520ACVATIX TM电动执行器SQL321B..SQL361B..SQL351B..用于 VKF42..蝶阀·SQL321B..工作电压 AC 220 V 、2位 (SPDT)控制信号及辅助开关信号反馈·SQL361B..工作电压 AC 220 V 、DC 0…10 V 、4…20 mA 控制信号·SQL351B..工作电压 AC 220 V 、4…20 mA 控制信号，断信号保位·SQL361B150…B2650和SQL351B150…B2650可选辅助开关·标称旋转角度 90°·具有手轮和阀位指示·内置防凝加热元件·底法兰符合标准 EN ISO 5211用途在暖通空调系统中用于驱动 VKF42..系列蝶阀，作为截止阀和控制阀。
2 / 13型号概览产品型号物料编号工作电压控制信号位置反馈信号50 Hz 、90°情况下的定位时间额定扭矩[Nm]法兰连接EN ISO 5211SQL321B25S55164-A100AC 220 V 两位 (SPDT)辅助开关对1125F07SQL361B25S55164-A113AC 220 V DC 0…10 V, 4…20 mADC 0…10 V, 4…20 mA辅助开关对1125F07SQL351B25S55164-A114AC 220 V 4…20 mA 4…20 mA 辅助开关对1125F07SQL321B50S55164-A101AC 220 V 两位 (SPDT)辅助开关对2250F07SQL361B50S55164-A102AC 220 V DC 0…10 V ，4…20 mADC 0…10 V ，4…20 mA辅助开关对2250F07SQL351B50S55164-A115AC 220 V 4…20 mA 4…20 mA 辅助开关对1950F07SQL321B150S55164-A103AC 220 V 两位 (SPDT)辅助开关对39150F07SQL361B150S55164-A104AC 220 V DC 0…10 V ，4…20 mA DC 0…10 V ，4…20 mA39150F07SQL351B150S55164-A116AC 220 V 4…20 mA 4…20 mA 39150F07SQL321B270S55164-A105AC 220 V 两位 (SPDT)辅助开关对39270F10SQL361B270S55164-A106AC 220 V DC 0…10 V ，4…20 mA DC 0…10 V ，4…20 mA39270F10SQL351B270S55164-A117AC 220 V 4…20 mA 4…20 mA 39270F10SQL321B570S55164-A107AC 220 V 两位 (SPDT)辅助开关对47570F12/F10SQL361B570S55164-A108AC 220 V DC 0…10 V ，4…20 mA DC 0…10 V ，4…20 mA47570F12/F10SQL351B570S55164-A118AC 220 V 4…20 mA 4…20 mA 47570F12/F10SQL321B1400 S55164-A109AC 220 V 两位 (SPDT)辅助开关对471400F14SQL361B1400 S55164-A110AC 220 V DC 0…10 V ，4…20 mA DC 0…10 V ，4…20 mA471400F14SQL351B1400S55164-A119AC 220 V 4…20 mA 4…20 mA 471400F14SQL321B2650 S55164-A111AC 220 V 两位 (SPDT)辅助开关对1052650F16SQL361B2650 S55164-A112AC 220 V DC 0…10 V ，4…20 mA DC 0…10 V ，4…20 mA1052650F16SQL351B2650S55164-A120AC 220 V4…20 mA4…20 mA1052650F16订货执行器、蝶阀和附件均须单独定购。
M 0360智能电动执行机构使用说明书（宁波钢铁特殊订货2012.2）重庆川仪自动化股份有限公司执行器分公司V02J1110前言■关于本使用说明书（1）本使用说明书应交付给最终用户使用，敬请爱惜和妥善保存；（2）在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的方法；（3）本使用说明书力求能完整地叙述该产品的功能，但我厂不保证这些功能能符合用户的特殊用途；（4）未经许可，严禁摘录或复制本使用说明书的部分或全部内容；（5）本使用说明书的内容如有变动恕不事先通告；（6）在编写本使用说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我厂市场部联系。
■安全使用注意事项（1）为了防护和确保本产品以及由本产品所控制的系统的安全，在产品的使用过程中必须严格按本使用说明书中与安全有关的说明和注意事项操作，否则一切后果自负，我厂概不负责；（2）如果独立的防护装置或安全电路要安装于本产品或本产品所控制的系统，务请将这些电路装于本产品的外部，请勿试图对本产品进行改动或将这些电路装于本产品的内部；（3）当您更换产品的零部件或消耗品时，请采用我厂的推荐品。
■关于本产品的免责事宜（1）除了在另行提供的保证书中所提及的，我厂对于产品不作任何保证；（2）因直接或非直接使用产品和不可预见的产品缺陷对当事人造成的任何损失，我厂不承担赔偿责任。
目录1 概述 (3)1.1 产品特点 (3)1.2 品种、规格 (3)1.3 主要技术参数 (3)2结构特征与工作原理 (4)2.1 总体结构及其工作原理、工作特性 (4)2.2 电气控制单元的工作原理 (4)3安装与对外接线 (5)3.1 直连式外形尺寸 (5)3.2 连接法兰尺寸 (5)3.3杠杆式外形尺寸63.4 执行机构的对外接线 (7)（1）线径选择 (8)（2）对外接线 (8)3.5 限位开关和力矩开关的调整 (9)4参数设置与操作 (10)4.1操作按键的定义 (10)4.2显示信息的规定 (10)4.3菜单设置 (10)4.4安装、调试后的验收试验 (14)5使用、操作 (15)6故障分析与排除 (16)7安全保护注意事项及故障处理 (16)7.1 安全保护注意事项 (16)7.2 出现故障时的处理程序和方法 (16)8保养与维护 (17)8.1 日常维护、保养、校准 (17)9运输、贮存 (16)10开箱及检查 (17)1.概述1.1 产品特点M03□□智能电动执行机构是内置伺服控制器，输出转角行程的执行单元仪表。
福建省力得自动化设备有限公司水轮发电机组智能控制终端操作说明手册版本号：V1.2*本说明书可能会被修改，请恕不另行通知!目录一、产品概述 (1)二、性能参数 (1)三、主要功能 (2)四、人机界面操作说明 (3)一、产品概述LD-HSA水轮发电机组智能控制终端是福建省力得自动化设备有限公司专为单机1000KW及以下、发电机出口电压为400V的低压水轮发电机组研发的智能控制产品，它是一款将安全、便捷、高效的新一代信息技术与制造装备融合的创新产品。
该终端采用高度集成化、标准化、模块化的设计理念，实现一键开停机、智能开停机；水位测量、机组转速测量、电气量测量、机组温度测控；微机自动准同期、励磁自动调节、水轮机的开度自动调节；发电机保护；互联网数据远程传输、智能手机远程控制等功能。
产品功能齐全、操作简单、质量可靠。
终端应用特点：提高水资源利用率，增加发电效益：LD-HSA终端采用水位闭环控制，根据前池水位自动调整水轮机的出力，使前池水位保持在较高水平，以维持在较高的落差下发电，从而提高单位水量的发电效益。
多机组自动调度，节省中控系统投资，提高发电效益：任何一台LD-HSA终端都可以设置为主机，实现没有专用中控设备的中控调度功能。
主机根据水情调度各从机组启停及分配各机组功率。
使得机组运行合理化，实现单位水量发电量最大化及机组运行损耗最小化。
进一步提高了发电效益。
降低劳动强度，提高自动化水平：LD-HSA终端集成了电量及非电量数据采集，微机自动准同期，SCR励磁控制，水轮机导叶开度控制，继电保护及互联网远程接口等设备。
实现了一键开停机及智能开停机。
LD-HSA终端能根据前池水位完成自动开启水轮发电机组，自动实现同期合闸；并网后自动调整负荷；当水位达到停机水位时，发电机自动停机。
整个发电过程都不需要人工去操作，有效降低值班人员的劳动强度，可实现电站的“无人值班”。
同时使得电站的机组运行更科学、更经济。
二、性能参数LD-HSA低压机组智能控制终端采用标准4U 11”机箱，机架式安装。
Smart 700、Smart 1000SIMATIC HMIHMI 设备Smart 700、Smart 1000操作说明法律资讯 警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的 目地由第三方使用而特别标示的。
责任免除我们已对印刷品中所述内容与硬件和软件的一致性作过检查。
然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。
XY-802开关柜智能操控装置（版本号：4.15）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2手车位置显示 (2)3.3接地开关位置显示 (3)3.4弹簧储能显示 (3)3.5带电显示及闭锁功能 (3)3.6自动加热除湿控制 (3)3.7智能语音防误提示功能 (3)3.8转换开关功能 (3)3.9温湿度传感器断线报警功能 (3)3.10通讯功能 (3)3.11温湿度显示 (3)3.12设置说明 (4)四、安装方式 (6)五、电气接线图 (7)六、运输与贮存 (7)七、保修期限及订货说明 (8)一、概述贤业电气XY-802开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。
高亮度LED显示器，显示当前温度、湿度值。
可选RS485通讯接口，通讯协议为MODBUS通讯协议。
适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。
二、技术指标工作电源:：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：有源输出报警输出口：无源输出闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒RS485通讯距离：≤1200米开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定-1-三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）01断路器合指示 10加热2指示02断路器分指示 11加热1指示03（1）、03（2）工作位置指示 12数码管显示04（1）、04（2）试验位置指示 13操作按键05接地开关合指示 14照明开关06接地开关分指示 15就地/远方转换07储能指示 16储能开关08带电显示及闭锁 17分/合闸转换开关09 过热指示3.1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。
索引1.绪论2.简介总览序列号操作模式防护等级安装位置旋转方向保护装置环境温度执行机构的交货状况标签3.包装.运输和储存简介储存长期储存4.安装说明4.1. 机械安装4.2 接线5. 启动5.1.变换执行机构到手动5.2.预先机械调节5.3.机械位置指示的调节(操作)5.4.SMARTCON的参数控制5.5.附加元件6. SMARTCON控制6.1.界面6.2.显示原理6.3.操作7. 参数7.1 参数组: 限位7.2. 参数组: 转矩7.3.参数组: 密码7.4.参数组: 位置7.5. 参数组: 数字输入7.6. 参数组: 数字输出7.7.参数组: 位置信号(选项)7.8.参数组: 步进运动7.9.参数组: 远程位置调节器(选项)7.10.参数组: PID远程位置调节器(选项)7.11.参数组: Profibus(选项)7.12.参数组: 多样性7.13.参数组: 电路板7.14.参数组: 数据记录8. 状态菜单8.1.状态8.2.历史8.3.数据记录9. 红外线连接10. 维护11.故障诊断12.保险丝13.备件14.推荐使用润滑剂主要部分润滑剂使用年限润滑剂要求15.培训16.关于机械部件的声明17.综述18.技术参数SMARTCON控制智能型执行机构操作手册(CSC0502e) 1.绪论本手册适合于具有SMARTCON控制的AB型SCHIEBEL执行机构.通过使用RISC处理器,执行机构的控制单元能够提供比我们到目前为止所知的控制更多的灵活性和舒适性.应用范围为工业阀门的控制.例如旋塞阀, 闸阀,蝶阀以及球阀.如有其他的应用,请联系我们.对于超出指定使用范围以外的使用所造成的损坏,SCHIEBEL公司不予以负责.由用户自行承担责任.必须遵守操作说明书来使用执行机构，请用户务必于使用前阅读此手册在接电操作期间不可避免的部分部件会带电压.所以操作电气系统或设备必须由熟练的电工本人来执行，或者是在电工的监督和控制下经过培训的人员来完成,他们必须遵守电工规则.务必遵守维护使用说明书,否则就不能保证执行机构安全.长久的运行.不遵守警告和注意可能会导致严重的后果.操作人员必须十分地熟悉在操作说明中所有的警告和注意恰当的运输,正确的贮藏.合理的安装.小心的试车.精心的维护，只有如此才能从根本上保证无故障的安全运行.2.简介总览图1序列号每一个执行机构都有独自的序列号,也称之为装配号.序列号是一个8位数.起始为生产年限.它被刻于执行机构的标牌(见图2)上(执行机构的标牌位于手柄的下方见图3).在SCHIEBEL公司的产品记录上将序列号作为执行机构唯一的证明(型号,尺寸,运行,选项,技术数据和检查报告)图2图3用于防爆的执行机构(依照EN 50014 标准)单独使用专有标牌(Eex,TüV-标准)图4操作模式有两种截然不同的操作模式：依照VDE0530DE 的开环控制（操作模式S2，开关型）和闭环控制（操作模式S4）。
有载分接开关使用说明书HM0.460.19011 CMD 型有载分接开关是华明集团多年来通过技术创新、经验积累而推出的高品质、高科技产品。
该产品保留了经过多年运行验证的部分结构，加上华明独创性的结构设计，提高了产品长期使用的可靠性。
CMD 有载分接开关设备最高电压为252kV，三相开关适用于设备最高电压为750kV 及以下各类变压器的中性点调压，单相开关适用中部调压等; 三相最大额定电流为三相1000A、单相2400A，频率50Hz。
在负载下变换变压器抽头以达到调整电压的目的。
CMD 型有载分接开关最大分接位置数为35(带转换选择器)。
CMD □－□/□ □-□ □ □ □转换选择器形式中间位置数最大工作位置数触头分度数（一相）分接选择器的绝缘等级代号设备最高电压(kV)最大额定通过电流(A)相数型号a．如10090 表示一相触头分度数为10，最大工作位置数为9，0表示不带转换选择器的线性调开关。
b．如10193W 表示一相触头分度数为10，最大工作位置数为19，中间位置为3，W 表示带极性转换选择器。
c．如10191G 表示一相触头分度数为10，最大工作位置数为19，中间位置为1，G 表示带粗调转换选择器。
CMD型有载分接开关是组合式有载分接开关，它由切换开关和分接选择器两大部分组成。
CMD型有载分接开关利用头部法兰安装在变压器箱盖上，通过其上的减速机构,伞齿轮盒(附件)与SHM-1型电动机构联接,实现电动或远控电动操作。
本使用说明书包括了CMD型有载分接开关的使用和安装所需的全部资料。
结构上如有改动，恕不另行通知。
1.1型号说明1.1.1基本连接图号图1 CMD型有载分接开关外形图C M D有载分接开关2图2 基本接线图线性调正反调粗细调绝缘距离符号说明a：同相细调压线圈首末端之间以及细调线圈末端与同相粗调线圈末端之间b：不同相的细调压线圈任意分接之间或不同相粗级调压线圈之间ao 工作分接与预选分接之间c1: 粗调绕组的首端和公共端子或载流触头之间c2: 不同相粗调绕组的首端之间d: 同相粗调绕组的首端和末端之间a1: 分接选择器之间电流<600A 切换开关1.1.2分接选择器绝缘水平分接选择器分3种不同绝缘等级，分别以B、C、D 表示，其内部绝缘水平见表1，基本接线图及绝缘距离符号说明见图2。

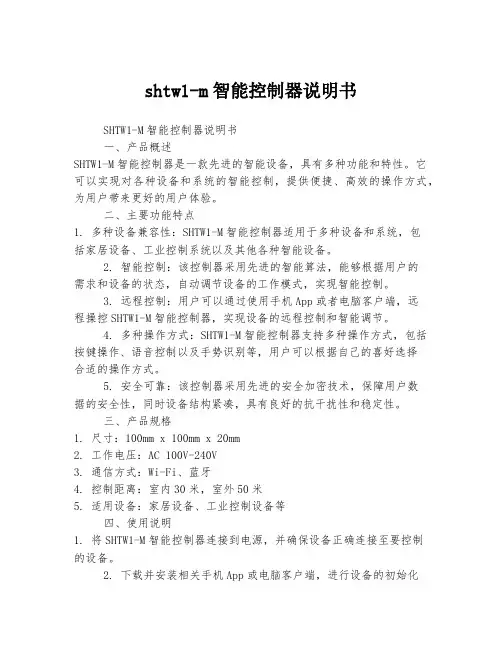

shtw1-m智能控制器说明书SHTW1-M智能控制器说明书一、产品概述SHTW1-M智能控制器是一款先进的智能设备，具有多种功能和特性。
它可以实现对各种设备和系统的智能控制，提供便捷、高效的操作方式，为用户带来更好的用户体验。
二、主要功能特点1. 多种设备兼容性：SHTW1-M智能控制器适用于多种设备和系统，包括家居设备、工业控制系统以及其他各种智能设备。
2. 智能控制：该控制器采用先进的智能算法，能够根据用户的需求和设备的状态，自动调节设备的工作模式，实现智能控制。
3. 远程控制：用户可以通过使用手机App或者电脑客户端，远程操控SHTW1-M智能控制器，实现设备的远程控制和智能调节。
4. 多种操作方式：SHTW1-M智能控制器支持多种操作方式，包括按键操作、语音控制以及手势识别等，用户可以根据自己的喜好选择合适的操作方式。
5. 安全可靠：该控制器采用先进的安全加密技术，保障用户数据的安全性，同时设备结构紧凑，具有良好的抗干扰性和稳定性。
三、产品规格1. 尺寸：100mm x 100mm x 20mm2. 工作电压：AC 100V-240V3. 通信方式：Wi-Fi、蓝牙4. 控制距离：室内30米，室外50米5. 适用设备：家居设备、工业控制设备等四、使用说明1. 将SHTW1-M智能控制器连接到电源，并确保设备正确连接至要控制的设备。
2. 下载并安装相关手机App或电脑客户端，进行设备的初始化设置。
3. 打开App或者客户端，注册并登录账号。
4. 在App或者客户端中添加设备，并按照提示步骤进行网络配置和设备连接。
5. 通过App或者客户端进行控制设备的操作，包括调节开关状态、调整设备工作模式等。
六、注意事项1. 在使用SHTW1-M智能控制器之前，请仔细阅读本说明书并按照操作步骤进行正确操作。
2. 使用过程中请注意电源和设备连接的正确性，确保设备能够正常工作。
3. 请谨慎保管个人账号和密码，以防个人信息泄露。
原装进口BELL4600-RX系列（角行程）智能型电液执行机构鞍山拜尔自控有限公司翻译整理Anshan Bell Automatic Controlling Co., Ltd.智能型电液执行机构BELL4600-RX系列（角行程）说明书产品简介该电液执行机构具有安装方便、操作简单、液压集成、远程/本地控制等特点，可与旋塞阀、蝶阀、球阀等阀门配套使用，目前已广泛应用于石油化工、冶金、水利、电力、天然气管道等多个领域。
结构特点：采用防爆结构设计；驱动机构分单作用和双作用，来实现角位移输出；采用高保压元件，系统内泄小、效率高；采用顶装式结构，可适用多种工况。
主要功能：具有本地/远程控制功能；具有系统自保功能；可实现开关输出和连续位置输出；该电液执行机构具有阀位反馈、指示功能，可直观的看到阀门开度，阀门运行状况等信息。
当执行机构断电时，可采用手泵控制阀门开度。
1. 本执行机构的特点1.1 智能型数字式执行机构；1.2 数字/模拟混合型识别与驱动系统；1.3 具有模糊识别、自我判断、自动诊断功能；1.4 带微处理器、多功能、高可靠性；1.5 整体式力矩驱动机构；1.6 高性能。
精度最高可达0.15%，可在5%以下由用户调节，死区在0.1%至7%范围内调节；1.7 长寿命。
电机间歇转动，当系统达到平衡位置时，电机自动停转；1.8 输入信号： 4～20mA模拟信号，也可选RS485数字信号；1.9 功能设定：可以由用户设定动作速度、死区；1.10低噪音、大力矩、动作平衡，行程过程自动控制、无过冲、无振荡；1.11 采用特殊储能技术，保证用户在需要时快速关断。
关断时间最快可达1S。
1.12防水锤：当突发性的停电或泵停止工作时，油管或水管，气管内部会产生水锤，作用在阀门和泵上一个相当大的冲击力，这会对阀门和泵系统产生巨大伤害。
它的控制器使阀门运行速度在不同阶段有所变化以减少水锤冲击。
2. 产品系列规格BELL4600系列电液式执行机构中各档产品如BELL4600-RX-3000、BELL4600-RX-4000、BELL4600-RX-5000、BELL4600-RX-6000等系列产品，其工作原理均相同，控制模式也基本相同，但安装形式不尽相同，有带底座式和不带底座之分；在功能上也不尽相同，有带蓄能器和不带蓄能器之分。
DREHMO电动执行器安装调试保养指导手册安装说明操作说明维修保养说明用于多回转、角行程和直行程电动执行器注意:本说明书是供货的一部分，请妥善保存.紧凑型拔插式接线端子 电机综合说明维修手册适用于DREHMO（德瑞）电动执行器(多回转、角行程、直行程执行器)。
安装调试执行机构之前请阅读本手册。
未遵照执行可能会导致人身或物质损害，并使所有质量保证失效。
将执行器应用到未经我们认可的场合所导致的损失我们不承担任何责任。
DREHMO?执行器的不同配置需要有下列不同的文件：•据本安装、操作、维修手册•接线图•PROFIBUSDP特殊的PROFIBUSDP说明书这个符号代表“注意”。
未能遵照可能会产生损害。
这个符号表示“警告!”。
未能注意可能会导致人员和产品损失。
服务热线德国：Tel.:+49(0)2762/612-314Fax:+49(0)2762/612-359或–466或-476中国: Tel: （Fax: （）DREHMO电动执行器电动执行器的安全和使用注意事项(按照低压电器规范73/23/EWG)1.总则在执行器工作中电源输入部分、移动或转动部分可能具有较高的表面温度。
非专业人员对执行器的开盖，错误的安装调试或操作可能导致严重的人员或物质损害。
其它信息请参考本手册。
所有工作（运输、安装和调试以及维修和保养）都必须由经过培训的合格人员来完成（按照DINVDE100和IEC664以及当地国家的有关安全防护条例）。
按照本手册的安全操作规范所指的合格的人员是对DREHMO电动执行器的工作原理、安装、调试、操作都比较熟悉的人员，他们并且具备相应的职业培训。
本手册在工作时应随时携带，并对所要求的注意事项及时给予注意。
2.合乎规范的应用电动执行器是用于对电动装置进行调控的单元。
电动执行机构的安装和调试必须按照EMV规范(89/336/EWG)进行。
技术数据、连接和操作按照有关文件和铭牌的数据，必须完全遵守。
3.运输、仓储有关运输、仓储等的注意事项请参照执行。
上仪电动执行机构技术规范1.1.11.1 概述:1 、AI、MI系列智能型电动执行机构是我公司在引进英国ROTORK公司A、M系列产品的基础上，采用当今最先进的超大规模集成电路研制而成的新一代智能化、数字化、多功能的电动执行机构。
产品执行标准：Q/YXBM 470 -2006《AI、MI智能型电动执行机构及隔爆智能型电动执行机构》。
结构特征工作原理及基本技术参数:2 、工作原理：AI、MI系列智能型电动执行机构由三相异步电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴输出转矩。
减速器具有手/电动切换机构，当切换手柄处于手动位置时，手轮通过离合器带动空心输出轴转动；电动操作时，切换机构将自动回落至电动位置，离合器和蜗轮啮合，由三相电机驱动空心输出轴转动。
执行机构输出轴的转动通过增速机构传至霍耳效应脉冲式传感器，而电机蜗杆轴向力产生的轴向位移传到机械式的力矩控制机构（开关机构）上，以实现阀位和力矩的控制。
电动执行机构的智能控制器接受标准模拟电流控制信号或开关量控制信号或总线信号，将执行机构的输出轴定位于和输入信号相对应的位置上；又可以根据联锁控制、两线控制或紧急ESD事件信号定位于控制系统预先设置的位置。
3、MI智能型电动执行机构的主要特点：●经典的机械式力矩保护装置，工作稳定可靠●霍耳效应脉冲式传感器精度高，适应性强●采用超大规模集成芯片，使执行机构具备了强大的功能●提供中、英文菜单。
可通过遥控器进行设定调试，操作简单方便●非侵入式设计——采用双密封结构、壳体无贯通轴设计，调试时无需打开控制箱罩盖，防护等级达到IP684、MI智能型电动执行机构的功能：●遥控器设定功能●执行机构阀位显示功能●执行机构运行状态显示功能●行程限位保护功能●力矩限位保护功能●状态指示触点功能●触点方式（常开常闭）选择功能●瞬间反向保护功能●就地控制点动/自保持选择功能●力矩旁路设置功能●两线控制设置功能●条件控制设置功能●外部联锁设置功能●ESD超越保护设置功能●中断设置功能5、主要技术参数主要技术参数●工作制：1)AI（S2可逆、断续运行，25%的接通持续率，接通次数≤630次/小时）2)MI（S4可逆、断续运行，25%的接通持续率，630次/小时≤接通次数≤1200次/小时）●输入信号：1）模拟信号：4～20mA.DC 输入阻抗250Ω2）脉冲开关量信号≥150ms3）Profibus-DP、HART（可选）●输出信号：1）4-20mA.DC 负载阻抗≤750Ω2）Profibus-DP、HART（可选）●机械输出：1）AI多转式≥6圈34～8000Nm2）MI多转式≥6圈17～544Nm3）AI角行程0～90°300～60000Nm4）MI角行程0～90°116～6884Nm5）MIL直行程≤100mm 7.94～41.4kN●基本误差：1）AI、MI多转式电动执行机构≤±1%2）AI、MI角行程电动执行机构≤±1%3）MIL直行程电动执行机构（行程≥25mm）≤±1%●死区：0.1～9.9%可调（默认设置为0.5%）●中途限位：1）开限位设置范围为60%～100%2）关限位设置范围为0%～40%●机械间隙：1）AI、MI多转式电动执行机构≤1°2）AI、MI角行程电动执行机构≤1°3）MIL直行程电动执行机构（行程≥25mm）≤1mm●禁止运行时间：0～99秒可调●供电电源：三相三线制，380V.AC±10%，50Hz±1%●防爆等级：1）遥控器——本质安全型ExibⅡBT4（隔爆型）2）执行机构———隔爆型ExdⅡBT4●输出触点容量：250V.AC，5A；30V.DC，5A（总线产品为220V.AC，0.5A；30V.DC，1A）●环境条件：1）环境温度：-25℃～+70℃（隔爆型为-20℃～+60℃）2）相对湿度：5%～95%3）大气压力：86～106kPa4) 空气介质：周围空气中无腐蚀性气体●抗干扰指标：1）外磁场≤400A/m，50Hz2）共模干扰250V，50Hz3）串模干扰有效值为1V的交流信号频率为50Hz，相位0～360°4）静电放电：4kV5）电快速瞬间脉冲群：电源端1000V；信号输入端：500V6）射频干扰：频率80～1000MHz 试验场强3V/m, 距离1m 7）浪涌干扰：1kV1.1.11.2 电动执行机构的校验根据执行机构接线图进行接线，逐步加入输入信号4～20mA·DC 或在本机上进行点动正、反行操作，观察推杆（或阀杆）移动方向和控制的要求方向是否一致。
西门子智能定位器调试说明:SＩPART PS２电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:６1-ZI+;62—ZI－;②当失信号时阀门全开③操作时按“＋”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)２、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“＋”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度１.1按住功能键(小手形)５秒后就可以进行参数设置1.２西门子智能定位器共有5５组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“－”健,回到上一个参数进行设置。
1。
3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、ＹFCT(参数组号①)执行器类型:直行程选WＡY,角行程选TＵRN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YＡGL②额定反馈角度:一般情况下直行程３３度,角行程9０度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是９0度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/１0/1５/２0mm,短杠杆９０度得长度为:2５/30/35mｍ,长杠杆９0度得长度为:４0/5０／60／70/９0/１１0/１30mm)INITＡ④初始化(自动)SDＩＲ⑦给定方向:上升RIＳＥ,下降FAILYDIR(38)操作变量显示:上升ＲISE,下降FAＩL。
同时改变SDIR与ＹDIR这两组得参数可以改变执行器得动作方向。
2、西门子智能定位器初始化步骤:2、1接通4－20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“Ｐ12。
SINAMICS/SIMOTICS SINAMICS V90，SIMOTICS S-1FL6 操作说明Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 文件订购号: 6SL3298-0AV60-0FP0Ⓟ 09/2013 本公司保留技术更改的权利Copyright © Siemens AG 2013.保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到Siemens 推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
本印刷品中的其他符号可能是一些其他商标。
智能干油润滑一、系统概述设备采用SIEMENSS7-200系列可编程控制器作为主要控制元件，为设备润滑的智能化控制提供了最恰当的解决办法，可与上位机计算机进行连接以实时监控，使得润滑状态一目了然；现场给油分配直接受可编程控制器的控制，每点每次给油量大小，给油循环时间的长短都能自动控制，且能方便地进行调整；流量传感器实时检测每个润滑点的运行状态，如有故障及时报警，且能准确判断出故障点所在，便于操作人员的维护与维修。
操作员可根据设备各点的润滑要求，通过触摸屏远程调整供油参数，以适应润滑点的不同润滑要求。
系统运行稳定、可靠，给油（脂）量调整方便，故障点容易查找，维护量小，大大减少人工劳动强度，避免环境污染和油脂浪费，延长设备使用寿命，减少维护量，提高综合效益。
二、系统特点2.1逐点供油•按设定程序、顺次给油。
单位时间内润滑泵只给一点供油；•对每一点供油可根据需要1ml、10ml甚至100ml任意设定油量；•供油时间可在油量数值×3以上任意调节；•间隔时间可根据需要任意设定；•逐点供油可与系统设备联锁（注意：如果系统设有连锁信号或者远程驱动信号，而用户没用该信号，则必须在电控柜内将该信号短接，否则将导致系统不能正常工作）。
2.2逐点检测•实时检测供油时间和油量信号，真实反映润滑点的给油状态；•及时反馈供油时间和油量信号，真实反映润滑点的给油状态。
2.3故障智能判断•可判断每个润滑点、润滑元件故障；•能判断出故障类型（堵、通、漏、卡、坏）；•程序内有经多年实践积累的故障类型数据库供实际使用参考。
2.4远程监控•适应、满足现代工厂自动化生产的需要；•真实反映每个润滑点供油状态、让设备管理人员做到心中有数；•远程设定、调整每点供油参数；•能满足当前设备润滑（重要性）的迫切需要。
2.5适用范围及应用行业●矿山机械、港口机械、工程机械等；●烧结机、板式给矿机、振动筛、混合机、带冷机、堆取料机、链蓖机和环冷机等；●高炉、天车、连铸机、高线、各类轧机等；●环境恶劣人工不易加油的润滑点；●长距离润滑点；●不易密封的设备。
HM0.460.1301上海华明电力设备制造有限公司上海华明电力设备制造有限公司HM 0.460.1301-02.05/2014SHM-I 型 智能型电动操作机构使用说明书目 录1.概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.功能介绍及使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.结构介绍 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35.SHM-I SHM-II外形安装尺寸图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯46.HMK7外形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47.SHM电动机构与HMK7控制器外部连线示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58.安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯59.操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯610.投入使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯711.维修及改造常见问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯812.附录：HMK7控制器和SHM电动机构的接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8HM0.460.1301 1.概述SHM智能型电动操作机构，是我公司技术人员自行设计研制的具有自主知识产权的智能型、全通用的有载分接开关操作机构。
其显著特点就是：用当今先进的信息技术、微电子元件、计算机技术替代传统的有触点、要靠机械动作来完成电器功能的电器元件。
目前国内外有载分接开关电动操作机构，均为有触点、机械式的电器元件；采用接触器、继电器、凸轮开关、行程开关，加上凸轮连杆、杠杆、弹簧等组成一个极其复杂的传动控制系统，这些复杂的传动控制系统直接影响了机构本身的机械寿命及运行质量。
而SHM型电动操作机构由于其电气信号的通断不需要用机械动作来实现，因此可以真正做到机电分离，实现机电分离后，使机构的机械寿命和运行质量大幅度提高。
经试验验证，SHM电动机构经过200万次机械运转后，各部件磨损情况良好状态，无任何故障。
SHM可分为SHM-I与SHM-II两种型号。
SHM-II电动机构主要用于现场改造。
12.功能介绍及使用条件2.1 功能介绍手动及电动操作；远控及就地操作；级进操作，也可设置超越连续操作；就地位置指示及远方位置指示；就地操作按钮；操作次数记录；可靠的过载保护；标准的航空插头接线端口，使用方便；配置BCD码位置信号输出接点；配置过电流闭锁保护输入接点；配置一一对应的位置信号输出接点，接到端子排。
（超过36档建议以编码方式提供）2.2 使用条件1) 海拔高度不超过2500米2) 使用环境温度-25～40℃3）垂直安装倾斜度不超过5%4）使用场所无严重尘沙及爆炸性，腐蚀性气体。
3.技术参数（非常规产品通过铭牌中扩展标识加以区别）项 目数 据电 机额定功率（W）750额定电压（V）交流220 单相额定电流（A） 5.21频率（Hz）50/60转速（r/min）1400输出轴上转动力矩（N·m）45每级分接变换传动轴转数 16.5(1,2)每级分接变换手摇转数33每级分接变换电动操作时间（S）大约4最大工作位置数35绝缘等级kV（50Hz, 1min）2重量（kg）73防护等级IP66配用控制器型号HMK7额定电压(V)220频率（Hz)50/60注意：1) 所列技术参数仅适用于标准设计，根据不同的需要可作更改，保留更改权利。
2) ( )内表示SHM-II型电动机构每级分接变换传动轴数为1圈和2圈2HM0.460.13014. 结构介绍SHM 型电动机构遵循标准化设计原则，采用模块式、计算机程序编码器、光电转换技术取代了原来的机械式带触点的电器元件。
由于使用电气信号的通断，不需要用触点及机械控制来实现，因此SHM 型电动机构把所有机械传动部分装在封闭的机构本体内，控制部分装在一个控制盒内，真正实现了机电分离。
4.1 机箱外部结构a) 机箱机箱由箱体和箱盖两部分组成，均由耐腐蚀的铝合金低压浇铸成型。
外表面均涂防护漆，整个箱体与箱盖之间都是全密封的，防护等级IP66。
b) 机箱的底面有两个航空插座，作为进线通道。
34.2 内部结构a) 传动部分传动机构采用低噪音皮带轮传动系统，每一次分接变换,SHM-I 型输出轴转16.5圈,SHM-II 型输出轴转1圈或2圈。
注意：皮带轮系统勿与润滑油接触！b) 档位指示部分机构档位指示清晰地显示了电动机构和有载分接开关所处的工作位置；电磁式计数器真实地记录了电动机构电动操作次数。
由于整个位置指示部分的机械传动及光电转换部分都是装在密封的盒子里，所以实现了免维护的目的。
5. SHM-I外形安装尺寸图 6. SHM-II外形安装尺寸图 4HM0.460.1301 7. HMK7控制器外形图 8. SHM电动机构与HMK7控制器外部连线示意图 59. 安装9.1 将电动机构安装在变压器箱体上a) 电动机构是借助四个圆柱头螺栓安装在变压器箱体上，安装电动机构的支架必须平整，否则电动机构将产生扭曲变形，使箱盖不能盖上，甚至影响使用。
安装孔位于机构箱的上下端。
注意电动机构要垂直安装并方便操作，输出轴与伞齿轮的轴在一条垂直线上。
如果变压器产生非常严重的机械震动，建议使用减震装置。
b) 正确联接HMK7控制器与电动机构本体，请用户不要自行改变电缆线的长度或非专业人员焊接电缆头，否则可能会影响电动机构正常工作。
69.2 驱动轴齿轮盒的安装(右图）垂直连接方钢管如超过2m，应加装中间支撑件并在订货时提出。
9.3 在电动机构停止运转之前，分接开关切换必须完成。
分接开关切换动作完成至电动机构动作结束（在小盘指示中心标志前的1.5⋯⋯2格）可通过整定选择开关或切换开关动作（有载分接变换）的时刻来保证。
这个中心区域标志的作用是用作调整的基准位置。
一次分接变换操作小指针应转一圈，分为33格，一格对应于手柄转一圈。
从分接开关动作开始到动作结束，小盘上中心区域标志的格数所对应基准刻线在两个方向应相等，微小的不对称是允许的。
联接校验按下述方法达到a)只能手动操作调节。
b)每次调节时，注意电动机构和分接开关位置指示数应相同。
c)分接开关和电动机构整定位置。
d)联接分接开关和电动机构。
e)朝一个方向旋转手柄，直到开关切换动作完成。
f)在相反方向，重复这个过程。
g)如果在两个方向，记录的格数有差别，应按这个差数的一半，再调节电动机构与分开关的联接。
HM0.460.1301 9.4 联接举例图 A图 Ba) 分接开关在第10工作位置，转动手柄向11位置转动，直到切换开关动作，记录小盘位置标记。
结果：差7格b) 分接开关在第11工作位置，转动手柄向位置10转动，直到切换开关动作，记录小盘位置标记。
结果：差1.5格校正值：(1/2)×(7-1.5) =2.75 选择修正量 ≈ 3格校正方法：a) 松开垂直传动轴；b) 手柄向11位置方向转动3格位置；c) 再连接垂直传动轴；d) 转动手柄向10位置方向转记录小盘位置标记；结果：差4.5格。
e) 11位置方向检查结果：差4格。
10. 操作10.1 电动操作1) 在HMK7控制器上选择正确指令，或在SHM-I电动机构上选择正确指令。
2) 电操档用于直接按电动机构上按钮进行升、降、停操作。
3) 远控档用于远方的按钮进行升、降、停操作。
4) 就地档用于通过控制器对电动机构进行升、降、停操作。
5) 选择正确的指令，按N→1或1→N按钮，电动机构就会自动完成一个分接(小盘指示分33格），并在规定区域范围内停下。
10.2 手动操作将手摇把插在轴上，在摇把啮合之前，手动保护开关S8动作，断开电机电源，手摇33圈，电动机构完成一次动作。
711、投入使用11.1 操作试验在向电机回路、控制和辅助回路提供电源之前，先检查电压、电流和整个的输出是否与需要的值相吻合，检查分接开关指示位置是否与电动机构和控制器相符。
11.2 间断齿轮的操作试验（终端位置的机械限位）分接开关在其分接范围内可以一直调至任何位置，到达终端位置后，在手柄转动了大约3～5圈再进一步转动时机械限位动作，然后反方向转动手柄，使机械限位装置释放复位，如手柄转动圈数不是3～5圈或机械限位不能释放复位时，调节机械限位螺钉使机械限位复位后再调整到3～5圈。
电动机构回到最后一级位置，在另一个终端位置进行试验时，按照上述一样的过程。
11.3 在工作地点投入运行按9.1节进行操作试验后，变压器可投入运行。
12. 维护及改造常见问题在使用过程中遇到其他问题，请及时与华明公司联系；由于用户擅自拆装、更改机构造成的损坏，我公司不承担责任。
8序号故障现象检查项目1HMK7控制器无显示(1)220V 电源是否接入 (2)保险丝是否完好2档位显示不正确HMK7至机构15芯信号电缆是否连接好3HMK7不接受指令指令选择是否正确4HMk7有动作指示但电机不正常运转电机电缆连接是否正确，工作电源是否正常(220V/50Hz)5运转到红线不停HMK7至机构信号电缆是否连接好（是否为连动位置）6操作一次变档操作超过6秒电动机构皮带松紧是否合适7记数器不工作手动操作记数器检查电源是否正常，在无电源状态下记数器不工作8电动机构不动作检查接插件是否插好9档位数字闪烁接地线是否可靠接地；工作电压是否正常(AC220V/50Hz)序号旧电动机构型号选用新机构过渡安装板图号数量其他注意事项1MA7/CMA7/DCJ10SHM-I 3HM8.150.13081方齿轮盒配1:12 MA9/CMA9/DCJ30SHM-II HM8.150.133023MA9/CMA9/DCJ30SHM-I3HM8.150.13081方齿轮盒配2:1扁齿轮盒配1:33旧电动机构改SHM 电动机构配件及相关注意事项见下表注意：改造时不建议选用序号3方案变压器高压试验时，请拆除电动机构的外部接线，以免损坏电动机构里的元器件注 意!HM0.460.1301附录： HMK7控制器和SHM 电动操作机构的接线图9无源接点，接点容量:DC220V/0.3A常开接点输入上海华明电力设备制造有限公司地址：上海市 普陀区 同普路 977 号 邮编：200333电话：+86 21 5270 8966(总机）传真：+86 21 5270 3385网址：邮箱: Public@04.05/2014.2000。
