氧化铝陶瓷的材料设计与制备

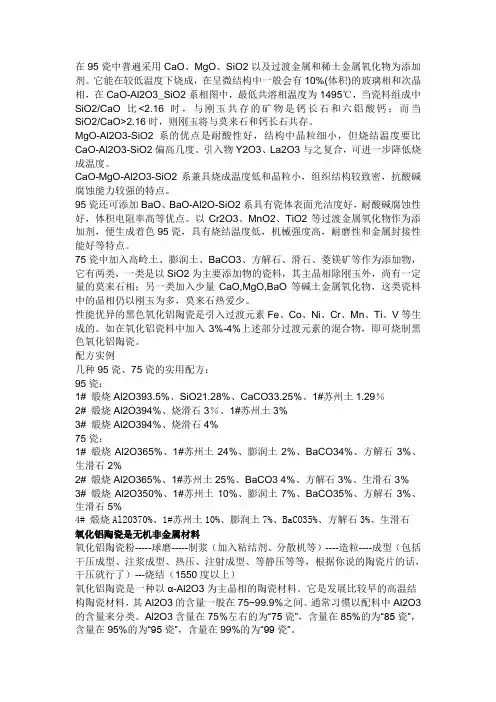

在95瓷中普遍采用CaO、MgO、SiO2以及过渡金属和稀土金属氧化物为添加剂。

它能在较低温度下烧成，在呈微结构中一般会有10%(体积)的玻璃相和次晶相，在CaO-Al2O3_SiO2系相图中，最低共溶相温度为1495℃，当瓷料组成中SiO2/CaO比<2.16时，与刚玉共存的矿物是钙长石和六铝酸钙；而当SiO2/CaO>2.16时，则刚玉将与莫来石和钙长石共存。

MgO-Al2O3-SiO2系的优点是耐酸性好，结构中晶粒细小，但烧结温度要比CaO-Al2O3-SiO2偏高几度。

引入物Y2O3、La2O3与之复合，可进一步降低烧成温度。

CaO-MgO-Al2O3-SiO2系兼具烧成温度低和晶粒小，组织结构较致密，抗酸碱腐蚀能力较强的特点。

95瓷还可添加BaO、BaO-Al2O-SiO2系具有瓷体表面光洁度好，耐酸碱腐蚀性好，体积电阻率高等优点。

以Cr2O3、MnO2、TiO2等过渡金属氧化物作为添加剂，便生成着色95瓷，具有烧结温度低，机械强度高，耐磨性和金属封接性能好等特点。

75瓷中加入高岭土、膨润土、BaCO3、方解石、滑石、菱镁矿等作为添加物，它有两类，一类是以SiO2为主要添加物的瓷料，其主晶相除刚玉外，尚有一定量的莫来石相；另一类加入少量CaO,MgO,BaO等碱土金属氧化物，这类瓷料中的晶相仍以刚玉为多，莫来石热爱少。

性能优异的黑色氧化铝陶瓷是引入过渡元素Fe、Co、Ni、Cr、Mn、Ti、V等生成的。

如在氧化铝瓷料中加入3%-4%上述部分过渡元素的混合物，即可烧制黑色氧化铝陶瓷。

配方实例几种95瓷、75瓷的实用配方：95瓷：1# 煅烧Al2O393.5%、SiO21.28%、CaCO33.25%、1#苏州土1.29％2# 煅烧Al2O394%、烧滑石3％、1#苏州土3%3# 煅烧Al2O394%、烧滑石4%75瓷：1# 煅烧Al2O365%、1#苏州土24%、膨润土2%、BaCO34%、方解石3%、生滑石2%2# 煅烧Al2O365%、1#苏州土25%、BaCO3 4%、方解石3%、生滑石3%3# 煅烧Al2O350%、1#苏州土10%、膨润土7%、BaCO35%、方解石3%、生滑石5%4# 煅烧Al2O370%、1#苏州土10%、膨润土7%、BaCO35%、方解石3%、生滑石氧化铝陶瓷是无机非金属材料氧化铝陶瓷粉-----球磨-----制浆（加入粘结剂、分散机等）----造粒----成型（包括干压成型、注浆成型、热压、注射成型、等静压等等，根据你说的陶瓷片的话，干压就行了）---烧结（1550度以上）氧化铝陶瓷是一种以α-Al2O3为主晶相的陶瓷材料。

氧化铝工业陶瓷又称氧化铝陶瓷，主要用于工业方面。

因其优异的性能而被广泛应用于工业方面。

那下面由科众陶瓷来为你介绍。

氧化铝工业陶瓷零件
氧化铝工业陶瓷分为高纯型与普通型两种。

高纯型氧化铝工业陶瓷是氧化铝含量在99．9%以上的陶瓷材料，由于其烧结温度高达1650—1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚；利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝工业陶瓷是按氧化铝含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时氧化铝含量在80%或75%者也划为普通氧化铝工业陶瓷系列。

其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。

氧化铝工业陶瓷长棒
氧化铝工业陶瓷的发展：
氧化铝工业陶瓷的技术日渐的成熟，但有些指标还有待改进，这需要大家共同的研究。

同时，关于氧化铝工业陶瓷的一些性能参数，也希望大家明确的提出，让研究者和厂家可以根据用户的要求来研究设计，不至于没有目的。

科众陶瓷是一家优异的生产及加工工业陶瓷的厂家且可根据来图定制！。

第二章
氧化铝和氢氧化铝的性质及用途 2.1 氧化铝的性质和用途
2.1.1 氧化铝的性质

纯氧化铝(Al2O3)是白色无定形粉末，俗称矾土，密度为 3.9﹣4.0g/cm3,熔点为2050，沸点为2980，不溶于水，为两性氧化物， 能溶于无机酸和碱性溶液中。有五种同素异形体：无定形氧化铝，α Al2O3 ，β - Al2O3 ，δ - Al2O3 ，γ - Al2O3 ，主要有α - Al2O3和γ Al2O3 。其中，α - Al2O3 是最硬最致密的结构，最适合作客料或陶瓷应 用。随着温度的升高，所有氧化铝的晶型最终都能转化成α - Al2O3。其 晶型转变过程为： 无定型Al2O3 →γ - Al2O3→δ - Al2O3 →β - Al2O3 →α - Al2O3 ，其 个阶段的转化温度分别为450~750℃，750~930℃， 930~1030℃,1030~1200℃。
第四章 4.2

试验设计 实验过程
4.2.1 实验原理
该实验是利用硫酸铝与碳酸氢铵反应制备氢氧化铝，氢氧化铝 在600下生成γ - Al2O3，在1200℃下γ - Al2O3转化为α - Al2O3。 反应原理： （1）Al2(SO4)3+6NH4HCO3→2Al(OH)3+6CO2↑+3H2O+(NH4)2SO4 （2）2Al(OH)3（600℃） → Al2O3 + 3H2O （3）γ - Al2O3（1200℃）→α - Al2O3
第一章 概述
1.2 高纯氧化铝制备的发展现状 1.2.1 国外氧化铝制备的发展现状

目前国外制备高纯氧化铝方法有硫酸铝铵热裂法，有机金属化合物 水解法， 氯乙醇法，火花放电法， 碳酸铝铵热裂法和改进的拜耳法等。 硫酸铝铵热裂法制得的氧化铝含量在99．98％以上，但此法成本高；有 机金属化合物水解法得到的氧化铝粒度细和含量大于99.995％， 成本低； 氯乙醇法得到的氧化铝含量在99.99％以上，副产品得到的氯乙醇可循环 使用。火花放电法得到的氧化铝纯度视原料铝的质量而定； 碳酸铝铵热 裂法得到粒状0.1～O.5μ m高纯度和烧结性良好的氧化铝;改进的拜耳法 得到粒度小于1μ m的氧化铝;在上述制备高纯氧化铝的方法中,以有机金 属化合物水解制得的氧化铝纯度较高和成本低。

陶瓷PCB板制作流程一、介绍陶瓷PCB板是一种高性能电路板，它具有特殊的材料和制作工艺。

本文将详细介绍陶瓷PCB板制作的流程和步骤。

二、材料准备在制作陶瓷PCB板之前，我们需要准备以下材料： - 陶瓷基板：通常采用氧化铝陶瓷基板，具有良好的绝缘性能和导热性能。

- 金属层：陶瓷PCB板上的导线层一般使用金属材料，如铜或银，具有良好的导电性能。

- 粘结剂：用于将金属层固定在陶瓷基板上的粘结剂，通常使用玻璃粉或陶瓷胶。

- 绝缘层：用于隔离不同金属层之间的绝缘层材料，通常采用陶瓷胶或特殊的绝缘树脂。

三、制作流程陶瓷PCB板的制作流程主要包括以下步骤：1. 基板准备首先，需将陶瓷基板进行清洗和研磨，以确保表面的平整度和清洁度。

然后，根据需求在基板上进行定位和标记。

2. 制作导线层在陶瓷基板上涂覆一层金属材料，如铜或银。

可采用化学蚀刻、镀铜或丝网印刷等方法。

通过制作导线层，可以实现对电子元器件之间的连接。

3. 粘结金属层和绝缘层使用粘结剂将金属层固定在陶瓷基板上，确保导线层的稳定性和良好的传导性能。

在金属层和绝缘层之间涂覆一层特殊的绝缘材料，以防止导线层之间的短路。

4. 打孔根据设计需求，在陶瓷PCB板上打孔。

可通过机械钻孔、激光钻孔或激光微加工等方法进行。

5. 导线连接通过在孔内填充导线材料，如铜银合金，将不同层之间的导线相连。

通常采用压合、烧结或电沉积等方法。

6. 铺绝缘层在整个陶瓷PCB板的表面涂覆一层绝缘材料，以保护导线层。

绝缘层可以采用特殊的陶瓷胶或树脂材料。

7. 焊接元器件根据设计要求，将电子元器件焊接到陶瓷PCB板上。

通常采用表面贴装技术（SMT）或插件技术进行。

8. 高温固化将制作好的陶瓷PCB板置于高温炉中进行烧结和固化，以确保其结构的稳定性和可靠性。

9. 测试和质量控制对制作好的陶瓷PCB板进行严格的测试和质量控制，以确保其性能和可靠性符合设计要求和标准。

四、优势和应用陶瓷PCB板具有以下优势和应用：1.高温性能：陶瓷PCB板能够在高温环境下保持良好的性能，适用于高温电子设备和电源模块等领域。
