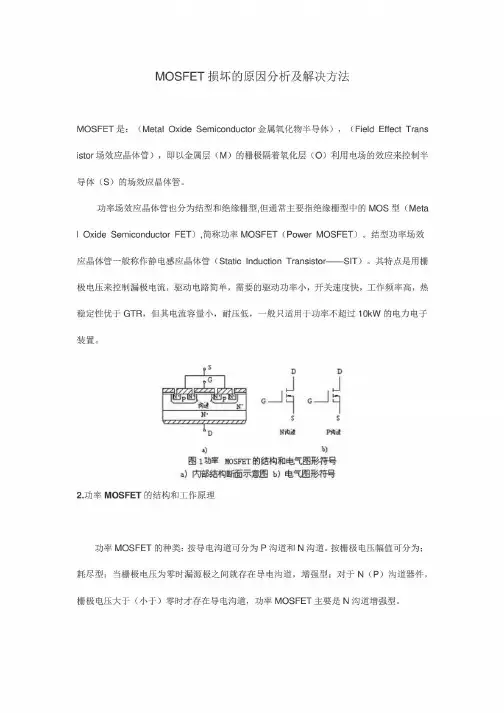

MOS管击穿的原因及解决方案MOS管被击穿的原因及解决方案如下：第一、MOS管本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压U=Q/C,将管子损坏;虽然ＭＯＳ输入端有抗静电的保护措施,但仍需小心对待,在存储和运输中最好用金属容器或者导电材料包装,不要放在易产生静电高压的化工材料或化纤织物中;组装、调试时,工具、仪表、工作台等均应良好接地;要防止操作人员的静电干扰造成的损坏,如不宜穿尼龙、化纤衣服,手或工具在接触集成块前最好先接一下地;对器件引线矫直弯曲或人工焊接时,使用的设备必须良好接地;第二、ＭＯＳ电路输入端的保护二极管,其导通时电流容限一般为１ｍＡ在可能出现过大瞬态输入电流超过１０ｍＡ时,应串接输入保护电阻;而129在初期设计时没有加入保护电阻,所以这也是MOS管可能击穿的原因,而通过更换一个内部有保护电阻的MOS管应可防止此种失效的发生;还有由于保护电路吸收的瞬间能量有限,太大的瞬间信号和过高的静电电压将使保护电路失去作用;所以焊接时电烙铁必须可靠接地,以防漏电击穿器件输入端,一般使用时,可断电后利用电烙铁的余热进行焊接,并先焊其接地管脚;附录：静电的基本物理特征为：有吸引或排斥的力量；有电场存在,与大地有电位差；会产生放电电流;这三种情形会对电子元件造成以下影响：1.元件吸附灰尘,改变线路间的阻抗,影响元件的功能和寿命;2.因电场或电流破坏元件绝缘层和导体,使元件不能工作完全破坏;3.因瞬间的电场软击穿或电流产生过热,使元件受伤,虽然仍能工作,但是寿命受损;上述这三种情况中,如果元件完全破坏,必能在生产及品质测试中被察觉而排除,影响较少;如果元件轻微受损,在正常测试中不易被发现,在这种情形下,常会因经过多次加工,甚至已在使用时,才被发现破坏,不但检查不易,而且损失亦难以预测;静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失电子元件及产品在什么情况下会遭受静电破坏呢可以这么说：电子产品从生产到使用的全过程都遭受静电破坏的威胁;从器件制造到插件装焊、整机装联、包装运输直至产品应用,都在静电的威胁之下;在整个电子产品生产过程中,每一个阶段中的每一个小步骤,静电敏感元件都可能遭受静电的影响或受到破坏,而实际上最主要而又容易疏忽的一点却是在元件的传送与运输的过程;在这个过程中,运输因移动容易暴露在外界电场如经过高压设备附近、工人移动频繁、车辆迅速移动等产生静电而受到破坏,所以传送与运输过程需要特别注意,以减少损失,避免无所谓的纠纷;场效应管MOSFET检测方法与经验一、用指针式万用表对场效应管进行判别1用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象,可以判别出结型场效应管的三个电极;具体方法：将万用表拨在R×1k档上,任选两个电极,分别测出其正、反向电阻值;当某两个电极的正、反向电阻值相等,且为几千欧姆时,则该两个电极分别是漏极D和源极S;因为对结型场效应管而言,漏极和源极可互换,剩下的电极肯定是栅极Ｇ;也可以将万用表的黑表笔红表笔也行任意接触一个电极,另一只表笔依次去接触其余的两个电极,测其电阻值;当出现两次测得的电阻值近似相等时,则黑表笔所接触的电极为栅极,其余两电极分别为漏极和源极;若两次测出的电阻值均很大,说明是ＰＮ结的反向,即都是反向电阻,可以判定是Ｎ沟道场效应管,且黑表笔接的是栅极；若两次测出的电阻值均很小,说明是正向ＰＮ结,即是正向电阻,判定为Ｐ沟道场效应管,黑表笔接的也是栅极;若不出现上述情况,可以调换黑、红表笔按上述方法进行测试,直到判别出栅极为止;2用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏;具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档,测量源极Ｓ与漏极Ｄ之间的电阻,通常在几十欧到几千欧范围在手册中可知,各种不同型号的管,其电阻值是各不相同的,如果测得阻值大于正常值,可能是由于内部接触不良；如果测得阻值是无穷大,可能是内部断极;然后把万用表置于Ｒ×１０ｋ档,再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值,当测得其各项电阻值均为无穷大,则说明管是正常的；若测得上述各阻值太小或为通路,则说明管是坏的;要注意,若两个栅极在管内断极,可用元件代换法进行检测;3用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档,红表笔接源极Ｓ,黑表笔接漏极Ｄ,给场效应管加上1.5Ｖ的电源电压,此时表针指示出的漏源极间的电阻值;然后用手捏住结型场效应管的栅极Ｇ,将人体的感应电压信号加到栅极上;这样,由于管的放大作用,漏源电压VDS和漏极电流Iｂ都要发生变化,也就是漏源极间电阻发生了变化,由此可以观察到表针有较大幅度的摆动;如果手捏栅极表针摆动较小,说明管的放大能力较差；表针摆动较大,表明管的放大能力大；若表针不动,说明管是坏的;根据上述方法,我们用万用表的R×100档,测结型场效应管3DJ2F;先将管的Ｇ极开路,测得漏源电阻RDS为600Ω,用手捏住Ｇ极后,表针向左摆动,指示的电阻RDS为1 2kΩ,表针摆动的幅度较大,说明该管是好的,并有较大的放大能力;运用这种方法时要说明几点：首先,在测试场效应管用手捏住栅极时,万用表针可能向右摆动电阻值减小,也可能向左摆动电阻值增加;这是由于人体感应的交流电压较高,而不同的场效应管用电阻档测量时的工作点可能不同或者工作在饱和区或者在不饱和区所致,试验表明,多数管的RDS增大,即表针向左摆动；少数管的RDS减小,使表针向右摆动;但无论表针摆动方向如何,只要表针摆动幅度较大,就说明管有较大的放大能力;第二,此方法对MOS场效应管也适用;但要注意,MOS场效应管的输人电阻高,栅极Ｇ允许的感应电压不应过高,所以不要直接用手去捏栅极,必须用于握螺丝刀的绝缘柄,用金属杆去碰触栅极,以防止人体感应电荷直接加到栅极,引起栅极击穿;第三,每次测量完毕,应当G-S极间短路一下;这是因为G-S结电容上会充有少量电荷,建立起ＶGＳ电压,造成再进行测量时表针可能不动,只有将G-S极间电荷短路放掉才行;4用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚,也就是源极Ｓ和漏极Ｄ,余下两个脚为第一栅极G1和第二栅极G2;把先用两表笔测的源极Ｓ与漏极Ｄ之间的电阻值记下来,对调表笔再测量一次,把其测得电阻值记下来,两次测得阻值较大的一次,黑表笔所接的电极为漏极Ｄ；红表笔所接的为源极Ｓ;用这种方法判别出来的Ｓ、Ｄ极,还可以用估测其管的放大能力的方法进行验证,即放大能力大的黑表笔所接的是Ｄ极；红表笔所接地是８极,两种方法检测结果均应一样;当确定了漏极Ｄ、源极Ｓ的位置后,按Ｄ、Ｓ的对应位置装人电路,一般G1、G2也会依次对准位置,这就确定了两个栅极G1、G2的位置,从而就确定了Ｄ、S、G1、G2管脚的顺序;5用测反向电阻值的变化判断跨导的大小对ＶＭＯＳＮ沟道增强型场效应管测量跨导性能时,可用红表笔接源极Ｓ、黑表笔接漏极Ｄ,这就相当于在源、漏极之间加了一个反向电压;此时栅极是开路的,管的反向电阻值是很不稳定的;将万用表的欧姆档选在R×10kΩ的高阻档,此时表内电压较高;当用手接触栅极Ｇ时,会发现管的反向电阻值有明显地变化,其变化越大,说明管的跨导值越高；如果被测管的跨导很小,用此法测时,反向阻值变化不大;二、.场效应管的使用注意事项1为了安全使用场效应管,在线路的设计中不能超过管的耗散功率,最大漏源电压、最大栅源电压和最大电流等参数的极限值;2各类型场效应管在使用时,都要严格按要求的偏置接人电路中,要遵守场效应管偏置的极性;如结型场效应管栅源漏之间是ＰＮ结,Ｎ沟道管栅极不能加正偏压；Ｐ沟道管栅极不能加负偏压,等等;3MOS场效应管由于输人阻抗极高,所以在运输、贮藏中必须将引出脚短路,要用金属屏蔽包装,以防止外来感应电势将栅极击穿;尤其要注意,不能将MOS场效应管放人塑料盒子内,保存时最好放在金属盒内,同时也要注意管的防潮;4为了防止场效应管栅极感应击穿,要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地；管脚在焊接时,先焊源极；在连入电路之前,管的全部引线端保持互相短接状态,焊接完后才把短接材料去掉；从元器件架上取下管时,应以适当的方式确保人体接地如采用接地环等；当然,如果能采用先进的气热型电烙铁,焊接场效应管是比较方便的,并且确保安全；在未关断电源时,绝对不可以把管插人电路或从电路中拔出;以上安全措施在使用场效应管时必须注意;5在安装场效应管时,注意安装的位置要尽量避免靠近发热元件；为了防管件振动,有必要将管壳体紧固起来；管脚引线在弯曲时,应当大于根部尺寸５毫米处进行,以防止弯断管脚和引起漏气等;对于功率型场效应管,要有良好的散热条件;因为功率型场效应管在高负荷条件下运用,必须设计足够的散热器,确保壳体温度不超过额定值,使器件长期稳定可靠地工作;总之,确保场效应管安全使用,要注意的事项是多种多样,采取的安全措施也是各种各样,广大的专业技术人员,特别是广大的电子爱好者,都要根据自己的实际情况出发,采取切实可行的办法,安全有效地用好场效应管;三.VMOS场效应管VMOS场效应管VMOSFET简称VMOS管或功率场效应管,其全称为V型槽MOS场效应管;它是继MOSFET之后新发展起来的高效、功率开关器件;它不仅继承了MOS场效应管输入阻抗高≥108W、驱动电流小0.1μA左右,还具有耐压高最高1200V、工作电流大1.5A～100A、输出功率高1～250W、跨导的线性好、开关速度快等优良特性;正是由于它将电子管与功率晶体管之优点集于一身,因此在电压放大器电压放大倍数可达数千倍、功率放大器、开关电源和逆变器中正获得广泛应用; VMOS场效应功率管具有极高的输入阻抗及较大的线性放大区等优点,尤其是其具有负的电流温度系数,即在栅-源电压不变的情况下,导通电流会随管温升高而减小,故不存在由于“二次击穿”现象所引起的管子损坏现象;因此,VMOS管的并联得到广泛应用;众所周知,传统的MOS场效应管的栅极、源极和漏极大大致处于同一水平面的芯片上,其工作电流基本上是沿水平方向流动;VMOS管则不同,从图1上可以看出其两大结构特点:第一,金属栅极采用V型槽结构；第二,具有垂直导电性;由于漏极是从芯片的背面引出,所以ID不是沿芯片水平流动,而是自重掺杂N+区源极S出发,经过P 沟道流入轻掺杂N-漂移区,最后垂直向下到达漏极D;电流方向如图中箭头所示,因为流通截面积增大,所以能通过大电流;由于在栅极与芯片之间有二氧化硅绝缘层,因此它仍属于绝缘栅型MOS场效应管;国内生产VMOS场效应管的主要厂家有877厂、天津半导体器件四厂、杭州电子管厂等,典型产品有VN401、VN672、VMPT2等;下面介绍检测VMOS管的方法;1．判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻;若发现某脚与其字两脚的电阻均呈无穷大,并且交换表笔后仍为无穷大,则证明此脚为G极,因为它和另外两个管脚是绝缘的;2．判定源极S、漏极D由图1可见,在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极;用交换表笔法测两次电阻,其中电阻值较低一般为几千欧至十几千欧的一次为正向电阻,此时黑表笔的是S极,红表笔接D极;3．测量漏-源通态电阻RDSon将G-S极短路,选择万用表的R×1档,黑表笔接S极,红表笔接D极,阻值应为几欧至十几欧;由于测试条件不同,测出的RDSon值比手册中给出的典型值要高一些;例如用500型万用表R×1档实测一只IRFPC50型VMOS管,RDSon=3.2W,大于0.58W典型值;4．检查跨导将万用表置于R×1k或R×100档,红表笔接S极,黑表笔接D极,手持螺丝刀去碰触栅极,表针应有明显偏转,偏转愈大,管子的跨导愈高;注意事项：1VMOS管亦分N沟道管与P沟道管,但绝大多数产品属于N沟道管;对于P沟道管,测量时应交换表笔的位置;2有少数VMOS管在G-S之间并有保护二极管,本检测方法中的1、2项不再适用;3目前市场上还有一种VMOS管功率模块,专供交流电机调速器、逆变器使用;例如美国IR公司生产的IRFT001型模块,内部有N沟道、P沟道管各三只,构成三相桥式结构;4现在市售VNF系列N沟道产品,是美国Supertex公司生产的超高频功率场效应管,其最高工作频率fp=120MHz,IDSM=1A,PDM=30W,共源小信号低频跨导gm=200 0μS;适用于高速开关电路和广播、通信设备中;5使用VMOS管时必须加合适的散热器后;以VNF306为例,该管子加装140×140×4mm的散热器后,最大功率才能达到30W;6多管并联后,由于极间电容和分布电容相应增加,使放大器的高频特性变坏,通过反馈容易引起放大器的高频寄生振荡;为此,并联复合管管子一般不超过4个,而且在每管基极或栅极上串接防寄生振荡电阻;。
MOS管失效原因分析MOS (Metal-Oxide-Semiconductor)管是一种非常常见的半导体器件，广泛用于各种电子设备中，包括计算机、通信设备、功放器等。
然而，MOS管也会存在失效的可能，导致器件无法正常工作。
以下是MOS管失效的原因分析。
1.偏压过大：MOS管通常都有额定的最大偏压，如果超过了这个值，就容易导致MOS管失效。
偏压过大会导致MOS管内部的绝缘层电场过高，破坏绝缘层的结构，导致绝缘性能下降或短路。
2.热失效：MOS管在工作过程中会产生热量，如果散热不良或工作温度过高，会导致MOS管失效。
热失效通常表现为器件功耗增加、导通能力下降、电流漏泄等现象。
3.电压过大或过小：超过MOS管规定的最大工作电压或最小工作电压，都会对MOS管产生不良影响。
过大的电压会造成击穿现象，破坏器件内部结构；而过小的电压则可能导致MOS管无法在正常工作区域。
4.电气应力：电气应力包括电流冲击、电压冲击等。
电流冲击指的是电流突然变化，如开关操作时的电流冲击；电压冲击则是电压突然变化，如电源电压突然上升或下降。
这些电气应力都会对MOS管产生剧烈的冲击，导致器件结构破坏。
5.电气静电放电：静电放电是指由于静电累积导致的放电现象。
如果MOS管在处理过程中没有正确防护措施，静电放电可能对MOS管造成永久性损坏。
6.湿气和化学污染：MOS管的绝缘层对湿气和化学物质相当敏感。
如果环境中存在湿气或化学污染物较多，这些物质可能渗入器件内部，与其结构和材料发生反应，导致永久性损坏。
7.机械应力：MOS管在运输、安装或使用过程中可能受到机械应力的影响。
如果受力过大，可能会导致MOS管结构破坏或接触不良，进而导致失效。
8.元件老化：长期使用的MOS管可能会经历一定程度的老化，导致器件性能下降或失效。
老化问题通常表现为电阻增加、电容减小、电流漏泄等现象。
以上是常见的MOS管失效原因分析。
为了避免以上问题，需要在设计和使用MOS管时采取适当的措施，包括正确选择工作条件、防护措施、散热设计、防止静电放电等。
功率mos管被烧毁原因功率MOS管被烧毁的原因可以归纳为以下几个方面：1.过电流：过电流是功率MOS管损坏的最主要原因之一、当电路中的电流超过了MOS管的承受范围时，导致管内电流过大，发热量超过了管体耐受能力，从而导致管体受损。
过电流可能是由于外部电路设计错误、继电器失效、短路等引起的。
2.过压：过压是功率MOS管受损的另一个重要原因。
当电路中的电压超过了MOS管的耐压能力时，会导致绝缘击穿现象的产生，进而引起功率MOS管受损。
过压可能是由于电源电压波动、外界环境干扰等因素引起的。
3.过温：功率MOS管在工作过程中会产生一定的热量，如果散热不良，温度过高会导致管体烧毁。
过温的原因可能是设计不良、散热不当、工作环境温度过高等。
4.静电击穿：静电是电子元器件常见的敌对环境之一、如果在操作或测试过程中不注意防静电措施，静电击穿可能导致功率MOS管被烧毁。
5.过载：功率MOS管在额定功率范围内工作时，过载短时运行是允许的。
然而，如果过载时间过长，会导致管内电流和功率过大，从而引起功率MOS管损坏。
6.反向击穿：功率MOS管在电路中被错误地接反极性，将会导致反向电压施加在管子上，从而引起反向击穿。
7.设计误差：功率MOS管的选择和设计是影响其工作稳定性和耐久性的重要因素。
如果电路设计不合理或选择不当，例如选择了额定工作条件不匹配的MOS管，可能会引发MOS管烧毁的问题。
8.过频：功率MOS管有一定的工作频率范围，如果在高于允许频率范围内长时间工作，会导致功率MOS管的过频失效。
9.过热：功率MOS管散热不好或散热器散热不足可能导致管体温度升高过快，超过了管体的温度极限，从而导致功率MOS管受损。
综上所述，功率MOS管被烧毁的原因涉及过电流、过压、过温、静电击穿、过载、反向击穿、设计误差、过频和过热等多个方面。
对功率MOS 管实施正确的选择、设计、安装和使用方法，合理控制以上因素，是保证其安全可靠运行、减少烧毁的关键。
MOS管损坏的原因最全总结
MOS管损坏原因总结
一、电源电压方面
1、过流-------持续大电流或瞬间超大电流引起的结温过高而烧毁；
M0S管击穿
2、过压-------源漏过压击穿、源栅极过压击穿；
3、静电-------静电击穿。
CMOS电路都怕静电；
二、在MOS管电源电压方面
1、漏源电压过大，MOS管烧坏。
现象：MOS
管D、S两端短路
2、漏源电流过大，MOS管烧坏。
现象：MOS管D、S两端短路
3、栅源电压过大，MOS管烧坏。
现象：MOS管G、D、S短路
三、其他方面
1、堵转会使电机感应电动势升高，使电机电流大增过流保护太迟钝；
2、同时导通
3、功率过大
4、散热不足
5、频率太高
6、MOS管内阻未充分考虑，导致开关阻抗增大；
四、以下原因会对MOS管造成
影响
1、MOS管吸附灰尘，改变线路间的阻抗，影响MOS管的功能和寿命
2、因电场或电流破坏元件绝缘层和导体，使MOS管不能工作（完全破坏）
3、因瞬间的电场软击穿或电流产生过热，使MOS管受伤，虽仍能工作，但是寿命受损。
