钻井设计软件介绍

  • 格式：pdf
  • 大小：5.47 MB
  • 文档页数：100
优点： 3D 可视化能够改进项目组决策 具备3D环境下的井设计能力 多专业的（钻井、地质师和地球物理师）一体化3D 决策协同环境 由于使用PC平台，系统容易安装、定制和运输 实现办公室和井场的协同工作环境 真正意义上的实时MWD/LWD数据更新的3维可视化环境 可实时地进行设计井轨迹和实钻井轨迹比较、解释和分析 为一体化的地质建模和钻井作业提供大量的数据（如，OpenWorks ，SeisWorks，Gocad，DIMS） 基于Java 先进的三维展示模型 钻井作业知识管理 可应用到钻井设计、钻井作业和事后分析 26
model
Plan Survey
describe
EDM are prerequisites
定向井设计
EDM are prerequisites
测斜数据分析
R03 Directional Basic Survey Package R03 Directional Advanced Package Survey EDM are prerequisites
Rig
Office
18
Landmark 钻井协同工作环境
Service company
实时数据传输—OpenWire Transform
Data Server with URL RIG or OFFICE OpenWorks
Real-time MWD/LWD data
WITSML
OpenWire
Technical Database Environment
name package
R03 Tubulars Drilling Package
model
Drill
describe
钻井过程中的管串温度模拟 考虑钻井管串模拟温度时，管串应力分析 程序。
Casing
R03 Tubulars Production Package
Prod Tube
Drill Prod
中国石油引进软件情况
1998年原中国石油天然气总公司为各油田 钻井部门配发了maurer钻井工程软件，该软 件计算模型可靠，软件简单易用。
2005年，中国石油股份公司为各油田钻
井设计部门配备了landmark与paradigm钻 井设计软件。这两种钻井设计软件代表了国 际上钻井设计软件的最高水平。
兰德马克钻井设计软件组成
name Presgraf
DecisionSpace AssetView AssetView 3D Drill View KM R03 3D Drill View Knowledge Mgmt Module AssetPlanner R03 DecisionSpace AssetPlann er Module R03 TracPlanne r Module R03 PrecisionTa rget Module PrecisionTarget TracPlanner
R03 OpenWells Advanced
钻井＋修井数据库
EDM are prerequisites 井身结构设计 EDM are prerequisites 套管强度校核
CasingSeat StressCheck
R03 Tubulars Basic Package
28
兰德马克钻井设计软件组成
测斜数据分析
COMPASS
Plan Survey Anti Collision
EDM are prerequisites
定向井设计
EDM are prerequisites
测斜数据分析
EDM are prerequisites 防碰扫描分析 30
兰德马克钻井设计软件组成
name package model describe
数据回顾/报告 基准知识的获取
成本/时间估算
水力/固井 钻头钻具选择 现场工程
成本预算
套管/油管设计 钻井限制 基准
活动…
水力/固井 钻头钻具选择 钻机选择 确定油管柱 确定成本/时间预算 活动… 报告 | 实时数据 设计和实际 | 知识获取 现场工程
Time 时间
成功钻井设计的金钥匙 – Landmark 的 TDP 技术
9
定向井设计
10
套管和油管设计
11
套管和油管设计
12
套管和油管设计
13
水力/固井 钻头钻具选择 现场工程
14
15
Landmark 钻井协同工作环境
Drilling Data per Well
16,000 14,000 12பைடு நூலகம்000 10,000 8,000 6,000 4,000 2,000 0 1998 1999 2000 2001 2002 TOTAL Depthbased Time-based
扭矩/摩阻）
EDM are prerequisites工程计算器 EDM are prerequisites卡钻分析 EDM are prerequisites钻具临界转速分析 EDM are prerequisitesBHA带弯接头分析 EDM are prerequisites工程计算器
4
三维可视化钻井新技术
三维可视化就是实现以上目标的有效手段。采 用最新的三维可视化技术，综合三维地质建模、测井 解释的新技术和理论，建立起随实测数据不断修正的 客观、形象的三维钻井数字地质体空间，在此空间中 ，以三维轨迹设计、控制、预测理论和实测数据为依 据，进行轨迹的设计、预测、监测和动态修正，并辅 以各种三维真实感图形技术、三维图形变换技术以及 各种曲线和数据表格等人机交互技术，使决策者和现 场技术人员能及时“看到”所钻井眼的井身轨迹及其 空间走向、地层岩性及其空隙流体的物性，据此来设 计、控制井身轨迹，并根据实际的地质情况，及时调 整和修改井眼轨迹的走向。 5
name package
R03 OpenWells Drilling
model
describe
EDM are prerequisites
钻井数据库
EDM are prerequisites
OpenWells
R03 OpenWells Well Services
修井数据库
EDM are prerequisites
7
Landmark 钻井软件能够满足 钻井工程各个方面的需要
8
Total Drilling Performance™ (TDP)
钻井数据可视化 套管和油管设计 钻井和地质数据的回顾 以及定向井设计
活动…
Impact on Cost 对成本的影响
地下数据回顾
钻井数据回顾 定向井油田设计 储层数据回顾 孔隙压力/井壁稳定 性 成本/时间/风险评 估 活动… 定向井设计
Advanced
Components Satellite
-3D Drill Viewer -OpenWorks Replication
Rig
Office
20
Landmark 钻井协同工作环境 及时决策
Well Planning SeisWorks StratWorks
Integrated Interpretation 3D Drill View Real Time Data Integration
Update Well Plan
Update Interpretation
Update Reservoir Model
21
22
23
Update Well Plan
24
Update Interpretation
25
Total Drilling Performance 产品 - 三维实时可视化钻井
package
R2003 Presgraf
model
describe
测井、地震资料地层压力预测
DS 三维可视化钻井基本模块
OpenWorks, DS AssetView & DIMS are prerequisites
DS 三维可视化钻井知识管理模块
OpenWorks, DS AssetView & TracPlanner Module are prerequisites.
2006年
用户满意度
60% 50% 40% 30% 20% 10% 0%
L
rk ma and
l xce E -S M
um chl S
r rge be
on lot Pe
r ure Ma
m di g a Par
3
三维可视化钻井新技术
随着油气勘探开发技术的发展，油藏工程 和采油工程对钻井工程的要求越来越高，他们要 求钻井工程能根据地下的实际情况，设计并钻成 能控制井斜方位的复杂的三维井眼剖面。钻井工 程要达到这样的要求，就必须在钻前和钻进过程 中尽可能全面、真实的了解钻井的地质环境：所 钻地层的构造形态及空间层位面的起伏变化、岩 石的物性特征、储层的部位、厚度、延伸方向。 这就要求钻井工程充分利用好高质量的三维地震 数据、随钻测井解释数据等以及由这些数据资料 来不断完善的地质模型。
OpenWire Workflow Right-Time Data
Technical Application Environment 19
Landmark 钻井协同工作环境 及时决策
Real-Time Drilling Collaboration
-Visualization -G&G/Drilling Data
中国石油
钻井设计软件介绍
1
国外钻井设计软件情况
目前通用的钻井设计和分析软件主要有：
Landmark、M-S Excel、Schlumberger、Peloton 、Maurer和Paradigm等公司研制。从2003年以来 ，每个钻井作业者使用的软件包的平均数量有很大

合集下载

石油上游软件简介

石油上游软件简介

常用石油地质及相关软件简介谈到油田上游软件不得不先说一下上游有名的两家外企哈里伯顿（Halliburton）和斯伦贝谢（Schlumberger），前者是从事油田钻井的外企，后者是从事测井的外企，哈里伯顿的非工程类主打产品是Landmark软件包，斯伦贝谢是Geoframe软件包与peotrel建模软件，两者在勘探研究领域的软件几乎是均分天下，包括从地震解释到反演、建模、油藏模拟等多种类型的模块。

以下我们按照类型简单介绍一下油田常用的石油地质软件，从类型上大体可以分为地震处理、地震解释、油藏描述、油藏模拟、地质绘图、油藏工程、工艺工程等几大类：1、地震处理包括ProMax、Focus、CGG、Omega、TomoxPro 井间地震处理软件、Univers VSP 垂直地震处理、GreenMountain绿山Mesa、Omni Workshop、Vista Window 2D/3D、GeoCT-I 二维野外小折射自动层析成像软件、克浪KeLang、TestifiLand for Windows、SPS_QC 地震辅助数据生成与质控系统。

常用的为前4种。

2、地震解释包括有LandMark R2003、Discovery、SMT、GeoFrame、Recon for Sun、Recon for linux、GeoProbe、EPOS、VoxelGeo、GeoSec 3D、StratiMagic、GeoDepth、Probe、Explorer、iMap、Reservoir Navigator、SeisEarth、SolidGeo、Vanguard、GeoModeling VisualVoxat、EarthWave、3d Move、2Dmove3DStress、EPS reservior、EPS Image、EPS frs、Fraca 裂缝油藏描述软件、TRIANGLE断层封闭性评价、并置分析、ToModel、Proni吸收滤波、OpendTect、双狐微机解释系统、Tesseral 2d全波场模型正演、GXII、Rokdoc、SeislogPlus、HRS（Hampson Russell ）Strara、ISIS、Jason克浪油气检测与反演软件KLInversion、metalink、SeisMod 粘弹性波波动方程正演模拟软件Landmark 5000。

定向井设计暨compass操作指南

定向井设计暨compass操作指南

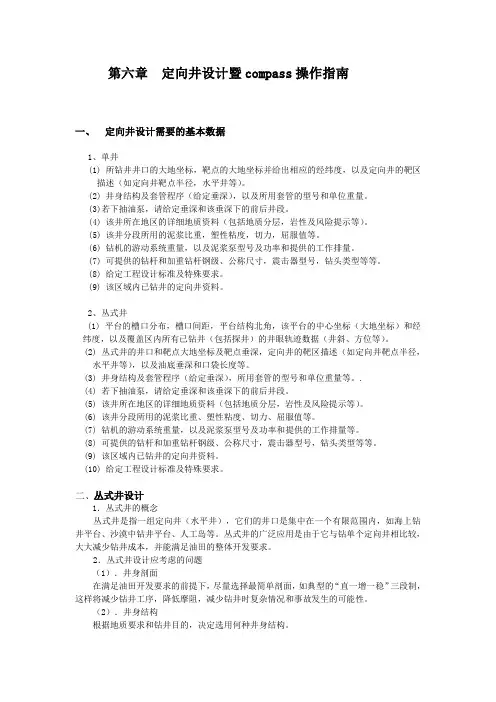

第六章定向井设计暨compass操作指南一、定向井设计需要的基本数据1、单井(1) 所钻井井口的大地坐标，靶点的大地坐标并给出相应的经纬度，以及定向井的靶区描述（如定向井靶点半径，水平井等）。

(2) 井身结构及套管程序（给定垂深），以及所用套管的型号和单位重量。

(3)若下抽油泵，请给定垂深和该垂深下的前后井段。

(4) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。

(5) 该井分段所用的泥浆比重，塑性粘度，切力，屈服值等。

(6) 钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量。

(7) 可提供的钻杆和加重钻杆钢级、公称尺寸，震击器型号，钻头类型等等。

(8) 给定工程设计标准及特殊要求。

(9) 该区域内已钻井的定向井资料。

2、丛式井(1) 平台的槽口分布，槽口间距，平台结构北角，该平台的中心坐标（大地坐标）和经纬度，以及覆盖区内所有已钻井（包括探井）的井眼轨迹数据（井斜、方位等）。

(2) 丛式井的井口和靶点大地坐标及靶点垂深，定向井的靶区描述（如定向井靶点半径，水平井等），以及油底垂深和口袋长度等。

(3) 井身结构及套管程序（给定垂深），所用套管的型号和单位重量等。

.(4) 若下抽油泵，请给定垂深和该垂深下的前后井段。

(5) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。

(6) 该井分段所用的泥浆比重、塑性粘度、切力、屈服值等。

(7) 钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量等。

(8) 可提供的钻杆和加重钻杆钢级、公称尺寸，震击器型号，钻头类型等等。

(9) 该区域内已钻井的定向井资料。

(10) 给定工程设计标准及特殊要求。

二、丛式井设计1．丛式井的概念丛式井是指一组定向井（水平井），它们的井口是集中在一个有限范围内，如海上钻井平台、沙漠中钻井平台、人工岛等。

丛式井的广泛应用是由于它与钻单个定向井相比较，大大减少钻井成本，并能满足油田的整体开发要求。

navigator学习文件.doc 精品

navigator学习文件.doc 精品

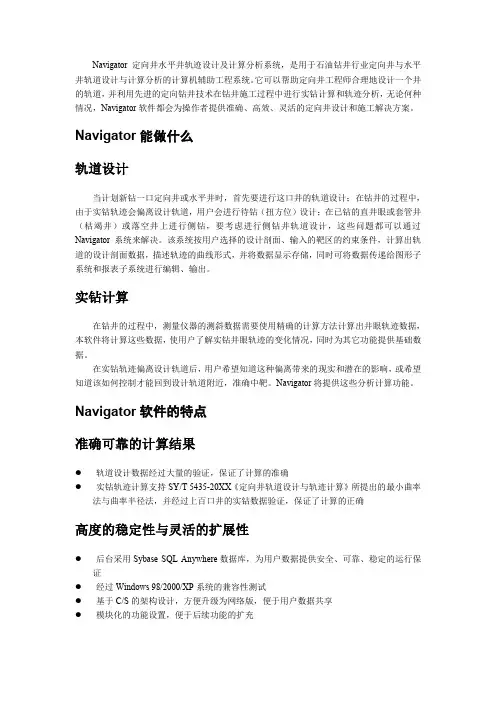

Navigator 定向井水平井轨迹设计及计算分析系统，是用于石油钻井行业定向井与水平井轨道设计与计算分析的计算机辅助工程系统。

它可以帮助定向井工程师合理地设计一个井的轨道，并利用先进的定向钻井技术在钻井施工过程中进行实钻计算和轨迹分析，无论何种情况，Navigator软件都会为操作者提供准确、高效、灵活的定向井设计和施工解决方案。

Navigator能做什么轨道设计当计划新钻一口定向井或水平井时，首先要进行这口井的轨道设计；在钻井的过程中，由于实钻轨迹会偏离设计轨道，用户会进行待钻（扭方位）设计；在已钻的直井眼或套管井（枯竭井）或落空井上进行侧钻，要考虑进行侧钻井轨道设计，这些问题都可以通过Navigator系统来解决。

该系统按用户选择的设计剖面、输入的靶区的约束条件，计算出轨道的设计剖面数据，描述轨迹的曲线形式，并将数据显示存储，同时可将数据传递给图形子系统和报表子系统进行编辑、输出。

实钻计算在钻井的过程中，测量仪器的测斜数据需要使用精确的计算方法计算出井眼轨迹数据，本软件将计算这些数据，使用户了解实钻井眼轨迹的变化情况，同时为其它功能提供基础数据。

在实钻轨迹偏离设计轨道后，用户希望知道这种偏离带来的现实和潜在的影响，或希望知道该如何控制才能回到设计轨道附近，准确中靶。

Navigator将提供这些分析计算功能。

Navigator软件的特点准确可靠的计算结果●轨道设计数据经过大量的验证，保证了计算的准确●实钻轨迹计算支持SY/T 5435-20XX《定向井轨道设计与轨迹计算》所提出的最小曲率法与曲率半径法，并经过上百口井的实钻数据验证，保证了计算的正确高度的稳定性与灵活的扩展性●后台采用Sybase SQL Anywhere数据库，为用户数据提供安全、可靠、稳定的运行保证●经过Windows 98/2000/XP系统的兼容性测试●基于C/S的架构设计，方便升级为网络版，便于用户数据共享●模块化的功能设置，便于后续功能的扩充功能丰富而生动的实时图形显示●提供设计轨道、实钻轨迹的垂直投影图、水平投影图、三维立体图●提供缩放、平移、区域选择等图形查看功能，便于用户操作●提供图形中所有可见图元的属性更改功能。

Steerer中文手册

Steerer中文手册

Steerer简介此软件自1992年开始开发。

八年来经过不断的理论到实践和实践到理论的不断反复，此软件已成为一个经过实践严格考验过的优秀软件。

此软件的作者本人自1991年至1999年一直从事定向井现场施工，先后去过菲律宾和伊朗参加定向井水平井技术服务，足迹遍布国内各大油田的定向井水平井施工现场，有丰富的现场施工经验，确实知道现场需要，并有充分的机会和现场实例来进行软件的实践检验，在这种前提下开发出来的产品是绝对值得信赖的！为了适应世界软件技术的发展, 同时也为了在软件上与国际接轨，作者采用目前最先进的软件开发技术, 并大量吸取外国软件的优点, 结合现场实际, 开发了此Windows 版定向井钻井软件, 并将它命名为Steerer。

同期完成的配套软件是DDDB, DDDB包含了定向井数据库及定向井完井报告。

DDDB可与Steerer很好地共享数据。

基本功能全新的世界级的软件界面全面支持中英文全面支持公英制先进的打印机支持测地学计算（WMM2000 磁偏角计算和大地坐标转换）万能轨道设计定向井水平井计算及待钻井眼设计测斜数据误差椭圆计算邻井扫描水平投影图、垂直投影图、三维立体图及混合视图井身结构图钻井时间计划图可视平台优选自动平台基孔编辑弯接头及导向马达造斜率计算工具面计算定量钻具组合效果预测钻具组合及水力计算摩阻拉力和扭矩计算与MS Office兼容的打印输出智能在线帮助及标准Windows 帮助安装本软件可在Windows95，Windows98下运行。

单击屏幕左下角的“开始”按钮，选中“运行”命令，在弹出的窗口中输入“a:\setup”，并单击“确定”按钮，按系统提示进行安装。

安装完毕后，双击桌面上的“Steerer”图标，在版权对话框内输入密码并插入加密盘确认一次，以后无需加密盘即可运行。

井名打开文件对话框。

1.在文件名编辑框内输入要新建的井名单击“确定”按钮，软件将提示“文件不在，是否要建立？”，单击“是”，则此井已建立，井名将显示在标题栏上。
