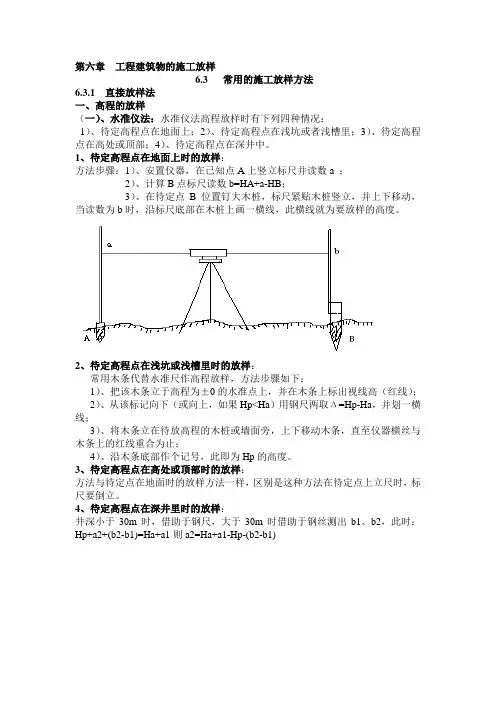

第六章 工程建筑物的施工放样
6.3 常用的施工放样方法
6.3.1 直接放样法
一、高程的放样
(一)、水准仪法:水准仪法高程放样时有下列四种情况:
1)、待定高程点在地面上;2)、待定高程点在浅坑或者浅槽里;3)、待定高程点在高处或顶部;4)、待定高程点在深井中。
1、待定高程点在地面上时的放样:
方法步骤:1)、安置仪器,在已知点A上竖立标尺并读数a ;
2)、计算B点标尺读数b=HA+a-HB;
3)、在待定点B位置钉大木桩,标尺紧贴木桩竖立,并上下移动,当读数为b时,沿标尺底部在木桩上画一横线,此横线就为要放样的高度。
2、待定高程点在浅坑或浅槽里时的放样:
常用木条代替水准尺作高程放样,方法步骤如下:
1)、把该木条立于高程为±0的水准点上,并在木条上标出视线高(红线);
2)、从该标记向下(或向上,如果Hp
3)、将木条立在待放高程的木桩或墙面旁,上下移动木条,直至仪器横丝与木条上的红线重合为止;
4)、沿木条底部作个记号,此即为Hp的高度。
3、待定高程点在高处或顶部时的放样:
方法与待定点在地面时的放样方法一样,区别是这种方法在待定点上立尺时,标尺要倒立。
4、待定高程点在深井里时的放样:
井深小于30m时,借助于钢尺,大于30m时借助于钢丝测出b1、b2,此时:Hp+a2+(b2-b1)=Ha+a1则a2=Ha+a1-Hp-(b2-b1)
(二)、全站仪无仪器高法
对于一些高低起伏大的工程放样,采用此法直接放样高程。
如图,为放样B、C、D,......目标点的高程,在O处安置全站仪,后视已知点A(设目标高位l),测得OA的距离S1和垂直角α1,可计算O点全站仪中心的高程为:HO=HA+l-Δh1
然后测得OB的距离S2和垂直角α2,并顾及上式,可计算B点的高程为:HB=HO+Δh2-l=HA-Δh1+Δh2
桥梁工程中施工放样方法及其精度分析
汪 良
中铁二十二局第五工程有限公司
摘 要 :本文叙述了桥梁施工中常用的施工放样方法,结合实践讨论各种方法的特点和适用环境,最后进行了精度分析。
主题词 :桥梁 放样 精度分析 极坐标法
1 前言
在桥梁工作实践中,为了保证桥梁各部结构符合设计和规范要求,更好地掌握和控制工程施工数量,测量人员需要不断地放样、检查、监控各部结构施工,内、外业工作量极大。施工放样的精度又关系着桥梁施工的质量和进度。近些年来,工程施工大多已采用项目法管理,人员精简,工程规模又越来越大,如何在保证测量精度的前提下,提高施工测量放样效率就显得十分重要和有其现实意义。
选择合适的测量放样方法,养成严谨的复核习惯,建立严格的测量工作制度会取得事半功倍的效果。
2 施工放样
2.1测量方法:桥梁工程中施工放样一般包括:已知距离的放样、已知水平角的放样、已知高程的放样和平面点位的放样。前两者的放样基本上是平面点位放样中的一部分,或就是其的另一种形式:两个点确定一条线段。已知高程的放样可以采用几何水准法,也可使用三角高程法,最好采用两种方法互相复核。
众所周知施工放样须遵循先整体、后局部的原则,先放样精度高的点,复核正确后,可以继续放样其他点,也可以利用先放样的点,再放样精度低一些的点。
2.2点位放样常用放样方法:桥梁点位放样常用的放样方法有坐标放样法和极坐标放样法。极坐标法进行放样,就是置镜一控制点,后视另一控制点,输入放样点坐标或调整好方位角后输入距离,即可放样出预定点位,并采用置镜另一控制点点进行复核,同时可实测相邻两工作线偏角和相邻墩台的交点距进一步检核。长度差值在 10mm 限差以内,拨角检测的横向偏差在 2~3mm 内时可以为定位正确,其误差可在邻近放样点内作适当调整。坐标放样法实际上是将计算公式固化到全站仪中,通过电子读数,直接带入公司便可计算得到坐标。在实践中,因放样前不知点位和坐标系在场地的走向,反而不如极坐标法来的方便和快捷。 X 轴和 y 轴偏差值的调整不如在指定方向上一定距离的移动来的方便和迅速。随着现代科学技术的发展全站仪既可以使用坐标放样法,也可以使用极坐标放样法,显示的差异在于显示模式的不同,但预先准备的放样数据是不一样的,分别是坐标和方位角(极角)加距离(极距)。这两种方法可以使用全站仪进行,也可使用经纬仪配合测距仪使用,后者在现场使用可编程的计算器中预见编好的程序,一样方便。

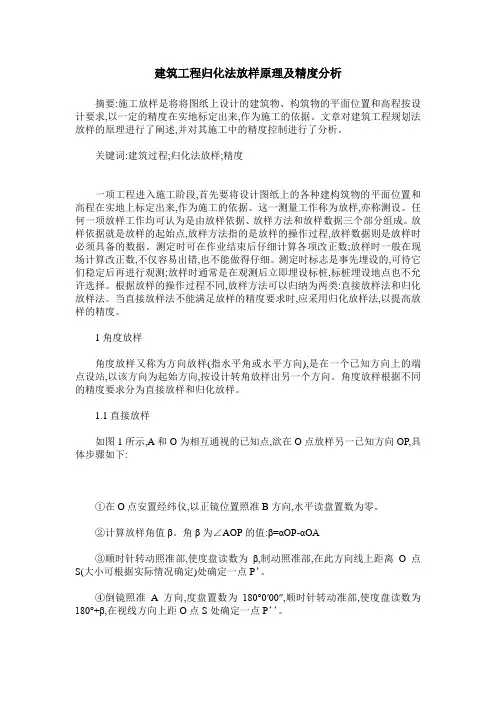

建筑工程归化法放样原理及精度分析
摘要:施工放样是将将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求,以一定的精度在实地标定出来,作为施工的依据。文章对建筑工程规划法放样的原理进行了阐述,并对其施工中的精度控制进行了分析。
关键词:建筑过程;归化法放样;精度
一项工程进入施工阶段,首先要将设计图纸上的各种建构筑物的平面位置和高程在实地上标定出来,作为施工的依据。这一测量工作称为放样,亦称测设。任何一项放样工作均可认为是由放样依据、放样方法和放样数据三个部分组成。放样依据就是放样的起始点,放样方法指的是放样的操作过程,放样数据则是放样时必须具备的数据。测定时可在作业结束后仔细计算各项改正数;放样时一般在现场计算改正数,不仅容易出错,也不能做得仔细。测定时标志是事先埋设的,可待它们稳定后再进行观测;放样时通常是在观测后立即埋设标桩,标桩埋设地点也不允许选择。根据放样的操作过程不同,放样方法可以归纳为两类:直接放样法和归化放样法。当直接放样法不能满足放样的精度要求时,应采用归化放样法,以提高放样的精度。
1角度放样
角度放样又称为方向放样(指水平角或水平方向),是在一个已知方向上的端点设站,以该方向为起始方向,按设计转角放样出另一个方向。角度放样根据不同的精度要求分为直接放样和归化放样。
1.1直接放样
如图1所示,A和O为相互通视的已知点,欲在O点放样另一已知方向OP,具体步骤如下:
①在O点安置经纬仪,以正镜位置照准B方向,水平读盘置数为零。
②计算放样角值β。角β为∠AOP的值:β=αOP-αOA
③顺时针转动照准部,使度盘读数为β,制动照准部,在此方向线上距离O点S(大小可根据实际情况确定)处确定一点P’。
④倒镜照准A方向,度盘置数为180°0′00″,顺时针转动准部,使度盘读数为180°+β,在视线方向上距O点S处确定一点P’’。
⑤连接P’P’’,取中点P,则0P即为待放样方向。∠AOP为放样的角。直接放样法一般用于精度要求不高的角度(方向)放样。
■建筑设计与规划 福建建设科技2007.No.5
火电厂施工放样控制基准点的施测及精度分析
曾泽前(福建省测绘院福州350003)
[提要] 放样控制基准点平面用附合导线布网,采用纯迭代平差,高程采用中间法三角高程测量,阐述该方案的作业过程
及优点,其精度可达到大型设备安装的要求。
[关键词] 控制点布网和平差 三角高程测量 中间法放样
Abstract:The plat surface controlling adopts traverse laying—out,and the pure iteration adjustment is used、The height measurement lays
out trigonometric leveling of intermediate measuring.The paper describes processing and advantages of the project,and its accuracy can sat-
isfy the request of the large equipments installation、
Key words:network point;spreads net and adjustment;trigonometric leveling;method of central balance measuring;laying—out
1工程概述 某火电厂位于沿海半岛,三面临海,一面与菜地接壤,原
来这里还是一片滩涂.后来用防洪堤把这片滩涂围起来并填
上土(见图1)。该火电厂计划总装机240万千瓦。一期建设
2台60万千瓦火电机组,二期也是建设2台60万千瓦火电
机组。由于火电机组设备庞大,安装质量要求较高,相应的要
建造大型设备基础,埋设一批大直径地脚螺栓。在施工中确
保大直径地脚螺栓的固定质量是保证大型设备基础和设备安
