１０ｋＶ真空断路器运行维护及处理建议李能华南涧供电有限公司【摘要】在１０ｋＶ真空断路器的运行维护中，为及时发现真空泡、操作机构等缺陷，一般需要在停电的情况下，结合大小修、预防性试验等工作才能进行。
由于周期较长，难以及时有效发现缺陷。
因此，进行有效地巡视及运行在线监控等手段极其重要，可避免由于断路器自身缺陷造成的误动、拒动等，并能及时发现缺陷。
【关键词】断路器故障处理真空断路器并非免维性设备，，它在额定短路电流开断次数，或机械操作次数接近规定的次数后，必须进行维护。
如果真空断路器带有严重缺陷，容易造成越级保护动作，导致事故升级。
断路器的运行维护通常包括大修、小修、预防性试验以及日常巡视等。
如按照规程上的时间要求（一般为３～５年），很难及时发现断路器灭弧室缺陷的故障。
一、真空断路器的操作要点１．断路器操作的注意事项。
（１）断路器操作前应先检查控制回路、辅助回路、控制电源（气源）或液压回路均正常，储能机构已储能，即具备运行操作条件。
（２）操作中应同时监视有关电压、电流、功率等表计的指示及红绿灯的变化，操作把手不宜返回太快。
（３）长期停运的断路器，在正式执行操作前应在不带电的情况下通过远方控制方式进行试操作２～３次，确认无异常后方能按操作票拟定的方式操作。
（４）断路器经检修恢复运行，操作前应检查检修中为保证人身安全所设置的措施（如接地线等）是否全部拆除，防误闭锁装置是否正常。
２．断路器故障时的操作要求。
（１）断路器的实际短路开断容量接近于运行地点的短路容量时，在短路故障开断后禁止强送，并应退出自动重合闸等相关保护。
（２）分相操作的断路器操作时，如发生非全相合闸时，应立即将已合上相拉开，重新操作合闸一次，如仍不正常，则应拉开合上相并切断该断路器的控制电源，查明原因。
（３）分相操作的断路器操作时，发生非全相分闸时，应立即切断控制电源，手动操作将拒动相分闸，查明原因。
二、故障实例分析笔者对公司１０ｋＶ高压配电室内发生的一起１０ｋＶ真空断路器灭弧室漏气、断路器卡滞的实际情况进行分析，及时发现设备缺陷，防止由于设备故障原因而造成带电误操作事故的发生。
10kV断路器的运行维护【摘要】在10kv输电线路中，断路器是十分重要的部件之一，认识并了解断路器的分类、构成和特性可以帮助相关人员在短路器发生故障时准确判别故障类型及原因，并采取相应措施进行处理。
一般来说，断路器主要存在“拒合”、“拒分”、“误合”、“误分”等故障类型，面对这些故障时，应及时进行判断并做好妥善处理工作。
最后，还应在日常工作中积极做好断路器的保养工作，及时检查各类部件的工作情况并更换橡胶部件等。
【关键词】10kv输电线路；断路器；分类；故障类型；维护保养1.前言断路器是一种开关装置，它可以起到关合、开断、承载电流的作用，还可以在规定时间内开断及承载异常回路的电流[1]。
断路器主要用于分配电能，保护电源线路和电动机以及异步电动机的启动等，从功能角度上看，它相当于过欠热继电器与熔断器式开关的组合，是目前10kv输电线路中常见的开关装置。
2.断路器的分类、结构与特性做好10kv断路器的运行维护工作需要我们对断路器的分类、结构以及特性等有所了解。
首先来谈谈断路器的分类。
断路器可以按照不同标准进行分类；按照操作方式的不同可以分为电动操作、手动操作和储能操作；按照结构的区别可以分为塑壳式与万能式；按照使用类别可以分为非选择型和选择型；按照灭弧介质可分为真空式、空气式、六氟化硫式及油浸式；按照动作的速度可以分为普通型和快速型；按安装方式可以分为固定式、插入式与抽屉式；按极数则能分为单级与二、三、四级。
不同类型的断路器具有的特性稍有差别，在日常的运行维护中应注意的一些问题也略有不同。
断路器主要由内部附件和外部附件组成。
内部附件包括辅助触头、报警触头、分励脱扣器以及欠电压脱扣器等，外部附件则包括电动操作机构、转动操作手柄、加长手柄与手柄闭锁装置等部分[2]。
在内部附件和外部附件的共同作用下，断路器才可以安全、正常运行。
一旦断路器的附件出现了问题，就会影响到断路器的使用，从而导致安全隐患的出现及安全事故的发生。
户内高压真空断路器安全操作及保养规程随着电力行业的发展，户内高压真空断路器作为一种重要的电器设备，在变电站、电力公司、工矿企业等场所得到了广泛的应用。
在正常运行时，它们在供电过程中起着至关重要的作用。
在使用高压真空断路器时，必须注意安全操作，定期保养，达到延长寿命的目的。
下面介绍高压真空断路器的安全操作及保养规程。
一、安全操作1. 动作前在动作之前，需要做好以下几点：1.检查控制回路是否正常。
2.检查断路器的工作电压和环境温度是否符合要求。
3.确定断路器的位置是否正确。
4.确保操作人员已经接地，并按照程序操作。
2. 动作时在断路器动作时，要注意以下几点：1.在动作时，应该用两手握住手柄，确定手柄已经卡入运行位置。
2.在断路器分断电路时，应听到清晰的断电声音以及电弧声。
如果发现噪音很大或弧光不明显，应该立即停止运行并进行检查。
3.当断路器进行连接时，需要调整手柄，使之正常运行。
4.在连续进行开合动作时需要有足够时间间隔，以便断路器自身恢复和电容充电。
3. 动作后在断路器动作后，应该做好以下几点：1.经常检查断路器的接线板是否正常。
2.检查断路器的各部位是否松动、老化、损坏等情况。
3.通过断路器测试仪检测断路器的各项指标是否正常。
4.检查设备周围的环境是否存在异常。
二、保养规程1. 定期检查断路器应该进行定期检查，以检查设备的电气性能是否正常。
具体的操作方式如下：1.先检查断路器内部的电路，尤其是有关连接处和弹簧机构的状况。
2.检查传感器的性能是否正常。
3.检查接线端子和引线是否正常。
4.检查断路器外部的情况，包括各部件是否有渗漏、损伤、变形等。
2. 日常保养日常保养是指对断路器定期进行检查和维护。
具体的操作方式如下：1.检查充电电池是否正常，必要时更换电池或者充电。
2.检查设备表面是否清洁，如果设备表面有灰尘或油渍，应该及时清洗。
需要注意的是，不要使用含有腐蚀性的化学药品清洗设备，以免影响设备性能。

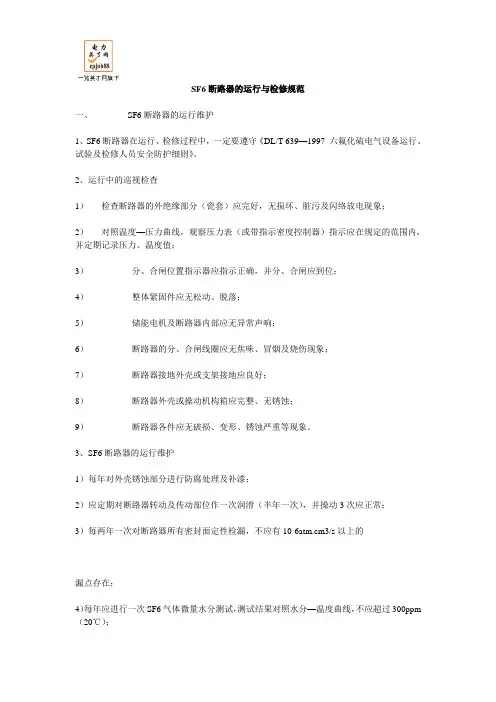

SF6断路器的运行与检修规范一、SF6断路器的运行维护1、SF6断路器在运行、检修过程中，一定要遵守《DL/T 639—1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》。
2、运行中的巡视检查1）检查断路器的外绝缘部分（瓷套）应完好，无损坏、脏污及闪络放电现象；2）对照温度—压力曲线，观察压力表（或带指示密度控制器）指示应在规定的范围内，并定期记录压力、温度值；3）分、合闸位置指示器应指示正确，并分、合闸应到位；4）整体紧固件应无松动、脱落；5）储能电机及断路器内部应无异常声响；6）断路器的分、合闸线圈应无焦味、冒烟及烧伤现象；7）断路器接地外壳或支架接地应良好；8）断路器外壳或操动机构箱应完整、无锈蚀；9）断路器各件应无破损、变形、锈蚀严重等现象。
3、SF6断路器的运行维护1）每年对外壳锈蚀部分进行防腐处理及补漆；2）应定期对断路器转动及传动部位作一次润滑（半年一次），并操动3次应正常；3）每两年一次对断路器所有密封面定性检漏，不应有10-6atm.cm3/s以上的漏点存在；4）每年应进行一次SF6气体微量水分测试，测试结果对照水分—温度曲线，不应超过300ppm （20℃）；5）其它项目，如绝缘、操作试验等可按有关规定定期进行，试验结果应符合相关标准。
6）检修注意事项（1）断路器在真空状态下不允许进行分合操作，以免损坏灭弧室零部件；（2）机构在正常检修时，应将分、合闸弹簧能量释放。
4、检修时，主要技术参数应符合表1规定：表1序号名称单位主要数据1SF6气体额定压力（20℃时表压）MPa0.45（普通）2合闸时间（额定操作电压下）s≤0.13分闸时间（额定操作电压下）s≤0.064刚合速度m/s3.2±0.25刚分速度m/s3.4±0.26主回路电阻（1600A）μΩ≤1807年漏气率%/年≤18SF6气体水分含量（20℃运行时）μL/L≤300二、可能出现故障的分析及检修1、漏气分析及处理（密度继电器发信号）1）密度继电器发信号（1）密度继电器动作值出现误差，误发信号，对其进行调整或更换；二次接线出现故障，找出错点，改正接线；（2）断路器本体漏气，找出漏气原因，再作针对处理。
