电子科技大学15秋《电气控制及PLC》在线作业1 答案

电气控制PLC题库+答案一、选择题1. PLC的英文全称是（A）。

A. Programable Logic ControllerB. Programable Logic ComputerC. Programable Logic CircuitD. Programable Logic Chip答案：A2. 下面哪个不是PLC的主要组成部分？（D）A. CPUB. 输入/输出接口C. 存储器D. 显示器答案：D3. PLC的输入接口电路一般采用（B）方式。

A. 电流B. 电压C. 频率D. 脉冲答案：B4. PLC的输出接口电路主要有（C）几种类型。

A. 1B. 2C. 3D. 4答案：C5. 下面哪个不是PLC的编程语言？（D）A. 梯形图B. 指令表C. 功能块图D. C语言答案：D二、判断题1. PLC是一种用于工业控制的微处理器系统。

（√）2. PLC的CPU相当于计算机的中央处理器。

（√）3. PLC的输入/输出接口电路可以承受较高的电压和电流。

（×）4. PLC的编程语言与计算机编程语言相同。

（×）5. PLC可以代替继电器控制系统实现复杂的逻辑控制。

（√）三、填空题1. PLC主要由________、________、________和________四部分组成。

答案：CPU、输入/输出接口、存储器、电源2. PLC的编程语言主要有________、________和________三种。

答案：梯形图、指令表、功能块图3. PLC的输入/输出接口电路主要有________、________和________三种类型。

答案：继电器输出、晶体管输出、晶闸管输出4. PLC的输出接口电路可以提供________、________和________三种类型的信号。

答案：电压、电流、继电器四、简答题1. 简述PLC的工作原理。

答：PLC的工作原理主要包括以下几个步骤：（1）输入采样：PLC通过输入接口电路接收外部输入信号，并将其转换为数字信号。

20XX年plc及电气控制课后答案 《电气控制与PLC》该书可作为中等职业学校数控、机电、机械加工、机械制造等专业电气控制与PLC的教学用书，下面小编为大家整理的关于《电气控制与PLC》相关课后练习题题及课后答案，希望对你们有帮助。 电气控制与PLC课后答案 第一章 1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别? 熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流;熔体的额定电流是熔体长期工作而不致熔断的电流;熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值 1-8热继电器与熔断器的作用有何不同? 1-9热继电器在电路中的作用是什么? 在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护 1-10时间继电器与中间继电器在电路中各起什么作用? 时间继电器起到延时的作用 中间继电器起到中间放大的作用 1-12什么是主令电器，常用的主令电器有哪些? 主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路 ，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等 1-13接触器的作用是什么? 接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路 1-16接触器是怎样选择的?主要考虑哪些因素? ①接触器的类型选择 ②额定电压的选择 ③额定电流的选择 ④吸引线圈额定电压选择 ⑤接触器触头数量，种类选择;(其中③④为主要指标) 第二章 2-1自锁环节怎样组成?它起什么作用?并具有什么功能? 自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成(有两个元件并联在一起的)，这种由接触器(继电器)本身的触点来使其线圈长期保持通电的环节叫“自锁”环节 “自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动， 而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人 身事故 2-2什么是互锁环节，它起到什么作用? 互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。 它用来防止两个接触器同时得电 2-3在装有自动控制的机床上，电动机由于过载而自动停车后，有人立即按起动但不能开车，这可能是什么原因? 由于热惯性的作用，虽然已停车，但热元件的温度还没有降下来，所以热继电器动作后，必须经过一段冷却时间，才可手动或自动复位。 2-9在电动机的主电路中既然装有熔断器，为什么还要装热继电器?它们各起什么作用? 热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护 熔断器是一种结构简单、使用方便、价格低廉、控制有效的保护电器。使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。 熔断器只能保护电动机不超过最大电流，却不能反映电动机的发热状况，因此必须采用热继电器进行长期保护。 2-10为什么电动机要设零电压和欠电压保护? 如果欠压会造成所有相电流过大，从而烧坏电动机或线路，加了零电压和欠压保护后，当出现零压或欠压时，电源会自动切断 第三章 3-2为什么图3-2中的M1电机没有进行短路保护? 因为M1已经有QF(低压断路器)保护，故不用FU(熔断器)作短路保护 3-3为什么图3-2中的M3电机没有进行过载保护，而M1，M2电机有过载保护 因为M3要频繁启动，电流冲击大，所以不安装过载保护 3-4CA6140型车床有哪些保护?是通过哪些电器元件实现保护的? (P66) 短路保护：FU1和FU2实现主电路的短路保护，FU3实现变压器的短路保护，FU4,FU5和FU6实现控制电路和辅助电路的短路保护

图4-4 修改改进后的梯形图
4）电路的工作过程
按下启动按钮SB1→输入继电器I0.0得电→◎I0.0[1]闭合→M0.0得电
◎M0.0[2]闭合→Q0.0[2]得电→KM1得电→接通电动机电源
◎M0.0[3]闭合
T37[3]得电，开始延时→延时时间到
Q0.2[3]得电→KM3得电→电动机定子绕组接成Y形
4）结合电器元件和编程元件的交互作用和动作顺序，描述PLC控制的电路工作过程。（6分）
[解答] 1）该控制电路工作过程如下：
KM1得电
按SB1→KM3得电 KM3失电
KT得电→延时→延时时间到→ KM2得电 →
KM1仍得电→
2）PLC的I/O接线图
图4-2 PLC的I/O接线图
说明：由于KM2和KM3绝不能同时得电，一旦接触器出现故障，只有程序上的互锁是不够的，因此在硬件接线上必须增加互锁。
4）工作台快速移动的控制
工作台上述6个方向的快速移动也是由M2拖动的，通过上述两个操作手柄和快速移动按钮SB5和SB6实现控制。当按下SB5或SB6时，接触器KM6线圈通电，快速进给电磁铁YA线圈接通电源，通过机械机构将快速离合器挂上，实现快速进给。由于KM6线圈控制电路中没有自锁，所以快速进给为点动工作，松开按钮，仍以原进给速度工作。

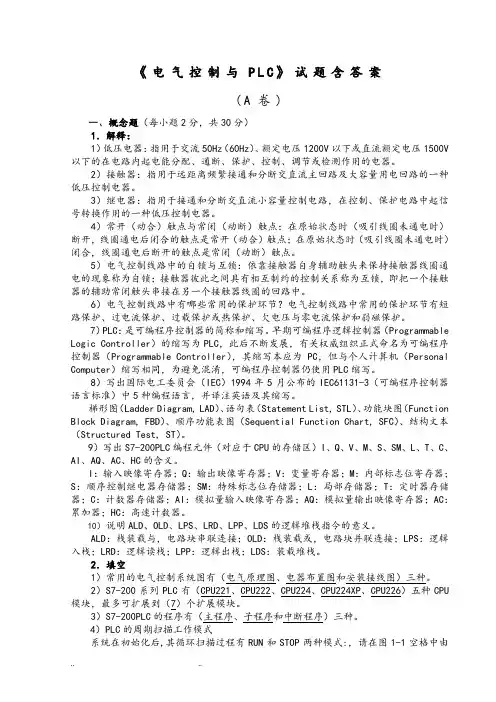

10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。
ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。
2．填空
1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。
2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。

电气控制与PLC第二版课后练习题含答案前言在学习电气控制和PLC（可编程逻辑控制器）的过程中，理论知识的掌握是非常重要的，但是以上知识的应用能力则是更为实用和必要的。

因此本文将介绍一些电气控制和PLC的课后习题及其答案，供学习者参考和学习。

电气控制习题第一节电气元件安装问题1在电气装置上，为了保证线路安全，现代化的电控柜上常设有漏电保护器。

漏电保护器的作用是什么？答案1漏电保护器是为了保护人身安全，在接地弱或者接地不完好的情况下遗漏电流会引起漏电保护器跳闸，从而切断电源保护人身安全。

问题2「SELECTRON」电控开关生产厂家说明中的「4P, 30A」是什么意思？答案2「4P, 30A」表示该电控开关为四极，额定电流为30A。

第二节电气图件的认识问题1标识符J在电气图件中代表什么元件？标识符J代表接触器元件。

问题2在电气控制电路中，接点标识符X2.1代表什么？答案2接点标识符X2.1代表接触器K2的常闭触点。

PLC习题第一节常用指令问题1在PLC 编程中，LD指令的作用是什么？答案1LD指令的作用是将输入信号逐一导入字节区，并将该字节区的最高位设置为1。

问题2在PLC 编程中，SET指令的作用是什么？答案2SET指令的作用是将输出信号置位。

第二节 PLC图件的认识问题1在PLC图件中，元器件图形中不含数字，是什么原因？PLC图件中不含数字是为了避免与数字逻辑电路、数字电路的图形混淆，并且简化了电路的图形。

问题2在PLC图件中，一个电缆的x点表示什么？答案2在PLC图件中，一个电缆的x点表示断开电缆的端点，可以用于在图件上区分单一的电缆。

总结本文介绍了一些电气控制和PLC的习题及其答案，旨在帮助学习者更好地掌握电气控制和PLC的应用。

学习者应该养成经常做习题的好习惯，掌握理论知识的同时，注重应用能力的提高。
