ArcGIS空间数据处理和空间数据分析思路整理

  • 格式：docx
  • 大小：11.34 MB
  • 文档页数：26

ArcGIS基础学习思路整理 学习资料：地理信息系统教程上的例题与操作步骤，地理信息系统导论上的习作与挑战任务，往届GIS大赛试题。 一、空间数据处理 1.空间数据采集： （1）地理配准（2）空间校正 2.空间数据编辑： （1）要素的编辑（2）创建要素（3）修改要素 3.空间数据的拓扑处理： （1）拓扑创建（2）拓扑的验证（3）拓扑编辑（4）拓扑错误修改 4.空间参考与变换： （1）空间参考与地图投影（2）投影变换（3）坐标问题 5.地图制图： （1）地图制图输出（2）符号化与样式（3）掩模与制图表达 二、空间数据分析 1.矢量数据分析： （1）数据提取：裁剪，分割，筛选（2）统计分析：频数，汇总统计数据（3）缓冲区分析：建立缓冲区，多环缓冲区，点距离（4）叠置分析：相交，联合，融合，合并，标识，擦除，更新（5）泰森多边形 2.栅格数据分析： （1）密度分析（2）距离分析（3）提取分析（4）局域分析（5）邻域分析 3.地形表面分析： （1）用DEM进行制图（2）坡度坡向分析（3）表面曲率分析（4）提取破向坡度，水系河流 4.视域流域水文分析： （1）视域分析（2）流域分析：填洼，流向分析，计算水流长度，流量分析（3）河网分析：生成河网，河网矢量化，平滑河网，河流连接 5.插值及重分类分析： （1）插值分析：克里金插值（2）重分类分析 6.网络分析： （1）网络分析（2）最小耗费路径分析 7.地统计学分析： 8.Model Builder与空间建模： ArcGIS处理问题综合流程整理 一、按照一定的条件选取事宜区域 某一地区引进X型经济作物，该作物的生长环境需要满足一定的地形及气象条件。现有该地区的地形及气象数据，请你根据X型作物的生长条件，为该地区进行X型作物适宜区分析 相关信息说明如下： ① 数据中，dem为数字高程模型数据，gully.shp为主沟谷数据；climate.txt为气象观测表数据（包含坐标、温度/℃及降雨/ mm等）。 ② dll中，DevComponents.DotNetBar2.DLL为工具控件库，IrisSkin2.DLL为皮肤控件库，titlerectangle.ssk为皮肤文件。 ③ X型作物生长的条件为：  作物喜阳；  作物一般生长在该山区主沟谷两侧区域，一般不超过800米；  作物生长的年平均温度为9.5-11.5℃；  作物生长的年总降雨量为600-720mm。 ④ 坡向为90～270为阳坡。 可根据数字高程模型数据提取出坡向、水系等信息。

操作流程：

一、提取坡向 1. 加载dem高程模型和guiil.shp山沟谷数据。

2. 坡向的提取分析，打开ArcToolbax--Spatial Analyst Tools--Surface--aspect 3.用栅格计算器提取一定范围内的坡向（阳坡：90°-270°） 4. 坡向提取的结果如图： 二、提取河谷两侧的区域 1. 进行缓冲区分析 2缓冲区分析之后得到的结果： 三、提取适宜温度区域 1.首先要做温度数据的插值，选择Spatial Analyst工具箱，打开插值分析工具箱，点击克里金插值。 2.在arcmap中加载点数据，加载后右击并点击显示XY数据

3.点击确定之后，并把climate 个事件导出为shp文件 4.点要素完成后，点击克里金插值工具，进行分析。 5. 适宜温度的插值分析，并用栅格计算器计算出适宜的温度区域

6. 适宜降水量的插值分析，并用栅格计算器计算出适宜的降水量区域 7.栅格转矢量

转换工具箱/由栅格转出/栅格转面

8.同理转化温度、降雨量图 温度： 降雨量矢量图： 删除零值：（零值代表的是：坡向为不在90—270、降雨量不在600-720mm、气温不在9.5-11.5℃范围的区域面）

9. 对矢量数据进行相交操作： 10. 得到事宜的区域： 二、用DEM进行地形制图 操作流程

一、创建等高线图层 1. 添加plne数据，打开ArcToolbox工具，打开spatial Analyst Tools--Surface--cotour工具。

2. 右击ctour，选择属性可以进行等高线的标注 二、创建垂直剖面图 1. 选取一条河流进行剖面联系，打开属性表，用属性选择器进行选择，输入表达式，选出一条河流

2. 打开3D Analyst，选择插入线工具，数字化处理，然后打开剖面查看器 三、创建地貌晕渲图层 1. 打开spatial Analyst Tools--Surface--Hillshade工具，选择数据，默认方位角和高度角

三、提取坡向坡度 计算分级面积 提取一定范围内的坡向（90-270°(阳坡)）

四、提取水系及流域 1.根据等高线图转化成dem数据：首先打开ArcMap；打开工具箱--3D Analyst Tools--DataManagerment--TIN--Create Tin；选择输出路径和shp文件，并指定高程字段；运行完成后，打开工具箱--3D Analyst Tools--Conversion--From TIN -- TIN to Raster；选择Tin和输出路径即可： 2. 原始DEM流向分析

3. 洼池判定： （1）提取洼池：水文分析--汇工具 （2）计算洼地贡献区域：水文分析--分水岭 （3）计算洼池区域的最低高程：区域分析--分区统计工具 （4）计算洼池区域的最高高程：区域分析--区域填充 （5）计算洼池深度 4. 填充洼池：水文分析-填洼工具 5. 无洼池DEM流向分析：水文分析---流向工具

6. 计算流水累积量 在上一步的基础上进行，在【ArcToolbox】中，执行命令[SpatialAnalyst工具]——>[水文分析]——>[流量] 7. 提取河流网络栅格。 在上一步的基础上进行，打开【Arctoolbox】，运行工具[Spatial Analyst 工具]——>[地图代数]——>[栅格计算器]，在[地图代数表达式]中输入公式：Con(Flow Accumulation1>500,1)

8. 提取河流网络矢量数据。：在上一步的基础上进行，打开【Arctoolbox】工具箱，运行工具[SpatialAnalyst 工具]——>[水文分析]——>[栅格河网矢量化]，按下图设置参数： 9.平滑处理河流网络。 打开[编辑器]工具栏，执行工具栏中的命令[编辑器]——>[开始编辑]，确保目标图层为河流网络图层[StreamT_StreamN1],通过打开[StreamT_StreamN1]属性表，并选择属性表的所有行选择图层[StreamT_StreamN1]中的所有要素，也可以通过[要素选择按钮]选择图层中所有要素，执行[编辑器]工具栏中的命令[编辑器]——>[更多的编辑工具]——>[高级编辑]打开工具条：[高级编辑]，点击其上的[平滑]按钮：在[平滑]处理对话框中输入参数[允许最大偏移]为4，得到平滑后的河流网络矢量图层，执行命令: [编辑器]——>[停止编辑]，保存所做修改。

10. 生成河流连接：水文分析--河流连接工具 11. 河网分级：水文分析--河网分级工具 12. 进行流域分析。 在上一步的基础上进行，打开【Arctoolbox】，运行工具[Spatial Analyst工具]——>[水文分析]——>[盆域分析]。 13. 打开【Arctoolbox】，运行工具[Spatial Analyst工具]——>[水文分析]——>[分水岭]。

14.然后在打开【Arctoolbox】中，打开[空间分析]工具栏，执行命令:[转换工具]——>[由栅格转出]——>[栅格转面]，将流域栅格转换成为矢量图层。

五、提取山脊线，山谷线，鞍部。 一、提取山脊线 （1）填洼 加载DEM数据，在ArcToolbox中选择Spacial Analyst Tools HydrologyFill工具，输入DEM进行填洼 （2）流向 （3）流量

（4）提取流量为0 （5）利用邻域分析方法，对提取出来的0值结果进行3x3邻域分析，求均值，是数据光滑。 （6）等高线 （7）晕渲 （8）在求均值后的0值汇流累积量数据上单击右键，选择属性，进行重新分级，将数据分为两级，调整临界点，以等值线图和晕渲图进行判断，属性值越接近1越可能是山脊线位置，确定分界阈值为0.5541

将属性直接近1的的一类属性值设为1，其余的设为0 （9）在ArcToolbox中选择Spacial Analyst Tools Map AlgebraRaster Calculator工具，将重分类后的数据与正地形数据相乘，可以消除存在于负地形区域的错误山脊线。

然后将计算结果重分类，属性部位1的栅格设为NODATA，就得到了山脊线 二、提取山谷线 在ArcToolbox中选择Spacial Analyst Tools Map AlgebraRaster Calculator工具计算反地形，公式为Abs（dem-2000），得到反地形数据

流向计算：在ArcToolbox中选择Spacial Analyst Tools HydrologyFlow Direction工具，输入反地形数据，得到流向数据

合集下载

arcgis空间数据的编辑处理及坐标变换

arcgis空间数据的编辑处理及坐标变换

arcgis空间数据的编辑处理及坐标变换实验3-1、空间数据库管理及属性编辑⼀、实验⽬的1. 利⽤ArcCatalog 管理地理空间数据库，理解Personal Geodatabse 空间数据库模型的有关概念。

2. 掌握在ArcMap中编辑属性数据的基本操作。

3. 掌握根据GPS数据⽂件⽣成⽮量图层的⽅法和过程。

4. 理解图层属性表间的连接(Join)或关联(Link)关系。

⼆、实验准备预备知识：ArcCatalog ⽤于组织和管理所有GIS 数据。

它包含⼀组⼯具⽤于浏览和查找地理数据、记录和浏览元数据、快速显⽰数据集及为地理数据定义数据结构。

基本概念：要素数据集、要素类数据⽂件：National.mdb ，GPS.txt （GPS野外采集数据）。

软件准备：ArcGIS Desktop 9.x ---ArcCatalog三、实验内容与主要过程第1步启动ArcCatalog 打开⼀个地理数据库当ArcCatalog打开后，点击按钮（连接到⽂件夹）. 建⽴到包含练习数据的连接在ArcCatalog窗⼝左边的⽬录树中, 点击上⾯创建的⽂件夹的连接图标旁的(+)号，双击个⼈空间数据库－National.mdb。

打开它。

在National.mdb 中包含有2 个要素数据集、1个关系类和1 个属性表。

第2步预览地理数据库中的要素类在ArcCatalog窗⼝右边的数据显⽰区内，点击“预览”选项页切换到“预览”视图界⾯。

在⽬录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。

在此窗⼝的下⽅，“预览”下拉列表中，选择“表格”。

现在，你可以看到Countries94的属性表。

查看它的属性字段信息。

第3步创建缩图，并查看元数据导出元数据信息第4步创建个⼈地理数据库(Personal Geodatabase-PGD)在ArcCatalog 的⽬录树中，定位到E盘，右键点击这E盘，在出现的菜单中，选择[新建]>>[⽂件夹]，⽂件夹名称改为myGeoDB 。

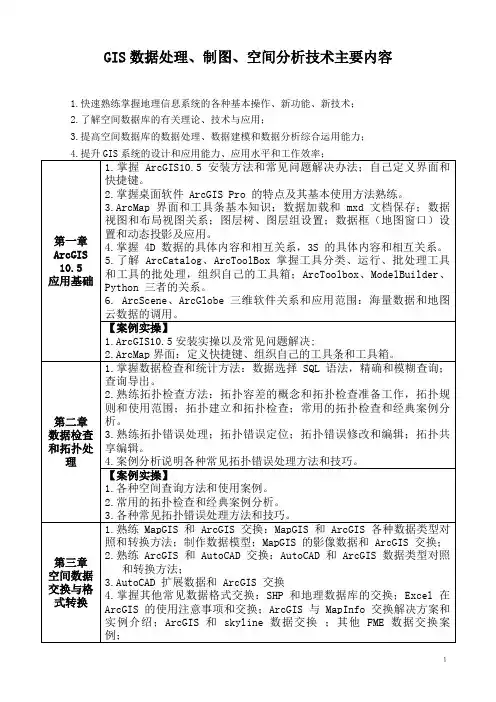

GIS数据处理、制图、空间分析
