物理九年级画电路图的方法画电路图是九年级物理常考的题型之一。
下面是由我分享的物理九年级画电路图的方法，希望对你有用。
物理九年级画电路图的方法：审题弄清习题中所描述的物理现象，它们的物理本质是什么，这些现象之间有什么内在联系。
为了帮助我们更形象地掌握判断各物理现象及其之间的内在联系，更好地了解和分析题意，可画出符合题意的草图或示意图，特别是在力学和电学中，画出力的图示(或力的示意图)和电路图，对分析问题判断物理现象很有帮助。
物理九年级画电路图的方法：分析根据判断的物理现象，找出说明这些现象所对应的概念或定律或公式是什么，题中给了哪些已知量，要求哪些未知量，以及已知量与未知量之间的联系是什么。
同时，在分析已知量、未知量及其内在联系的过程中，不要忽视了隐含的已知量，即善于找出题内暗示的已知条件。
例如，若题中提到“有一并联电路…”，这就表示电路两端的电压相等，各支路上的电流强度与支路的电阻成反比，各支路上电流强度之和等于干路上的电流强度等等。
在解题时，这些暗示的已知条件对解题极为重要。
物理九年级画电路图的方法：列式根据现象及对应的规律，找出已知量与求知量之间的数量关系，即列出两者的数量的关系式(在初中等量关系为最普遍的)。
关系式可以是物理概念的定义式，或物理定律的数学表达式，或物理法则的数学表达式，或相应的数学方程式。

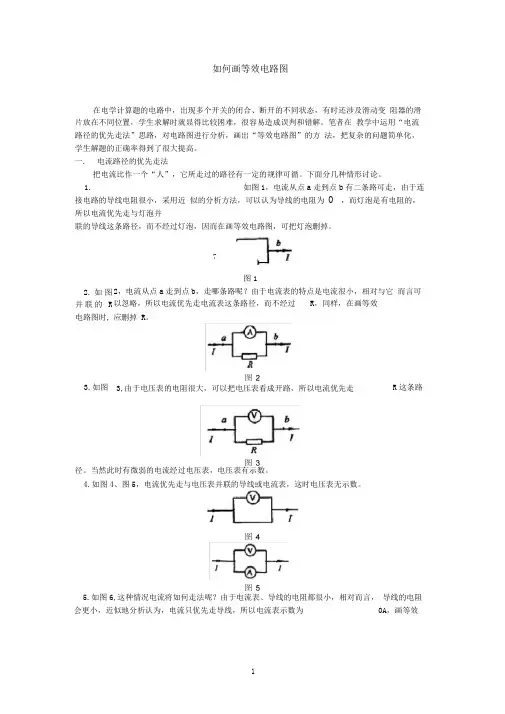

物理九年级电学试题的解题思路1)识别电路图和改画等效电路图正确识别电路图，是解决各类电路问题的基础，特别是一些较复杂的电路，往往是在识别电路的基础上，通过分析、改画出等效的简化电路，然后选用有关物理公式或都列方程去求解。
如何识别电路呢?①看清电路中各电学元件的连接关系。
若在电路中各元件是逐个顺次连接的是串联，而在电路中各元件并列接在电路两点的是并联。
若在电路中各元件连接方法有串联又有并联的是混联。
②能够根据题目所述，明确电路是通路、断路还是短路。
若电路中各元件用导线连接，开关(电键)闭合后，电流能从电源的正极出来沿着导线通过用电器回互电源的负极的电路，就是通路。
等效电路图绘制三步曲作者：刘安隆来源：《西部论丛》2018年第04期【摘要】在实际教学中，要打破旧模式，不断总结、不断总结出好的教学方法，不但解决了问题，而且使我们天天进步，工作、学习效率提高。
【关键词】混联电路等效方法混联电路的计算是电工课程中的基础知识，同时也是个难点环节。
求解混联电路关键是求出总电阻，由于有的较复杂混联很难判断各组成电阻的连接方式，因此要在原电路图的基础上画等效电路图，这个等效图能直观清楚地反映出各电阻的连接方式，能很容易求出总电阻来。
所以，能否画出等效电路图成了求解混联电路问题关键的关键。
画等效电路图的方法在教材中有介绍，按此法教学又枯燥又难理解，教学效果不好。
通过多年的教学，我总结出了一种好的画图方法，把它称为“画图三步曲”：起名字、排顺序、对号入座。
第一步：起名字。
给原电路图上电阻各连接点起个名（标注字母），可以是英文大小写，也可以是数字，等电位点起相同名。
第二步：排顺序。
将起好名的各连接点水平排列，待求两点排在左右的两端。
第三步：对号入座。
将各电阻依次对号填入相应的字母之间。
这样，一个直观清晰的等效电路图就可以画出来了。
下面举例说明此法的應用。
例1：判别下电路中电阻的连接方式。
解：画出等效电路图1.起名字：导线直接连的是等电位点，起相同名。
2.排顺序：待求点A、B排在两端。
3.对号入座：R1、R2、R3在A、C两点间，R4在B、C之间，将电阻依次填入字母间就可画出等效电路图了。
这样很容易判别出此电路为混联电路。
例2.已知：R1=10Ω，R2=5Ω，求总电阻RAB。
解：先画等效电路图1.起名字：2.排顺序：3.对号入座：看清楚原电路图中A和1之间、1和2之间、2和B之间有哪些电阻，将这些电阻对号依次填入新图中，得到等效电路图根据等效电路图，有：RAB=R1+（R1//R1+R2）//R1=10+（5+5）//10=10+5=15Ω从以上两道例题可以看出“三步曲”简单易学，再加上授课时语言形象些、生动些，比喻恰当些，学生想不懂都难了。
等效电路的逐点画法作者：高燕，陶进绪，姚艳春，刘恒来源：《教育教学论坛》 2018年第21期等效电路的逐点画法高燕1，陶进绪2，姚艳春1，刘恒1（1.安徽职业技术学院机电工程学院，合肥 230011；2.中国科学技术大学信息科学技术学院，合肥 230027）摘要：本人在长期电工电子教学实践中总结了等效电路的一种画法，称为逐点画法。
文章利用逐点画法在无源直流电路节点上标序号，经各序号点逐点画出等效电路，完成等效电阻电路的图形，分析计算出电路的等效电阻。
把复杂的电路转换成简单的串并联形式的等效电路，该方法简单直观，容易掌握。
关键词：逐点画法；无源二端网络；等效电阻中图分类号：G642.3 文献标志码：A文章编号：1674-9324（2018）21-0183-02在直流电路的分析计算中，我们熟知串联电阻的特征，也知道并联电阻特点，利用电阻的串并联[1]我们能求得等效电阻，但不是所有的电路都容易用观察的方法来识别各个电阻之间的串并联关系的。
这时我们就画等效电路[2]来进行分析，特别是遇到结构看起来很复杂的无源二端网络[3]不知如何下手分析，用简明的等效电路就一目了然了。
一、等效电路逐点画法的方法介绍对等效电路的画法进行研究，我用了称之为等效电路的逐点画法的方法。
下面我来介绍该方法。
我们知道任何一个无源二端网络都可以用等效电阻等效代替[1]。
首先观察电路，确定待求等效电阻的二端网络两个端点，在待求的电路连接点上标上序号，注意有些是等电位点的只标上一个的序号，找到待求等效电阻的二端网络两端点是哪两个序号，从这两序号其中一点出发，经过各个序号点到另一个序号点路径完成。
走路径找最简捷最少元件走，不需每个序号都经过，可能会出现多条路径，走路径的同时画上电路图，即是随着序号点边走边画，画完后仔细观察有哪些元件遗漏，将遗漏的元件连接在相应的序号间。
若电路中存在电桥电路，先看看电桥电路是否满足平衡条件，满足平衡条件可将桥上的电阻断开或短路掉；电桥不平衡则进行一次△-Y电路变换，变换后复杂而让人困惑的电路就变得简单直观了，然后依照标在电路上的序号找电阻，逐点画出等效电路图。
在电化学交流阻抗谱（EIS）分析中，通过拟合实验数据并画等效电路图，可以获得电化学过程的深入理解。
以下是进行这一过程时可能遇到的一些问题以及相应的解决方案：1.选择合适的等效电路模型：首先，需要选择一个适合描述实验系统的等效电路模型。
这可能涉及比较不同模型的拟合效果，并考虑模型的复杂性。
过于复杂的模型可能过度拟合数据，导致对特定实验条件的敏感性；而过于简单的模型可能无法充分捕捉系统的复杂性。
2.参数识别和不确定性：在确定等效电路模型后，需要识别模型中的参数。
这通常涉及使用非线性最小二乘法等优化方法来拟合实验数据。
在这个过程中，可能会出现参数的不确定性和敏感性。
为了解决这个问题，可以尝试不同的优化算法，或者使用更复杂的模型来提高拟合的精度。
3.噪声和实验误差：实验数据往往存在噪声和误差，这可能会影响参数识别的准确性。
为了减少这些影响，可以进行重复实验以获取更可靠的数据。
此外，也可以尝试使用更强大的数据预处理技术，例如去噪或插值，以提高数据的信噪比。
4.模型的适用性：选定的等效电路模型可能不适用于所有实验条件。
例如，模型可能对特定的电解质、温度或压力条件有更好的适用性。
因此，在应用模型之前，需要对模型的适用性进行充分的验证。
5.等效电路图的可视化：最后，需要将拟合的等效电路图可视化，以便更直观地理解电化学过程。
这可能涉及选择合适的绘图工具和格式，例如电路图或者电化学阻抗谱的图形表示。
在解决这些问题时，可能需要参考相关的文献和研究，以获得更多关于等效电路模型、参数识别方法、实验误差处理和可视化技术的信息。
同时，也需要根据具体的实验系统和需求进行灵活的调整。
