关于常用低压电器课件

低压电器的基本知识 二、电磁式电器 1.电磁机构——将电磁能转换为机械能并带动触头动作。 组成
铁芯 衔铁 线圈
1-衔铁 2-铁心 3-线圈 ❖ 原理：线圈通入电流，产生磁场，经铁芯、衔铁和气
隙形成回路，产生电磁力，将衔铁吸向铁芯。
Page: 8
低压电器的基本知识 二、电磁式电器
电磁铁心按励磁电流不同可分为直流电磁铁心和交流电磁铁心直流电磁铁心：在稳定 状态下直流电磁铁中磁通恒定，铁心中不产生损耗，只有线圈产生热量。因此，直流 电磁铁的铁心是用整块钢材或工程纯铁制成的，电磁线圈没有骨架，且做成细长形， 以增加它和铁心直接接触的面积，利于线圈热量从铁心散发出去。 交流电磁铁心：交流电磁铁中磁通交变，铁心中有磁滞损耗和涡流损耗，铁心和线圈 都产生热量。因此，交流电磁铁和铁心一般用硅钢片叠城，以减少铁损，并且将线圈 制成粗短形，由线圈骨架把它和铁心隔开，以免铁心的热量传给线圈致使其过热而烧 坏。
作情况，如电源指示灯和工作指示灯。
Page: 2
低压电器的基本知识 一、低压电器的分类 • 按工作电压等级分类 • 高压电器: 用于交流电压1200V、直流电压1500V及以上电路中的电器。例如高压断
路器、高压隔离开关、高压熔断器等。 • 低压电器 :用于交流50Hz(或60Hz)，额定电压1200V以下；直流额定电压1500V及
参数，实现对电路或被控对象的控制、保护、测量、指示、调节。 • 控制作用：如电梯上下移动、快慢速自动切换与自动停层等。 • 保护作用：如电动机过热保护、电网短路保护、漏电保护等。 • 测量作用：利用仪表及与之相适应的电器测量电流、电压、功率、转速、温度、压
力等。 • 调节作用：如电动机速度的调节、房间温度的调节、光照度的自动调节等。 • 指示作用：利用电器的控制、保护等功能，显示检测出设备运行状况与电气电路工

1.1 概述
在人类生活的各个领域中，电能的应用愈来愈广泛。 低压电器是构成控制系统最常用的器件，了解它的分类、作用 和用途，对设计、分析和维护控制系统都是十分必要的。
1.1.1 电器的定义
电器是一种能根据外界的信号（机械力、电动力和其它物理 量），自动或手动接通和断开电路，从而断续或连续地改变电 路参数或状态，实现对电路或非电对象的切换、控制、保护、 检测和调节用的电气元件或设备。 根据其工作电压高低，电器可分为高压电器和低压电器。 低压电器：常指工作在交流额定电压1200V及以下，直流额定 电压1500V及以下的电路中起通断、保护、控制或调节作用的 电器设备。
ppt课件
1

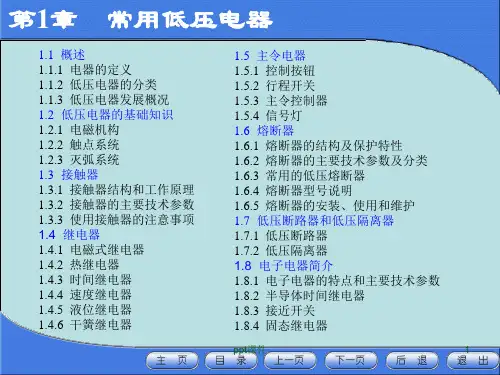

第1章 常用低压电器
本章要点: 低压电器的定义、分类、发展与基础知识 常用低压电器的基本组成与工作原理 常用低压电器的图形符号、文字符号及其用途 常用低压电器的型号、规格、主要参数 常用低压电器的正确选择、使用与维护方法
本章难点: 常用低压电器的型号、规格、主要参数 常用低压电器的正确选择、使用与维护方法
ppt课件
6
第1章 常用低压电器
1.1 概述
1.1.2 低压电器的分类
1. 低压电器按所控制的对象分类 分为低压配电电器和低压控制电器。 （1）低压配电电器。用于低压供配电系统中，如低压断路器、 低压隔离器等。 （2）低压控制电器。用于电气控制线路中，如继电器、接触 器等。
ppt课件
7
第1章 常用低压电器
• 技术特征：性能指标低、体积大、耗材、耗能、保 护特性单一、规格及品种少；
• 市场占有率：20%～30%（以产品台数计算）。
ppt课件
12
第二代产品
• 开发年代：上世纪70年代末～80年代；

a）外形 b）结构图
常用低压电器最新优秀课件
到达一定角度时，装在定子轴上的摆锤推动簧片（动触点） 动作，使常闭触点打开、常开触点闭合；当电动机转速低于 某一数值时，定子产生的转矩减小，触点在簧片作用下返回 到原来位置，使对应的触点恢复到原来状态。
常用的速度继电器除JY1型外，还有新产品JFZ0型. 速度继电器主要根据电动机的额定转速进行选择。在电路中 图形、符号：
4—常闭触头 5—动作机构 6—热元件 31—常闭触头接线柱
32—公共动触头接线柱 33—常开触头接线柱
图 热继电器外形、结构图
常用低压电器最新优秀课件
使用时，把热元件串接于主电路中，而其常闭触头串接于控制电路 中。正常运行时，热元件产生的热量虽然能使双金属片弯曲，但不 足以使热继电器的触头动作，当过载时，双金属片弯曲位移增大， 推动导板使常闭触头断开，从而切断控制电路起到保护作用。
热继电器接入电路的方式
思考题： 为一台交流380V、4kw（cosΦη=0.88）的三相笼型 异步电动机选择热继电器。
常用低压电器最新优秀课件
1.3.4 时间继电器
当吸引线圈通电或断电后其触点经过一定延时再动作的继电 器。符号:KT 时间继电器的延时方式有两种：通电延时和断电延时 通电延时：线圈通电后，延时一时间触头才动作；线圈失 电后，触头立即复位； 断电延时：线圈通电后，触头立即动作，线圈失电后，触 头延时一时间才复位。
常用低图压电器直最流新优电秀磁课式件时间继电器
．2.空气阻尼式时间继电器：
空气阻尼式时间继电器是利用空气通过小孔节流 的原理获得延时动作的。它由电磁机构、延时机构和 触点三部分组成。空气阻尼式时间继电器又称为气囊 式时间继电器，它的延时范围宽（0.4∼180s）,可用作 断电延时，也可方便地改变电磁机构位置获得通电延 时。原理如图所示：
