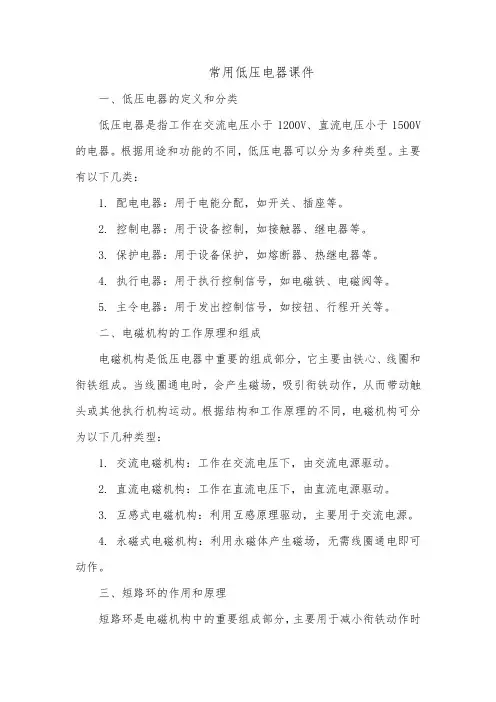

常用低压电器课件一、低压电器的定义和分类低压电器是指工作在交流电压小于1200V、直流电压小于1500V 的电器。
根据用途和功能的不同，低压电器可以分为多种类型。
主要有以下几类：1. 配电电器：用于电能分配，如开关、插座等。
2. 控制电器：用于设备控制，如接触器、继电器等。
3. 保护电器：用于设备保护，如熔断器、热继电器等。
4. 执行电器：用于执行控制信号，如电磁铁、电磁阀等。
5. 主令电器：用于发出控制信号，如按钮、行程开关等。
二、电磁机构的工作原理和组成电磁机构是低压电器中重要的组成部分，它主要由铁心、线圈和衔铁组成。
当线圈通电时，会产生磁场，吸引衔铁动作，从而带动触头或其他执行机构运动。
根据结构和工作原理的不同，电磁机构可分为以下几种类型：1. 交流电磁机构：工作在交流电压下，由交流电源驱动。
2. 直流电磁机构：工作在直流电压下，由直流电源驱动。
3. 互感式电磁机构：利用互感原理驱动，主要用于交流电源。
4. 永磁式电磁机构：利用永磁体产生磁场，无需线圈通电即可动作。
三、短路环的作用和原理短路环是电磁机构中的重要组成部分，主要用于减小衔铁动作时的冲击和噪声。
它通常由一个矩形钢片或铁片制成，安装在铁心和衔铁之间。
当线圈通电时，短路环中产生感应电流，该电流产生的磁场与线圈产生的磁场相反，从而减小了衔铁动作时的冲击力。
同时，由于感应电流的存在，短路环还具有一定的电磁阻尼作用，有助于减小衔铁动作时的噪声。
根据结构和工作原理的不同，短路环可分为以下几种类型：1. 直动式短路环：与衔铁直接接触，适用于小功率场合。
2. 摆动式短路环：与衔铁之间有一定间隙，适用于大功率场合。
3. 动态短路环：由多个小段组成，各段之间用弹簧连接，适用于动态性能要求较高的场合。
四、触头系统的类型和材料触头系统是低压电器中控制电路接通和断开的关键部件。
根据结构和工作原理的不同，触头系统可分为以下几种类型：1. 动静触头：由固定触头和可动触头组成，可动触头可随执行机构运动。
