技术交底记录-地下车库电渣压力焊

  • 格式：doc
  • 大小：71.00 KB
  • 文档页数：3

第1页 共3页
技术交底记录
编号：008
工程名称 宏达·圣水湖畔S2地块工程（地下车库） 工序名称 电渣压力焊
交底部位 基础及主体结构墙柱钢筋连接 日期 2011/8/20
交底内容：
一、施工准备
一）作业条件
1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。作业人员
必须持证上岗。
2、电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。
3、电压表、时间显示器应齐全，焊剂简的直径应与所焊钢筋的直径相适应。
4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模
拟试件，经拉伸试验合格后，方能上岗操作。
5、熟悉图纸。

班前焊可参考下表焊接参数
钢筋直径 （mm） 焊接电流
（A）
焊接电压（V） 通电时间（s）

电弧过程 电流过程 电弧过程 电流过程
14 200～220 35～45 22～27 12 3
16 200～250 14 4
18 250～300 15 5
20 300～350 17 5
22 350～400 18 6
25 400～450 21 6
二）材料要求
钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。
三）施工机具
焊接电源、控制箱、操作箱、焊接机头等。
二、质量要求
1、钢筋的品种和质量，必须符合设计要求和有关标准的规定。
2、 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要
求和施工规范的规定。
3、电渣压力焊接头的力学性能检验必须合格。
4、钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：
5、焊包较均匀，突出部分最少高出钢筋表面4mm。
6、电极与钢筋接触处，无明显的烧伤缺陷。
7、接头处的弯折角不大于4°。
8、接头处的轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm。

技术负责人 交底人 接交人
第2页 共3页

技术交底记录
编号：008
工程名称 宏达·圣水湖畔S2地块工程（地下车库） 工序名称 电渣压力焊
交底部位 基础及主体结构墙柱钢筋连接 日期 2011/8/20
交底内容：
三、工艺流程
检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球(也可
省去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质
量检查
四、操作工艺
一）电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。
不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。
二）焊接时，应根据班前焊所确定的焊接参数来进行操作。
三）电渣压力焊工艺过程应符合下列要求：
1、焊接夹具的上下钳日应夹紧于上下钢筋上，不得晃动。夹具的下钳口应夹紧于下钢筋端部
的适当位置，一般为 1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。
2、引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。铁丝圈引弧法是将铁丝圈放
在上下钢筋端头之间，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。铁丝圈采用直径
0.5～1.0mm退火铁丝，圈径不小于10mm。当焊接电流较小，钢筋端面较平整或引弧距离不易控制
时，宜采用此法。
3、直接引弧法是在通电后迅速将上钢筋提起，使两端头之问的距离为2～4mm引弧。这种过
程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与
下钢筋短接后再提起，达到引弧目的。
4、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊
剂充分熔化，形成一定深度的渣池。
5、渣池形成一定深度后，将上钢筋缓缓插入渣池中。由于电流直接通过渣池，产生大量的
电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀地溶化。
6、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、熔渣及氧化物等杂质
全部挤出结合面。完成挤压过程。
7、将熔渣清理干净。
五、成品保护
接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折。
六、应注意的质量问题
1、注意焊接操作过程避免钢筋晃动，力求挺直。焊毕，适当延长扶持上钢筋的时间。装焊剂
时，力求钢筋四周均匀一致。防止焊剂局部泄露。
2、 在钢筋电渣压力焊生产中，应重视焊接全过程中的任何一个环节。接头部位应清理干净；
钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分，电渣
过程，短而稳定；挤压过程，压力适当。若出现异常现象。应查找原因，及时清除。

技术负责人 交底人 接交人
第3页 共3页

技术交底记录
编号：008
工程名称 宏达·圣水湖畔S2地块工程（地下车库） 工序名称 电渣压力焊
交底部位 基础及主体结构墙柱钢筋连接 日期 2011/8/20
交底内容：
3、电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊。雨天、
天不宜进行施焊，必须施焊时，应采取有效的遮蔽措施。焊后未冷却的接头，应避免碰到冰雪。

钢筋电渣压力焊接头焊接缺陷与防治措施

项次 焊接缺陷 防止措施

1、 焊包薄而大 1. 矫直钢筋端部; 2. 注意安装与扶持上钢筋; 3. 避免焊后过快卸夹具; 4. 修理或更换夹具 1. 减低顶压速度; 2. 减小焊接电流; 3. 减少焊接时间
1. 减小焊接电流; 2. 缩短焊接时间; 3. 注意上钳口的起始点，确
保上钢筋挤压到位

2 未 焊 合
1. 增大焊接电流; 2. 避免焊接时间过短; 3. 检修夹具，确保上钢
筋下送自如

3 焊包不匀
1. 钢筋端面力求平整; 2. 填装焊剂尽量均匀; 3. 延长焊接时间，
适当增加熔化量

4 气 孔
1. 按规定要求烘焙焊剂; 2. 清除钢筋焊接部位的铁锈; 3. 确保被
焊处在焊剂中的埋入深度

1. 钢筋导电部位除净铁锈; 2. 尽量夹紧钢筋;
1. 彻底封堵焊剂罐的漏孔; 2. 避免焊后过快回收焊剂

技术负责人 交底人 接交人

合集下载

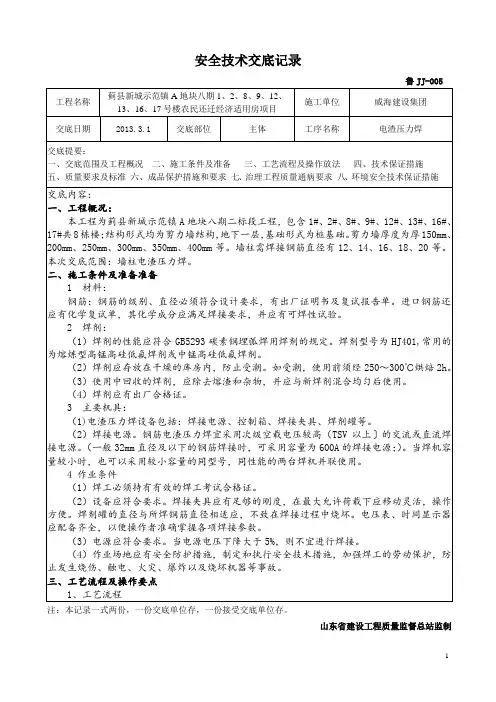

电渣压力焊技术交底
