明纬电源维修手册(6)实例机型

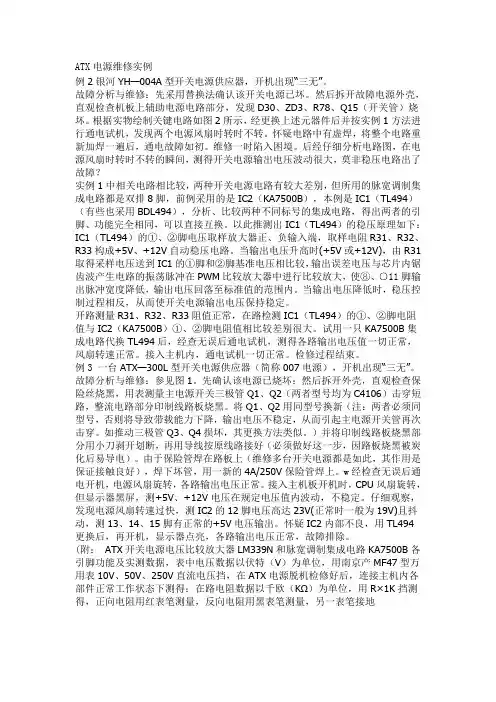

ATX电源维修实例例2银河YH—004A型开关电源供应器，开机出现“三无”。

故障分析与维修：先采用替换法确认该开关电源已坏。

然后拆开故障电源外壳，直观检查机板上辅助电源电路部分，发现D30、ZD3、R78、Q15（开关管）烧坏。

根据实物绘制关键电路如图2所示，经更换上述元器件后并按实例1方法进行通电试机，发现两个电源风扇时转时不转。

怀疑电路中有虚焊，将整个电路重新加焊一遍后，通电故障如初。

维修一时陷入困境。

后经仔细分析电路图，在电源风扇时转时不转的瞬间，测得开关电源输出电压波动很大，莫非稳压电路出了故障？实例1中相关电路相比较，两种开关电源电路有较大差别，但所用的脉宽调制集成电路都是双排8脚，前例采用的是IC2（KA7500B），本例是IC1（TL494）（有些也采用BDL494），分析、比较两种不同标号的集成电路，得出两者的引脚、功能完全相同，可以直接互换。

以此推测出IC1（TL494）的稳压原理如下：IC1（TL494）的①、②脚电压取样放大器正、负输入端，取样电阻R31、R32、R33构成+5V、+12V自动稳压电路。

当输出电压升高时(+5V或+12V)，由R31取得采样电压送到IC1的①脚和②脚基准电压相比较，输出误差电压与芯片内锯齿波产生电路的振荡脉冲在PWM比较放大器中进行比较放大，使⑧、○11脚输出脉冲宽度降低，输出电压回落至标准值的范围内。

当输出电压降低时，稳压控制过程相反，从而使开关电源输出电压保持稳定。

开路测量R31、R32、R33阻值正常，在路检测IC1（TL494）的①、②脚电阻值与IC2（KA7500B）①、②脚电阻值相比较差别很大。

试用一只KA7500B集成电路代换TL494后，经查无误后通电试机，测得各路输出电压值一切正常，风扇转速正常。

接入主机内，通电试机一切正常。

检修过程结束。

例3 一台ATX—300L型开关电源供应器（简称007电源），开机出现“三无”。

故障分析与维修：参见图1。

微机ATX电源电路的工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

ATX电脑电源维修实例与经验分享ATX电源板一块如何维修ATX电源的先要清理一下第一步看先看看板子上有哪些值得怀疑的地方红圈处这是我怀疑的地方下图是200V330U电容旁边的两个100K电阻大家都看得清楚吧一个（没有阻值了）一个算正常了我的万能表是老东西了不是很准自己用自己懂就行了怀孕电容不用说了还剩30.2U拆下 3.3V肖特基整流这个没问题短路红圈处（220V扼流圈插头）还有别忘了灯泡大法以前的帖子介绍过：上电 100W灯泡闪一下正常测量紫色线看看是否有5V电压显示5.1V 说明辅助电源正常这样就可以启动电源了方法大家都知道吧绿色线和任意一根黑色线短接方法如下然后测量看看12V端是否有电压有了12.57V到了这里并不能代表全部正常这回是听了我听到有细细的自激声唧唧唧唧.....这样要是接上负载试机的话电源肯定保护所以我就再找问题开关电源有示波器的话就很好修先测TL494 5脚正常再测494出来的两个三极管一边干扰很大一边算正常我找到一个704胶覆盖下的一个电阻（经过修这么多电源704胶覆盖下或者沾到的电阻用久了很容易出现问题）就先测一下这个电阻图片有点模糊我就不重拍了挑起电阻的其中一个脚测量竟然是无穷大没有阻值完全拆出来再测量一次电阻是3.3K的现在没阻值了没找到3.3K的用4.7K的换上试机两边都正常了····我用个灯泡来做负载 24V 120W （大货车灯泡）接到12V 正常因为我是用4.7K代换了3.3K 所以大家修的时候要两边一起换这个电阻只是一个下拉的偏置电阻电阻值两边对称就可以了偏差一些没关系不要偏差太大就行了电源启动的时候风扇转一下就停就是起保护了我见过的故障一般有几种1）电容怀孕2）整流肖特基短路3）辅助电源功率下降4）就是这里说的推动部分的问题推动部分有二极管软失效电容失效电阻失效三极管失效5）还没碰到的故障。

碰到了再说电源通电启动都没反应1）保险丝烧（这个高压部分肯定有问题了）功率管烧功率管附近的小零件也要测过或者是辅助电源这边烧功率管还有旁路的零件都要检查2）保险丝没烧这个一般是辅助电源有问题先检查有没有+5V 和正+19V（+19这是给494和推动管用的电源）我说的这个+19V不是准确的根据不同的电源有高有低一般+15------+19为正常要是辅助电源没问题就可以检查494和推动部分了···保险丝不烧的情况一般主高压部分是没问题要是有问题也就是辅助电源的高压部分要是都没检查出494问题也没示波器可以短路494第4脚要是短路4脚就有电压了接上负载也能正常工作那就是339这边的问题了 339电路问题很少见我就不说了要是短路有电压带负载就保护那问题还是在494这边。

MLT666BL系列电源维修指导一，故障分析流程图二，各功能模块常见故障1，AC输入电路主要检查AC输入插座、保险管、电感HL1&HL2&HL3、桥堆是否开路。

2，待机电路检查IC1的VCC是否供电正常,稳压管Z10是否击穿,肖特基二极管D14是否击穿,二极管D8&D5是否击穿,变压器T1是否开路,反馈回路是否开路,MOS管Q14是否击穿；如果Q14击穿,则R139A&R139B&R139C&R139D&Z1必须更换,其它损坏的元件也应更换。

3，PFC电路断开R36,检查IC5的VCC是否供电正常,Q3是否损坏,D3&Q2是否击穿,如果Q2击穿,则R21A &R21B &R21C&R21D&R21E&R21F&Z2必须更换,其它损坏的元件也应更换。

4，主电路检查IC2的VCC是否供电正常,C14是否断开,D9&D10是否击穿,变压器T2&T3是否开路,Q8&Q9是否击穿; 如果Q8&Q9击穿,则R43&R44 &R74 &Z4必须更换,其它元件,如Q6&R49&R71&Q5&R34&R72&R35&R70等，如果损坏也应更换5，输出电路整流管D16&D17是否击穿,RJ8&RJ9&RJ10是否开路或阻值变大。

6，反馈回路光耦P1&P2&P4是否损坏,Z7是否击穿,IC3&IC4是否损坏,IC3&IC4周边元件是否开路。

三，维修案例1，无输出案例1：开机后无任何输出,检查发现散热器HS1&HS2(热地)有跟外电路(如外壳等)短路打火过,导致保险管和桥堆击穿,更换保险管和桥堆后,电源正常。

2，无输出案例2：检查发现电感HL2被撞开路,更换HL2,电源正常。
