台湾明纬MW开关电源选型手册

股票代码688699产品选型指南PRODUCT SELECTION GUIDE2023 Q1深圳市明微电子股份有限公司（股票代码：688699）成立于2003年，是一家主要从事集成电路研发设计、封装、测试和销售的高新技术企业。

公司一直专注于数模混合及模拟集成电路领域，产品线细分为显示驱动类、线性电源类和电源管理类等，产品广泛应用于LED显示屏、Mini LED、Micro LED、智慧景观、智能照明以及各类电子产品和设备。

目前公司拥有一个省级工程技术中心、一个省部级产学研基地和一个市级工程实验室。

凭借较强的技术研发优势、丰富的知识产权积累、稳定的供应链保障，为行业领先客户提供性能高、品质好、适用性强的系列产品，并获得强力巨彩、昕诺飞、通用电气、佛山照明、得邦照明、阳光照明、欧普照明、公牛电器等知名企业的青睐。

自成立以来，公司荣获国家级高新技术企业、国家规划布局内重点集成电路设计企业、广东省知识产权优势企业、广东省高成长中小企业、广东专利奖等诸多奖项。

公司已通过ISO9001：2015质量管理体系、GB/T24001-2016/ISO14001:2015 环境管理体系、GB/T45001-2020/ISO45001:2018 职业健康安全管理体系和GB/T29490-2013企业知识产权管理体系认证。

山东贞明半导体技术有限公司 明微電子（香港）有限公司 香港销售中心封测潍坊封测中心深圳市明微电子股份有限公司西安分公司 研发西安研发&销售中心深圳市明微电子股份有限公司 总部深圳总部&研发&销售中心销售铜陵碁明半导体技术有限公司 铜陵封测中心封测发展历程D evelopment History 深圳市明微电子股份有限公司正式成立国家高新技术企业 广东省教育部产学研结合示范基地 深圳市科技创新奖2005-2011深圳市专利奖 深圳市科技进步奖 国家规划布局内重点集成电路设计企业2012-2014广东省绿色电源驱动芯片及应用工程技术研究中心 国家知识产权优势企业 广东省高成长中小企业广东省知识产权示范企业2015-2019科创板A 股上市 国家级专精特新”小巨人“企业2020行家极光奖·供应链之星欧普照明“最佳质量贡献供应商”深圳市总部企业2021-20222003资质荣誉 Q ualifications And Honors平台载体类⏹广东省绿色电源驱动芯片及应用工程技术研究中心 ⏹广东省教育部产学研结合示范基地资质荣誉类⏹国家级专精特新“小巨人”企业 ⏹国家知识产权优势企业⏹广东省软件和集成电路设计产业百强培育企业⏹深圳市知名品牌 ⏹深圳市科技进步奖 ⏹国家高新技术企业知识产权类⏹发明专利 129项 ⏹实用新型专利 114项⏹商标注册 37项 ⏹IC 布图 237项 ⏹计算机软件著作权 8项 ⏹PCT 申请 21项 ⏹国外授权发明专利 10项irectory 产品目录AC-DC 降压型（Non-isolated ）驱动............... AC-DC 降压型（SSR ）驱动.................................. AC-DC 降压型（PSR ）驱动.................................. DC-DC 降压型（BUCK ）驱动.............................. DC-DC 升压型（BOOST ）驱动........................... 低压差线性稳压器................................................... 02 电源管理03 照明驱动高压线性恒流........................................................... 高压线性恒功率....................................................... 新欧标认证................................................................ 开关分段.................................................................... 线性全电压................................................................ 线性可控硅调光....................................................... 高压灯带.................................................................... 高压线性智能照明................................................... 低压线性智能照明................................................... 07 07 08 08 08 0910 10 11 11 12 12 12 12 1301 显示驱动LED 显示屏恒流驱动............................................... LED 显示屏PWM 恒流驱动.................................... LED 显示屏行驱动................................................... Mini LED 背光驱动.................................................. 点阵LED 驱动............................................................ 数码管驱动................................................................05 05 05 0506 06低压线性恒流........................................................... 消频闪........................................................................ DC-DC 恒流驱动...................................................... 04 景观驱动单线归零码（SID ）串联驱动............................... 双线串联驱动........................................................... DMX512串联驱动.................................................. DMX512并联驱动................................................... 马达驱动.................................................................... IGBT 驱动................................................................... 05 驱动电路15 15 16 16181813 14 14LED 显示屏恒流驱动Part Number DiscOutput ChannelsIout Scan Refresh Rate PWM Energy SavingMethodError Detection Package Application SM16609 超小间距共阴驱动 48CH+16NMOS0.2-10mA 1-64扫 >3840Hz 13-16bit 智慧节能 开/短路侦测+回传 QFN76（9*9） P2以下显示屏 SM16509 超小间距共阴驱动 16CH 0.6-16mA 1-64扫 >3840Hz 13-16bit 智慧节能 开/短路侦测+回传 QSOP24/QFN24 P2以下显示屏 SM16389 超小间距共阳驱动 16CH 0.6-16mA 1-64扫 >3840Hz 13-16bit 智慧节能 开/短路侦测+回传 QSOP24/QFN24P1以上显示屏SM16380 小间距共阳驱动 16CH 0.6-16mA 1-64扫 >3840Hz 12-14bit 动态节能 开路侦测 QSOP24/QFN24 P1.8及以上显示屏 SM16169 户外共阳驱动 16CH 2-32mA 1-16扫 >3840Hz 14bit 动态节能 开路侦测 QSOP24/QFN24 户外P2.5以上显示屏SM16318格栅屏驱动18CH1-33mA1-16扫>3840Hz14bit动态节能开路侦测QFN24(3*4)/(2*4)格栅屏Part Number Introduction Channels Iout Current Gain Energy SavingPackage Application SM16238 多功能双锁存驱动 16CH 1-32mA 32级可调 低拐点 QSOP24 QFN24 P2及以上显示屏SM16218 格栅屏驱动 18CH 3-30mA 32级可调- QFN24 (3*4)/(2*4) 格栅屏 SM16208 基本款双锁存驱动 16CH 3-32mA - - QSOP24 P2及以上显示屏 SM16306 节能型通用恒流 16CH 3-32mA - 低拐点 QSOP24 P3以上显示屏 SM16206 通用恒流驱动 16CH 3-32mA - - QSOP24 P3以上显示屏 SM16188 单色恒流驱动 4*8LED 18-38mA 16级可调 - SOP16 单色显示 SM16288单色恒流驱动4*16LED15-29mA8级可调-QSOP24单色显示LED 显示屏PWM 恒流驱动LED 显示屏行驱动Part NumberIntroduction Channels Iout Ron Decoding ModeShadow CancellationFunctionPackage SM5166 共阳行驱动 8CH 3.2A 120m Ω 138译码 固定消隐电压 SOP16 SM5368 共阳行驱动 8CH 3.2A 120m Ω 串行译码 消隐电压可调 SOP16 SM5369 共阳行驱动 16CH 3.2A 120m Ω 串行译码 消隐电压可调 QSOP24/QFN24 SM5388 共阴行驱动 8CH 3.2A 120m Ω 串行译码 消隐电压可调 SOP16/QFN16 SM5188共阴行驱动8CH3.2A120m Ω138译码消隐电压可调SOP16/QFN16显 示 驱 动Mini LED 背光驱动Part Number Disc Output Channels Iout Scan BV_OUT Refresh RateDimming Level Voltage Feedback Package Application SM6610高集成Mini LED 背光驱动48CH4-100mA1-8扫35V3840Hz14bit （PWM ） 12bit （AM)支持QFN76（9*9）TV/MNT数码管驱动Part Number Grid*Seg VDD Protocol Key Package Application SM1620B 4位*9段—7位*10段 3.3-5.5V 三线6*1 SOP20 机顶盒、小家电等LED数码显示SM1668 7位*10段 3.3-5.5V 三线10*2 SOP24 机顶盒、小家电等LED数码显示SM1668S 7位*10段 3.3-5.5V 三线10*2 SSOP24 机顶盒、小家电等LED数码显示SM1628C 4位*13段—7位*10段 3.3-5.5V 三线10*2 SOP28 机顶盒、小家电等LED数码显示SM1623B 4位*14段—7位*11段 3.3-5.5V 三线10*3 SOP32 机顶盒、小家电等LED数码显示SM1612 4位*13段—7位*10段 3.3-5.5V IIC 10*2 SOP24 机顶盒、小家电等LED数码显示SM1642 4位*8段 3.3-5.5V IIC - SOP16 机顶盒、小家电等LED数码显示SM1650PG 4位*8段 2.7-5.5V IIC 4*7 SOP16 机顶盒、小家电等LED数码显示SM1616 16位*8段 3.3-5.5V IIC - SOP28 机顶盒、小家电等LED数码显示SM1616S 16位*8段 3.3-5.5V IIC - QSOP28 机顶盒、小家电等LED数码显示显示驱动点阵LED驱动Part Number Interface VDD Channels Output Format Iout Gray Level DimmingType DimmingModeOutputFrequency Package ApplicationSM22061 IIC/SPI 4.5-5.5V 182*8*9(144LED)6-33mA 256 全局PWM 2.5-10K SOP28点阵屏电动车显示面板SM22061A IIC/SPI 4.5-5.5V 182*8*9(144LED)6-33mA 16 全局PWM 2.5-10K SOP28点阵屏电动车显示面板SM22062 IIC/SPI 4.5-5.5V 1211*12(132LED)6-33mA 256 单颗PWM 2.5-10K TSOP22氛围灯蓝牙音箱SM22063 IIC/SPI 4.5-5.5V 1716*17(272LED)6-33mA 16 全局PWM 2.5-10K SOP28点阵屏电动车显示面板AC-DC 降压型（Non-isolated ）驱动Part Number Topology Vout Iout Pstandby Accu. Fosc_max Mode Vds Package Application SM6035A-3/5 Buck/Buck-Boost 3.3/5V 60mA ＜50mW ±5% 33KHz PWM 500V SOT23-3 蓝牙及其他智能模块供电 SM6035 Buck/Buck-Boost 3.3/5V 300mA ＜50mW ±5% 33KHz PWM 500V SOP8 WIFI 及其他智能模块供电 SM7033M Buck/Buck-Boost Adj 100mA ＜200mW ±3% 39KHz PWM 500V SOT23-5 饭煲、破壁机等家电应用 SM7033P Buck/Buck-Boost Adj 150mA ＜200mW ±3% 39KHz PWM 500V SOP8 饭煲、破壁机等家电应用 SM7035M Buck/Buck-Boost Adj 200mA ＜200mW ±3% 49KHz PWM 500V SOT23-5 养生壶、咖啡机等家电应用 SM7035P Buck/Buck-Boost Adj 250mA ＜200mW ±3% 49KHz PWM 500V SOP8 养生壶、咖啡机等家电应用 SM7015NABuck/Buck-Boost 12/18V 150mA ＜100mW ±5% 66KHz PWM 500V SOP8 电压力锅等小家电应用 SM7015 Buck/Buck-Boost 12/18V 100mA ＜100mW ±5% 60KHz PWM 650V SOP8 电压力锅等小家电应用 SM7025 Buck/Buck-Boost 12/18V 150mA ＜100mW ±5% 60KHz PWM 650V SOP8 电压力锅等小家电应用 SM7055 Buck/Buck-Boost 12/18V 200mA ＜100mW ±5% 60KHz PWM 650V DIP8 电压力锅等小家电应用 SM7055-12 Buck/Buck-Boost 12V 200mA ＜100mW ±5% 60KHz PWM 650V DIP8 电压力锅等小家电应用 SM7055-12 Buck/Buck-Boost 12V 250mA ＜100mW ±5% 60KHz PWM 650V TO252-2 电压力锅等小家电应用 SM7055-18 Buck/Buck-Boost 18V 200mA ＜100mW ±5% 60KHz PWM 650V DIP8 电压力锅等小家电应用 SM7055-18 Buck/Buck-Boost 18V 250mA ＜100mW ±5% 60KHz PWM 650V TO252-2 电压力锅等小家电应用 SM7075P Buck/Buck-Boost 12/18V 300mA ＜120mW ±5% 45KHz PWM 650V SOP8 电磁炉等小家电应用 SM7075 Buck/Buck-Boost 12/18V 300mA ＜120mW ±5% 45KHz PWM 650V DIP8 电磁炉等小家电应用 SM7075-12 Buck/Buck-Boost 12V 300mA ＜120mW ±5% 45KHz PWM 650V DIP8、TO252-2 电磁炉等小家电应用 SM7075-18Buck/Buck-Boost18V300mA＜120mW±5%45KHzPWM650VDIP8、TO252-2电磁炉等小家电应用Part NumberTopology Pout Pstandby HV_mos Accu. Fosc_max Mode Vds Package Application SM7012 SSR/Buck/Buck-Boost 5W ＜120mW Inside ±1% 60KHz PWM 650V SOP8 电源适配器、小家电 SM7012 SSR/Buck/Buck-Boost 8W ＜120mW Inside ±1% 60KHz PWM 650V DIP8 电源适配器、小家电 SM7022 SSR/Buck/Buck-Boost 5W ＜120mW Inside ±1% 60KHz PWM 650V SOP8 电源适配器、小家电 SM7022 SSR/Buck/Buck-Boost12W ＜120mW Inside ±1% 60KHz PWM 650V DIP8 电源适配器、小家电SM8022BS SSR 20W ＜60mW Inside ±1% 66KHz PFM/PWM 600V DIP8 电源适配器 SM8023S SSR 36W ＜60mW External ±1% 66KHz PFM/PWM ﹣ S0T23-6 电源适配器 SM8013C SSR 36W ＜300mW External ±1% 65KHz PFM/PWM ﹣ DIP8 S0T23-6 电源适配器 SM8013F SSR 40W ＜60mW External ±1% 66KHz PFM/PWM ﹣ S0T23-6 电源适配器 SM8015SSR75W＜300mWExternal±1%66KHzPFM/PWM﹣S0P8 S0T23-6电源适配器AC-DC 降压型（SSR ）驱动电 源 管 理Part Number TopologyCC/CV Pout Pstandby HV_mos Accu. Fosc_max Mode Vds Package Application SM7205P PSR CV 5W ＜120mW Inside ±3% 98KHz PFM 650V SOP8 适配器、待机电源 SM7205 PSR CV 7W ＜120mW Inside ±3% 98KHz PFM 650V DIP8 适配器、待机电源 SM7503P PSR CV+CC 3W ＜120mW Inside ±3% 63KHz PFM 650V SOP8 适配器、待机电源 SM7505P PSR CV+CC 5W ＜120mW Inside ±3% 63KHz PFM 650V SOP8 适配器、待机电源 SM7215P PSR CV+CC 5W ＜100mW Inside ±3% ADJ PFM 700V SOP8-7 充电器、LED 照明 SM8212 PSR CV+CC 10W ＜150mW Inside ±3% ADJ PFM 650V DIP8 充电器、LED 照明 SM8513PSRCV+CC-＜120mWExternal±5%63KHzPFM-S0P8 S0T23-6充电器、LED 照明Part NumberVin Iout Vfb IQ Accu. Fosc Mode Sync Package Application SM3011 2.5-5.5V 2.0A 0.6V 35uA ±2% 1.5MHz ACOT Y SOT23-6 显示面板FPGA 供电 SM3025NA 5-28V 1.5A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 液晶电视等设备 SM3026NYA 5-36V 2.0A 0.8V 400uA ±2% 150KHz CM N SOT23-6 路由器、机顶盒 SM3026NYB 5-36V 1.5A 0.8V 400uA ±2% 150KHz CM N SOT23-6 分布式电力供电 SM3026TB 4.5-36V 1.2A 0.9V 1000uA ±1% 500KHz CM Y SOT23-6 便携充电设备 SM3026NYC 5-36V 1.0A 0.8V 400uA ±2% 150KHz CM N SOT23-6 分布式电力供电 SM3026NA 5-36V 1.0A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 便携式充电设备 SM3027NYA 5-42V 1.0A 0.8V 400uA ±2% 150KHz CM N SOT23-6 分布式电力供电 SM3027NA 5-42V 0.6A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 便携式充电设备 SM3027NC 5-42V 0.3A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 单片机供电 SM3027ND 5-42V 0.15A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 电池供电设备 SM3027TA 4.5-55V 0.6A 0.8V 250uA ±1% 150KHz CM Y SOT23-6 景观照明、功率计 SM3028NA 5-60V 0.6A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 景观照明、功率计 SM3028NB 5-60V 0.3A 0.8V 400uA ±2% 150KHz CM Y SOT23-6 传单片机供电 SM3028NC5-60V0.15A0.8V400uA±2%150KHzCMYSOT23-6替代高压LDODC-DC 降压型（BUCK ）驱动AC-DC 降压型（PSR ）驱动Part NumberVin Vout_maxCurrent Iimit IQ Accu. Fosc Mode Sync Package Application SM30013-24V28V4A100uA±2%1.2MHzCMNSOT23-6电池供电设备等DC-DC 升压型（BOOST ）驱动电 源 管 理低压差线性稳压器Part Number Vin_max Vout Iout IQ Accu Package ApplicationSM1117C-33 15V 3.3V 800mA 2mA ±2% SOT223 液晶电视、调制解调器SM1117-XX 20V 1.2-5V/ADJ 1000mA 2mA ±2% SOT223、SOT89-3、TO252-2 液晶电视、调制解调器SM13XX/T 36V 2.8-5V 200mA 2.5uA ±2% SOT23-3、SOT89-3 通信设备、音频/视频设备SM13XXH/HT 40V 2.8-5V 150mA 4uA ±2% SOT23-3、SOT89-3 通信设备、音频/视频设备电源管理Part Number Channels BV_OUT Iout_max IoutPrecision Pin PF Tsc Package Application Feature SM1082G 1 500V 90mA ±6% 12W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯高过温保护SM1082G 1 500V 90mA ±6% 9W ＞0.5 145℃SOT89-3 灯丝灯、球泡灯、筒灯高过温保护SM1082D 1 500V 90mA ±6% 12W ＞0.5 125℃ESOP8 灯丝灯、球泡灯、筒灯低过温保护SM1082D 1 500V 90mA ±6% 9W ＞0.5 125℃SOT89-3 灯丝灯、球泡灯、筒灯低过温保护SM2082GA 1 500V 50mA ±4% 7W ＞0.5 145℃SOT89-3 灯丝灯、球泡灯、筒灯小电流、小封装SM2082EAS 1 500V 50mA ±4% 9W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯小电流SM2082D 1 500V 100mA ±4% 9W ＞0.5 135℃SOT89-3 灯丝灯、球泡灯、筒灯低过温保护SM2082D 1 500V 100mA ±4% 16W ＞0.5 135℃TO252-2 灯丝灯、球泡灯、筒灯低过温保护SM2082D[C] 1 500V 90mA ±5% 9W/16W ＞0.5 135℃SOT89-3、TO252-2灯丝灯、球泡灯、筒灯低过温保护SM2082D[H] 1 500V 120mA ±4% 9W/16W ＞0.5 135℃SOT89-3、TO252-2灯丝灯、球泡灯、筒灯低过温保护SM2082EDS 1 500V 100mA ±4% 12W ＞0.5 135℃ESOP8 灯丝灯、球泡灯、筒灯低过温保护SM2082G 1 500V 100mA ±4% 9W ＞0.5 145℃SOT89-3 灯丝灯、球泡灯、筒灯高过温保护SM2082G 1 500V 100mA ±4% 16W ＞0.5 145℃TO252-2 灯丝灯、球泡灯、筒灯高过温保护SM2082G[C] 1 500V 90mA ±5% 9W/16W＞0.5 145℃SOT89-3、TO252-2灯丝灯、球泡灯、筒灯高过温保护SM2082EGS 1 500V 100mA ±4% 12W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯高过温保护SM2082EHD 1 500V 140mA ±4% 9W ＞0.5 135℃ESOP8 灯丝灯、球泡灯、筒灯大电流SM2082EDH[J] 1 700V 100mA ±4% 12W ＞0.5 135℃ESOP8 投光灯、工矿灯700V高可靠SM2082EAH 1 800V 50mA ±4% 7W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯800V高可靠SM2082ED 2 500V 100mA/100mA ±4% 15W ＞0.5 135℃ESOP8 灯丝灯、球泡灯、筒灯双通道，低过温SM2082EG 2 500V 100mA/100mA ±4% 15W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯双通道，高过温SM2082EG[H] 2 500V 120mA/120mA ±4% 15W ＞0.5 145℃ESOP8 灯丝灯、球泡灯、筒灯双通道，大电流SM2086[S] 2 500V 65mA/70mA ±5% 10W ＞0.5 145℃ESOP8 球泡灯、筒灯宽电压SM2086EK 2 700V 80mA/100mA ±5% 10W ＞0.5 140℃ESOP8 球泡灯、筒灯宽电压、高可靠SM2255EH 5 700V 50mA/60mA/80mA/100mA/115mA±5% 10W ＞0.9 145℃ESOP8 投光灯、工矿灯高可靠、低THD高压线性恒流高压线性恒功率Part Number Channels BV_OUT Iout_max IoutPrecision Pin PF Tsc Package Application Feature SM2091EKG 1 500V 90mA ±4% 10W ＞0.5 145℃ESOP8 球泡灯、筒灯、LED光源单段恒功率SM2092E 1 500V 100mA ±4% 10W ＞0.5 145℃ESOP8 球泡灯、筒灯、LED光源单段恒功率SM2251KDS 1 700V 115mA ±5% 10W ＞0.7 135℃ESOP8 球泡灯、投光灯、工矿灯高可靠性SM2251EKD 1 700V 95mA ±5% 10W ＞0.7 135℃ESOP8 球泡灯、投光灯、工矿灯高可靠性SM2251EKG 1 700V 95mA ±5% 10W ＞0.7 145℃ESOP8 球泡灯、投光灯、工矿灯高可靠性SM2251NH 1 700V 115mA ±5% 12W ＞0.7 145℃TO252-2 球泡灯、投光灯、工矿灯高可靠性照明驱动Part Number Channels BV_OUT Iout_max IoutPrecision Pin PF Tsc Package Application Feature SM2186E 2 500V 120mA/120mA ±5% 12W ＞0.5 145℃ESOP8 球泡灯、筒灯、LED光源宽电压SM2186ED 2 500V 120mA/120mA ±4% 12W ＞0.5 135℃ESOP8 球泡灯、筒灯、LED光源宽电压SM2286ESD 2 500V 65mA/70mA ±5% 9W ＞0.5 130℃ESOP8 球泡灯、筒灯、LED光源宽电压SM2386EG 2 500V 50mA/65mA ±5% 8W ＞0.5 145℃ESOP8 球泡灯、筒灯、LED光源宽电压SM2096E 2 500V 120mA/120mA ±5% 12W ＞0.5 145℃ESOP8 球泡灯、筒灯、LED光源双段恒功率SM2253EKD 3 700V 65mA/72mA/95mA±5% 10W ＞0.9 135℃ESOP8 球泡灯、投光灯、工矿灯低THDSM2253EKG 3 700V 65mA/72mA/95mA±5% 10W ＞0.9 145℃ESOP8 球泡灯、投光灯、工矿灯低THDSM2256E 3 700V 70mA/90mA/100mA±5% 12W ＞0.9 145℃ESOP8 球泡灯、其他LED照明低THDSM2258E 3 700V 70mA/90mA/100mA±5% 12W ＞0.9 145℃ESOP8 球泡灯、工矿灯低THDSM2254EKG 4 700V 100mA/70mA/100mA/90mA±5% 10W ＞0.9 145℃ESOP8 球泡灯、投光灯、工矿灯低THDSM2255EKG 5 700V 50mA/65mA/80mA/100mA/115mA±5% 10W ＞0.9 145℃ESOP8 球泡灯、投光灯、工矿灯低THD新ERP（户外）SM2255PHG 5 700V 50mA/65mA/80mA/100mA/115mA±5% 15W ＞0.9 145℃ESOP16 球泡灯、投光灯、工矿灯低THD新ERP（户外）新欧标认证Part Number Channels BV_OUT CurrentDrive Iout_maxIoutPrecision Pin PF Tsc Package Application FeatureSM2333EB 1 500V External 280mA ±5% 12W ＞0.7 145℃ESOP8 筒灯、球泡灯外驱恒流管SM2188EN 2 500V Inside 280mA/70mA ±5% 10W ＞0.7 145℃ESOP8 筒灯、球泡灯内置恒流SM2188HN 2 500V Inside 280mA/70mA ±5% 12W ＞0.7 145℃HSOP7 筒灯、球泡灯内置二极管SM2188SN 2 500V Inside 280mA/60mA ±5% 10W ＞0.7 145℃ESOP8 筒灯、球泡灯开关调光功能SM2188DN 3 500V Inside 280mA/65mA/65mA±5% 10W ＞0.7 145℃ESOP8 筒灯、球泡灯开关调色功能开关分段Part Number Channels BV_OUT Iout_max IoutPrecision Pin PF Tsc Package Logic Application Feature SM2210ESK 1 500V 60mA ±5% 9W ＞0.5 145℃ESOP8 100%-48%-12% 球泡灯、吸顶灯仅支持调光SM2212EK 2 500V 100mA/100mA ±4% 10W ＞0.5 145℃ESOP8 A-B 球泡灯、吸顶灯2段调光/调色SM2213EK 2 500V 100mA/100mA ±4% 10W ＞0.5 145℃ESOP8 A-AB-B 球泡灯、吸顶灯3段调光/调色SM2213EM 2 500V 100mA/100mA ±4% 10W ＞0.5 145℃ESOP8 A-B-AB 球泡灯、吸顶灯3段调光/调色SM2213EN 2 500V 100mA/100mA ±4% 10W ＞0.5 145℃ESOP8 AB-A-B 球泡灯、吸顶灯3段调光/调色SM2213EJA 2 500V 70mA/70mA ±6% 9W ＞0.5 145℃HSOP8 AB-A-B 球泡灯、吸顶灯带恒功率SM2215EK 2 500V 65mA/65mA ±5% 9W ＞0.5 145℃ESOP8 A-AB-B 球泡灯、吸顶灯无贴片电容SM2215EM 2 500V 65mA/65mA ±5% 9W ＞0.5 145℃ESOP8 A-B-AB 球泡灯、吸顶灯无贴片电容SM2215ET 2 500V 65mA/65mA ±5% 9W ＞0.5 145℃ESOP8 A-B-ABAB-A-B球泡灯、吸顶灯带恒功率照明驱动Part Number ChannelsBV_OUT Iout_max Iout Precision Pin PF Tsc Package Application Feature SM2196GF 2 500V 330mA/50mA ±5% 5W ＞0.7 145℃ ESOP8 灯丝灯、球泡灯 内置消频闪 SM2196EM 2 500V 280mA/50mA ±5% 灯丝灯：5W 球泡灯：7W ＞0.7 145℃ ESOP8 灯丝灯、球泡灯 北美可控硅调光 SM2196EJ 2 500V 380mA/50mA ±5% 灯丝灯：7W 球泡灯：10W ＞0.7 145℃ ESOP8 灯丝灯、球泡灯 北美可控硅调光 SM2196KF 2 500V 350mA/60mA ±5% 灯丝灯：9W 球泡灯：13W＞0.7 145℃ ESOP8 灯丝灯、球泡灯 北美可控硅调光 SM2196EHK 2 500V 380mA/50mA ±5% 9W ＞0.9 145℃ ESOP8 灯丝灯、球泡灯 北美可控硅调光 SM2018E 2 500V 100mA/50mA ±5% 7W ＞0.9 145℃ ESOP8 灯丝灯、球泡灯 120Vac/230Vac 输入 SM2318EA4500V60mA/80mA /110mA/130mA±5%9W＞0.9145℃ESOP8球泡灯、筒灯120Vac/230Vac 输入高压线性智能照明Part Number Channels Control Mode OutputType BV_OUTIout_max Iout Precision Pin PF Tsc Package Application Feature SM2083EGL 1 PWM PWM 500V 120mA ±5% 10W ＞0.5 145℃ ESOP8 智能化控制照明 单通道调光 默认关 SM2123EH 2 PWM PWM 500V 180mA/180mA ±5% 10W ＞0.5 145℃ ESOP8 智能化控制照明 双通道调光 默认关 SM2123EGL 2 PWM PWM 500V 120mA/120mA±5% 10W ＞0.5 145℃ ESOP8 智能化控制照明 双通道调光 默认关 SM2611EN 1 PWM 模拟 500V 60mA ±5% 7W ＞0.5 145℃ ESOP8 智能化控制照明 单通道调光 无频闪 SM2611ENA 1 PWM 模拟 500V 220mA ±5% 12W ＞0.5 145℃ ESOP8 智能化控制照明 单通道调光 无频闪 SM2612EN2PWM模拟500V110mA/110mA±5%10W＞0.5145℃ESOP8智能化控制照明双通道调光 无频闪线性可控硅调光Part Number ChannelsBV_OUT Iout_max Iout Precision Pin PF Tsc Package Application Feature SM500A8 1 500V 45mA ±4% 4W ＞0.5 75℃ SOT89-3 高压软灯带 恒温 SM500A9 1 800V 45mA ±4% 4W ＞0.5 85℃ SOT89-3 高压软灯带 恒温 SM505A85700V50mA/60mA/80mA /100mA/115mA±5%5W＞0.985℃ESOP8软/硬灯带恒温高压灯带线性全电压Part Number ChannelsBV_OUT Iout_max Iout Precision Pin PF Tsc Package Application Feature SM2099E 2 450V 55mA/55mA ±5% 10W ＞0.5 140℃ ESOP8 球泡灯、筒灯 灯珠串并切换 SM2199EG 2 500V 150mA/150mA ±5% 10W ＞0.5 140℃ ESOP8 球泡灯、筒灯 灯珠串并切换 SM2098EH 2 700V 180mA/150mA ±4% 10W ＞0.7 145℃ ESOP8 球泡灯、筒灯 高可靠性 SM2098EH[J] 2 500V 180mA/120mA ±4% 10W ＞0.7 145℃ ESOP8 球泡灯、筒灯 500V MOS SM2098EHD 2 700V 180mA/150mA ±4% 12W ＞0.7 145℃ HSOP7 球泡灯、筒灯 内置二极管 SM2098EHD[J] 2 500V 180mA/120mA ±4% 10W ＞0.7 145℃ HSOP7 球泡灯、筒灯 内置二极管 SM2098EHS 2 700V 180mA/150mA ±4% 9W ＞0.7 145℃ ESOP6 球泡灯、筒灯 内置二极管 SM2098EHS[J]2500V180mA/120mA±4%9W＞0.7145℃ESOP6球泡灯、筒灯内置二极管照 明 驱 动SM2189EM 1 PWM 模拟 500V 110mA ±5% 10W ＞0.7 145℃ ESOP8 智能化控制照明 新ERP 认证 SM2289EM 2 PWM 模拟 500V 110mA/110mA ±5% 10W ＞0.7 145℃ ESSOP10 智能化控制照明 新ERP 认证 SM2112E 2 单线SID 模拟 500V 80mA/80mA ±5% 10W ＞0.5 145℃ ESOP8 球泡灯、筒灯 SID 协议调光 SM2232EGH 2 IIC 模拟 500V 80mA/80mA ±5% 10W ＞0.5 145℃ ESOP8 球泡灯、筒灯 1024级灰度 SM2182E 2 IIC 模拟 500V 80mA/80mA ±5% 10W ＞0.7 145℃ ESOP8 球泡灯、筒灯 新ERP 认证 1024级灰度 SM2185N 5 IIC 模拟 500V 64mA/64mA/64mA /80mA/80mA ±5% 10W ＞0.7 145℃ QFN12 球泡灯、筒灯 新ERP 认证 1024级灰度 SM2235EGH 5 IIC 模拟 500V 64mA/64mA/64mA /80mA/80mA ±5% 10W ＞0.5 145℃ ESOP8 球泡灯、筒灯 1024级灰度 5高耐压 SM2335EGH 5 IIC 模拟 40V/500V 160mA/160mA /160mA/80mA/80mA ±5% 10W ＞0.5 145℃ ESOP8 球泡灯、筒灯 1024级灰度 2高3低 SM2235EGW5IICPWM +模拟500V64mA/64mA/64mA /80mA/80mA±5%10W＞0.5145℃ESOP8球泡灯、筒灯1024级灰度 5高耐压低压线性智能照明Part NumberChannels_ OUT Channels_DIMBV_OUT Iout_maxIout Precision Initial State DimmingMode Gray Level 启辉脉宽Package Application SM1501 1 1 30V 100mA ±5% 开启 PWM - 1.2us SOT23-5 装饰照明、背光源 SM15122S 1 1 40V 150mA ±8% 开启 PWM 65536 30ns SOT23-5 装饰照明、背光源 SM15102S1 1 40V 150mA ±6% 开启 PWM 65536 30ns SOT23-5 装饰照明、背光源 SM15103EH 1 1 40V 350mA ±5% 开启 PWM 65536 60ns ESOP8 建筑亮化、LED 照明 SM15103TH 1 1 40V 350mA ±5% 开启 PWM 65536 60ns SOT89-5 建筑亮化、LED 照明 SM15201S 1 1 40V 350mA ±3% 开启 PWM 65536 60ns SOT23-5 建筑亮化、LED 照明 SM15201EH 1 1 40V 650mA ±3% 关闭 PWM 65536 60ns ESOP8 建筑亮化、LED 照明 SM15106T 1 1 80V 1.2A ±4% 开启 PWM 65536 120nS TO252-4 建筑亮化、LED 照明 SM15133EH 3 3 40V 220mA ±5% 关闭 PWM 65536 60ns ESOP8 建筑亮化、LED 照明 SM15133EK 3 3 40V 150mA ±5% 关闭 PWM 65536 60ns ESOP8 建筑亮化、LED 照明 SM15633EH 3 3 60V 350mA ±4% 关闭 PWM 65536 120ns ESOP8 建筑亮化、LED 照明 SM15633EK 3 3 80V 350mA ±4% 关闭 PWM 65536 120ns ESOP8 建筑亮化、LED 照明 SM15105N 4 4 40V 150mA ±5% 开启 PWM 65536 60nS QFN16(4*4) 建筑亮化、LED 照明 SM15125N 4 4 80V 350mA ±4% 开启 PWM 65536 120nS QFN16(4*4) 建筑亮化、LED 照明 SM15115E 5 5 40V 60mA ±5% 关闭 SID 65536 60nS ESOP8 建筑亮化、LED 照明 SM15155E5540V300mA±5%关闭SID65536160nSESOP8建筑亮化、LED 照明低压线性恒流Part Number ChannelsBV_OUT Iout Iout PrecisionTsc Package ApplicationFeature SM24A20T 1 30V 18.7mA ﹣ 145℃ SOT23-3 软/硬灯带、其他LED 照明等 支持PWM 调光 SM24AXXTM 1 30V 20mA-120mA ±5% ﹣ SOT23-3、SOT89-3 SOT23-5、SOD-123 软/硬灯带、其他LED 照明等 非调应用 SM4AXXT 1 40V 8.6mA-43mA ﹣ 145℃ SOT23-3、SOT89-3 SOT23-5、SOD-123软/硬灯带、其他LED 照明等 支持PWM 调光 SM4A00TC 1 40V 45.6mA-111.5mA﹣ 145℃ SOT23-5 软/硬灯带、其他LED 照明等 支持PWM 调光 SM4A20HS140V18.7mA﹣145℃HFBP8[1.4x1]软/硬灯带、其他LED 照明等支持PWM 调光照明 驱 动DC-DC 恒流驱动Part Number Topology BV_OUT Iout_maxHV_mos Iout Precision Gray LevelDimmingMode Package Application Feature SM32105E BUCK 50V 1A Inside ±3% 65536 PWM ESOP8 舞台灯、装饰照明 支持PWM 调光 SM32108E BUCK 60V 1A Inside ±3% 65536 PWM ESOP8 舞台灯、装饰照明等 支持PWM 调光 SM32109E BUCK 60V 1.5A Inside ±3% 65536 PWM ESOP8 舞台灯、装饰照明等 支持PWM 调光 SM3618CA BUCK 100V 3A Inside ±3% 65536 PWM SOP8 舞台灯、装饰照明等 3A MOS SM3618CB BUCK 100V 3A Inside ±3% 65536 PWM SOP8 舞台灯、装饰照明等 100V 耐压 SM3618CC BUCK 100V 6A Inside ±3% 65536 PWM SOP8 舞台灯、装饰照明 6A MOS SM3618T BUCK ﹣ ﹣ External ±3% 65536 PWM SOT23-5 舞台灯、装饰照明等外置MOSSM3611 BUCK 100V 1A Inside ±3% ﹣ ﹣ ESOP8 电瓶车灯等 - SM3612 BUCK 30V 1.2A Inside ±5% - PWM ESOP8 安防照明、电单车等 - SM3621 BUCK 60V 5A External ±3% - PWM ESOP8 舞台灯、装饰照明等 - SM3601BOOST40V1AInside±3%-PWMSOT23-6台灯、显示背光等-Part NumberChannelsBV_OUT Iout_max PD Tsc Package Application SM901K 1 90V 40mA 0.35W 150℃ SOT23-3 灯丝灯、球泡灯 SM901KG 1 90V 60mA 0.35W 150℃ SOT23-3 灯丝灯、球泡灯 SM901KF 1 90V 60mA 0.35W 150℃ SOT23-3 灯丝灯、球泡灯 SM901TG 1 90V 80mA 0.65W 150℃ SOT89-3 灯丝灯、球泡灯 SM2810M1500V60mA0.35W170℃SOT23-5灯丝灯、球泡灯消频闪SM4A20H 2 40V 18.7mA ﹣ 145℃ HFBP8[1.4x1] 软/硬灯带、其他LED 照明等 支持PWM 调光 SM15302T 1 40V 20mA ±5% ﹣ SOT23-3 软/硬灯带、其他LED 照明等 支持PWM 调光 SM15304T 1 40V 40mA ±5% ﹣ SOT23-3、SOT89-3 软/硬灯带、其他LED 照明等 支持PWM 调光 SM15306T 1 40V 60mA ±5% ﹣ SOT23-3、SOT89-3软/硬灯带、其他LED 照明等 支持PWM 调光 SM15308T 1 40V 80mA ±5% ﹣ SOT89-3 软/硬灯带、其他LED 照明等 支持PWM 调光 SM15310T 1 40V 100mA ±5% ﹣ SOT89-3 软/硬灯带、其他LED 照明等 支持PWM 调光 SM15312T118V120mA±5%﹣SOT223、SOT89-3软/硬灯带、其他LED 照明等支持PWM 调光照明 驱 动单线归零码（SID ）串联驱动Part Number Protocol ChannelsGray LevelBV_OUT Iout Current Gain Fosc_outInitial State Package Application SM6602AP2 SID 3 256 40V 12mA 无 4KHz 关闭 SOP8 建筑外观/情景照明 SM6602AP3 SID 3 256 40V 17mA 无 4KHz 关闭 SOP8 建筑外观/情景照明 SM16603PL SID 3 256 40V 9mA 无 1KHz 关闭 SOP8 建筑外观/情景照明 SM16703P SID 3 256 30V 17mA 无 1KHz 50%白光 SOP8 建筑外观/情景照明 SM16703PM SID 3 256 15V 12mA 无 4KHz 关闭 SOP8 建筑外观/情景照明 SM16703TH SID 3 256 30V 8mA 无 1KHz 关闭 SOT23-8 建筑外观/情景照明 SM16703PB SID 3 256 30V 17mA 无 1KHz 关闭 SOP8 建筑外观/情景照明 SM16703PBH SID 3 256 30V 17mA 无 1KHz 关闭 SOP8 建筑外观/情景照明 SM16713TH SID 3 256 26V 2.5-40mA 32级 1KHz 关闭 SOT23-8 建筑外观/情景照明 SM16803PB SID 3 65536 26V 1.7~60mA 16级 4KHz 关闭 SOP8 建筑外观/情景照明 SM16813P SID 3 65536 15V 1.7~19mA 16级 4KHz 关闭 SOP8 建筑外观/情景照明 SM16813PH SID 3 65536 30V 1.7~19mA 16级 4KHz 关闭 SOP8 建筑外观/情景照明 SM16823E SID 3 65536 26V 60-350mA 16级 4KHz 关闭 ESOP8 建筑外观/情景照明 SM16704PB SID 4 256 30V 17mA 无 1KHz 关闭 SOP8 建筑外观/情景照明 SM16704PK SID 4 256 30V 17mA 无 1KHz 关闭 SOP8 建筑外观/情景照明 SM16714P SID 4 256 15V 2.5～38mA 32级 1KHz 关闭 SOP8 建筑外观/情景照明 SM16714PHT SID 4 256 26V 2.5～38mA 32级 1KHz 关闭 SOP8 建筑外观/情景照明 SM16804PB SID 4 65536 26V 1.7~19mA 16级 4KHz 关闭 SOP8 建筑外观/情景照明 SM16804EB SID 4 65536 26V 1.7~60mA 16级 4KHz 关闭 ESOP8 装饰照明、建筑外观/情景照明 SM16824E SID 4 65536 26V 60~350mA 16级 4KHz 关闭 ESOP8 装饰照明、建筑外观/情景照明 SM16705PD SID 5 65536 30V 恒压 无 4KHz 关闭 ESOP8 装饰照明、建筑外观/情景照明 SM16825ESID 5 65536 40V 10-300mA 32级 4KHz 关闭 ESOP8 装饰照明、建筑外观/情景照明 SM16709P SID 6/9 256 30V 17mA 无 1KHz 白光 SOP14 装饰照明、建筑外观/情景照明 SM16712P SID 12 256 30V 17mA 无 1KHz 白光 SOP16 装饰照明、建筑外观/情景照明 SM16712PD SID 12 256 30V 恒压 无 1KHz 白光 SOP16 装饰照明、建筑外观/情景照明 SM16712TS SID 12 256 26V 17mA 无 1.2KHz 亮白光 TSSOP16 装饰照明、建筑外观/情景照明 SM16212N SID 12 65536 8V 1~18mA 32级 18KHz 关闭 QFN16 LED 灯条屏/透明屏/照明灯具 SM16212NH SID 12 65536 8V 1~18mA 32级 18KHz 关闭 QFN16 LED 灯条屏/透明屏/照明灯具 SM16212EHSID12655368V1~18mA32级18KHz关闭ETSSOP16LED 灯条屏/透明屏/照明灯具双线串联驱动Part Number ProtocolChannelsGray LevelBV_OUT Iout Current Gain Fosc_out Initial State Package ApplicationSM726EB IIC 3 256 30V 18mA 无 4KHz 白光 SOP8 装饰照明、建筑外观/情景照明 SM16726PIIC325630V18~60mA无4KHz白光SOP14装饰照明、建筑外观/情景照明景 观 驱 动DMX512串联驱动Part Number Type Channels Gray Level BV_OUT Iout CurrentGain Fosc_out InitialState Package ApplicationDMX512AW 单线 3 256 26V 18-60mA 无 3.6KHz 关闭SOP8 装饰照明、建筑外观/情景照明DMX512AW-B 单线 3 256 26V 18-60mA 无 3.6KHz 关闭SOP8 装饰照明、建筑外观/情景照明SM16909P 单线6/9 65536 30V 17mA 无250Hz 50%白光SOP14 装饰照明、建筑外观/情景照明SM16912P 单线12 65536 30V 17mA 无250Hz 50%白光SOP16 装饰照明、建筑外观/情景照明DMX512并联驱动Part Number Type Channels Gray Level BV_OUT Iout CurrentGain Fosc_out InitialStateAutomaticGoding Package ApplicationSM16511BK 单线 3 256 30V 17mA 无 3.6KHz 可选无SOP8 装饰照明、建筑外观/情景照明SM16511PB 单线 3 256 30V 17mA 无 3.6KHz 可选无SOP8 装饰照明、建筑外观/情景照明SM18511BK 单线 3 256 40V <17mA 32级4KHz 自定义有SOP8 装饰照明、建筑外观/情景照明SM18511PB 单线 3 256 40V <17mA 32级4KHz 自定义有SOP8 装饰照明、建筑外观/情景照明SM16511P 单线 4 256 30V <60mA 无 3.6KHz 可选无SOP16 装饰照明、建筑外观/情景照明SM16511PS 单线 4 256 30V <60mA 无 3.6KHz 可选无SSOP10 装饰照明、建筑外观/情景照明SM18511PS 单线 4 256 40V <60mA 32级4KHz 自定义有SOP8 装饰照明、建筑外观/情景照明SM17500P 差分转发- - - - - 自定义无SOP8 装饰照明、建筑外观/情景照明SM16512P 差分 4 256 30V <60mA 无 3.6KHz 可选无SOP16 装饰照明、建筑外观/情景照明SM16512PK 差分 4 256 30V <60mA 无 3.6KHz 可选无SOP16 装饰照明、建筑外观/情景照明SM16512PS 差分 4 256 30V 17mA 无 3.6KHz 可选无SOP16 装饰照明、建筑外观/情景照明SM18512P 差分 4 256 40V <60mA 32级4KHz 自定义有SOP16 装饰照明、建筑外观/情景照明SM18512PK 差分 4 256 40V <60mA 32级4KHz 自定义有SOP16 装饰照明、建筑外观/情景照明SM18512PS 差分 4 256 40V <17mA 32级4KHz 自定义有SSOP10 装饰照明、建筑外观/情景照明SM18512SK 差分 4 256 40V <17mA 32级4KHz 自定义有SSOP10 装饰照明、建筑外观/情景照明SM18512ES 差分 4 256 40V <60mA 32级4KHz 自定义有ESSOP10 装饰照明、建筑外观/情景照明SM16520P 差分 4 65536 - TTL 无200Hz 可选无SOP16 装饰照明、建筑外观/情景照明SM16522P 差分 4 65536 30V <60mA 无200Hz 可选无SOP16 装饰照明、建筑外观/情景照明SM16522PS 差分 4 65536 30V <60mA 无200Hz 可选无SOP16 装饰照明、建筑外观/情景照明SM18522P 差分 4 65536 40V <60mA 32级4KHz 自定义有SOP16 装饰照明、建筑外观/情景照明SM18522PS 差分 4 65536 40V <17mA 16级4KHz 自定义有SSOP10 装饰照明、建筑外观/情景照明SM18522SK 差分 4 65536 40V <17mA 16级4KHz 自定义有SSOP10 装饰照明、建筑外观/情景照明SM18522ES 差分 4 65536 40V <60mA 16级4KHz 自定义有ESSOP10 装饰照明、建筑外观/情景照明SM18522PL 差分 4 65536 40V <60mA 16级4KHz 自定义有SOP16 装饰照明、建筑外观/情景照明景观驱动Part Number Type Channels Gray Level BV_OUT Iout CurrentGain Fosc_out InitialStateAutomaticGoding Package ApplicationSM18520P 差分 4 65536 40V TTL 无4KHz 自定义有SOP16 装饰照明、建筑外观/情景照明SM18522PH 差分 4 65536 40V <350mA 32级4KHz 自定义有ESOP16 装饰照明、建筑外观/情景照明SM18522EH 差分 4 65536 40V <350mA 32级4KHz 自定义有ESSOP10 装饰照明、建筑外观/情景照明SM19522SK 差分 4 65536 40V <60mA 64级250-32K 自定义有SSOP10 装饰照明、建筑外观/情景照明SM19522PHG 差分 6 65536 40V <300mA 64级250-32K 自定义有ESOP16 装饰照明、建筑外观/情景照明SM19522PG 差分 6 65536 40V <60mA 64级250-32K 自定义有SOP16 装饰照明、建筑外观/情景照明景观驱动马达驱动电路Part Number VCC ContinuousCurrent Peak Current Nsleep OTP H+L_Rdson Package ApplicationSM5118S 1.8-4.5V 0.8A 2A N Y 0.6ΩSOP8 电动牙刷电动玩具SM5119 1.8-7V 1.8A 3.5A Y Y 0.28ΩESOP8电动玩具消费类产品IGBT驱动Part Number Vin_Max IN Channel HV_Iout LV_Iout IQ OTP Package Application SM9001B 40V 1 36mA 60mA 45uA N SOT23-5 电磁炉等小家电SM9003 30V 2 150mA 80mA 1.8mA Y SOT23-6 电磁炉等小家电驱动电路。

G3系列
·所有电容均为105℃长寿命电容
·有短路保护/过载保护/过电压保护
·满足EMS EN50082-2/EN61000-6-2
重工业标准
·可抗5秒钟300VAC高压输入冲击
·工作环境温度高达70℃
·可耐5G震动
·小尺寸、高功率密度
·高效、长寿命、高可靠
·100%满载老化测试
·可用于各种极端应用
·3年质保
交流输入电压范围…………88～264VAC全范围输入
交流冲击电流………………冷启动230V时为40A
直流调整范围………………额定输出电压的±10%
过载保护…………………过电流点在110%～180%,自动侦测自动复原过电压保护点………………额定输出电压的115%～135%时关断， 自动侦测自动复原
绝缘特性……………………输入端与输出端间:3KVAC,输入端与外壳 间:1.5KVAC,输出端与外壳间:0.5KVAC,1分钟工作时环境温度……………-20～+70℃(参考温度降载曲线)
抗震动性…………………10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟国际安规认证………………通过UL60950-1,TUV EN60950-1认证
EMC标准 …………………EN550022 class B,EN61000-3-2,3 EN61000 -4-2,3,4,5,6,8,11,ENV50204,EN61000-6-2接线方式……………………端子排
重量及包装…………………每箱60只/13公斤
CASE:931 79×51×28mm 参数图表。

（GD:双组输出不共地）AC-DC 单组输出（例:S-15-5 5V,3A ）CASE:902CASE:905CASE:903CASE:901CASE:910CASE:907CASE:912CASE:911CASE:906图:I图:H图:G图:F图:E图:C图:B图:A图:D159╳97╳38185╳120╳9299╳97╳35129╳98╳38155╳150╳86230╳115╳50205╳93╳65199╳110╳50199╳98╳38功能安全外形输入功 率型号D-30A (GD)D-30B (GD)D-50A (GD)D-50B (GD)D-60A D-60B D-120A D-120B PD-25A PD-25B PD-25-5PD-25-12PD-25-15PD-45A PD-45B PD-65A PD-65B W3030505060601201202525252525 45456565注1 S S S S F F S S F F F F F F F F F+5V 42.2 6 6 4 312 62.11.22.53.23.25.53.5+12V 1 2 3 51.2 1 22.8+15V 0.8+24V 1 11.8 40.81.2 2-5V 1-12V 2.5-15V 0.8注4AK AK AK AK ABK ABK ABK ABK AB AB AB AB AB AB AB AB AB注5UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE B B C C C C E E O O O O O P P Q QDC 输出电流(A)图明纬开关电源W 15 25 35 405060100 100 145 150 200 200200-240250-320250-350 75 100 150 200 300 500 300 500 25 45 65输入型号DC 输出电流(A)功能安全外形S-15-S-25-S-35-S-40-S-50-S-60-S-100-S-100F-S-145-S-150-S-200-S-201-S-240-S-320-S-350-SP-75-SP-100-SP-150-SP-200-SP-300-SP-500-PSP-300-PSP-500-PS-25-PS-45-PS-65-S F S F S F SJ SS S S A SS F F F F F FF FF F F 5V 3578101220202530404040505015203040508058127.5V 13.613.5 20 2026.5 30 36 40 1013.52026.7343.35.3 812V 1.3 2.1 3 3.5 4.2 5 8.5 8.512.512.516.516.5 18 25 29 6.3 8.512.516.7 24 40 2541.5 2.1 3.7 5.213.5V 11.214.7 22 25.6 5.6 7.5 11.2 14.9 21 36 22 37 1.9 3.3 4.715V 1.72.42.83.4 46.76.7 1013.3 13 15 2023.2 56.7 1013.4 19 32 331.734.224V 0.71.11.51.82.12.54.54.566.58.38.3 1012.514.63.24.26.38.412.5 2012.520.8 11.92.727V 3.75.67.47.4 11 132.83.85.67.5 11 18 1118.50.91.72.248V 22.23.24.256.57.31.62.13.24.26.25106.510.50.511.35 注4AK ABHK AHK ABHK AHK ABHK AK ABK ABHK ABKH AK AKABCDHK ABCDHK ABK ABK ABK ABK ABK ABKABCDEFHKJL ABCDEFHK ABCDEFHK AB AB AB 注5UTE UTE UTE UTE UTE UTE UCUUTE UTE UTE UTCUTCUTC UTC UTC UTC UTC UTC A A B B C C D D D E H G F G G G I I O P Q 注1图3.3V 功 率152030405812功能输入功 率型号DR-45-DR-75-DR-120-DRP-240-W 40484848注1 F F F F5V 515V 2.83.212V3.56.31048V 1.62.5 5注4ABK ABK ABK ABK 24V 2 510DC 输出电流(A)外形尺寸 (mm)93╳78╳67100╳55╳125100╳65╳125125╳100╳125150╳140╳75(CASE)CASE:302CASE:909242╳92╳55180╳110╳50(CASE)图.N图.M图.LOPEN P.C.B PS-25.PD-25图.P127╳76╳29PS-45.PD-45.PT-45107╳61╳30图.O图.Q127╳76╳40PS-65.PD-65.PT-65安装导轨图.R-12V 0.50.510.50.30.50.6-5V 0.50.5 10.50.30.50.6+24V 1 22 21.31.5功能安全外形输入功 率型号T-30AT-30BT-40AT-40BT-40CT-50AT-50B T-50C T-50D T-60A T-60B T-60C IT-60D IT-60F T-100C T-100D T-115PT-45A PT-45B PT-45C PT-4503PT-65A PT-65B PT-65C PT-65D PT-6503TP-75A TP-75BTP-75CTP-75DTP-7503 W30 30 40 40 40 50 50505060606060100100100100 45 45 45 45 65656565657575 75 75 75注1 S S F F F S S S S F F F F F S S F F F F F F F F F F F F F F F +5V 3 3 3 3 3 7 5 4 3 5 5 5 3 310610 3 3 3 75.55.55.5 5101010101010+12V 1 1 2 21 112.52.51 2 2 2 21.22.52.541.2440.60.61.5 12 12.51.6 23注4AK AK ABK ABK ABKAKAKAKAK ABKABKABKABK ABK A A ABK ABABAB AB ABABABAB AB ABABKABKABK ABK注5UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE UTE B B B B BC C C C C C C C CE E E P P P P Q Q Q Q Q -15V 0.5 10.5 10.30.50.6+15V DC 输出电流(A)图+3.3V 12 57 8172╳85╳51(CASE)图.JCASE:908265╳150╳80CASE:EX-01图.K台湾制造 日本品质 国产价格明纬开关电源AC-DC 三组输出CASE:602-12V 1111 1 11111-5V1 1 1 1 1 1 1+24V 1.52 2 455 333功能安全外形输入功 率型号Q-60BQ-60CQ-60DIQ-60FQ-120BQ-120CQ-120DQ-180Q-200BQ-200CQ-200DQ-200FQP-150D QP-150F QP-150-3A QP-150-3B QP-150-3C QP-150-3D W60 60 60 60120120120180200200200200150150150150150150注1 F F F F S S S S S S S S F FF F F F +5V 8 8 8 3 11 11 8 8 20 20 15 15 15 15 15 15 15 15+12V 3342 2 76 5 55+15V 31455 5 5注4ABK ABK ABK ABK ABK ABK ABK AK AK AK AK AK ABK ABK ABK ABK ABK ABK注5 UC UC UC UTE UTE UTE UTE UTE UTE UTE UTE UTE UTEC C C C E E EH H H H H -15V 1 1 1 1 1 1 1DC 输出电流(A)图+3.3V 15 15 15 15+24V 6 66 6安全输入功 率型号QP-200D QP-200F QP-200-3A QP-200-3B QP-200-3C QP-200-3D QP-200-3EW 200200200200200200200注1 F F F F F F F +3.3V 20 20 20 20 20 +5V20 20 20 20 20 20 20+12V 78 8注5UTE UTE UTE UTE UTE UTE UTE±15 11 ±12 1 1 1±5 1D C 输出电流(A)+15V 6 712V0.420.851.251.82.5安全输入功 率型号OFM-500OFM-010OFM-150OFM-020MPS-30W 5 10 15 20 30注1 F F F F F5V 1 2 34.4 5注5UTE UTE UTE UTE UTE24V 0.23 0.42 0.63 0.92 1.215V 0.33 0.67 1.00 1.4 2DC 输出电流(A)外形尺寸 (mm)58╳45╳2165╳45╳2170╳48╳2189╳51╳21102╳66╳23功能安全外形+15V +24V 3.7 5.8注4AB ABKD E注5型号功率输入SDD-100-SDD-150- W 100150注1 S S+7.5V 11.5 18+12V7.211.5DC 输出电流(A)图图.T图.S正在开发型号LSP-100特点善意的标志 品质的执著A ：过载（过电流）短路保护.B ：过输出电压保护.C ：过温度保护D ：散热风扇自动开关控制（延长寿命）.E ：电源监测讯号.F ：输出可外接TTL 信号控制.G ：可并联使用.H ：可串联使用.I ：充电保护装置.J ：输出电压遥测，避免接线损失.K ：输出L E D 显示.注1：85-132/170-264V A C 选择方法选择方法：：A ：自动切换.F ：全范围.S ：由开关选择.J ：用跳线选择.X ：固定.注4:功能功能：：T ：德国TUV EN60950（IEC950 UC1950）认可.U ：美国UL1012认可.E ：符合欧共体EMC LVD.(CE)主要应用● LED 大屏● 工控设备● 通讯设备● 仪器仪表● OA 设备● 游艺机● 低价格● 高可靠性● 内藏滤波器● 低纹波● 每台满载烧机 测试● 体积小● 重量轻● 内附突入电流 抑制电路● 库存现货齐全● 交货期短● 效率高● 工作温度低● 105 C 输出电容器● 寿命长● 符合全球电压使用● 短路保护● 过载保护明纬开关电源注5:安全标准安全标准：：53.5V 0.5功能安全外形输入功 率型号AD-55A AD-55B AD-155A AD-155B AD-155C W55 55155155155注1 F F F F F 13.4V 0.23 0.513.8V 411.526.5V 0.16注4ABK ABK ABK ABK ABK注5UTE UTE UTE UTE UTE C C E E E54V 2.7DC 输出电流(A)图27.1V 0.527.6V 2 5.527V 4 4 8 8功能安全外形输入功 率型号 W 108108216216注1 S S S S 13.5V 8 8 16 16注4ABCK ABCIK ABCDK ABCDIK 注5CUE CUE CUE CUE M M M M ESP-120-ESC-120-ESP-240-ESC-240-DC 输出电流(A)图54V 2 2 4 4功能安全外形输入功 率型号ID-50A ID-50B ID-50C ID-50DW 40484848注1 F F F F 5V655V 213.5V 1.81.713.5V 1.827V0.9注4ABK ABK ABK ABK 注5 C C C C 27V 0.9DC 输出电流(A)图多组输出+/-极性可选择独立双输出AC-DC 单组输出(例：OFM-5001 5V ，1.00A ）新增产品·交流输入电压85～132VAC 或170～264V AC 可选 或85～264V AC 自适应,全范围·交流输入频率47～63Hz·效率25W:71% 50W:75% 100W:79% 200:81% (对于12V 单组输出型满载·输出稳定度0.5%典型值·负载稳定度1%典型值 (对于主输出电路)·输出电压微调范围±10%-±15%(对于主输出电路)·纹波及噪声1%峰峰值(实测小于20mV)·过电压保护115%-135%(对于主输出电路)·过载保护所有输出端在有短路,过载时均保护·耐压类型初极/次极间初极/外壳间次极/外壳间TUV 型3000V AC 1500V AC 500V AC 其它型1500V AC 1500V AC 500V AC ·保持时间满负荷时典型值为20ms ·温度系数0.02％-0.05%／℃·EMI 标准(a)FCC PART 15 A, B 级 (b) EN55022,CISPR PUB 22 A, B 级·安全标准满足 (a) UL1012 (b) EN60950 (IEC 950, UL 1950)·工作环境温度-10～60℃·保存环境温度-20～+85℃注:详细请见各种型号特性总体性能ISO9001认证 质量是灵魂DC-DC 单组输出 （例：SUSO1L-05，5V ，0.2A)DC-DC 双组输出 （例：DCW03A-05 +5V ，0.3A ；-5V,0.3A)注：输入电压：A 9～18V; B 18～36V; C 36～72V; L 5± 10%V M 12±10%V; N 24±10%V ； O 48±10%V明纬开关电源±24V ±0.21±0.313 ±15V ±0.1±0.167±0.333 ±0.5输出电流(A)外形尺寸输入功 率型 号DCW03 -DLW05 -DKE10 -DKE15 - W 3 51015注 A.B.C A.B.C A.B.C A.B.C±5V ±0.3±0.5 ±1±1.5±12V ±0.125±0.208±0.42±0.625(mm)31.8╳20.3╳2.250.8╳25.4╳11.2750.8╳25.4╳10.650.8╳50.8╳10.615V 0.0670.067 0.20.3330.666 1 1.7 12V 0.0840.084 0.250.417 0.84 1.25 2.1 2.1 4.2 8.512.5输出电流(A)外形尺寸DC 输入功 率型 号SUS01 -SPR01 -SCW03 -SLW05 -SKE10 -SKE15 -SDM30 -SD-25 -SD-50 -SD-100 -SD-150 - W 1 1 3 51015302550100150注 L.M.N.OL.M.N.OA.B.CA.B.CA.B.CA.B.CA.B.C 12,24,4812,24,4824,48,9624,48,96 5V 0.2 0.2 0.6 1 2 3 5 5 10 20 9V 0.111 0.10.556 (mm)22.6╳9.9╳8.419.6╳10.14╳6.131.8╳20.3╳2.250.8╳25.4╳11.2750.8╳25.4╳10.650.8╳50.8╳10.650.8╳50.8╳1699╳97╳35159╳97╳38199╳98╳38199╳110╳50 24V 0.420.625 1.1 2.1 4.2 6.33.3V 5游艺机电源-5V 1111+24V 4输出电流(A)外形尺寸输入功 率型 号 W 100100100100104 +12V 3 3 4 44(mm)203╳115╳50203╳115╳50203╳115╳50203╳115╳50203╳115╳50MWP-602 MWP-602A MWP-606 MWP-606A MWP-608+5V 15 15 15 15 15功能注4ABK ABK ABK ABK ABK注1 S S S S S。

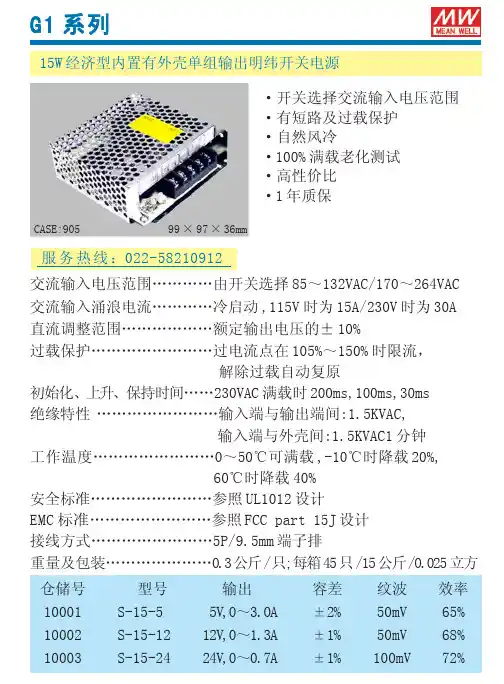

Ｇ１系列
·开关选择交流输入电压范围·有短路及过载保护·自然风冷
·１００％满载老化测试·高性价比·１年质保
交流输入电压范围…………由开关选择８５～１３２ＶＡＣ／１７０～２６４ＶＡＣ交流输入涌浪电流…………冷启动，１１５Ｖ时为１５Ａ／２３０Ｖ时为３０Ａ直流调整范围………………额定输出电压的±１０％
过载保护……………………过电流点在１０５％～１５０％时限流， 解除过载自动复原
初始化、上升、保持时间……２３０ＶＡＣ满载时２００ｍｓ，１００ｍｓ，３０ｍｓ绝缘特性　……………………输入端与输出端间：１．５ＫＶＡＣ， 输入端与外壳间：１．５ＫＶＡＣ１分钟工作温度……………………０～５０℃可满载，－１０℃时降载２０％， ６０℃时降载４０％安全标准……………………参照ＵＬ１０１２设计
ＥＭＣ标准……………………参照ＦＣＣ　ｐａｒｔ　１５Ｊ设计接线方式……………………５Ｐ／９．５ｍｍ端子排
重量及包装…………………０．３公斤／只；每箱４５只／１５公斤／０．０２５
立方ＣＡＳＥ：９０５ ９９×９７×３６ｍｍ
服务热。

●Type：LED Power Supply（Families：AP, CEN, CLG, ELG, ELN, GSC, HBG, HLG, HLN, HLP, HSG, HVG, LCM, LP, LPF, PLC, NPF, OWA, PCD, PLC, PLD, PLM, PLN, PLP, PWM, ULP）●IntroductionThe LED power supply is a dedicated LED driving device that delivers a constant current/voltage or generates an adjustable current controlled by an external dimmer to LEDs. Depending on its types or design concept, some of them not only have PFC capability but also can be located in a harsh environment such as dusty, humid places.Mean Well’s LED power supplies include metal case, plastic case, and PCB types.●Installation（1）Before commencing any installation or maintenance work, please disconnect the power supply from the utility.Ensure that it cannot be re-connected inadvertently!（2）Keep proper ventilation around the unit and do not stack any object on it. Also a 10-15 cm clearance must be kept when the adjacent device is a heat source.（3）Mounting orientations other than standard orientation or operate under high ambient temperature may increase the internal component temperature and will require a de-rating in output current. Please refer to the specification sheet to receive the optimum mounting position and information about the de-rating curve.（4）Current rating of an approved primary /secondary cable should be greater than or equal to that of the unit.Please refer to its specification.（5）For LED power supplies with waterproof connectors, verify that the linkage between the unit and the lighting fixture is tight so that water cannot intrude into the system.（6）For dimmable LED power supplies, make sure that your dimming controller is capable of driving these units. For ELN series, either “D” or “P” type, require40mA each unit; for those with “3 in 1” dimming function, e.g. HLG and LPF series, require 0.15mA each unit.（7（a）Connect the FG wire (green or green/yellow) of the LED power supply to PE (green or green/yellow), this step can be skipped when the unit is marked class II, ungrounded.（b）Connect the ACL wire (black or brown) of the LED power supply to Live (black or brown).（c）Connect the ACN wire (white or blue) of the LED power supply to Neutral (white or blue).（8）The maximum number of the LED PSUs that can be connected to a circuit breaker at 230V is shown as below.Note: These calculated values are based on MCB S200 series manufactured by ABB except for HVG/HVGC series, which are calculated by using MCB S260 series of the same manufacturer.（9）For other information about the products, please refer to for details.Warning / Caution !!（1）Risk of electrical shock and energy hazard. All failure should be examined by a qualified technician. Please do not remove the case of the power supply by yourself!（2）Risk of irreparable damage. LED power supplies with IP64 to IP66 rating must be located indoors or in a location where these units can be sheltered from the rain if outdoors.（3）Please do not install LED power supplies in places with high ambient temperature or close to fire source.Please refer to the specifications about the maximum ambient temperature limitations.（4）Output current and output wattage must not exceed the rated values on the specifications.（5）The FG ( ) must be well connected to PE(protective earth) if the unit equips with it.（6）All MW’s PSUs are designed in accordance with EMC regulations and the related test reports are available by request. Since they are belong to component power supplies and will be installed inside system enclosure, when they are integrated into a system, the EMC characteristics of the end system must be re-verified again. Manufacturer：MEAN WELL ENTERPRISES Co., LTD.No.28, Wuquan 3rd Rd., Wugu Dist.,New Taipei City 24891, TaiwanTel: +886-2-2299-6100Web: Branch Office：ChinaMEAN WELL (GUANGZHOU) ENTERPRISES Co., LTD.2F, A Building, Yuean lndustry Park, Huangcun,Dongpu Yown, Tianhe District, Gungzhou, ChinaPost Code:510660Tel: +86-20-2887-1200Web: U.S.A.MEAN WELL USA, INC.44030 Fremont Blvd., Fremont,CA 94538, U.S.A.Tel: +1-510-683-8886Web: EuropeMEAN WELL EUROPE B.V.Langs de Werf 8, 1185XTAmstelveen, The NetherlandsTel: +31-20-758-6000Web: www.meanwell.euDeclaration of China RoHS ConformityIn order to reduce the impacts on the environment and take the more responsibility for protecting the earth, MEAN WELL is confirming and announcing the conformity to China RoHS, an Administrative Measures for the Restriction of the Use of Hazardous Substances in Electrical and Electronic Products.Environment Friendly Use Period LabelNames and Contents of Hazardous Substances Lists。
