初步设计说明-暖通

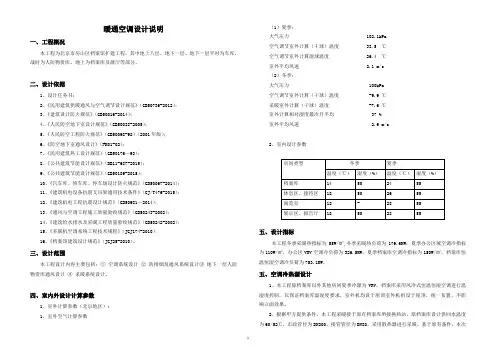

.. .. 7采暖通风与空调、热能动力 7.1采暖通风与空调 7.1 .1设计依据： （1） 采暖通风与空气调节设计规范(GB50019-2003)； （2） 建筑设计防火规范(GB50016-2006)； （3） 公共建筑节能设计标准(GB50189-2005)； （4） 重庆市公共建筑节能设计标准(DBJ50-052-2006)； （5） 电影院建筑设计规范（JGJ58—2008） （6） 汽车库、修车库、停车场设计防火规范(GB50067-97)； （7） 其他相关的现行法规、标准及规范； （8） 土建专业条件图和甲方设计任务书及相关的会议纪要。

7.1.2 设计范围 （1） -1层、1层车库及设备用房通风防排烟设计；防烟楼梯间及其前室防排烟设计。 （2） 电影院空调通风防排烟设计。 （3） 配合建筑专业预留商业分体空调、多联机机位，配合建筑专业预留商铺油烟井及排油烟风管设计。

7.1.3 设计计算参数 (1) 室外计算参数（重庆市） 序号 名 称 单位 数量 备注

1 本地区气象台位置 北纬 29o35’ 东经 106o28’ 海拔 m 259.1

2 室外计算干球温度 采暖 0C 4 通风 冬季 7 夏季 33 空调 冬季 2 1

夏季 36.5 3 夏季空调室外计算湿球温度 0C 27.3

4 室外计算 相对湿度 冬季最冷月月平均 % 82 夏季最热月月平均 75

5 室外计算风速 冬季平均 m/s 1.2 夏季平均 1.4

6 主导风向及 频率 冬 季 C44% N11%

夏 季 C39% N7%

7 大气平均压力 冬 季 hPa 991.2 夏 季 973.2 (2) 室内设计参数： 房间名称 夏季 冬季 新风量 噪声标准 t(℃) φ(%) t(℃) φ(%) (m3/h .p) dB(A) 商业 26～28 50～65 16～18 / 自然渗透 ≤55 影院门厅及走道 26～28 50～65 16～18 / 10 ≤50 办公室 25～27 40～60 18～20 / 30 ≤45 影厅 25～27 45～65 18～20 / 20 ≤30 放映间 25～27 40～60 16～18 / 1100/影厅 ≤40 小卖部 25～27 45～65 18～20 / 30 ≤50 休息室 25～27 40～60 18～20 / 30 ≤45

7.1.4 空调 (1)电影院空调设计： 影院空调面积约3760m2，估算冷负荷567kW，空调冷150.8 W/m2；估算空调热负荷为234kW，热负荷指标63.5 W/m2。冷热源采用2台一体化涡旋式风冷热泵机组，安装于三层屋面，单台机组制冷量为286kW，制热量为314kW。该机组内置水力模块，集成了水泵、过滤器、膨胀水箱、流量开关、安全阀、排气阀、压力表和流量调节阀等水力组件。设计空调冷水供回水温度为7/12℃，空调热水供回水温度为45/40℃。冷水机组采用410a环保冷媒。 水系统设计：本工程由内置闭式膨胀罐定压，自来水直接补水；空调水系统 2

承压0.6MPa。空调水系统采用异程两管制，按水泵定流量末端变流量运行，在空调总供回水管间设有压差旁通阀。在空调水管主要分支处设置静态平衡阀，每台风机盘管设置电动双位阀；空调机组设置电动平衡调节阀。 空调风系统：影院影厅独立设置双风机一次回风空调系统，共5套(K-5-1~5)，气流组织为上送上回，空调机组采用组合式，设于5层空调机房；影院其它空调用房采用风机盘管+新风系统，共设有4个新风系统(X-4-1、2，X-5-1、2)。 (2)根据甲方要求：商业按分体空调设计预留，预留分体空调室外机位、穿墙套管、室内外机电量和冷凝水排放位置，设备由业主自理。屋面预留主力店安装多联机位置及冷媒管井,空调由业主自理。 (3)消防控制中心、值班室设分体空调。

7.1.5通风设计 (1)主要房间通风计算参数 房间名称 排风指标(次/h) 送风指标(次/h) 备注 公共卫生间 15

柴油发电机房 12 自然进风 储油间 12

车库 6（3m层高计） 车道自然进风 配电房 按消除预热计算 按消除预热计算*0.8 不小于12次 弱电机房 12 10

放映间 15

(2)主要通风系统 A. -1层、1层车库按防火分区设11套机械排风兼排烟系统PYP-B-1~8、PYP-1-1~3，贴邻的车道防火分区由车道自然进风，其他防火分区设机械补风系统，共4套JBJ-B-1~3、JBJ-1-1。 B. -1层防火分区1配电房设一套机械排风兼排废气系统PFP-B-1和机械送风系统J-B-1。 C. -1层防火分区3柴油发电机房和储油间设一套排风兼事故排风、排废气系统 3

PSP-B-1，自然进风，采用防爆风机。 D. -1层防火分区3弱电机房设一套排风兼排废气系统PFP-B-2和机械送风系统J-B-2。 E. 1层配电房设一套排风兼排废气系统PFP-1-1和机械送风系统J-B-1。 F. 1层柴油发电机房和储油间设一套排风兼事故排风、排废气系统PSP-1-1，自然进风，采用防爆风机。。 G. 1层影院区域配电房设一套排风兼排废气系统PFP-1-2和机械送风系统J-B-2。 H. 影院放映间设3套机械排风系统P-W-1~3。 I. 电表间设机械排风，直接排至车库或室外P-B-1、2，P-1-1、2。 J. 公共卫生间设排气扇排风，屋面排放。 K. 部分商业预留排油烟风道，屋面排放,业主安装排油烟机组时，应根据环保要求设置油烟净化装置。 L. 通风控制及相关设置要求： 设有气体灭火的电气机房要求通风系统与气体灭火系统联动，气体灭火系统动作时，关闭管道上电动阀门及通风风机，火灾后电动开启阀门及通风风机排废气。 事故风机要求室内外设开关。

7.1.6．自控设计 (1) 风冷热泵机组厂家配套提供机组控制监测装置。 在空调供回水干管上设压差调节装置，以适应空调末端冷冻水量随冷负荷变化而变化，并控制主机开启台数。 新风机、空调器均就地控制，在其回水管上设电动二通阀，通过调节水量以控制室温；风机盘管设三速开关，且由室温控制器控制冷热水回水管道上的二通阀以调节进入风机盘管水量。 (2)通风风机均就地控制，消防风机由消防中心集中控制。

7.1.7．管材及保温设计要求 4

(1)主要管材： A. 通风、防排烟风管采用镀锌钢板或无机玻璃钢制作，规格厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）中规定。预留排油烟管道采用1.5mm厚钢板制作。 B. 空调冷（热）水管、冷却水管当管径DN80时，采用无缝钢管焊接，凝结水管采用镀锌钢管。 C. 电影院空调风管采用镀锌钢板，外包玻璃棉。 (2)保温隔热 1. 空调水管保温材料采用达到难燃B1级橡塑发泡材料。 2. 天花内的排烟风管隔热做法为50mm厚单面铝箔玻璃棉。 3. 柴油发电机尾气管用碳素钢管，保温材料采用复合硅酸盐制品；或采用成品预制不锈钢保温风管。

7.2 燃气 7.2.1 设计依据 （1）建筑平面图及总平面图 （2）《城镇燃气设计规范》GB50028-2006 7.2.2.设计范围 室内外天然气管道 7.2.3.天然气用气量 本工程商业按4000座计算天然气用量，小时用气量为476 Nm3/d，日用气量为2660Nm3/d，并考虑5%不可预见用气量，小时用气量500Nm3/h；日用气量为2793Nm3/d。 7.2.4.天然气的来源及参数 天然气由市政天然气管道供应；天然气供应压力为0.2~0.4MPa。 7.2.5.设计原则 （1)室外天然气管道采用树枝状系统。 5

（2)室外中压天然气经调压箱后经庭院天然气管道送至商铺使用。 （3)商铺用户每户设置流量计单独计量。 7.2.6.管道敷设方式及防腐 （1)室外天然气管道直接埋地敷设。管道采用加强级防护涂层。 （2)室内天然气管道不需防腐。 7.2.7.管子及附件 天然气中压管道和室外低压管道采用无缝钢管，室内低压管道采用镀锌钢管，

8.8暖通 8.8.1.防排烟系统设计 1）加压送风系统： （1）不满足自然排烟的防烟楼梯间、前室或和合用前室设机械加压送风系统，维持楼梯间50Pa、前室或合用前室25Pa正压值。具体为： JY-W-1 B2#楼防烟楼梯间及其前室地下部分加压送风，加压风量25000m3/h JY-W-1 B2#楼防烟楼梯间及其前室地上部分加压送风，加压风量25000m3/h 2）.地下一层、一层汽车库设置机械排风兼排烟系统。按照防火分区的划分，每个防火分区内设置机械排烟和机械补风系统，此系统与平时机械通风系统合用，排烟量按换气次数不少于每小时6次计算，对应设置排烟补风系统，按排烟量50%计算补风量。本工程共设有11套机械排风兼排烟系统PYP-B-1~8、PYP-1-1~3，对应设置6套排烟补风系统JB-B-1、JBJ-B-1~3、JB-1-1、JBJ-1-1。 3）．4层影楼内走道排烟设机械排烟系统PY-W-6，系统排烟量按最大防烟分区面
