传声器阵列声成像的阵列优化与稳健算法研究

毕业设计论文基于麦克风阵列的声源定位技术声源定位是指通过一定的算法和技术手段，利用麦克风阵列精确确定声源在三维空间中的位置。

在现实生活中，声源定位技术具有广泛的应用领域，如视频会议、无线通信、智能机器人等。

本文将重点研究基于麦克风阵列的声源定位技术，并探讨其原理和实现方式。

声源定位技术的核心问题是如何从麦克风阵列得到的多个音频信号中准确地估计声源的位置。

传统的声源定位方法主要依赖于声音在不同麦克风之间的时间差或幅度差来进行计算，并通过几何分析得出声源的位置。

然而，这种方法受到了环境噪声、声音衰减和多路径效应等因素的影响，导致定位结果不够准确。

为了提高声源定位的准确性和稳定性，近年来提出了一些基于信号处理和机器学习的方法。

其中，基于信号处理的方法主要通过对音频信号进行频谱分析和时频变换，提取声源的特征信息，并利用定位算法将这些信息转化为声源的位置。

这类方法通常需要对环境噪声和多路径效应进行建模和去除，以提高定位的准确性。

然而，由于环境复杂性和信号处理的复杂性，这类方法在实际应用中往往存在一定的限制。

与此同时，基于机器学习的方法也逐渐得到了广泛应用。

这类方法主要通过训练算法模型，从大量的声源位置数据中学习到声源的定位规律，并在实时定位中进行预测。

与传统的方法相比，基于机器学习的方法能够更好地适应不同环境和条件下的声源定位需求，并具有较高的准确性和稳定性。

然而，这类方法需要大量的训练数据和复杂的计算过程，对硬件设备和计算资源的要求较高。

在本文中，我们将提出一种基于麦克风阵列的声源定位方法，并探讨其实现过程和效果评估。

该方法将结合信号处理和机器学习的技术手段，通过对音频信号的预处理和特征提取，提高声源定位的准确性和稳定性。

同时，我们将设计实验并收集大量的声源位置数据，利用机器学习算法训练模型，并对其进行评估和优化。

最终，我们将在实际的应用场景中验证该方法，并与传统的方法进行对比分析。

本文的研究内容对于声源定位技术的发展和应用具有一定的指导意义。

基于麦克风阵列的声源定位技术毕业设计声源定位技术是指通过麦克风阵列系统来确定声源的位置。

这个技术在很多领域都有广泛的应用，比如音频会议、语音识别、无线通信等。

在这项毕业设计中，我将设计一个基于麦克风阵列的声源定位系统，并对其进行实验和改进。

首先，我将使用麦克风阵列来捕捉声音信号。

麦克风阵列是一组麦克风按照特定方式排列在一起，可以同时捕捉到声源的多个方向的声音信号。

在我的设计中，我将使用四个麦克风组成一个线性阵列，这种方式可以较为精确地确定声源的方向。

接下来，我将使用信号处理算法来定位声源的位置。

首先，我会对捕捉到的声音信号进行时域和频域分析，以提取相关的特征。

然后，通过比较这些特征与已知声源信号的特征，可以得到声源的大致位置。

最后，我会使用多普勒效应和相位差等方法来进一步提高定位的精度。

为了验证这个声源定位系统的有效性，我将进行一系列的实验。

首先，我会使用已知位置的声源发出声音信号，然后通过麦克风阵列捕获这些信号，并使用我的定位算法来确定声源的位置。

我会与已知位置进行比较，以评估定位系统的准确性和精度。

在毕业设计过程中，我还计划改进声源定位系统的性能。

首先，我将尝试使用更复杂的麦克风阵列配置，如圆形阵列或三维阵列，以提高定位的精度和稳定性。

其次，我会优化信号处理算法，通过引入机器学习和深度学习的方法，来提高定位的准确性。

最后，我还计划设计一个用户友好的界面，方便用户使用和控制定位系统。

总之，这个基于麦克风阵列的声源定位技术的毕业设计将使我深入了解声源定位技术的原理和应用，并通过实验和改进来验证和提高系统的性能。

希望通过这个设计，我能够对声源定位技术有更深入的理解，并为相关领域的研究和应用做出一定的贡献。

《基于麦克风阵列的声源定向系统的研究与实现》篇一一、引言随着科技的不断发展，声源定向系统在多个领域的应用日益广泛，包括但不限于智能机器人、智能家居、音频处理以及军事应用等。

而基于麦克风阵列的声源定向系统是当前声源定位研究领域的热门话题。

本篇论文将详细介绍基于麦克风阵列的声源定向系统的研究与实现过程。

二、麦克风阵列技术概述麦克风阵列技术是一种利用多个麦克风组成的阵列系统，通过分析声波在空间中的传播特性，实现对声源的定位和定向。

该技术具有高精度、高效率、低成本的优点，广泛应用于音频处理和语音识别等领域。

三、声源定向系统原理基于麦克风阵列的声源定向系统主要依赖于声波传播的相位差和时间差原理。

当声波传播到麦克风阵列时，不同麦克风之间会接收到不同时间和幅度的声波信号，根据这些差异，可以确定声源的方向和位置。

四、系统设计与实现4.1 系统架构设计本系统采用分布式架构设计，包括硬件部分和软件部分。

硬件部分主要包括多个麦克风、信号处理模块和通信模块；软件部分则包括信号采集、预处理、特征提取、声源定位和定向等模块。

4.2 信号采集与预处理首先，通过麦克风阵列采集声波信号，并进行预处理，包括滤波、降噪等操作，以提高信噪比和定位精度。

4.3 特征提取与声源定位利用特征提取算法从预处理后的信号中提取出关键特征，如到达时间差（TDOA）等。

然后通过声源定位算法，如最小均方误差（LMS）算法等，实现对声源的精确定位。

4.4 声源定向与实现结果根据声源的位置信息，结合声音传播方向信息，实现对声源的定向。

本系统通过计算声音传播方向向量和阵列响应矩阵的关系，实现声源定向的精确输出。

同时，我们通过实验验证了系统的性能和准确性。

五、实验与结果分析5.1 实验环境与数据集我们采用多种环境下的实际录音数据作为实验数据集，包括室内、室外、嘈杂环境等场景。

实验环境包括多个不同布局的麦克风阵列系统。

5.2 实验结果与分析通过对实验数据的分析，我们发现本系统在各种环境下的声源定位和定向性能表现良好。

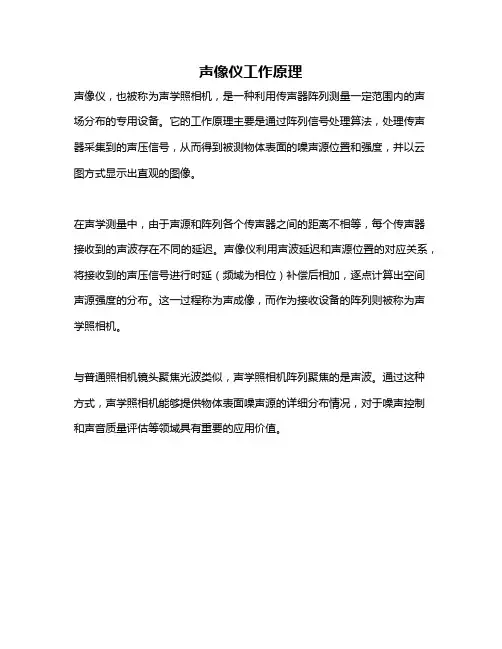

声像仪工作原理
声像仪，也被称为声学照相机，是一种利用传声器阵列测量一定范围内的声场分布的专用设备。

它的工作原理主要是通过阵列信号处理算法，处理传声器采集到的声压信号，从而得到被测物体表面的噪声源位置和强度，并以云图方式显示出直观的图像。

在声学测量中，由于声源和阵列各个传声器之间的距离不相等，每个传声器接收到的声波存在不同的延迟。

声像仪利用声波延迟和声源位置的对应关系，将接收到的声压信号进行时延（频域为相位）补偿后相加，逐点计算出空间声源强度的分布。

这一过程称为声成像，而作为接收设备的阵列则被称为声学照相机。

与普通照相机镜头聚焦光波类似，声学照相机阵列聚焦的是声波。

通过这种方式，声学照相机能够提供物体表面噪声源的详细分布情况，对于噪声控制和声音质量评估等领域具有重要的应用价值。

麦克风阵列声源处理和波束成形法在声学信号处理领域中扮演着重要的角色。

通过利用麦克风阵列的多个麦克风来获取声音信号，并且根据波束成形法对声音进行处理，可以实现对声源的定位、分离和增强，从而在语音识别、语音通信、音频录制等应用中发挥重要作用。

本文将对麦克风阵列声源处理和波束成形法进行全面的评估和探讨，以及共享对这一主题的个人观点和理解。

一、麦克风阵列声源处理1.1 麦克风阵列的原理和结构麦克风阵列是由多个麦克风组成的一种声学传感器系统，可以在空间上对声音进行采集和处理。

它通常由均匀排列的麦克风单元组成，每个麦克风单元之间的位置和间距都是预先设计好的，以便实现对声源的准确定位和分离。

麦克风阵列可以使用不同的拓扑结构，如线性阵列、圆形阵列等，以适应不同的应用需求。

1.2 麦克风阵列的声源定位和分离通过对麦克风阵列采集到的声音信号进行处理和分析，可以实现对声源的定位和分离。

常用的方法包括波束成形、自适应信号处理、时域盲源分离等。

这些方法可以根据麦克风阵列采集到的信号特点，对声源进行空间定位和分离，从而实现对复杂环境下多个声源的有效处理。

1.3 麦克风阵列声音增强和降噪在实际应用中，麦克风阵列可以用于对声音进行增强和降噪。

通过对采集到的声音信号进行处理，可以有效地提取和增强感兴趣的声音信号，同时抑制噪音和干扰声音，从而提高语音识别和通信的质量。

二、波束成形法在声源处理中的应用2.1 波束成形方法的基本原理波束成形法是一种基于阵列信号处理的方法，通过对阵列接收到的信号进行加权和叠加，可以实现对特定方向上声源的增强，从而形成一个波束。

波束成形法可以通过调整加权系数，实现对不同方向上声源的响应，从而实现对多个声源的定位和分离。

2.2 波束成形方法的实现与优化波束成形方法在实际应用中需要考虑到不同方向上声源的信号特点和空间分布，以及阵列的结构和性能参数。

对于不同的应用场景，波束成形方法需要进行优化设计，包括阵列几何结构的选择、加权系数的计算和调整等，以实现对声源的有效处理和增强。

一种基于麦克风阵列的声源定位算法研究一种基于麦克风阵列的声源定位算法研究引言基于麦克风阵列的http://LWlm声源定位是声学信号处理领域中的一个重要问题。

麦克风阵列声源定位技术是指利用空间分布的多路麦克风拾取声音信号，通过对麦克风的多路输出信号进行分析和处理，得到一个或多个声源的位置信息。

尽管可将用于声纳和雷达系统的波束形成技术引入麦克风阵列，但由于语音信号为宽带信号，具有短时平稳特性，且所处环境还具有高混响，噪声大等特点，这些算法针对语音信号的定位精度非常低，需要对算法进行改进。

一般来说，常用的声源定位算法划分为三类［4］：一是基于波束成型的方法;二是基于高分辨率谱估计的方法;三是基于波达时延差(TDOA)的方法。

其中基于波束成形方法通过对麦克风阵列接收信号进行滤波、加权求和，直接控制麦克风阵列指向使波束具有最大输出功率的方向，可在目标源多于一个的条件下对多声源进行定位［5］，但存在对初值敏感的问题。

另外还需要知道声源和噪声的先验知识，该方法存在计算量大,不利于实时处理等缺点。

基于高分辨率谱估计的方法在理论上可以对声源的方向进行有效估计,但由于该算法是针对窄带信号，因此若要获得较理想的精度，就要付出很大的计算量代价。

此外这些算法无法处理高度相关的信号，因此混响会给算法的定位精度带来较大影响［6］。

基于时延估计的方法是利用广义互相关等时延估计算法求出信号到阵列不同麦克风的相对时延，并利用时延信息与麦克风阵列的空间位置关系估计声源位置。

该方法计算量小，易于实时实现，近年来得到了高度重视。

本文主要采用基于时延估计的方法进行声源定位。

1 基于TODA方法的基本原理利用TDOA进行声源定位可分为两个部分：首先，通过采用广义互相关方法(GCC)［7］等，并利用平滑相干变换(Smoothed Coherence Transform,SCOT)、相位变换(Phase Transform,PHAT)或最大似然(Maximum Likelihood,ML)进行加权，得出声源到两两麦克风之间的时延差。

仪器是通过什么原理显示声音位置的，传感器为什么和其他同类不一样？。

声成像是基于传声器阵列测量技术，通过测量一定空间内的声波到达各传声器的信号相位差异，依据相控阵原理确定声源的位置并以图像的方式显示声源在空间的分布，其中声像图以颜色和亮度代表声音的强弱。

使用了目前先进IMC算法，8个传传声器已完全可以提供所需计算数据，而不像波束法一样需要更多的传声器。

最远可以对多远的位置进行成像分析？
仪器显示屏上有距离参数，可自动也可手动（上限100米）。

超过仪器最远检测距离的可以使用数据模式进行采集，在分析软件中设置距离，以此得到准确数据。

为什么云图会不稳定，会不停的变化方向？
仪器上实时分析显示的声相图，此检测方式比较适用于稳定且静止状态的噪声源分析。

如果是快速移动或者短促的异响，需要使用我公司配套的软件进行分析。

KASV软件可以分析短促的异响，或者较快移动的目标，并可以自主根据时域波形或频谱选择目标进行分析。

关于db值：
IMC目前来说只能检测最大值，波束技术可以检测所有云图，但db值的动态范围取决于频率。

若频率在400-4000Hz，利用波束技术，云图上的动态范围在1或2db，如果频率在4000-10000Hz，动态范围大概在2-6db，
db值是算法计算出来的，而不是直接测量出来的。

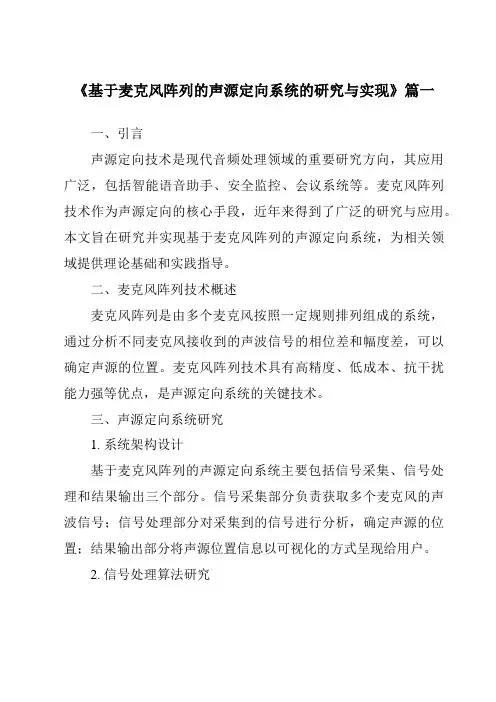

《基于麦克风阵列的声源定向系统的研究与实现》篇一一、引言声源定向技术是现代音频处理领域的重要研究方向，其应用广泛，包括智能语音助手、安全监控、会议系统等。

麦克风阵列技术作为声源定向的核心手段，近年来得到了广泛的研究与应用。

本文旨在研究并实现基于麦克风阵列的声源定向系统，为相关领域提供理论基础和实践指导。

二、麦克风阵列技术概述麦克风阵列是由多个麦克风按照一定规则排列组成的系统，通过分析不同麦克风接收到的声波信号的相位差和幅度差，可以确定声源的位置。

麦克风阵列技术具有高精度、低成本、抗干扰能力强等优点，是声源定向系统的关键技术。

三、声源定向系统研究1. 系统架构设计基于麦克风阵列的声源定向系统主要包括信号采集、信号处理和结果输出三个部分。

信号采集部分负责获取多个麦克风的声波信号；信号处理部分对采集到的信号进行分析，确定声源的位置；结果输出部分将声源位置信息以可视化的方式呈现给用户。

2. 信号处理算法研究（1）波束形成算法：通过调整不同麦克风的权重系数，使得特定方向的声波信号得到加强，从而实现声源定向。

常用的波束形成算法包括延迟求和法、傅里叶变换法等。

（2）到达时间差（TDOA）算法：通过计算不同麦克风接收到声波信号的时间差，确定声源的位置。

TDOA算法具有较高的精度和稳定性，是声源定向系统的关键算法之一。

（3）多源分离算法：当存在多个声源时，通过多源分离算法将不同声源的信号进行分离，从而提高声源定向的准确性。

四、系统实现1. 硬件设计硬件部分主要包括麦克风阵列、音频采集卡和计算机等。

麦克风阵列采用圆形排列方式，以提高对不同方向声波的敏感性。

音频采集卡负责将麦克风阵列接收到的声波信号转化为数字信号，供后续处理使用。

2. 软件设计软件部分主要包括信号采集、信号处理和结果输出三个模块。

信号采集模块负责从音频采集卡获取数字信号；信号处理模块采用上述的波束形成算法、TDOA算法和多源分离算法对数字信号进行处理，确定声源的位置；结果输出模块将声源位置信息以图形化的方式呈现给用户。

麦克风阵列信号处理算法研究麦克风阵列是指由多个麦克风组成的阵列，通过对阵列中麦克风信号的处理，可以实现信号的方向性增强、空间滤波和噪声抑制等效果。

因此，在语音识别、语音增强、远场语音采集等领域都有广泛的应用。

麦克风阵列可以形成的微弱信号从而提高语音识别的准确性。

与单一麦克风相比，麦克风阵列能够对方向性声源进行有效的捕捉，并且可以对噪声进行滤波抑制，对听觉信号进行增强处理。

然而，麦克风阵列系统的性能受多种因素影响，包括麦克风位置、信号处理算法等。

在麦克风阵列信号处理算法中，主要包括波束形成和方向估计两个方面。

波束形成是指对接收到的麦克风信号进行加权和相位校准，从而形成一个指向目标信号的波束；方向估计是指对目标信号的方向进行估计。

波束形成算法是麦克风阵列信号处理算法中的核心内容。

常见的波束形成算法包括广义旁瓣消除（Generalized Sidelobe Canceller，GSC）、最小均方（Minimum Mean Square Error，MMSE）和最大信噪比（Maximum Signal-to-Noise Ratio，MSNR）等。

广义旁瓣消除算法是一种基于自适应滤波的波束形成算法，其主要思想是通过在线更新权重系数，抑制麦克风阵列接收到的信号中的旁瓣干扰。

最小均方算法和最大信噪比算法则是一种基于统计建模的波束形成算法，通过对麦克风阵列中接收到的信号进行统计建模，进而实现信号的增强和噪声的滤波。

除了波束形成算法外，方向估计算法也是麦克风阵列信号处理算法中的重要内容。

常见的方向估计算法包括时延和相位差（Time Delay and Phase Difference，TDPD）算法、最大似然（Maximum Likelihood，ML）算法等。

时延和相位差算法是一种基于时间差信号处理的方向估计算法，可以通过对阵列中麦克风的时间差和相位差进行计算，从而估计目标信号的方向。

最大似然算法则是一种基于概率统计的方向估计算法，通过对阵列中接收到的信号进行统计建模，进而实现目标信号方向的估计。
