麦克风的工作原理
麦克风是一种将声音转换为电信号的设备，它广泛应用于通信、音频录制和声音放大等领域。
麦克风的工作原理基于声音波的传播和电磁感应。
一般而言，麦克风由以下几个主要组件组成：振膜、磁场、线圈和输出接口。
首先，声音是由空气中的振动产生的，当我们说话或唱歌时，声音波会通过空气传播。
当声音波到达麦克风时，它们会引起麦克风振膜的振动。
麦克风的振膜是一个非常薄的膜片，通常由金属或塑料制成。
当声音波通过振膜时，振膜会随之振动。
这种振动会改变振膜与磁场之间的距离，从而改变磁场的强度。
麦克风中的磁场通常由一个永久磁铁或一个电磁线圈产生。
当振膜振动时，它会改变磁场的强度。
这种变化会导致磁场中的磁通量发生变化。
接下来，麦克风中的线圈与磁场相连。
当磁通量发生变化时，它会在线圈中产生感应电流。
这个感应电流会随着声音波的振动而变化。
最后，麦克风通过输出接口将感应电流转换为电信号输出。
这个输出信号可以传输到其他设备，如扬声器、录音设备或计算机等。
需要注意的是，不同类型的麦克风有不同的工作原理。
例如，动圈麦克风使用了一个固定的磁场和一个可移动的线圈，而电容麦克风则利用了振膜与一个带电板之间的电容变化来转换声音信号。
总结起来，麦克风的工作原理是通过将声音波转换为振膜的振动，进而改变磁场的强度，最终产生感应电流，将声音转换为电信号输出。
这种原理使得麦克风成为了我们日常生活中不可或缺的音频设备之一。
麦克风种类及运作原理麦克风种类及运作原理麦克风是一种将声音信号转换成电信号的设备，它是现代通信技术中不可缺少的一部分。
麦克风的种类很多，并且可以根据不同的应用需求进行选择。
下面将介绍几种常见的麦克风类型及其运作原理。
1. 电容式麦克风电容式麦克风是一种需要外部电源供电的麦克风。
它利用电容的原理将声音信号转换成电信号。
当声波进入麦克风时，声波会引起麦克风内部的电容板振动，从而改变电容器的电容量，进而改变电路中的电荷量。
这些电荷量的变化反映了声音信号的变化，最终被放大和处理。
电容式麦克风通常用于录音和广播应用中，由于其高质量的输出和灵敏度，是专业录音棚和工作室中常见的类型。
2. 动圈式麦克风动圈式麦克风是一种常用的麦克风类型，广泛用于演唱、话筒和音频记录应用。
它的原理是利用感应原理，通过沿着磁场振动的金属线圈来转换声音信号。
金属线圈固定在主体底部的磁铁周围，并且当声波进入麦克风时产生的振动引起金属线圈的运动。
这些运动产生一个微弱的电流，通过线圈和磁铁之间的感应产生电信号。
动圈式麦克风因为其坚固和可靠性而广泛应用于音频行业，因为它们可以承受很高的噪声水平和振动。
3. 现场反射型麦克风现场反射型麦克风是一种利用声波反射原理的麦克风。
这种麦克风可以安装在表面上，例如墙壁、天花板和地板等。
当人们说话或演唱时，声源的声音将反射进麦克风，然后被转换成电信号。
现场反射型麦克风在会议室、教室、演播室和音乐厅等场合广泛应用，可以提供优质的声音采集和传输效果。
4. 阵列麦克风阵列麦克风是一种多元素麦克风，具有精确的方向性功能。
它们提供全向性、双向性、心形和超心形模式，在不同的应用场合下可以选择不同的模式，以改善音频质量。
阵列麦克风使用多个小型麦克风的阵列排列来改变声源的反射角度，进而扭曲声音和减少噪音。
阵列麦克风在会议、讲座和语音识别系统中广泛应用。
总结麦克风是音频行业中必不可少的组件，不同的麦克风类型适合不同的应用需求。
相控阵技术的原理及其在通信中的应用相控阵技术是一种利用阵列天线或阵列麦克风，通过改变各个天线/麦克风的相位和振幅，从而产生一定方向上的波束形成的技术。
它是一种有效的信号处理技术，可以在改善通讯、雷达探测、天文学和医学成像等领域中发挥重要作用。
一、相控阵技术的基本原理相控阵技术的基本原理是利用相位差来实现不同方向上的波束形成。
假设我们有一个阵列天线，其中每个天线的位置均已知，如果我们在每个天线上将信号的相位进行不同的调节，那么在特定方向上产生波束形成的效果就会更好。
而这种利用相位差实现波束形成的原理，可以应用在通信、雷达、航空等各个领域中。
在实际应用中，根据所控制天线数目的不同，可以分为单通道、多通道甚至百通道的相控阵系统。
此外，在相控阵技术的基础上，我们还可以通过对发射、接收天线的振幅进行控制，在设计方向图的同时，进一步优化相控阵系统性能。
二、相控阵技术在通信中的主要应用1. 信号增强在通信中，由于信道传输过程中的干扰、噪声等问题，信号很容易发生衰减和失真。
而通过相控阵技术，可以实现对信号强度的增强。
利用相控阵技术，在接收端采用多个波束方式接收信号，可以从很大程度上抑制多径效应和干扰信号，提高信号的接收质量。
2. 电波形成在无线通信中，由于源与目的地有一定的距离和障碍，导致信号能量的损耗。
而采用相控阵技术可以增加信号的传输距离和可靠性。
例如，通过特定的相控阵和放大器设计，可以实现对无线电波的形成，使数据从发送端传输到接收端，并在接收端重建出原始的数据。
3. 目标检测相控阵技术不仅可以用于信号增强和电波形成，同样可以应用于雷达、航空、目标检测等多种领域中。
如在雷达检测方面，通过阵列天线构成的相控阵系统，可以实现对目标的精准检测和跟踪，对于军事和民用都有着非常重要的应用。
三、相控阵技术的优势和挑战相控阵技术的设计和应用需要考虑多方面的因素，如信噪比、相位控制和天线达到空间平均分布等等因素。
但相控阵技术也有其优势和挑战。

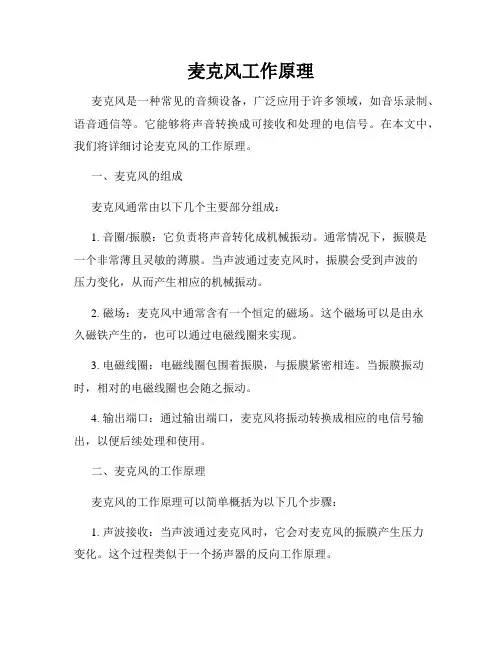

麦克风工作原理麦克风是一种常见的音频设备，广泛应用于许多领域，如音乐录制、语音通信等。
它能够将声音转换成可接收和处理的电信号。
在本文中，我们将详细讨论麦克风的工作原理。
一、麦克风的组成麦克风通常由以下几个主要部分组成：1. 音圈/振膜：它负责将声音转化成机械振动。
通常情况下，振膜是一个非常薄且灵敏的薄膜。
当声波通过麦克风时，振膜会受到声波的压力变化，从而产生相应的机械振动。
2. 磁场：麦克风中通常含有一个恒定的磁场。
这个磁场可以是由永久磁铁产生的，也可以通过电磁线圈来实现。
3. 电磁线圈：电磁线圈包围着振膜，与振膜紧密相连。
当振膜振动时，相对的电磁线圈也会随之振动。
4. 输出端口：通过输出端口，麦克风将振动转换成相应的电信号输出，以便后续处理和使用。
二、麦克风的工作原理麦克风的工作原理可以简单概括为以下几个步骤：1. 声波接收：当声波通过麦克风时，它会对麦克风的振膜产生压力变化。
这个过程类似于一个扬声器的反向工作原理。
2. 振膜振动：根据声波的压力变化，振膜会产生相应的机械振动。
这些振动的特性（振幅、频率等）与声波的特性一致。
3. 磁场感应：振膜与麦克风中的磁场相互作用，导致磁场的强度发生变化。
这个过程基于法拉第定律，即当磁通量变化时，会在电磁线圈中感应出电势。
4. 电信号输出：感应出的电势通过电磁线圈传输到输出端口，形成相应的电信号输出。
需要注意的是，麦克风只能将声音转化成电信号，但并不能对电信号进行进一步处理。
因此，后续的放大和处理步骤需要通过其他设备完成。
三、麦克风的类型根据原理和应用的不同，麦克风可以分为多种类型，如动圈麦克风、电容麦克风和电磁麦克风等。
1. 动圈麦克风：它采用振膜和线圈的结构，通过机械振动产生感应电势。
这种类型的麦克风结构简单，耐用且成本低廉。
它通常用于演讲、广播等应用领域。
2. 电容麦克风：它采用一个带电极的振膜和一个与之相对的电容板。
当声波振动时，振膜与电容板之间的电容变化会引起电势的变化。
麦克风的工作原理麦克风是一种将声音转换为电信号的设备，它广泛应用于语音录制、通信、音频处理等领域。
麦克风的工作原理涉及声音的传导、声波的转换和电信号的产生。
1. 声音的传导声音是一种机械波，通过空气传播。
当我们说话时，声音产生的声波通过空气传播到麦克风的位置。
声音的传导是麦克风工作的第一步。
2. 声波的转换麦克风内部有一个薄膜，通常是一个金属或者聚合物材料制成的振膜。
当声波到达麦克风时，它会使振膜产生弱小的振动。
这些振动会导致麦克风内部的电容变化。
3. 电信号的产生麦克风内部有一个电容器，由振膜和一个固定的金属板组成。
当振膜振动时，电容器的电容值会随之变化。
这个变化会导致电荷的积累或者散失，从而产生一个弱小的电流。
4. 信号放大和处理麦克风产生的弱小电流需要经过放大和处理才干变成可用的信号。
通常，麦克风会与一个放大器或者预处理器连接，以增加电流的幅度和改善信号的质量。
这样，麦克风就能够将声音转换为一个强大且清晰的电信号。
5. 信号的传输和应用经过放大和处理后的电信号可以通过电缆或者无线传输到其他设备，如音频录制设备、扬声器、电脑等。
在这些设备中，电信号可以被进一步处理、存储、播放或者转换成其他形式的声音。
总结：麦克风的工作原理可以概括为声音的传导、声波的转换和电信号的产生。
声音通过空气传播到麦克风，使麦克风内部的振膜产生弱小的振动，进而改变电容器的电容值，从而产生弱小的电流。
这个电流经过放大和处理后，可以被传输到其他设备并应用于不同的领域。
麦克风的工作原理为我们提供了一种捕捉和转换声音的重要工具。
《基于麦克风阵列的声源定向系统的研究与实现》篇一一、引言随着科技的不断发展，声源定向系统在多个领域的应用日益广泛，包括但不限于智能机器人、智能家居、音频处理以及军事应用等。
而基于麦克风阵列的声源定向系统是当前声源定位研究领域的热门话题。
本篇论文将详细介绍基于麦克风阵列的声源定向系统的研究与实现过程。
二、麦克风阵列技术概述麦克风阵列技术是一种利用多个麦克风组成的阵列系统，通过分析声波在空间中的传播特性，实现对声源的定位和定向。
该技术具有高精度、高效率、低成本的优点，广泛应用于音频处理和语音识别等领域。
三、声源定向系统原理基于麦克风阵列的声源定向系统主要依赖于声波传播的相位差和时间差原理。
当声波传播到麦克风阵列时，不同麦克风之间会接收到不同时间和幅度的声波信号，根据这些差异，可以确定声源的方向和位置。
四、系统设计与实现4.1 系统架构设计本系统采用分布式架构设计，包括硬件部分和软件部分。
硬件部分主要包括多个麦克风、信号处理模块和通信模块；软件部分则包括信号采集、预处理、特征提取、声源定位和定向等模块。
4.2 信号采集与预处理首先，通过麦克风阵列采集声波信号，并进行预处理，包括滤波、降噪等操作，以提高信噪比和定位精度。
4.3 特征提取与声源定位利用特征提取算法从预处理后的信号中提取出关键特征，如到达时间差（TDOA）等。
然后通过声源定位算法，如最小均方误差（LMS）算法等，实现对声源的精确定位。
4.4 声源定向与实现结果根据声源的位置信息，结合声音传播方向信息，实现对声源的定向。
本系统通过计算声音传播方向向量和阵列响应矩阵的关系，实现声源定向的精确输出。
同时，我们通过实验验证了系统的性能和准确性。
五、实验与结果分析5.1 实验环境与数据集我们采用多种环境下的实际录音数据作为实验数据集，包括室内、室外、嘈杂环境等场景。
实验环境包括多个不同布局的麦克风阵列系统。
5.2 实验结果与分析通过对实验数据的分析，我们发现本系统在各种环境下的声源定位和定向性能表现良好。
麦克风的工作原理麦克风是一种常见的音频输入设备，广泛应用于通信、录音、语音识别等领域。
它能够将声音转化为电信号，并传输到其他设备进行处理和使用。
下面将详细介绍麦克风的工作原理。
一、麦克风的基本结构麦克风通常由以下几个部分组成：1. 振动膜：振动膜是麦克风的核心部件，它负责将声音转化为机械振动。
通常采用薄膜材料制成，如金属或聚合物。
2. 磁场：麦克风内部会设置一个恒定的磁场，通常使用永磁体或电磁线圈产生。
3. 电容板：电容板是振动膜和固定板之间的间隔，它们之间形成一个微小的电容。
4. 固定板：固定板与振动膜相对固定，起到支撑和固定振动膜的作用。
二、麦克风的工作原理当声音波传播到麦克风的振动膜上时，振动膜会随着声音的变化而产生微小的机械振动。
这些振动会导致振动膜与固定板之间的电容发生变化，从而改变电容板的电容。
根据电容的基本原理，电容值与电容板之间的距离成反比。
当振动膜与固定板之间的距离发生变化时，电容值也会相应变化。
这样，声音的振动就被转化为电容值的变化。
麦克风中的磁场起到了关键的作用。
当振动膜发生机械振动时，它会改变磁场的分布。
这种变化会引起磁场中的磁感应强度发生变化，从而在磁场中产生感应电流。
因此，麦克风的工作原理可以总结为：声音波振动膜产生机械振动，机械振动改变电容板之间的距离，电容值发生变化，磁场中的磁感应强度发生变化，产生感应电流。
三、麦克风的类型和应用根据工作原理和使用场景的不同，麦克风可以分为以下几种类型：1. 电容式麦克风：采用了上述介绍的基本工作原理，具有高灵敏度和宽频响特性，常用于专业录音和广播领域。
2. 动圈式麦克风：通过振动膜与线圈的相互作用，将声音转化为感应电流。
它具有结构简单、耐用等特点，常用于舞台演出和音乐录制等场合。
3. 电容式麦克风：通过磁场中感应电流的变化来转化声音，适用于高温、高湿度等特殊环境。
麦克风广泛应用于各个领域，包括但不限于以下几个方面：1. 通信领域：麦克风是电话、对讲机、语音聊天软件等设备的重要组成部分，用于接收用户的声音并进行传输。
声学阵列信号处理技术1.引言1.1 概述声学阵列信号处理技术是一种利用多个传感器将声音信号进行接收、处理和分析的技术。
声学阵列由多个微型麦克风组成，可以在不同位置同时接收远场声音信号，并通过信号处理算法来实现声音的定位、分离和增强等功能。
随着科技的不断发展，声学阵列信号处理技术在各个领域都得到了广泛的应用。
在语音识别领域，声学阵列可以提供清晰的语音输入，大大提高了语音识别的准确性和性能。
在通信领域，声学阵列可以提供更好的语音通话质量和降噪效果，改善了通信的可靠性和稳定性。
在音频处理领域，声学阵列可以实现音频信号的定位和分离，提供沉浸式音频体验。
此外，声学阵列还广泛应用于声纹识别、声波成像、无人驾驶等领域。
本文将对声学阵列信号处理技术进行详细的介绍和分析。
首先，我们将概述声学阵列信号处理技术的基本原理和工作流程。
接着，我们将详细讨论声学阵列的原理和应用。
最后，我们将对声学阵列信号处理技术进行总结，并展望其未来的发展方向。
通过本文的阅读，读者将能够了解声学阵列信号处理技术的基本概念和原理，以及其在不同领域中的应用和前景。
希望本文能够为相关领域的研究者和工程师提供一些有价值的参考和指导。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文结构如下：第一部分为引言部分，主要对声学阵列信号处理技术进行基本介绍，包括概述、文章结构和目的。
第二部分是正文部分，分为两个小节。
2.1节主要概述了声学阵列信号处理技术的基本概念和原理，从信号采集、传输到处理的整个流程进行详细介绍，包括声学阵列的组成、工作原理以及信号处理算法等内容。
2.2节主要介绍了声学阵列技术的主要应用领域，包括音频信号处理、语音识别、声源定位等。
通过实际案例和应用场景的分析，展示了声学阵列信号处理技术在各个领域的重要性和应用前景。
第三部分为结论部分，总结了本文对声学阵列信号处理技术的概述和应用，强调了声学阵列技术在提高信号处理效果和拓展应用领域方面的优势，并展望了未来发展的方向和挑战。

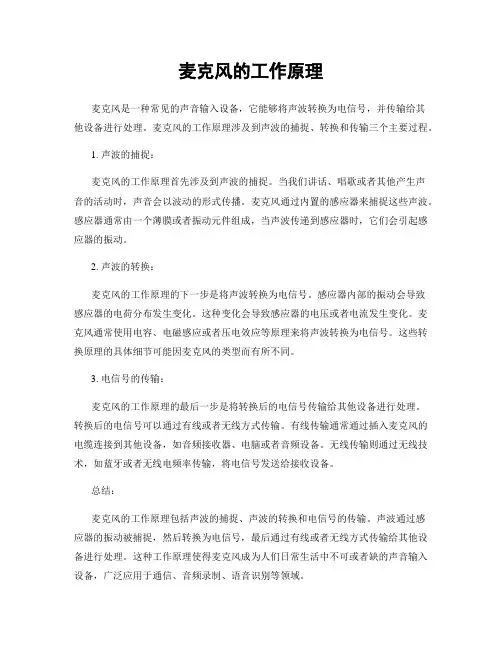

麦克风的工作原理
麦克风是一种常见的声音输入设备，它能够将声波转换为电信号，并传输给其
他设备进行处理。
麦克风的工作原理涉及到声波的捕捉、转换和传输三个主要过程。
1. 声波的捕捉：
麦克风的工作原理首先涉及到声波的捕捉。
当我们讲话、唱歌或者其他产生声
音的活动时，声音会以波动的形式传播。
麦克风通过内置的感应器来捕捉这些声波。
感应器通常由一个薄膜或者振动元件组成，当声波传递到感应器时，它们会引起感应器的振动。
2. 声波的转换：
麦克风的工作原理的下一步是将声波转换为电信号。
感应器内部的振动会导致
感应器的电荷分布发生变化。
这种变化会导致感应器的电压或者电流发生变化。
麦克风通常使用电容、电磁感应或者压电效应等原理来将声波转换为电信号。
这些转换原理的具体细节可能因麦克风的类型而有所不同。
3. 电信号的传输：
麦克风的工作原理的最后一步是将转换后的电信号传输给其他设备进行处理。
转换后的电信号可以通过有线或者无线方式传输。
有线传输通常通过插入麦克风的电缆连接到其他设备，如音频接收器、电脑或者音频设备。
无线传输则通过无线技术，如蓝牙或者无线电频率传输，将电信号发送给接收设备。
总结：
麦克风的工作原理包括声波的捕捉、声波的转换和电信号的传输。
声波通过感
应器的振动被捕捉，然后转换为电信号，最后通过有线或者无线方式传输给其他设备进行处理。
这种工作原理使得麦克风成为人们日常生活中不可或者缺的声音输入设备，广泛应用于通信、音频录制、语音识别等领域。
麦克风阵列语音增强技术及其应用Technology and application of speech enhancement based on microphone array洪鸥Hong Ou 摘要：本文简要叙述了应用麦克风阵列进行语音增强的原理及方法。
且由于麦克风阵列在实际语音处理时具有良好的拾取语音能力及噪声鲁棒性，本文将介绍该技术在车载系统环境、机器人语音识别、大型场所的记录会议、助听装置及声源定位等系统中的应用。
关键字：麦克风阵列；声源定位；语音增强中图分类号：TN912.3 文献标识码：AAbstract: This paper describes the foundational theory of speech enhancement based on microphone arrays. Microphone arrays have great potential in practical applications of speech processing, due to their ability to provide both noise robustness and hands-free signal acquisition. Then this paper introduces the applications of microphone array in car environment, robot, hands-free telephony, audio conferencing, car environment, and hearing aids etc.Key words: Microphone array；Speech localization； Speech enhancement1 引言在目标语音的实际拾取过程中，不可避免会受到外界环境噪声和其他说话人的干扰。
麦克风的工作原理麦克风是一种将声音转换为电信号的设备，它广泛应用于语音录制、通信、音频放大等领域。
麦克风的工作原理可以简单地概括为声音转换为电信号的过程，下面将详细介绍麦克风的工作原理。
1. 声音的产生声音是由物体振动引起的机械波，当我们说话或者发出声音时，声带会振动，产生声波。
这些声波通过空气传播，最终到达麦克风。
2. 麦克风的结构麦克风通常由一个振动膜、一个磁场和一个电磁感应器组成。
振动膜是一个薄膜状的材料，可以随着声波的振动而振动。
磁场由一个永久磁铁提供，它产生一个稳定的磁场。
电磁感应器则是通过感应振动膜的运动来产生电信号。
3. 振动膜的工作原理当声波到达麦克风时，它会使得振动膜开始振动。
振动膜的振动会改变磁场的分布，进而改变电磁感应器中的电流。
这个电流的变化会被转换为电压信号，即麦克风输出的电信号。
4. 电信号的放大和处理麦克风输出的电信号通常非常微弱，需要经过放大和处理才干得到可用的信号。
这通常通过将麦克风连接到放大器或者其他音频设备来实现。
5. 麦克风的类型根据原理和结构的不同，麦克风可以分为动圈麦克风、电容麦克风和扩散式麦克风等几种类型。
动圈麦克风使用了电磁感应原理，电容麦克风则利用了电容变化来转换声音信号，而扩散式麦克风则通过声音的扩散来捕捉声音。
6. 麦克风的应用麦克风广泛应用于各种领域。
在语音录制方面，麦克风被用于录音棚、演播室、会议室等地，用于录制音乐、广播、讲座等内容。
在通信领域，麦克风被用于电话、对讲机、语音识别等设备中，用于传输和转换声音信号。
此外，麦克风还被用于音频放大器、汽车音响、舞台演出等场合。
总结：麦克风是一种将声音转换为电信号的设备，其工作原理是通过振动膜的运动来改变磁场分布，进而产生电流变化，最终输出电信号。
麦克风的类型包括动圈麦克风、电容麦克风和扩散式麦克风等。
麦克风在语音录制、通信、音频放大等领域有广泛的应用。
麦克风的工作原理麦克风是一种常见的声音输入设备，广泛应用于语音识别、录音、通信和音频处理等领域。
它通过将声音转换为电信号，实现声音的捕捉和传输。
麦克风的工作原理可以简单地概括为声音-机械-电信号转换的过程。
1. 声音的捕捉麦克风的核心部件是一个薄膜，通常称为振膜。
当声音波传播到麦克风时，它会使振膜产生弱小的振动。
振膜可以是金属或者聚合物材料制成，其选择取决于应用需求。
振膜的振动频率和振幅与声音波的频率和振幅成正比。
2. 机械转换振膜的振动通过连接在其背面的线圈传递给麦克风的电磁部件。
这个电磁部件通常是一个永磁体和一个线圈的组合。
当振膜振动时，线圈也会尾随振动，导致线圈在磁场中产生变化的磁通量。
这种变化的磁通量会在线圈上产生感应电动势。
3. 电信号转换感应电动势通过线圈上的导线传输到麦克风的电路部份。
电路通常包括一个放大器和一个模数转换器（ADC）。
放大器用于增强感应电动势的弱信号，以便更好地处理和传输。
ADC将摹拟信号转换为数字信号，以便计算机或者其他设备能够处理和存储。
4. 数据处理和传输数字信号可以通过电缆、无线传输或者其他方式传输到计算机或者其他设备进行进一步的处理。
在语音识别应用中，数字信号经过算法处理，将其转换为文字或者命令。
在音频处理和通信应用中，数字信号可以经过滤波、降噪、混响等处理，以提高音质和清晰度。
总结：麦克风的工作原理是通过将声音转换为电信号，实现声音的捕捉和传输。
它包括声音的捕捉、机械转换、电信号转换和数据处理和传输四个主要步骤。
振膜的振动通过机械部件传递给电磁部件，产生感应电动势。
感应电动势经过放大和模数转换后，成为数字信号，可以进一步进行处理和传输。
麦克风的工作原理为我们提供了实现声音输入的基础，为声音相关应用的发展提供了重要的技术支持。
麦克风的工作原理麦克风是一种将声音转换为电信号的设备，常用于音频录制、通信和语音识别等领域。
它的工作原理基于声音的机械能转换为电能的过程，主要包括声音的捕捉、转换和放大三个步骤。
1. 声音的捕捉麦克风的核心部件是一个薄膜或者振动元件，通常由金属或者塑料制成。
当声波传播到麦克风附近时，声波会使得薄膜或者振动元件产生弱小的振动。
这些振动可以是纵向的压缩波或者横向的剪切波，具体取决于麦克风的设计。
2. 声音的转换麦克风的薄膜或者振动元件通常与一个电磁感应器相连，如线圈和磁铁。
当薄膜或者振动元件振动时，它会改变感应器中的磁场分布。
这种磁场的变化会在感应器中产生感应电流，即由声音转换而来的电信号。
3. 电信号的放大感应电流是非常微弱的，需要经过放大才干得到可用的信号。
麦克风通常包含一个内置的放大器电路，用于放大感应电流。
放大器电路可以是摹拟电路或者数字电路，具体取决于麦克风的类型和应用。
除了以上三个基本步骤，一些高级麦克风还可能包含降噪电路、滤波器和增强功能等。
这些附加功能可以提高麦克风的性能，使其在复杂环境中更好地工作。
麦克风的工作原理可以进一步分为不同类型，常见的包括动圈麦克风、电容麦克风和电磁麦克风。
1. 动圈麦克风动圈麦克风是使用最广泛的一种麦克风类型。
它由一个磁铁和一个与磁铁相连的线圈组成。
当声波振动薄膜或者振动元件时，线圈也会随之振动。
这个振动的线圈会在磁场中产生感应电流，进而转换为声音的电信号。
2. 电容麦克风电容麦克风利用声波振动导致的电容变化来转换声音为电信号。
它由一个固定的金属板和一个可挪移的金属板组成，两者之间通过绝缘材料隔开。
当声波振动可挪移金属板时，电容的值会发生变化，从而产生感应电流。
3. 电磁麦克风电磁麦克风使用电磁感应原理将声音转换为电信号。
它由一个薄膜和一个与薄膜相连的线圈组成。
当声波振动薄膜时，线圈也会随之振动。
这个振动的线圈会在磁场中产生感应电流，从而将声音转换为电信号。
科大讯飞转接板硬件方案一、概述1.1方案应用场合该转接板主要用于金融自助产品线的部分需要语音识别等录入音质要求比较高的产品中。
1.2实现的主要功能实现语音唤醒，对唤醒方位音频进行增强，同时降低其他角度的声音强度和对功放放出的声音进行采样通过内置算法尽量消除白噪声，达到在较嘈杂的环境仍有较好的音频质量的效果。
1.3方案概述该方案为科大讯飞核心板的转接板，主要由音频输出电路、回声输入电路、串口电路、电源电路按键电路等部分组成1.3.1音频输出电路：核心板的HPL/HPR音频输出峰峰值在500mv左右，普通电脑MIC IN接口能够接受输入音频最大峰峰一般为50mv左右，为避免音频输出到主机MIC IN的波形被削波。
采用核心板数据手册推荐分压电路对输出音频进行分压处理。
数据手册推荐音频分压输出电路如下：V（HPR）=500mv V（mic+）=50 R1=10K 计算得：R2=1.1K考虑到计算MIC IN电路存在不同，尽量减小削波的可能，提高兼容性，此处将R2调整为470欧姆，话筒输入声音增益可以通过电脑控制面板对输入声音增益进行调整。
原理图中MIC的音频输出部分电路图：1.3.2回音输入：回音输入电路采用数据手册中的差分方式输入，我司在金融自助产品线上使用的喇叭多为8Ω5W，由功率和阻抗算得其工作时有效电压值U=（P/R）0.5（算式来源P=U2/R）算得最大功率下电压的有效值在6.3V左右，了解得知我司在金融自助产品线上的功放多为D类功放，D类功为推完输出末端为推挽方式，该方式输出加到喇叭上电压的最大值一般为电源电压12/24V，在加上喇叭属于感性负载，考虑到设计余量，此处取最大电源电压24V的1.5倍36V作为喇叭上可能存在的最大峰峰值带入公式计算。
R3=10K R5=10K V(OUT+)-V(OUT-)=36V参考信号输入最大电压[V(REF+)-V(REF-)]max=150mV计算得R4=0.083K 考虑到输入信号需要过1uf隔直电容，手册中推荐的R3，R5的阻值较大，且产品的喇叭输出音量应该不会达到100%音量状态，此处R4暂采用200欧姆电阻。
麦克风的工作原理麦克风是一种将声音转换为电信号的设备，广泛应用于通信、录音、音乐等领域。
它能够将声波转化为电压信号，使得声音能够被传输、存储和处理。
麦克风的工作原理主要包括声音的捕捉、转换和输出三个步骤。
1. 声音的捕捉麦克风的核心部件是一个薄膜或者振动元件，通常由金属或者陶瓷材料制成。
当声波通过麦克风时，它会导致薄膜或者振动元件产生弱小的振动。
这些振动会引起麦克风内部的电荷分布变化。
2. 声音的转换麦克风内部有一个电荷耦合器，它与薄膜或者振动元件相连。
当薄膜或者振动元件发生振动时，电荷耦合器会感应到电荷的变化，并将其转化为相应的电压信号。
这个电压信号是与声音波形相匹配的。
3. 信号的输出经过转换后的电压信号会通过麦克风的输出端口传输出去。
通常情况下，麦克风的输出信号是摹拟信号，需要经过后续的放大和处理才干被使用。
在某些情况下，麦克风也可以直接输出数字信号，这样可以减少信号的失真和干扰。
麦克风的工作原理涉及到声音的物理特性和电信号的转换过程。
不同类型的麦克风有不同的工作原理，常见的包括动圈麦克风、电容麦克风和电磁麦克风。
- 动圈麦克风：动圈麦克风利用一个磁场和一个固定在磁场中的线圈来转换声音信号。
声音的振动使得线圈在磁场中产生电流，从而生成电压信号。
- 电容麦克风：电容麦克风由一个固定的金属板和一个可挪移的金属板组成。
当声音波通过时，可挪移金属板会随之振动，改变电容的大小，从而产生电压信号。
- 电磁麦克风：电磁麦克风利用声音振动产生的磁场和一个固定在磁场中的线圈来转换声音信号。
声音的振动使得线圈在磁场中产生电流，从而生成电压信号。
麦克风的工作原理是基于声音和电信号之间的相互转换，使得我们能够感知、记录和传递声音。
根据不同的应用需求和环境条件，选择合适的麦克风类型可以获得更好的声音质量和效果。
麦克风阵列原理
1 麦克风阵列
麦克风阵列，是一组位于空间不同位置的全向麦克风按一定的形状规则布置形成的
阵列，是对空间传播声音信号进行空间采样的一种装置，采集到的信号包含了其空间位置
信息。根据声源和麦克风阵列之间距离的远近，可将阵列分为近场模型和远场模型。根据
麦克风阵列的拓扑结构，则可分为线性阵列、平面阵列、体阵列等。
(1) 近场模型和远场模型
声波是纵波，即媒质中质点沿传播方向运动的波。声波是一种振动波，声源发声振
动后，声源四周的媒质跟着振动，声波随着媒质向四周扩散，所以是球面波。
根据声源和麦克风阵列距离的远近，可将声场模型分为两种：近场模型和远场模
型。近场模型将声波看成球面波，它考虑麦克风阵元接收信号间的幅度差；远场模型则将
声波看成平面波，它忽略各阵元接收信号间的幅度差，近似认为各接收信号之间是简单的
时延关系。显然远场模型是对实际模型的简化，极大地简化了处理难度。一般语音增强方
法就是基于远场模型。
近场模型和远场模型的划分没有绝对的标准，一般认为声源离麦克风阵列中心参考
点的距离远大于信号波长时为远场；反之，则为近场。设均匀线性阵列相邻阵元之间的距
离(又称阵列孔径)为d，声源最高频率语音的波长(即声源的最小波长)为λmin，如果声源
到阵列中心的距离大于2d
2
/λmin，则为远场模型，否则为近场模型，如图1所示。
图1 近场模型和远场模型
(2) 麦克风阵列拓扑结构
按麦克风阵列的维数，可分为一维、二维和三维麦克风阵列。这里只讨论有一定形
状规则的麦克风阵列。
一维麦克风阵列，即线性麦克风阵列，其阵元中心位于同一条直线上。根据相邻阵
元间距是否相同，又可分为均匀线性阵列(Uniform Linear Array，ULA)和嵌套线性阵
列，如图2所示。均匀线性阵列是最简单的阵列拓扑结构，其阵元之间距离相等、相位及
灵敏度一直。嵌套线性阵列则可看成几组均匀线性阵列的叠加，是一类特殊的非均匀阵。
线性阵列只能得到信号的水平方向角信息。
图2 线性阵列拓扑结构
二维麦克风阵列，即平面麦克风阵列，其阵元中心分布在一个平面上。根据阵列的
几何形状可分为等边三角形阵、T型阵、均匀圆阵、均匀方阵、同轴圆阵、圆形或矩形面
阵等，如图3所示。平面阵列可以得到信号的水平方位角和垂直方位角信息。
图3 平面阵列拓扑结构
三维麦克风阵列，即立体麦克风阵列，其阵元中心分布在立体空间中。根据阵列的
立体形状可分为四面体阵、正方体阵、长方体阵、球型阵等，如图4所示。立体阵列可以
得到信号的水平方位角、垂直方位角和声源与麦克风阵列参考点距离这三维信息。
图4 立体阵列拓扑结构
2 波束形成
波束形成，是对各阵元的输出进行时延或相位补偿、幅度加权处理，以形成指向特
定方向的波束。
在远场模型中，假设输入是一个平面波。设传播方向为θ，时域频率(弧度)为ω，
声音在介质中的传播速度为c，对于在一个局部均匀的介质里传播的平面波，定义波束k
为
k = ωsinθ/c = 2sinθ/λ，其中λ是对应于频率ω的波长。由于信号到达不同的传感器
的时间不同，则阵列接收到的信号可表示为
f(t)=[f(t-τ0) f(t-τ1)…f(t-τN-1)]T=[exp(jω(t-kτ0)) exp(jω(t-
kτ1))…exp(jω(t-kτN-1))]T
其中τn为第n个阵元接收到的信号相对于参考点的时延，N为阵元个数，T表示转置。
定义v(k) = [e-jωkτ0 e-jωkτ1 …e-jωkτN-1]T
矢量v包含了阵列的空间特征，称为阵列流行矢量。则f(t)可表示为f(t) = ejωtv(k)。
阵列处理器对一个平面波的响应为y(t,k) =HT(ω) v(k)ejωt
其中H(ω)是滤波器系数向量的傅里叶变换。符号y(t,k)强调了输出和输入波数k的关
系。时域上的相关性体现在输出是一个复指数，和输入平面波有相同的频率。在频域上式
可表示为Y(ω,k) =HT(ω) v(k)。
注意此处ω对应单一的输入频率，所以是窄带的。阵列的空时处理关系完全可以
由上式的右端描述，称为阵列的频率-波数响应函数。它描述了一个阵列对于时域频率为
ω，波数为k的输入平面波的复增益。
阵列的波束方向图反映了平面波在一个局部均匀的介质中传播情况，它是用入射方
向表示的频率-波数响应函数，可以写成B(ω:θ) = Y(ω,k)|k=sinθ。
阵列的波束方向图是确定阵列性能的关键要素，其主要参数有3dB带宽，到第一
零点的距离，第一旁瓣高度，旁瓣衰减速度等。其幅度的平方定义为功率方向图，是常用
的一种阵列性能度量。
3 时延补偿
由于麦克风阵元空间位置的差异，各阵元接收到的信号存在时延，在对信号处理之
前进行时延补偿，保证各阵元待处理数据的一致性，使阵列指向期望方向。
考虑最简单的均匀线性麦克风阵列，如图5所示。
图5 ULA时延
设麦克风阵列共用M个阵元，中心为参考点，阵元间距为d，信号入射角为θ，声
音传播速度为c，则根据几何知识，第m(0≤m≤M-1)个阵元的时延为τm = (d/c)
sinθ(m-(K-1)/2)。
麦克风采集的是数字信号，设采样周期为T，则对时域离散的信号来说，时延为D
= τ/T。
通常D不是一个整数，而对离散信号来说，整数时延才有意义。对于非整数D，
可以分解为整数部分和分数部分D = ⌊D⌋ + d，式中，⌊D⌋为D的向下取整，0≤d<1。对
于非零的分数部分d，此时信号实际值介于两个相邻采样点之间，即分数延迟。在实际处
理中，可对d四舍五入取整，然后加上⌊D⌋，得到近似整数时延，但这种方法处理的结果
不够精确。
为了得到较为精确的处理结果，就必须设计分数时延滤波器，对采样信号进行精确
的时延补偿。理想的分数时延滤波器的冲激响应可表示为hid(m) = sinc(m-D)。
由数字信号处理知识可知，上式是无限长、非因果不稳定的，在物理上不可实现。
为了解决这一问题，在实际操作中，通常会对上式进行加窗，加窗后滤波器的冲激响应为
h(m)=(W(m-D)sinc(m-D), 0≤m≤M-1。加窗后的分数时延滤波器的时延精确程度与
理想分数时延滤波器非常接近。
