氧化铁红用途氧化铁红是一种常见的无机颜料，具有广泛的应用领域。
它的化学式为Fe2O3，是一种红色的粉末状物质。
氧化铁红的颜色鲜艳、稳定，不易褪色，因此被广泛应用于涂料、油墨、塑料、橡胶、陶瓷、玻璃等行业。
下面将详细介绍氧化铁红在这些行业中的具体用途。
一、涂料行业氧化铁红是涂料行业中常用的颜料之一。
它可以用于各种类型的涂料，例如水性涂料、油性涂料、粉末涂料等。
氧化铁红作为颜料添加到涂料中，可以赋予涂层鲜艳的红色，提高涂料的装饰效果。
此外，氧化铁红还具有良好的遮盖性和耐候性，能够增强涂料的耐久性和抗紫外线能力，延长涂料的使用寿命。
二、油墨行业氧化铁红在油墨行业中也有重要的应用。
它可以用于制造各种颜色的油墨，如红色、橙色、棕色等。
氧化铁红颜料具有优异的分散性和稳定性，可以使油墨颜色均匀、鲜艳，并且不易沉淀。
此外，氧化铁红还具有良好的耐化学性和耐光性，使得油墨在使用过程中不易褪色，保持色彩的稳定性。
三、塑料行业氧化铁红在塑料行业中广泛应用。
它可以用于塑料制品的着色，如塑料薄膜、塑料容器、塑料玩具等。
氧化铁红颜料可以使塑料制品呈现出鲜艳的红色，增加产品的吸引力和美观性。
此外，氧化铁红还具有优异的耐热性和耐光性，使塑料制品在高温和紫外线辐射下不易变色和老化。
四、橡胶行业氧化铁红在橡胶行业中也有重要的应用。
它可以用于橡胶制品的着色，如橡胶管、橡胶垫、橡胶地板等。
氧化铁红颜料可以使橡胶制品呈现出鲜艳的红色，提高产品的视觉效果。
此外，氧化铁红还具有优异的耐候性和耐磨性，使橡胶制品在使用过程中不易褪色和磨损，延长使用寿命。
五、陶瓷行业氧化铁红在陶瓷行业中被广泛应用。
它可以用于陶瓷釉料和陶瓷颜料的制备。
氧化铁红颜料可以使陶瓷制品呈现出艳丽的红色，增加产品的观赏性和艺术性。
此外，氧化铁红还可以用于陶瓷釉料的调色，调节釉料的颜色和透明度，使陶瓷制品呈现出不同的效果和质感。
六、玻璃行业氧化铁红在玻璃行业中也有重要的应用。
它可以用于玻璃的着色，使玻璃呈现出红色或橙色。
氧化铁红氧化铁红氧化铁红（(Iron oxide red）又称铁红、铁氧红、氧化铁、铁红粉、氧化高铁、铁丹、土红、红土子、三氧化铁、赤色氧化铁。
化学名称是三氧化二铁，分子式为Fe203 ,相对分子质量为159.69。
1．产品性能氧化铁红为红色或深红色无定形粉末。
密度为5.24g/cm3，熔点为1565℃,同时分解。
不溶于水，溶于、，微溶于。
灼烧时放出氧，能被氢和还原为铁。
着色力强，无油渗性和水渗性，在大气和日光中较稳定，并耐高温、耐酸、耐碱，在浓酸中加热才干溶解。
氧化铁红是一种最经济而耐光性耐热性好的红色颜料。
遮盖力达8-10g/m2，在全部颜料中，它的遮盖力仅次于。
缺点是不能耐强酸，色彩红中带黑，不够艳丽。
2．生产办法 (1)用（绿矾）锻烧创造氧化铁红将FeS04.7H20加热，以脱去所有或部分结晶水，经过脱水的硫酸亚铁在球磨机中研细，然后在马弗炉或返焰炉中在700一800℃举行缎烧，经后处理得氧化铁红。
2FeSO4→Fe203 + SO2↑＋S03↑ (2)用氧化铁黄锻烧创造氧化铁红在700-800℃温度下举行煅烧： Fe203·H2O→Fe203＋H2O 经缎烧后，使颜料通过破裂机和球磨机，然后过筛。
该法所制得的氧化铁红色彩鲜亮。
(3）用氧化铁黑锻烧创造氧化铁红氧化铁黑在600-700℃温度下举行锻烧，创造氧化铁红： 2(FeO·Fe203)＋O2→3Fe203 (4）废铁与稀硝酸制成晶核废铁、硝酸亚铁、硫酸亚铁和晶核在一起，加热并通空气氧化制得氧化铁红。
这里介绍第4种办法。
3．工艺流程4．技术配方硝酸（100%) 35 硫酸（98%) 8 废铁 90 5．生产工艺将废铁和水放入硝酸亚铁反应桶中，然后渐渐加入稀，使废铁溶解成硝酸亚铁。
将水和废铁加入晶核反应桶，并加入蒸汽举行加热，然后将稀释好的硝酸慢慢注入晶核反应桶中举行反应，直到析出橘红色胶体时为止。
将晶核注入氧化桶，同时加入废铁和硝酸亚铁，并通入蒸汽加热到80℃左右，通入空气举行氧化。
我国氧化铁红生产工艺简介氧化铁颜料是一种非常重要的无机彩色颜料，具有良好的颜料品质，应用领域十分广阔。
生产氧化铁红的方法分为干法和湿法两种，其中干法主要包括绿矾（即七水硫酸亚铁）煅烧法、铁黄煅烧法、铁黑煅烧法，此外还有以赤铁矿为原料的天然氧化铁矿物超细粉碎法等。
湿法工艺主要包括硫酸盐（即硫酸亚铁或含有硫酸亚铁的溶液）法、硝酸盐（即硝酸铁、硝酸亚铁或含有硝酸铁盐的溶液）法、混酸法；湿法工艺按照二步氧化过程所使用的中和剂不同，又可分为铁皮法和氨法。
1、关于干法工艺：干法工艺是我国传统、原始的氧化铁红生产工艺，其优点是生产工艺简单、流程短，设备投资相对较少。
缺点是产品质量稍差，而且煅烧过程有有害气体产生，对环境有明显影响。
如铁矾煅烧法，煅烧过程有大量的含硫气体产生。
近年来，基于对含铁废弃物的综合利用，我国又出现了硫酸烧渣法、铁矿粉酸化焙烧法等干法工艺，其优点是工艺简单、投资少，缺点是所产产品质量层次较低，只能应用于低端领域。
2、关于湿法工艺：湿法工艺是以硫酸亚铁或硝酸亚铁、硫酸铁、硝酸铁为原料，采用先制备晶种，后氧化制备铁红的氧化铁红生产方法。
所用原料既可以是硫酸亚铁、硝酸亚铁固体原料，也可以是含有硫酸亚铁、硝酸亚铁、硫酸铁、硝酸铁的水溶液。
所使用的中和剂既可以是铁皮、铁屑，也可以是碱或氨。
近几年来，基于对工业废弃物的综合利用，又产生了以钛白副产硫酸亚铁或硫酸铁溶液、以钢厂酸洗废酸或废水为原料制备氧化铁红工业颜料的方法，但都归属于湿法工艺范畴。
所使用的中和剂仍然为铁皮、铁屑、碱或氨。
湿法工艺的优点在于所得产品质量性能优异，可以制备出不同型号的系列化氧化铁红产品。
缺点在于工艺流程较长，生产过程能耗高，有大量的酸性废水产生，目前缺少有效地酸性废水综合利用途径等。
（1）硫酸法工艺：以七水硫酸亚铁或硫酸铁，或含有水硫酸亚铁、硫酸铁的废酸、水溶液为原料，首先对铁盐或铁盐溶液进行净化处理以去除其中的杂质，然后严格控制工艺条件以氢氧化钠或氨为中和剂制备晶种。

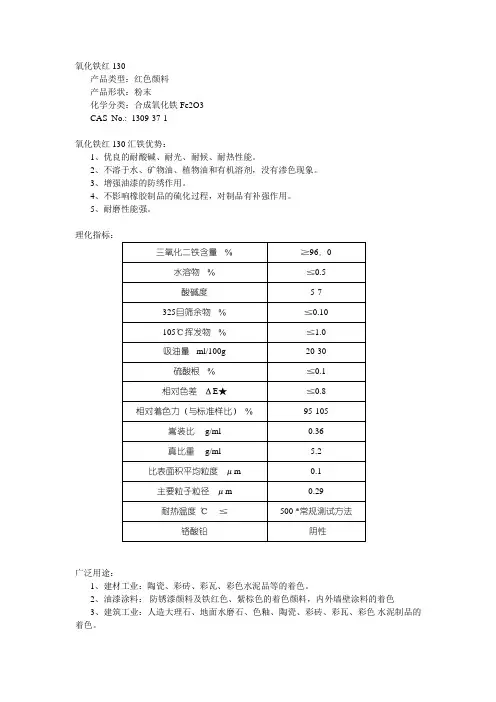

氧化铁红130产品类型：红色颜料产品形状：粉末化学分类：合成氧化铁 Fe2O3CAS No.: 1309-37-1氧化铁红130汇铁优势：1、优良的耐酸碱、耐光、耐候、耐热性能。
2、不溶于水、矿物油、植物油和有机溶剂，没有渗色现象。
3、增强油漆的防绣作用。
4、不影响橡胶制品的硫化过程，对制品有补强作用。
5、耐磨性能强。
理化指标：三氧化二铁含量％≧96．0水溶物％≦0.5酸碱度5-7325目筛余物％≦0.10105℃挥发物％≦1.0吸油量 ml/100g 20-30硫酸根％≦0.1相对色差ΔE★≦0.8相对着色力（与标准样比）％95-105嵩装比 g/ml 0.36真比重 g/ml 5.2比表面积平均粒度μm 0.1主要粒子粒径μm 0.29耐热温度℃≦500 *常规测试方法铬酸铅阴性广泛用途：1、建材工业：陶瓷、彩砖、彩瓦、彩色水泥品等的着色。
2、油漆涂料：防锈漆颜料及铁红色、紫棕色的着色颜料，内外墙壁涂料的着色3、建筑工业：人造大理石、地面水磨石、色釉、陶瓷、彩砖、彩瓦、彩色水泥制品的着色。
4、塑料皮革: 聚烯烃、尼龙、聚苯乙烯、环氧树脂的着色。
5、其他应用：在人造革、皮鞋揩光浆及橡胶、化妆品、纸张等做着色剂及填充剂。
使用说明：油漆配方参考用量：底漆25--30%；调和漆20--30%；磁漆15--25%（不包括体质颜料）；水性涂料：根据颜色不同适量配置。
标准包装：25Kg/袋，外编内塑。
运输和储存：为了避免风化作用，氧化铁红H130应储存在干燥的地方，同时避免气温的剧烈变化；已开过包的包装应防止吸潮河污染。
精诚服务：汇铁颜料公司以为您提供合适的氧化铁红H130为己任，提供售前和售后的完善服务，免费提供氧化铁红H130样品，欢迎来样调配。
温馨提示：由于实际使用的条件在我们的控制之外，本公司所提供的氧化铁红H130资料仅供有关人员参考、研究、比较之用，我司不承担保证和义务，自负其责，使用时务必做好应用试验。
