matlab功能模块介绍Matlab 是一款由 MathWorks 公司开发的高级技术计算软件，它提供了一套强大的功能模块，可以用于数值计算、数据可视化、信号处理、图像处理、控制系统设计、机器学习等多个领域。
下面是一些常用的 Matlab 功能模块的介绍：1. 数值计算模块：Matlab 提供了广泛的数值计算函数，包括矩阵运算、线性代数、数值微积分、优化算法等。
使用这些函数可以进行各种数学运算和计算机模拟，解决数值计算问题。
2. 数据可视化模块：Matlab 有丰富的数据可视化工具，可以用于绘制各种二维和三维图形，如折线图、散点图、柱状图、曲面图等。
这些图形可以用于数据分析和结果展示，并支持对图形进行自定义设置。
3. 信号处理模块：Matlab 提供了一系列的信号处理函数，如傅里叶变换、滤波器设计、频谱分析等。
可以用于音频处理、图像处理、通信系统设计等领域。
4. 图像处理模块：Matlab 提供了大量的图像处理函数，包括图像读取、滤波、边缘检测、图像变换等。
可以用于图像分析、特征提取、图像增强等应用。
5. 控制系统设计模块：Matlab 提供了控制系统设计与分析的工具箱，可以用于线性控制系统建模、稳定性分析、控制器设计等。
支持PID 控制器设计、状态空间方法、频率域方法等。
6. 机器学习模块：Matlab 提供了强大的机器学习工具箱，可以进行数据预处理、特征选择、模型训练和评估等操作。
支持常见的机器学习算法，如支持向量机、决策树、神经网络等。
总之，Matlab 是一款功能丰富的技术计算软件，可以满足各种学术和工程上的需求。
simulink导出静态架构的方法
在MATLAB Simulink中，要导出静态架构，您可以考虑以下几种方法：
生成模型参考（Model Reference）：Simulink中的模型参考可以帮助您将整个模型分割为多个独立的模块，每个模块都可以作为单独的静态架构导出。
这样，您可以在不同的模型中使用这些模块，实现代码重用和静态架构的导出。
使用MATLAB Function 模块：将模型中的部分功能使用MATLAB Function 模块进行封装，然后可以选择将MATLAB Function 代码导出为独立的函数，这样就可以实现静态架构的导出。
使用S-Function 模块：如果您的模型中需要包含自定义的C语言代码或者外部库函数，可以考虑使用S-Function模块，将这部分功能封装为S-Function，然后通过Simulink Coder将其导出为静态架构。
Simulink Coder：Simulink Coder 提供了将Simulink 模型转换为可重用的C/C++ 代码的功能，通过Simulink Coder，您可以选择将整个模型或者模型中的部分功能导出为静态架构。
以上是一些常见的方法，具体选择哪种方法取决于您的模型结构、功能需求和导出的具体要求。
在选择方法时，建议您参考Simulink的官方文档，以便更详细地了解每种方法的适用范围和导出过程。
matlab插件安装教程标题：Matlab插件安装教程引言：Matlab是一种强大的科学计算软件，通过插件的安装可以增加更多的功能和工具。
本文将为大家介绍如何在Matlab中安装插件，以便扩展其功能和应用范围。
一、了解Matlab插件：1.1 插件的定义：插件是一种可在Matlab环境中加载和使用的软件模块，它们可以增加特定功能和工具，以满足用户的需求。
1.2 插件的分类：Matlab插件可以按功能分类，如数据处理、图像处理、机器学习等；也可以按用途分类，如绘图工具、优化算法、模型拟合等。
二、查找合适的插件：2.1 官方插件库：Matlab官方网站提供了丰富的插件库，用户可以在其中搜索并下载适合自己需求的插件。
具体步骤如下：（1）打开Matlab官方网站；（2）在搜索框中输入关键词，如"数据处理"；（3）浏览搜索结果，选择合适的插件；（4）点击下载按钮，将插件保存到本地。
2.2 第三方插件库：除了官方插件库，还有许多第三方网站也提供了丰富的Matlab插件资源。
用户可以通过搜索引擎查找这些网站，并根据自己的需求进行下载安装。
三、安装Matlab插件：3.1 打开Matlab软件；3.2 点击菜单栏中的"工具"选项；3.3 在下拉菜单中选择"管理插件"；3.4 在插件管理界面中，点击"添加"按钮；3.5 在弹出的对话框中，选择之前下载好的插件文件；3.6 点击"确定"按钮，等待插件安装完成。
四、使用Matlab插件：4.1 加载插件：插件安装完成后，需要在Matlab中加载插件才能使用。
具体步骤如下：（1）点击菜单栏中的"工具"选项；（2）在下拉菜单中选择"管理插件"；（3）在插件管理界面中，找到需要加载的插件；（4）勾选插件前面的复选框，表示加载该插件；（5）点击"应用"按钮，插件将被加载并准备就绪。
MATLAB嵌套函数介绍MATLAB是一种用于数值计算和数据可视化的高级编程语言和环境。
在MATLAB中，函数是一种独立的可执行程序，可以接受输入参数，进行计算并返回结果。
嵌套函数是指在一个函数的内部定义的另一个函数。
本文将详细探讨MATLAB中嵌套函数的概念、用法以及优势。
嵌套函数是什么？嵌套函数是在一个函数的内部定义的另一个函数。
与普通的函数相比，嵌套函数可以访问其所在函数的变量，并且可以与其所在函数的其余部分共享这些变量。
这样，嵌套函数可以更好地封装和组织代码，增加代码的灵活性和可读性。
嵌套函数的优势1.封装和模块化: 嵌套函数可以将复杂的任务分解为更小的子任务，并将其封装在一个函数中。
这样，代码更易于阅读、理解和维护，并且可以避免代码冗余和重复。
2.变量共享: 嵌套函数可以访问其所在函数的变量。
这种变量的共享可以避免使用全局变量或传递大量参数的问题，使得代码更加简洁和高效。
3.作用域控制: 由于嵌套函数可以访问外部函数的变量，因此可以在外部函数中隐藏一些变量，避免其被外部函数以外的部分访问。
这样，代码的模块化和安全性得到了一定的提升。
嵌套函数的用法定义嵌套函数在MATLAB中，使用关键字nested加上function关键字来定义嵌套函数。
例如：function outerFunction()nested function innerFunction()% innerFunction的代码endend在上述示例中，innerFunction是嵌套在outerFunction中的函数。
调用嵌套函数调用嵌套函数的方式与调用普通函数相同。
在所嵌套的函数所在的函数中，可以直接调用嵌套函数。
例如：function outerFunction()nested function innerFunction()disp('Hello from innerFunction!')endinnerFunction()end在上述示例中，innerFunction是在outerFunction中调用的。
matlab功能模块介绍Matlab是一款强大的科学计算软件，提供了丰富的功能模块，可以用于各种数学和工程计算。
本文将介绍一些常用的Matlab功能模块。
1. 数据处理模块Matlab提供了丰富的数据处理工具，可以对数据进行读取、处理、分析和可视化。
其中包括数据导入导出工具、数据清洗工具、数据统计工具等。
例如，可以使用Matlab的数据导入工具将Excel表格中的数据导入到Matlab中进行处理；可以使用Matlab的数据清洗工具对数据进行去噪处理；可以使用Matlab的数据统计工具计算数据的均值、方差等统计量；还可以使用Matlab的绘图工具将数据可视化，如绘制折线图、散点图等。
2. 图像处理模块Matlab具有强大的图像处理功能，可以对图像进行滤波、增强、分割等操作。
例如，可以使用Matlab的滤波函数对图像进行平滑处理，去除图像中的噪声；可以使用Matlab的增强函数对图像进行对比度、亮度等调整；还可以使用Matlab的分割函数对图像进行目标提取，如图像的边缘检测、颜色分割等。
3. 信号处理模块Matlab提供了丰富的信号处理工具，可以对信号进行滤波、频谱分析、傅里叶变换等操作。
例如，可以使用Matlab的滤波函数对信号进行去噪处理，去除信号中的干扰；可以使用Matlab的频谱分析工具对信号进行频域分析，了解信号的频谱特性；还可以使用Matlab的傅里叶变换函数对信号进行频域转换，将信号从时域转换到频域。
4. 控制系统设计模块Matlab提供了强大的控制系统设计工具，可以进行控制系统的建模、分析和设计。
例如，可以使用Matlab的系统建模工具对控制系统进行建模，包括传递函数模型、状态空间模型等；可以使用Matlab 的系统分析工具对控制系统进行性能评估，如稳定性分析、响应特性分析等；还可以使用Matlab的控制器设计工具设计控制器，如PID控制器、模糊控制器等。
5. 优化模块Matlab提供了强大的优化工具，可以进行函数优化、参数估计等操作。
matlab自定义函数及调用Matlab是一种用于科学计算和工程设计的高级编程语言和环境。
它具有强大的数值计算能力和丰富的函数库，使得用户可以方便地进行各种数学运算、数据分析和图形绘制等操作。
在Matlab中，用户可以自定义函数来实现特定的功能，然后通过调用这些函数来完成相应的任务。
自定义函数是Matlab中的一种重要功能，它可以帮助用户将一系列操作封装成一个函数，使得代码更加模块化和可重用。
自定义函数的定义格式如下：```matlabfunction [output_args] = function_name(input_args)% 函数体end```其中，`function_name`是函数的名称，`input_args`是输入参数，`output_args`是输出参数。
在函数体内部，用户可以编写任意的Matlab代码来实现特定的功能。
当定义完成后，用户就可以通过调用这个函数来使用它。
调用自定义函数的方式非常简单，只需要在Matlab命令行中输入函数名和相应的参数即可。
例如，假设我们定义了一个计算两个数之和的函数`add_numbers`，那么我们可以通过以下方式调用它：```matlabresult = add_numbers(2, 3);disp(result);```上述代码中，`add_numbers`是函数名，`2`和`3`是输入参数，`result`是输出参数。
通过调用`add_numbers`函数，我们可以得到两个数的和，并将结果打印出来。
除了在命令行中直接调用函数外，我们还可以在Matlab脚本或其他函数中调用自定义函数。
这样，我们就可以将一些常用的操作封装成函数，并在需要的时候进行调用，提高代码的可读性和可维护性。
自定义函数的好处不仅在于提高代码的模块化和可重用性，还可以使代码更加简洁和易于理解。
通过将一系列操作封装成函数，我们可以将复杂的问题分解为多个小的子问题，并分别进行处理。

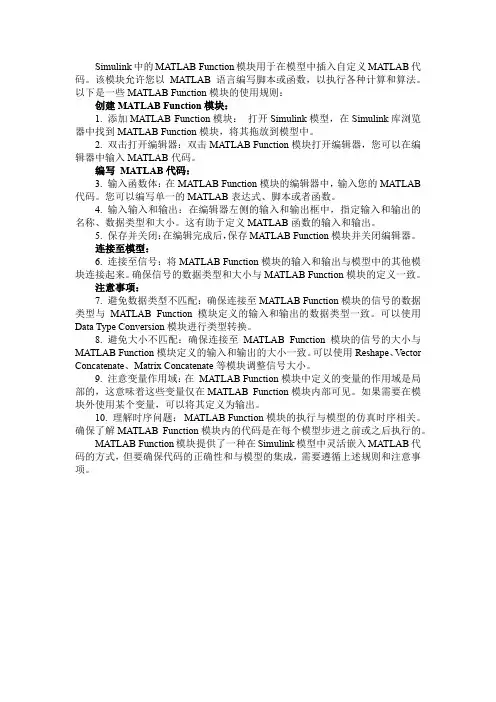

Simulink中的MATLAB Function模块用于在模型中插入自定义MATLAB代码。
该模块允许您以MATLAB语言编写脚本或函数，以执行各种计算和算法。
以下是一些MATLAB Function模块的使用规则：创建MATLAB Function模块：1. 添加MATLAB Function模块：打开Simulink模型，在Simulink库浏览器中找到MATLAB Function模块，将其拖放到模型中。
2. 双击打开编辑器：双击MATLAB Function模块打开编辑器，您可以在编辑器中输入MATLAB代码。
编写MATLAB代码：3. 输入函数体：在MATLAB Function模块的编辑器中，输入您的MATLAB 代码。
您可以编写单一的MATLAB表达式、脚本或者函数。
4. 输入输入和输出：在编辑器左侧的输入和输出框中，指定输入和输出的名称、数据类型和大小。
这有助于定义MATLAB函数的输入和输出。
5. 保存并关闭：在编辑完成后，保存MATLAB Function模块并关闭编辑器。
连接至模型：6. 连接至信号：将MATLAB Function模块的输入和输出与模型中的其他模块连接起来。
确保信号的数据类型和大小与MATLAB Function模块的定义一致。
注意事项：7. 避免数据类型不匹配：确保连接至MATLAB Function模块的信号的数据类型与MATLAB Function模块定义的输入和输出的数据类型一致。
可以使用Data Type Conversion模块进行类型转换。
8. 避免大小不匹配：确保连接至MATLAB Function模块的信号的大小与MATLAB Function模块定义的输入和输出的大小一致。
可以使用Reshape、Vector Concatenate、Matrix Concatenate等模块调整信号大小。
9. 注意变量作用域：在MATLAB Function模块中定义的变量的作用域是局部的，这意味着这些变量仅在MATLAB Function模块内部可见。
Simulink模块制作过程大体可以分为两步：s函数的编写和模块封装。
S函数（system function）是模块的核心，是完成功能实现的关键。S函数的
编写可以使用多种程序语言，其中M语言是最常用的，同时也是最简单的。在
运用M语言进行s函数编写的时候，可以调用MATLAB提供的函数，简化了开
发过程。但是如果要与其他进程通讯或驱动外部硬件接口，则要调用API函数，
这样就需要用C语言来开发S函数。较M语言的开发，C语言开发S函数更具有
灵活性，但是相对复杂一些。
下面讲解C语言S函数的开发方法：
C语言写S函数，顾名思义，运用C语言语法，依照S函数格式要求，最后
在MATLAB中MEX命令编译，编译成功既得函数。
S函数格式可简单看成：初始化、采样时间设定、系统输出、结束四个部分。
对应的函数分别为mdlInitializeSizes()、mdlInitializeSampleTimes()、mdlOutputs()、
mdlTerminate()。这四个函数是一个S函数必不可少的，缺少任何一个在编译的
时候都无法通过，输出信息会提示哪个函数没有写。
一个最基本的C语言S函数模版如下：
#define S_FUNCTION_NAME name
#define S_FUNCTION_LEVEL 2
#include “simstruc.h”
Static void mdlInitializeSizes(SimStruct *S){}
Static void mdlInitializeSampleTimes(SimStruct *S){}
Static void mdlOutputs(SimStruct *S,int_T tid){}
Static void mdlTerminate(SimStruct *S){}
#ifdef MATLAB_MEX_FILE
#include “Simulink.c”
#else
#include “cg_sfun.h”
#endif
S函数的运行依托于Simulink，Simulink的运行是采用循环方式，计算各采样
时间点的系统状态得到的，由此可理解S函数，在初始化之后，S函数也通过循
环完成输出状态计算。
结合上述格式，首先自定义S函数名称，然后定义S函数级别，这里写2，1
级是老版本Simulink使用的，现已经不是用，之所以保留1级是为了兼容原有的
老程序，现在写的S函数都是2级的。接下来将需要的头文件包含进来，这里必
须包含simstruc.h文件，这里的SimStruc是Simulink提供的数据结构，S函数中
的输入输出等信息都包含在这个结构体中，同时，在编写S函数的时候也要把使
用到的C语言库中的头文件包含进来，所有的C语言库文件在这里都可以使用。
接下来即可按照格式顺序编写代码。最后要注意，如果用于仿真则添加Simulink.c
文件，如果用于RTW代码生成，则添加cg_sfun.h头文件。这里的RTW代码生
成是指非内嵌的S函数，如果要做一个内嵌的S函数则需要在S函数中添加
mdlRTW()函数，并额外编写TLC文件。其中，TLC文件用于优化的C代码生成，
mdlRTW()函数则把模块参数传递到生成的代码当中。具体TLC文件的编写方法这
里不再赘述。
除了上述必需的函数外，系统提供了其他可选用的函数，功能各异，例如
mdlStart()等。
只要理解了Simulink运行方式就可以理解文件的开发过程了，其中，系统函数和
特定的变量类型都可以在SimStruct数据结构中找到。至此，基本的S函数都可
以编写了。
在编写结束后，将S函数源文件存储在MATLAB路径下，打开MATLAB命令
行窗口，选择当前路径为存储路径，运用MEX命令编译C源文件，如果成功则
在当前路径下生成一个后缀名为mexw32的文件（后缀名随系统环境不同而不同，
32指32位系统，如果是64位系统则不同），如果使用的是MATLAB早期版本，
则生成的文件后缀名为dll，即动态链接库。两者等价，这里可以用dll来理解
mexw32文件的作用。
当S函数编译写好之后，还不能在Simulink中直接调用，因为缺少一个可视
化的模块。这时候打开Simulink，在用户自定义模块库中找到名称为S_function
的模块，并将它拖拽到模型文件中。可以把它看成一个S函数的通用的容器，下
面介绍如何把编写好的S函数放入这个容器，即模块封装。
下面讲解S函数的模块封装方法：
右键点击S函数模块，选择MASK选项，弹出封装编辑框，在这里有四个栏，
分别为图标、参数、初始化、文档。其中参数最为重要。图标即模块上显示的图
形，可以编辑自己需要的文字，也可以用图片包装模块。初始化可以对模块参数
进行默认设置，文档中可以编写模块说明和帮助链接。而最重要的参数栏中，要
把模块对应的S函数的参数列出来，每一个参数有三种形式：编辑、下拉框、复
选框。如果是下拉框形式，要编辑对应的选项。如果S函数需要响应不同操作，
可以对每一个参数选择编写对应的回调函数。值得一提的是，可以用set_param()
函数直接对封装模块进行操作，可以实现更加灵活的封装。
封装编辑好后，右键点击S函数模块选择LOOK UNDER MASK选项，在弹出
的对话框中，首先填写原文件，把编译过的文件（mexw32）放置在当前目录下，
在对话框中正确填写文件名（不写后缀），然后再把封装时定义的参数变量按顺
序写在参数框中，每个参数用逗号隔开，注意变量名必须与封装填写的名称一致，
且数目相同。最有一个框不用填写。点击OK。则完成了对S函数的模块封装。
完成上述两个步骤之后，即完成了自定义的Simulink驱动模块，这时要做的
工作是对该模块经行测试。若测试通过，可以将该模块添加进Simulink模块库，
和Simulink提供的模块并没有任何的区别，方便以后工作中的重复利用。若测试
未通过，则返回S函数编写工作中，重新编写S函数，重复上述步骤。由于封装
只是一个将S函数图形化的过程，当测试出现问题的时候，可以确定是S函数的
工作出现了问题，而不是因为封装引发的。
由于水平有限，这里讲解不那么易于理解，可以在学习过程中，参照现有程
序和MATLAB帮助文档，从自己动手编写简单的S函数入手，一旦完成一次，以
后就很好理解了。
