电焊工复审培训课件

电焊工复审培训课件

电焊工是一项需要高度技术和经验的职业。为了确保电焊工的技能和知识始终保持在高水平上，复审培训课程成为必要的一环。本文将探讨电焊工复审培训课件的重要性以及其内容和结构。

一、复审培训课件的重要性

1. 提高技能水平：电焊工复审培训课件通过系统化的学习和实践，帮助电焊工巩固和提高其技能水平。课件中包含了各种焊接技术和操作技巧的讲解和演示，使电焊工能够更好地掌握和应用这些技能。

2. 更新知识：焊接技术不断发展和更新，新的焊接工艺和材料不断涌现。复审培训课件能够及时传达最新的知识和技术，使电焊工能够了解并适应这些变化，保持在行业的前沿。

3. 提高安全意识：焊接是一项高风险的工作，如果不正确操作，可能会导致事故和伤害。复审培训课件通过强调安全操作和措施，提高电焊工的安全意识，减少事故的发生。

二、复审培训课件的内容

1. 焊接理论知识：复审培训课件首先包括焊接的基本理论知识，如焊接原理、焊接材料、焊接工艺等。这些知识是电焊工进行实际操作的基础，能够帮助他们理解焊接的本质和原理。

2. 焊接技术讲解：复审培训课件还包括各种焊接技术的详细讲解，如手工电弧焊、气体保护焊、埋弧焊等。课件通过文字、图片和视频等形式，向电焊工展示每种焊接技术的操作步骤和注意事项，帮助他们更好地掌握和应用这些技术。 3. 安全操作培训：安全操作是电焊工必须严格遵守的规定。复审培训课件中应包括安全操作的相关内容，如防护措施、消防知识、紧急救援等。通过对这些内容的学习和理解，电焊工能够提高自己的安全意识，减少事故的发生。

4. 实例演示和案例分析：复审培训课件还应包括一些实例演示和案例分析，帮助电焊工将理论知识与实际操作相结合。通过观看实际焊接过程的演示和分析真实案例，电焊工能够更好地理解和应用所学知识。

三、复审培训课件的结构

1. 引言：复审培训课件应该以引言开始，介绍培训的目的和重要性，激发学习者的兴趣和学习动力。

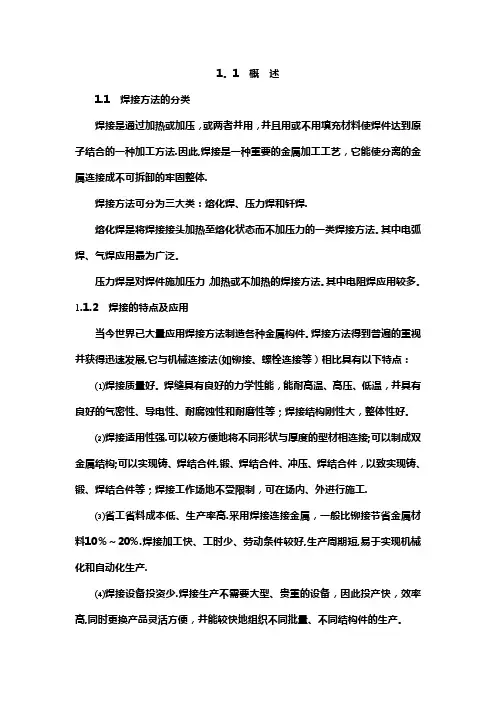

1。1 概 述

1.1 焊接方法的分类

焊接是通过加热或加压，或两者并用，并且用或不用填充材料使焊件达到原子结合的一种加工方法.因此,焊接是一种重要的金属加工工艺，它能使分离的金属连接成不可拆卸的牢固整体.

焊接方法可分为三大类：熔化焊、压力焊和钎焊.

熔化焊是将焊接接头加热至熔化状态而不加压力的一类焊接方法。其中电弧焊、气焊应用最为广泛。

压力焊是对焊件施加压力，加热或不加热的焊接方法。其中电阻焊应用较多。1.1.2 焊接的特点及应用

当今世界已大量应用焊接方法制造各种金属构件。焊接方法得到普遍的重视并获得迅速发展,它与机械连接法(如铆接、螺栓连接等）相比具有以下特点：

⑴焊接质量好。焊缝具有良好的力学性能，能耐高温、高压、低温，并具有良好的气密性、导电性、耐腐蚀性和耐磨性等；焊接结构刚性大，整体性好。

⑵焊接适用性强.可以较方便地将不同形状与厚度的型材相连接;可以制成双金属结构;可以实现铸、焊结合件,锻、焊结合件、冲压、焊结合件，以致实现铸、锻、焊结合件等；焊接工作场地不受限制，可在场内、外进行施工.

⑶省工省料成本低、生产率高.采用焊接连接金属，一般比铆接节省金属材料10％～20%.焊接加工快、工时少、劳动条件较好,生产周期短,易于实现机械化和自动化生产.

⑷焊接设备投资少.焊接生产不需要大型、贵重的设备，因此投产快，效率高,同时更换产品灵活方便，并能较快地组织不同批量、不同结构件的生产。 ⑸焊接也存在一些问题，例如焊后零件不可拆，更换修理不方便；如果焊接工艺不当，焊接接头的组织和性能会变坏;焊后工件存在残余应力和变形，影响了产品质量和安全性；容易形成各种焊接缺陷,如应力集中，裂纹，引起脆断等。但只要合理地选用材料、合理选择焊接工艺、精心操作，以及严格的科学管理，就可以将焊接问题及缺陷的严重程度和危害性降低到最低限度，保证焊件结构的质量和使用寿命。

1.1。3 熔化焊的焊接接头

1.精修心决一平焊

听看二点要记清，焊接规范要适中。

短弧焊接是关键，电弧周期要缩短。

焊接速度须均匀，熔池保持椭圆形。

收弧弧坑要填满，给足铁水防缩孔。

注释：

1 )“听”是听电弧穿透声，当听到“噗噗”声时，说明电弧已击穿钝边形成熔池，这时应立即熄弧，否则熔孔过大甚至烧穿；

2 )“看”是看熔池温度和形状变化。熔池温度和形状决定着背面焊缝的宽度、余高及成形。熔池温度过高、熔孔过大，背面焊缝既高又宽不美观，而且容易烧穿。熔池温度过低、熔孔太小，往往焊根熔合不好，甚至未焊透。通常熔池呈椭圆形，熔过坡口两侧0∙5〜Imm为宜。

2.入门心诀

焊接人机料法环,手脑合一最重要,右手僵硬是大忌, 纵横并进三方向, 焊前组对按规范, 引燃电弧有技巧, 电弧燃后心莫急, 待到温度升上去, 操作技艺占为先切忌浮躁心不专内旋外旋施时变 牢记焊接三要点 焊条质优且要干 划擦撞击可任选 预热母材挺关键 尔后实施短弧焊 3 .精修心决一立焊

熔池尺寸要适当，熔渣铁水要分清。

熄弧铁水要给足，防止背面出缩孔。

运条动作要灵活，接头要听电弧声。

坡口两侧熔合好，防止缺陷保成形。

注释：

1）立焊焊接时，由于受重力影响，熔池金属容易下淌，所以要控制好熔池大小；

2）为避免打底焊缝形成“凸”形，在坡口与焊道间形成夹角，产生夹渣及影响填充与盖面层焊接，焊条运到坡口两侧时必须适当停留, 熔池熔孔要看清,温度高时要停弧,电弧并进深和浅, 焊缝位置有不同, 更换焊条手要快, 要使根部不内凹, 封顶留孔要注意, 听到噗噗击穿声, 焊接是门高技艺, 体味其中奥妙处, 不可一味上前赶。

温度低来连续焊跟随位置时时变。焊条角度则不同。

接头匀一过渡缓

猛送焊条至根边。 电弧下压角度变。 熔透良好心放宽。

读书善思多磨练

小小焊缝天地宽。 以保证坡口两侧熔合良好。

4 .横焊、仰焊心诀

一弧顶两用，穿孔为成形；

横焊灭弧勾，仰焊向上顶。

焊工培训理论知识

1-1．什么是压力容器？

凡是容器内的压力大于等于0.1MPa的容器称之压力容器。

1-2．压力容器按设计压力可分为几类？

有低压容器（0.1MPa≤P≤1.6MPa） 中压容器（1.6MPa≤P≤10MPa）

高压容器（10MPa≤P≤100MPa） 超高压容器（P≥100MPa）

1-3．压力容器按使用中工艺过程的作用原理可分为几类？

有反应容器、换热容器、分离容器与贮存容器。

1-4．压力容器按安全监督与管理分几类？

有第一类压力容器、第二类压力容器、第三类压力容器。

1-5．压力容器的安全监察规程与技术标准是什么？

有“压力容器安全技术监察规程“与GB”钢制压力容器“标准。

1-6．压力容器在焊接过程中留下焊接缺陷有何危害？

由于压力容器受元件承受着一定的压力载荷，若在焊接时留下某些缺陷，在使用过程中遇到一定条件，就会迅速扩展而突然发生破坏，以至爆炸赞成重大的缺失。

1-7．为什么要订制“锅炉压力容器焊工考试规则”？

为了提高焊工素养，加强对焊工的管理以保证锅炉、压力容器的受压元件的焊接质量。

1-8．焊接什么锅炉、压力容器需要持有焊工合格证？

（1）所有固定式承受锅炉的受压元件。

（2）最高工作压力大于或者等于0.1MPa（不包含液体静压力）的压力容器受压元件。

1-9．焊工考试包含哪两部分，其关系如何？

焊工考试包含基本知识与操作技能两部分。焊工基本知识考试合格后，才能参加操作技能的考试。

1-10．操作技能考试项目由哪四部分构成？

由焊接方法、母材钢号类别、试件类别、焊接材料四部分构成。

1-11．试说明下列代号表示何意？

D2-5J：表示12mm厚16MnR钢板的对接试件，在平焊位置用J1507焊接的手工电弧焊。

WS4-1：表示6 mm厚0Cr18Ni9钢板的对接试件，在平焊用HOCr21Ni10焊接的手工电弧焊。

D4-24：表示φ57×3.5不锈钢管（0Cr18Ni9）与10mm厚不锈钢板骑座入式管板试件在垂直俯焊位置用A102焊条的手工电弧焊。
