【CN109950584A】一种燃料电池活化控制方法、装置和系统【专利】

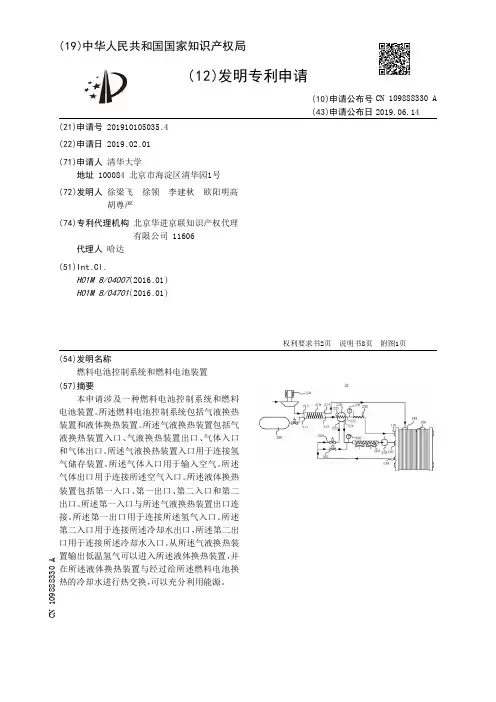

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105035.4(22)申请日 2019.02.01(71)申请人 清华大学地址 100084 北京市海淀区清华园1号(72)发明人 徐梁飞　徐领　李建秋　欧阳明高　胡尊严　(74)专利代理机构 北京华进京联知识产权代理有限公司 11606代理人 哈达(51)Int.Cl.H01M 8/04007(2016.01)H01M 8/04701(2016.01)

(54)发明名称燃料电池控制系统和燃料电池装置(57)摘要本申请涉及一种燃料电池控制系统和燃料电池装置。所述燃料电池控制系统包括气液换热装置和液体换热装置。所述气液换热装置包括气液换热装置入口、气液换热装置出口、气体入口和气体出口。所述气液换热装置入口用于连接氢气储存装置。所述气体入口用于输入空气。所述气体出口用于连接所述空气入口。所述液体换热装置包括第一入口、第一出口、第二入口和第二出口。所述第一入口与所述气液换热装置出口连接。所述第一出口用于连接所述氢气入口。所述第二入口用于连接所述冷却水出口，所述第二出口用于连接所述冷却水入口。从所述气液换热装置输出低温氢气可以进入所述液体换热装置，并在所述液体换热装置与经过给所述燃料电池换热的冷却水进行热交换，

可以充分利用能源。

权利要求书2页 说明书8页 附图1页CN 109888330 A2019.06.14

CN 109888330

A1.一种燃料电池控制系统，所述燃料电池(100)包括氢气入口(110)、冷却水入口(120)、冷却水出口(130)和空气入口(140)，其特征在于，包括：气液换热装置(210)，包括气液换热装置入口(211)、气液换热装置出口(212)、气体入口(213)和气体出口(214)，所述气液换热装置入口(211)用于连接氢气储存装置(390)，所述气体入口(213)用于输入空气，所述气体出口(214)用于连接所述空气入口(140)；液体换热装置(220)，包括第一入口(221)、第一出口(222)、第二入口(223)和第二出口(224)，所述第一入口(221)与所述气液换热装置出口(212)连接，所述第一出口(222)用于连接所述氢气入口(110)，所述第二入口(223)用于连接所述冷却水出口(130)，所述第二出口(224)用于连接所述冷却水入口(120)。2.如权利要求1所述的燃料电池控制系统，其特征在于，还包括：第一加热器(230)，连接于所述第一出口(222)和所述氢气入口(110)之间，用于对输入所述氢气入口(110)的氢气加热。3.如权利要求2所述的燃料电池控制系统，其特征在于，还包括氢气喷射装置(240)，连接于所述第一出口(222)和所述氢气入口(110)之间，所述第一加热器(230)设置于所述第一出口(222)和所述氢气喷射装置(240)之间。4.如权利要求3所述的燃料电池控制系统，其特征在于，还包括：缓冲罐(250)，连接于所述第一出口(222)和所述氢气喷射装置(240)的入口之间，所述第一加热器(230)设置于所述第一出口(222)和所述缓冲罐(250)之间；第三开关装置(263)，连接于所述第一出口(222)、所述缓冲罐(250)的入口和所述氢气储存装置(390)之间；第四开关装置(264)，连接于所述氢气喷射装置(240)的入口、所述缓冲罐(250)的出口和氢气储存装置(390)之间。5.如权利要求1所述的燃料电池控制系统，其特征在于，还包括：第一开关装置(261)，连接于所述冷却水出口(130)和所述第二入口(223)之间；第二开关装置(262)，连接于所述冷却水出口(130)和所述冷却水入口(120)之间。6.如权利要求5所述的燃料电池控制系统，其特征在于，还包括：供暖换热装置(270)，包括第三入口(271)、第三出口(272)、第四入口(273)和第四出口(274)，所述第三入口(271)与所述冷却水出口(130)连接，所述第三出口(272)与所述第一开关装置(261)和所述第二开关装置(262)连接；取暖系统(280)，连接于所述第四入口(273)和所述第四出口(274)之间。7.如权利要求6所述的燃料电池控制系统，其特征在于，所述取暖系统(280)包括依次连的第二水泵(290)、第三加热器(310)、除霜器(320)和取暖装置(330)，所述第二水泵(290)的入口与所述第四出口(274)连接，所述取暖装置(330)的出口与所述第四入口(273)连接。8.如权利要求7所述的燃料电池控制系统，其特征在于，还包括：第五开关装置(265)，连接于所述取暖装置(330)的出口和所述第四入口(273)之间；动力电池包(340)，连接于所述第五开关装置(265)的两端。9.如权利要求8所述的燃料电池控制系统，其特征在于，还包括：第六开关装置(266)，
