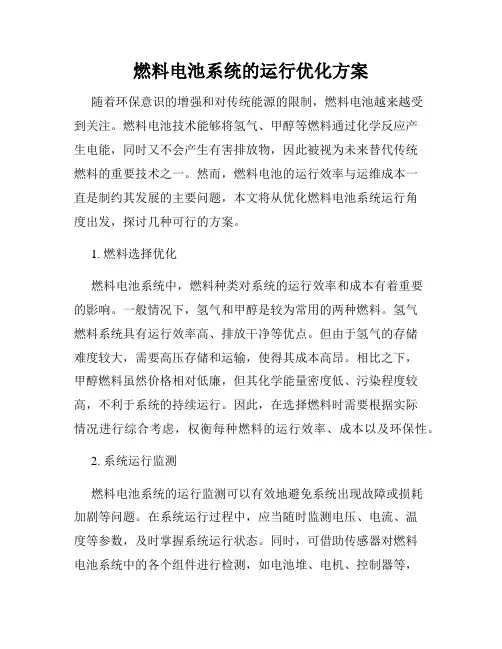

氢燃料电池控制系统问题

燃料电池系统的运行优化方案随着环保意识的增强和对传统能源的限制，燃料电池越来越受到关注。

燃料电池技术能够将氢气、甲醇等燃料通过化学反应产生电能，同时又不会产生有害排放物，因此被视为未来替代传统燃料的重要技术之一。

然而，燃料电池的运行效率与运维成本一直是制约其发展的主要问题，本文将从优化燃料电池系统运行角度出发，探讨几种可行的方案。

1. 燃料选择优化燃料电池系统中，燃料种类对系统的运行效率和成本有着重要的影响。

一般情况下，氢气和甲醇是较为常用的两种燃料。

氢气燃料系统具有运行效率高、排放干净等优点。

但由于氢气的存储难度较大，需要高压存储和运输，使得其成本高昂。

相比之下，甲醇燃料虽然价格相对低廉，但其化学能量密度低、污染程度较高，不利于系统的持续运行。

因此，在选择燃料时需要根据实际情况进行综合考虑，权衡每种燃料的运行效率、成本以及环保性。

2. 系统运行监测燃料电池系统的运行监测可以有效地避免系统出现故障或损耗加剧等问题。

在系统运行过程中，应当随时监测电压、电流、温度等参数，及时掌握系统运行状态。

同时，可借助传感器对燃料电池系统中的各个组件进行检测，如电池堆、电机、控制器等，进一步确保系统的正常运行。

与此同时，还应定期进行系统检测和维护，及时清理电池堆、检测泄露、替换燃料等，以确保系统运行的高效稳定。

3. 控制系统优化燃料电池系统中，控制系统的稳定性和控制精度决定了系统的运行效果。

为保证系统正常稳定运行，需要对控制系统进行优化。

首先，对控制算法进行改进，采用更为精确、快速的控制策略，增强控制系统的反应速度和稳定性。

其次，考虑加入故障预测和排除系统，避免系统出现故障后影响整个系统的运行。

最后，要充分考虑控制系统的调节能力，针对不同工况进行差异化控制，实现最优化的运行方案。

4. 系统整体优化燃料电池系统的运行优化需要全局思考，在系统的设计、制造、运营等各个环节都需要充分考虑。

对于系统的设计，需要通过减小器件负载、改进制造工艺、提高电子元件质量等方式，优化系统整体构架，提升系统的能效比。

文/江苏 田锐丰田Mirai氢能源燃料电池混合动力汽车核心控制策略(四)(接上期)1.系统控制(1)基于多种驾驶条件EV控制ECU向牵引电动机提供最佳的电能，以响应驾驶员的需求，实现平稳有力的驾驶。

此外，它还监控和控制HV蓄电池状况和高压电路，与防滑控制ECU协同控制再生制动等，并全面执行与燃料电池系统相关的各种控制，系统控制如表2所示。

(2)燃料电池系统激活①踩下制动踏板时，按下电源开关即可启动燃料电池系统。

启动和停止时，内置在燃料电池堆栈中的FC主继电器和安装在高压储氢罐上的罐阀都会启动，从而发出操作声音。

②如果燃料电池系统启动时，燃料电池堆栈冷却液温度较低(-10℃或更低)，启动时间将变长，因此组合仪表总成中的多信息显示屏将显示以下屏幕，如图38所示。

当车辆在寒冷的环境温度(-10℃或更低)下行驶时，除了正常的启动/停止顺序外，车辆启动时将执行快速预热，停止时将执行防冻处理。

这可确保在低温区域启动。

图38 极寒温度下燃料电池启动仪表显示③燃料电池系统启动时，再次按下电源开关将停止系统。

④当车辆行驶时，电源开关操作被取消。

如果在车辆行驶过程中出现绝对需要停止燃料电池系统的情况，则快速按下电源开关2次或以上，或按住电源开关2s或以上，将强制停止燃料电池系统，电源模式将更改为ACC。

⑤当通过操作驾驶员开关发出启动请求时，将执行高压和氢燃料安全检查，然后系统将启动。

然后当电源开关关闭时，将执行排水处理和氢燃料泄漏检查。

(3)燃料电池系统输出控制燃料电池系统输出控制，如图39所示。

①EV控制ECU鉴于加速踏板开度信号、换挡杆位置信号和车速信号来计算驾驶员的请求输出功率，并根据驾驶条件做出总输出请求，通过向燃料电池控制ECU发送请求信号来控制目标驱动功率。

②基于从EV控制ECU接收的燃料电池输出请求，燃料电池控制ECU确定必要的空气和氢气量。

燃料电池控制ECU控制燃料电池堆栈总成组件中的氢气喷射器和氢泵以获取发电所需的氢，同时以带电动机的燃料电池空气压缩机的请求RPM(转速)值的形式向EV控制ECU发送必要空气量的请求。

氢燃料电池几大系统原理介绍氢燃料电池是一种利用氢气与氧气进行电化学反应产生电能的装置。

它被广泛应用于车辆、船舶、电力站等领域，被誉为未来能源的重要替代品之一。

氢燃料电池系统由多个组成部分组成，包括氢气供应系统、氧气供应系统、电化学反应系统、热管理系统和控制系统等。

下面将对这几大系统的原理进行详细介绍。

一、氢气供应系统氢气供应系统是氢燃料电池系统中的重要组成部分，其主要功能是将氢气提供给氢燃料电池以供电化学反应使用。

氢气供应系统由氢气储存器、氢气处理器和氢气输送管道等组成。

1. 氢气储存器：氢气储存器主要用于储存氢气，保证氢气供应的稳定性。

当前常用的氢气储存器有高压储氢罐和液氢储氢罐两种。

高压储氢罐通常使用钢瓶或复合材料罐进行储存，其能够储存高压氢气；而液氢储氢罐则通过将氢气压缩成液态以提高储存密度，并使用特殊材料进行保温。

2. 氢气处理器：氢气处理器主要用于对氢气进行处理，以去除其中的杂质，确保氢气的纯度和质量。

氢气处理器常用的处理方法有脱湿、除尘和脱硫等。

3. 氢气输送管道：氢气输送管道用于将处理后的氢气输送到氢燃料电池反应系统中。

这些管道需要具备一定的耐压性和密封性，以确保氢气的安全输送。

二、氧气供应系统氧气供应系统是氢燃料电池系统中另一个重要的组成部分，其主要功能是将空气中的氧气输送到氢燃料电池中参与电化学反应。

氧气供应系统由空气滤清器、空气压缩机和氧气输送管道等组成。

1. 空气滤清器：空气滤清器用于过滤空气中的颗粒物和杂质，以确保输送到氢燃料电池中的氧气的干净和纯度。

2. 空气压缩机：空气压缩机主要功能是将空气压缩成所需的工作压力，以满足氢燃料电池对氧气的需求。

3. 氧气输送管道：氧气输送管道用于将压缩后的氧气输送到氢燃料电池反应系统中。

这些管道需要具备一定的耐压性和密封性，以确保氧气的安全输送。

三、电化学反应系统氢燃料电池的核心部分是电化学反应系统，它由正极电极、负极电极和电解质膜组成。

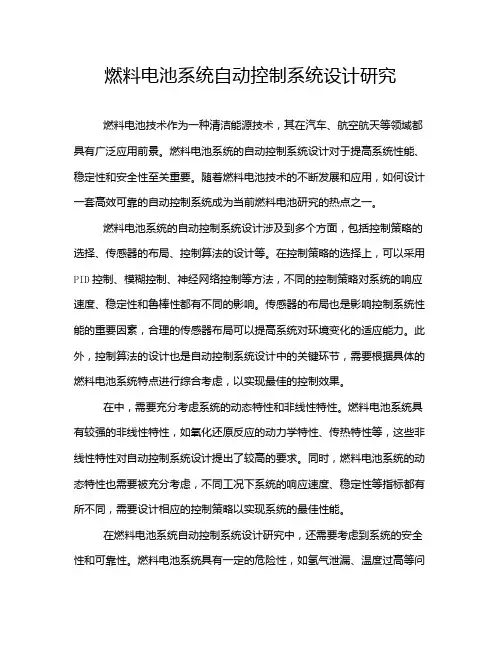

燃料电池系统自动控制系统设计研究燃料电池技术作为一种清洁能源技术，其在汽车、航空航天等领域都具有广泛应用前景。

燃料电池系统的自动控制系统设计对于提高系统性能、稳定性和安全性至关重要。

随着燃料电池技术的不断发展和应用，如何设计一套高效可靠的自动控制系统成为当前燃料电池研究的热点之一。

燃料电池系统的自动控制系统设计涉及到多个方面，包括控制策略的选择、传感器的布局、控制算法的设计等。

在控制策略的选择上，可以采用PID控制、模糊控制、神经网络控制等方法，不同的控制策略对系统的响应速度、稳定性和鲁棒性都有不同的影响。

传感器的布局也是影响控制系统性能的重要因素，合理的传感器布局可以提高系统对环境变化的适应能力。

此外，控制算法的设计也是自动控制系统设计中的关键环节，需要根据具体的燃料电池系统特点进行综合考虑，以实现最佳的控制效果。

在中，需要充分考虑系统的动态特性和非线性特性。

燃料电池系统具有较强的非线性特性，如氧化还原反应的动力学特性、传热特性等，这些非线性特性对自动控制系统设计提出了较高的要求。

同时，燃料电池系统的动态特性也需要被充分考虑，不同工况下系统的响应速度、稳定性等指标都有所不同，需要设计相应的控制策略以实现系统的最佳性能。

在燃料电池系统自动控制系统设计研究中，还需要考虑到系统的安全性和可靠性。

燃料电池系统具有一定的危险性，如氢气泄漏、温度过高等问题可能导致系统的危险情况发生。

因此，在自动控制系统设计中需要考虑到系统的安全保护措施，设计相应的安全系统以确保系统的安全性。

同时，系统的可靠性也是自动控制系统设计中需要重点考虑的问题，需要设计相应的故障诊断与容错控制机制以保证系统的稳定性和可靠性。

让我们总结一下本文的重点，我们可以发现，燃料电池系统自动控制系统设计是燃料电池技术研究中的重要内容，其设计质量直接影响到系统的性能和稳定性。

在设计研究中需要综合考虑系统的动态特性、非线性特性、安全性和可靠性等因素，选择合适的控制策略、传感器布局和控制算法，以实现最佳的控制效果。

燃料电池汽车的氢安全问题王晓蕾1*，马建新1, 2, 3，邬敏忠4, 杨代军2，林瑞2, 张存满21同济大学环境科学与工程学院，上海（200092）2同济大学汽车学院，上海（201804）3同济大学新能源汽车工程中心，上海（201804）4上海燃料电池汽车动力系统有限公司，上海 (201804)E-mail：wangxiaolei7777@摘要：在燃料电池汽车生产经验的基础上，结合国内外研究进展，介绍了有关车载燃料电池氢气安全问题，包括车载氢气系统的安全措施，车载氢气系统的安全性测试与试验，车载氢气系统日常安全维护等。

最后，进一步指出了促进车载氢气系统安全的措施，如从燃料电池汽车整体考虑氢安全问题以及加快和完善车载氢气系统的安全法规的建立等，以加快氢能源在中国的大规模应用化进程。

关键词: 氢安全；燃料电池汽车；车载氢系统中图分类号: X91. 引言随着技术和经济的发展,人们对能源的需求日益增大,而石油等传统能源正在日益枯竭，能源危机日益严峻，目前中国就有31%的石油依赖进口[1]！另一方面，由交通引起的环境污染日益威胁到人们的生活，温室气体的排放，酸雨的形成无不与使用传统燃料的交通运输息息相关。

发展绿色的可替代燃料，既可以解决能源问题，又可以减少对环境的污染。

在这种背景下，以氢为中间媒介的能源系统－氢能源系统逐渐引起了人们的广泛关注[2-4]。

当今国内外普遍关注的燃料电池汽车就是一种理想的氢能系统，也是氢能在交通运输领域的具体应用。

燃料电池汽车是以氢气为燃料，由氢气和氧通过燃料电池产生电能。

这一过程不仅有极高的能量利用效率，而且排放物只有水，对环境没有任何污染[5]。

但是，一种新能源系统要得到推广和应用，其安全性是我们应该首先关心的问题。

由于氢气本身的特性，如泄漏性、爆炸性、氢脆等现象，而使得车载氢气系统存在着一定的安全隐患。

但是，氢气相对于石化燃料的安全性在1937年的“行登堡”号飞艇事故中得到了体现。

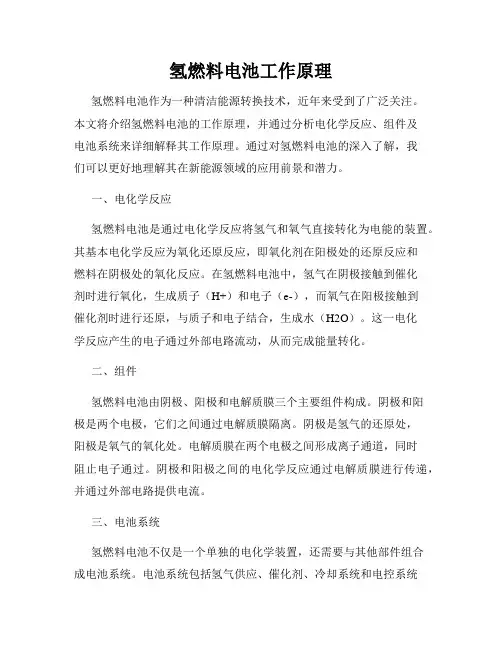

氢燃料电池工作原理氢燃料电池作为一种清洁能源转换技术，近年来受到了广泛关注。

本文将介绍氢燃料电池的工作原理，并通过分析电化学反应、组件及电池系统来详细解释其工作原理。

通过对氢燃料电池的深入了解，我们可以更好地理解其在新能源领域的应用前景和潜力。

一、电化学反应氢燃料电池是通过电化学反应将氢气和氧气直接转化为电能的装置。

其基本电化学反应为氧化还原反应，即氧化剂在阳极处的还原反应和燃料在阴极处的氧化反应。

在氢燃料电池中，氢气在阴极接触到催化剂时进行氧化，生成质子（H+）和电子（e-），而氧气在阳极接触到催化剂时进行还原，与质子和电子结合，生成水（H2O）。

这一电化学反应产生的电子通过外部电路流动，从而完成能量转化。

二、组件氢燃料电池由阴极、阳极和电解质膜三个主要组件构成。

阴极和阳极是两个电极，它们之间通过电解质膜隔离。

阴极是氢气的还原处，阳极是氧气的氧化处。

电解质膜在两个电极之间形成离子通道，同时阻止电子通过。

阴极和阳极之间的电化学反应通过电解质膜进行传递，并通过外部电路提供电流。

三、电池系统氢燃料电池不仅是一个单独的电化学装置，还需要与其他部件组合成电池系统。

电池系统包括氢气供应、催化剂、冷却系统和电控系统等。

氢气供应系统负责将氢气输送到阴极，催化剂用于加速氢气和氧气的反应速度，冷却系统用于保持电池在适宜温度范围内工作，电控系统用于监测和控制电池的运行状态。

这些系统的协同工作保证了氢燃料电池的正常运行。

综上所述，氢燃料电池通过电化学反应将氢气和氧气转化为电能，实现了清洁能源的转换。

其工作原理依赖于电化学反应、组件和电池系统的协同作用。

深入了解氢燃料电池的工作原理对于推动清洁能源技术的发展和应用具有重要意义。

未来，随着对能源环境的不断关注和技术的不断创新，相信氢燃料电池在解决能源问题、保护环境等方面将发挥更加重要的作用。

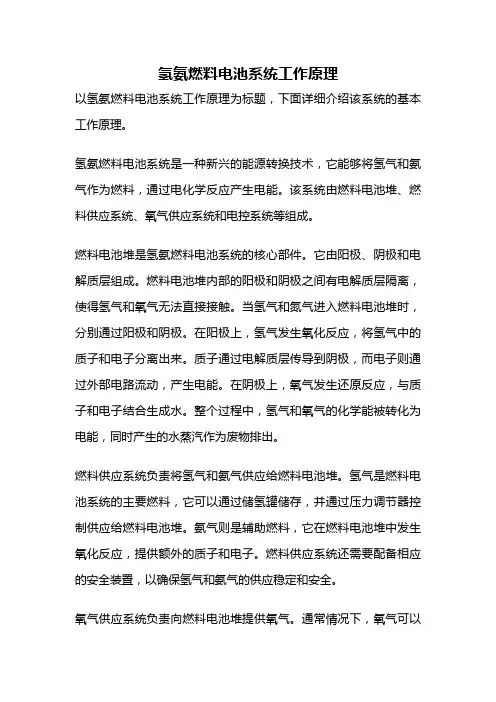

氢氨燃料电池系统工作原理以氢氨燃料电池系统工作原理为标题，下面详细介绍该系统的基本工作原理。

氢氨燃料电池系统是一种新兴的能源转换技术，它能够将氢气和氨气作为燃料，通过电化学反应产生电能。

该系统由燃料电池堆、燃料供应系统、氧气供应系统和电控系统等组成。

燃料电池堆是氢氨燃料电池系统的核心部件。

它由阳极、阴极和电解质层组成。

燃料电池堆内部的阳极和阴极之间有电解质层隔离，使得氢气和氧气无法直接接触。

当氢气和氮气进入燃料电池堆时，分别通过阳极和阴极。

在阳极上，氢气发生氧化反应，将氢气中的质子和电子分离出来。

质子通过电解质层传导到阴极，而电子则通过外部电路流动，产生电能。

在阴极上，氧气发生还原反应，与质子和电子结合生成水。

整个过程中，氢气和氧气的化学能被转化为电能，同时产生的水蒸汽作为废物排出。

燃料供应系统负责将氢气和氨气供应给燃料电池堆。

氢气是燃料电池系统的主要燃料，它可以通过储氢罐储存，并通过压力调节器控制供应给燃料电池堆。

氨气则是辅助燃料，它在燃料电池堆中发生氧化反应，提供额外的质子和电子。

燃料供应系统还需要配备相应的安全装置，以确保氢气和氨气的供应稳定和安全。

氧气供应系统负责向燃料电池堆提供氧气。

通常情况下，氧气可以从空气中提取，通过压缩机和滤清器处理后供应给燃料电池堆。

为了确保氧气的纯度和稳定性，氧气供应系统还需要配备气体检测和调节装置。

电控系统是氢氨燃料电池系统的大脑，负责监测和控制系统的运行。

它可以实时监测燃料电池堆的工作状态，如温度、压力和电流等参数，并根据需要调节燃料供应和氧气供应。

电控系统还可以与外部电网连接，实现能量的互换和储存。

总结起来，氢氨燃料电池系统通过将氢气和氨气作为燃料，利用电化学反应产生电能。

燃料电池堆是系统的核心部件，负责将氢气和氧气分离，并将化学能转化为电能。

燃料供应系统和氧气供应系统分别负责供应燃料和氧气，而电控系统则监测和控制整个系统的运行。

氢氨燃料电池系统具有高效、环保、可持续等优点，在未来能源领域具有广阔的应用前景。

燃料电池的优点与缺点燃料电池是一种能够将氢气和氧气化学反应产生电能的设备。

它具有很多优点和一些缺点。

1. 高效率燃料电池的效率一般介于40%到60%之间，相比于内燃机的25%到30%，燃料电池更加节能。

2. 环保燃料电池所产生的尾气只有水和少量的二氧化碳。

相比于燃烧化石燃料所产生的污染物，燃料电池的环保性能非常优秀。

3. 操作简单燃料电池不需要像内燃机那样的多个旋转部件，而是利用化学反应来生成电能，因此它的操作非常简单。

4. 持久燃料电池的使用寿命很长，可以达到几千小时，甚至更长。

这就意味着我们不需要经常更换燃料电池。

5. 多种燃料可用虽然燃料电池中最常用的燃料是氢气，但是也可以使用其他的燃料，如甲烷、甲醇、乙醇等。

1. 制造成本高目前，燃料电池的制造成本还很高，这主要是因为使用稀有金属催化剂，如铂、钯等，这些材料价格昂贵，是燃料电池生产成本的主要组成部分。

2. 存储氢气存在难题燃料电池中需要使用氢气作为燃料，但是目前安全地存储、运输和加注氢气仍然是一个问题。

尚未解决的这个问题也是目前燃料电池商用化的最大难点之一。

3. 能量密度低相比于传统化石燃料，燃料电池的能量密度要低得多。

这意味着燃料电池的体积相对较大，会对燃料电池的应用受到限制。

4. 不稳定性燃料电池中的催化剂对温度、电压等因素非常敏感，这会影响燃料电池的稳定性。

因此，燃料电池还需要各种控制系统来保持其运行的稳定性。

总的来说，燃料电池是环保、高效的新能源技术，但是目前的制造成本较高，氢气存储和能量密度低等问题也还有待解决，因此燃料电池的商用化仍然面临挑战。

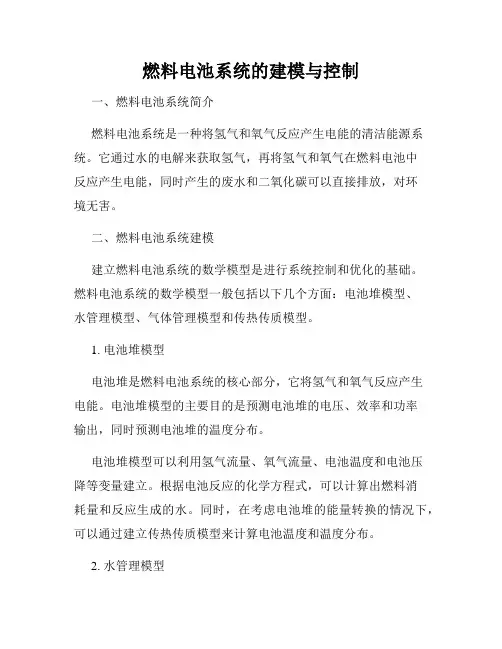

燃料电池系统的建模与控制一、燃料电池系统简介燃料电池系统是一种将氢气和氧气反应产生电能的清洁能源系统。

它通过水的电解来获取氢气，再将氢气和氧气在燃料电池中反应产生电能，同时产生的废水和二氧化碳可以直接排放，对环境无害。

二、燃料电池系统建模建立燃料电池系统的数学模型是进行系统控制和优化的基础。

燃料电池系统的数学模型一般包括以下几个方面：电池堆模型、水管理模型、气体管理模型和传热传质模型。

1. 电池堆模型电池堆是燃料电池系统的核心部分，它将氢气和氧气反应产生电能。

电池堆模型的主要目的是预测电池堆的电压、效率和功率输出，同时预测电池堆的温度分布。

电池堆模型可以利用氢气流量、氧气流量、电池温度和电池压降等变量建立。

根据电池反应的化学方程式，可以计算出燃料消耗量和反应生成的水。

同时，在考虑电池堆的能量转换的情况下，可以通过建立传热传质模型来计算电池温度和温度分布。

2. 水管理模型在燃料电池中，由于水分的形成，会产生液态水和水蒸气。

液态水可以导致燃料电池系统的水浸和燃料阻塞等问题。

因此，水管理模型是燃料电池系统建模中必不可少的一部分。

水管理模型一般包括液态水、水蒸气和冷凝水三个方面。

其中，液态水模型可以根据水的平衡方程来建立，水蒸气模型可以利用气相的传热传质过程来建立，而冷凝水模型可以通过热传递方程式求解。

3. 气体管理模型燃料电池系统中氢气和氧气的流量对电池堆的工作状态有着重要的影响。

因此，气体管理模型是燃料电池系统建模中的一个重要方面。

气体管理模型可以通过建立燃料气体和氧气气体在管道中的传输模型来完成。

通常，气体的流量、压力和温度等因素会影响气体传输的速度和方向。

可以利用质量守恒方程和热力学方程来建立气体管道的模型。

4. 传热传质模型燃料电池系统中的热量传递是一个复杂的过程，涉及到燃料电池堆、气体管道、水分和氧气流量等多个方面。

传热传质模型的作用是预测系统中各个部分的温度分布和热量传递。

其中，热量传递可以通过建立传热方程式来计算，在燃料电池堆部分，热量的传递主要在氧化层和还原层之间进行。
