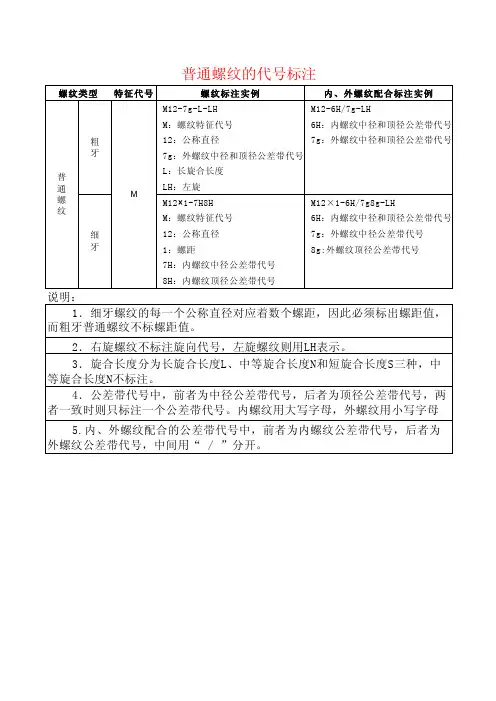

普通螺纹的代号标注螺纹类型特征代号螺纹标注实例内、外螺纹配合标注实例
普通螺纹粗牙
M M12-7g-L-LH M12-6H/7g-LH M：螺纹特征代号 6H：内螺纹中径和顶径公差带代号 12：公称直径 7g：外螺纹中径和顶径公差带代号 7g：外螺纹中径和顶径公差带代号 L：长旋合长度 LH：左旋
细牙 M12×1-7H8H M12×1-6H/7g8g-LH M：螺纹特征代号 6H：内螺纹中径和顶径公差带代号 12：公称直径 7g：外螺纹中径公差带代号 1：螺距 8g:外螺纹顶径公差带代号 7H：内螺纹中径公差带代号 8H：内螺纹顶径公差带代号说明： 1．细牙螺纹的每一个公称直径对应着数个螺距，因此必须标出螺距值，而粗牙普通螺纹不标螺距值。
2．右旋螺纹不标注旋向代号，左旋螺纹则用LH表示。 3．旋合长度分为长旋合长度L、中等旋合长度N和短旋合长度S三种，中等旋合长度N不标注。 4．公差带代号中，前者为中径公差带代号，后者为顶径公差带代号，两者一致时则只标注一个公差带代号。内螺纹用大写字母，外螺纹用小写字母。 5.内、外螺纹配合的公差带代号中，前者为内螺纹公差带代号，后者为外螺纹公差带代号，中间用“ / ”分开。梯形螺纹的代号标注螺纹类型特征代号螺纹标注实例内、外螺纹配合标注实例
梯形螺纹Tr Tr24×10（P5）LH-7H Tr24×5LH-7H/7e
Tr：螺纹特征代号 7H：内螺纹公差带代号
24：公称直径 7e：外螺纹公差带代号
10：导程
P5：螺距
LH：左旋
7H：中径公差带代号说明： 1．单线螺纹只标注螺距，多线螺纹标注螺距和导程。
2.右旋螺纹不标注旋向代号，左旋螺纹用LH表示。
3.旋合长度有长旋合长度L、中等旋合长度N两种，中等旋合长度N不标注。 4．公差带代号中，螺纹只标注中径公差带代号。内螺纹用大写字母，外螺纹用小写字母。
5.内、外螺纹配合的公差带代号中，前者为内螺纹公差带代号，后者为外螺纹公差带代号，中间用“ / ”分开。

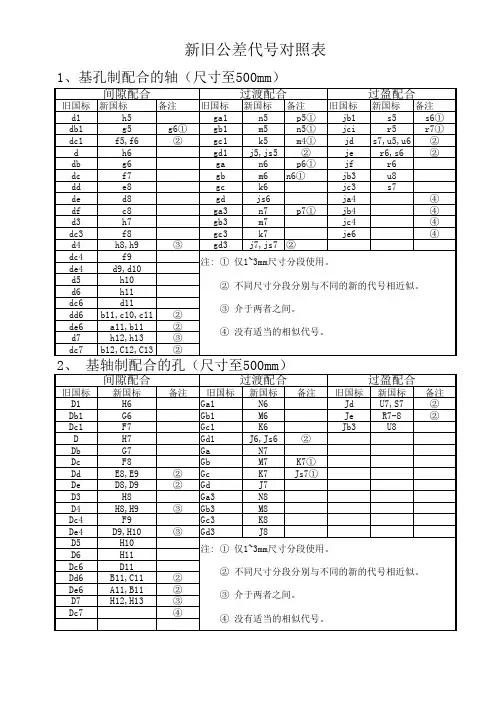

旧国标新国标备注旧国标新国标备注旧国标新国标备注d1h5ga1n5p5①jb1s5s6①db1g5g6①gb1m5n5①jcir5r7①dc1f5,f6②gc1k5m4①jds7,u5,u6②dh6gd1j5,js5②jer6,s6②dbg6gan6p6①jfr6dcf7gbm6n6①jb3u8dde8gck6jc3s7ded8gdjs6ja4④dfc8ga3n7p7①jb4④d3h7gb3m7jc4④dc3f8gc3k7je6④d4h8,h9③gd3j7,js7②dc4f9de4d9,d10d5h10d6h11dc6d11dd6b11,c10,c11②de6a11,b11②d7h12,h13③dc7b12,C12,C13②旧国标新国标备注旧国标新国标备注旧国标新国标备注D1H6Ga1N6JdU7,S7②Db1G6Gb1M6JeR7-8②Dc1F7Gc1K6Jb3U8DH7Gd1J6,Js6②DbG7GaN7DcF8GbM7K7①DdE8,E9②GcK7Js7①DeD8,D9②GdJ7D3H8Ga3N8D4H8,H9③Gb3M8Dc4F9Gc3K8De4D9,H10③Gd3J8D5H10D6H11Dc6D11Dd6B11,C11②De6A11,B11②D7H12,H13③Dc7④ ② 不同尺寸分段分别与不同的新的代号相近似。 ③ 介于两者之间。 ④ 没有适当的相似代号。 ② 不同尺寸分段分别与不同的新的代号相近似。 ③ 介于两者之间。 ④ 没有适当的相似代号。注: ① 仅1~3mm尺寸分段使用。
注: ① 仅1~3mm尺寸分段使用。间隙配合过渡配合过盈配合新旧公差代号对照表
2、 基轴制配合的孔（尺寸至500mm）1、基孔制配合的轴（尺寸至500mm）
间隙配合过渡配合过盈配合
±公差带与名义值
公差带：
公差带是指在公差带图解中，由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的一个区域。
所谓的“公差带代号”为基本偏差代号，是用来确定公差带相对于零线的上下偏差，一般指靠近零线的那个偏差。公差等级规定了不同等级的公差绝对值。基本偏差和公差等级一起限定了某尺寸的公差尺寸段的大小。
名义值：
名义值是理论值。例如，通过计算得轴的直经必须不小于七点一二，所以可以取七点一二为轴的基本尺寸，理论尺寸，然后其它尺寸通过基本尺寸得到。这时的理论尺寸可以说是名义值。所以名义值不存在“精度”的说法，理论值用于设计，没有精度；只有涉及到加工、装配或检测才会产生“精度”的概念。当然，实际操作中一般不会也没有必要取七点一二这个值，因为不方便计算、交流等，通常会取八等等便于操作的数值。
公差等级及偏差代号
公差等级是指确定尺寸精确程度的等级，国标将其分为20个等级，分别用IT01、IT0、IT1、IT2～IT18表示。偏差代号用于表示某一尺寸的允许变动范围。例如，F表示的是轴的基本偏差，d表示的是孔的基本偏差。具体来说，公差等级和偏差代号的对应关系如下：
1.P0～P9级：偏差值在±25～±75微米之间，主要用于非配合尺寸的制造精度。
2.P10～P19级：偏差值在±10～±25微米之间，主要用于配合尺寸的制造精度。
3.P20～P49级：偏差值在±3～±10微米之间，主要用于一般精度要求的孔和轴的配合。
4.P50～P99级：偏差值在±3微米以下，主要用于高精度要求的孔和轴的配合。
以上信息仅供参考，如需获取更多详细信息，建议查阅公差配合标准手册或咨询专业技术人员。
