方法1：工程框架：通过【组合框】实现多画面切换
主要控件：ABC.PDL OPP.PDL MAIN.PDL 组合框 画面窗口
在main.pdl中添加【组合框】，【画面窗口】；
右击【组合框】》属性》其他》选定框、选定文本（修改成1-ABC，2-OPP）；
》事件》其他》选定文本》直接连接》画面窗口的【窗口名称】
激活运行，就可以了····
方法2：
用脚本实现：
VBS：
Dim zhk
Set shk=screenitems(“组合框”)
If Zhk.seltxt=”选项1文字” Then
HMIRuntime.BaseScreenName =”画面名称”
End if
wincc 选择框用法
WinCC 中的选择框（Check Box）用于表示一个二进制的选择状态，用户可以通过勾选或取消勾选来改变选择状态。
使用选择框需要以下几个步骤：
1. 在 WinCC 的画面编辑器中选择选择框控件，拖动到需要的位置。
2. 在选择框的属性窗口中，设置选择框的相关属性，如名称、初始状态、大小等。
3. 在代码中通过对选择框的属性进行操作，来实现选择框的控制。例如，可以通过读取选择框的 Checked 属性来确定当前的选择状态，也可以通过设置
Checked 属性来改变选择状态。
4. 可以通过捕捉选择框的值改变事件，在选择框的值改变时执行相应的操作。例如，可以在选择框的值改变事件中修改其他控件的属性，或者更新系统的状态。
需要注意的是，选择框只能表示二进制的选择状态，即勾选或取消勾选两种状态。如果需要表示多选的状态，可以使用复选框组合多个选择框来实现。
关于WINCC用户登录画面的详细解决办法
本人在网上找了很多关于这类的文章和解决办法,但效果都不是很好,要么过于简单.要么有 问题,现本人整理了下.方便大家解决这个问题. 1. 首先打开WINCC用户管理器.如图:
1. 新建用户取名为admin,当然自己可以更换为其他的,并选择相应的权限,如图:
2. 新建画面,取名为login.dll并添加两个按钮,如图:
只有当点击登录系统并输入正确密码后,才能进入画面. 3. 选择登录按钮-属性-事件-鼠标-按左键,加入C动作,内容如下: #pragma code ("UseAdmin.DLL") #include "pwrt_api.h" #pragma code () PWRTLogin('e'); 如图:
4. 编辑进入画面按钮-属性—其他-授权-选择用户管理.如图:
5. 再次编辑进入画面按钮-事件-鼠标-按下左键-直接连接,如图:
常数选择你要跳转的画面,当前窗口选择画面名称.[常数选择前需新建你的主画面] 这样一个简单的用户登录画面就完成了.当然你可以优化一下,根据你的情况更改. 浅析规则式植物造景和自然式植物造景
苏旺 指导老师：汪小飞 （黄山学院生命与环境科学学院，安徽 黄山245041） 摘 要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适
用在什么场合。探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。介绍了它们在各个国家、地域的各有特色。最后我们应该适
宜运用各种造景形式。 关键字：规则式植物造景，自然式植物造景
Analysis of rule-plant landscaping and
nature plant landscape
Su Wang
Director：Wang Xiaofei
(College of Life & Environmental Sciences, Huangshan University, Huangshan245041, China)

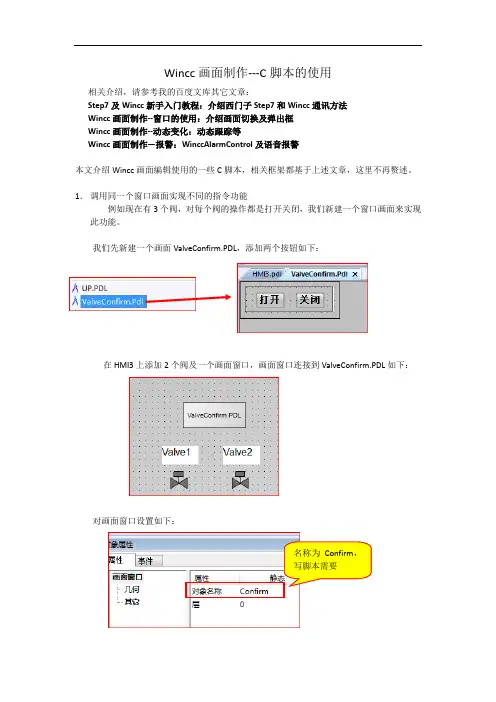

Wincc画面制作---C脚本的使用
相关介绍，请参考我的百度文库其它文章：
Step7及Wincc新手入门教程：介绍西门子Step7和Wincc通讯方法
Wincc画面制作--窗口的使用：介绍画面切换及弹出框
Wincc画面制作--动态变化：动态跟踪等
Wincc画面制作—报警：WinccAlarmControl及语音报警
本文介绍Wincc画面编辑使用的一些C脚本，相关框架都基于上述文章，这里不再赘述。
1． 调用同一个窗口画面实现不同的指令功能
例如现在有3个阀，对每个阀的操作都是打开关闭，我们新建一个窗口画面来实现此功能。
我们先新建一个画面ValveConfirm.PDL，添加两个按钮如下：
在HMI3上添加2个阀及一个画面窗口，画面窗口连接到ValveConfirm.PDL如下：
对画面窗口设置如下：
名称为Confirm，写脚本需要
创建3个内部变量如下，Valve_Name用于打开画面窗口的标题，Valve_Open用于阀打开指令，Valve_Close用于阀关闭指令。
再创建6个变量连接PLC，如下，Valve1OpnCmd, Valve1ClsCmd, Valve1Opned用于阀1打开指令，关闭指令以及打开反馈信号，同理对阀2建立变量。
设置打开的窗口可否移动，大小，边框，标题等
连接画面ValveConfirm.PDL
标题连接内部变量，实现动态变化 对阀1添加鼠标事件：
y=GetTop(lpszPictureName,lpszObjectName)+35;
x=GetLeft(lpszPictureName,lpszObjectName)+15;
SetTop(lpszPictureName,"Confirm",y);
SetLeft(lpszPictureName,"Confirm",x);
SetVisible(lpszPictureName,"Confirm",1);

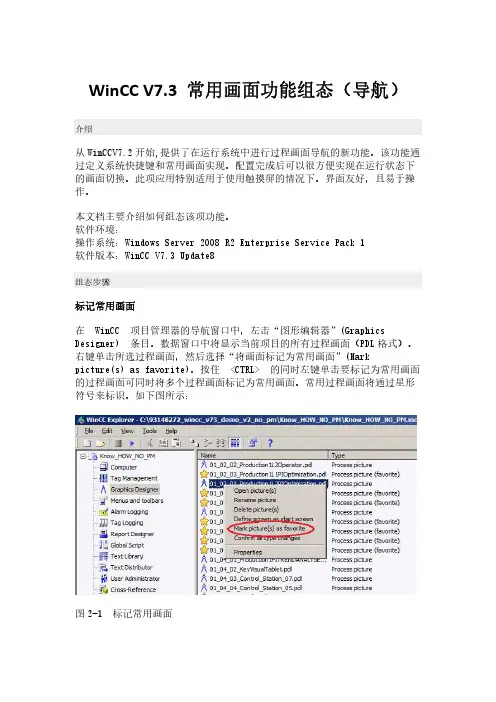

WinCC V7.3 常用画面功能组态（导航）
介绍
从WinCCV7.2开始,提供了在运行系统中进行过程画面导航的新功能。该功能通
过定义系统快捷键和常用画面实现。配置完成后可以很方便实现在运行状态下
的画面切换。此项应用特别适用于使用触摸屏的情况下。界面友好，且易于操
作。
本文档主要介绍如何组态该项功能。
软件环境：
操作系统：Windows Server 2008 R2 Enterprise Service Pack 1
软件版本：WinCC V7.3 Update8
组态步骤
标记常用画面
在 WinCC 项目管理器的导航窗口中，左击“图形编辑器”(Graphics
Designer) 条目。数据窗口中将显示当前项目的所有过程画面（PDL格式）。
右键单击所选过程画面，然后选择“将画面标记为常用画面”(Mark
picture(s) as favorite)。按住 的同时左键单击要标记为常用画面
的过程画面可同时将多个过程画面标记为常用画面。常用过程画面将通过星形
符号来标识。如下图所示：
图2-1 标记常用画面
右击“图形编辑器”条目，在弹出的菜单中选择“编辑常用画面顺序”（Edit
Favorites order）。可以打开“WinCC Favorites configuration”对话框。
在该画面中可以通过下方的按钮调整常用画面的显示顺序。
图2-2打开常用对话框
图2-3 WinCC Favorites configuration
项目属性设置
右击项目名称打开项目属性对话框，切换到“用户界面和设计”页，激活“激
活运行系统对话框”。如下图所示：
图2-4 项目属性
然后切换到“快捷键”页，为“系统菜单”分配快捷键，点击“分配”按钮完
成。
图2-5 快捷键组态
运行效果
在WinCC运行状态下，输入项目中组态的快捷键，此处为“Ctrl+S”，就可以
打开系统对话框。如下图右侧所示：
图2-6 系统对话框
