防雷接地等电位联结施工方案

防雷接地专项施工方案一、编制依据1.1 设计文件《XXXXXX工程防雷接地专项设计》1.2 相关规范《建筑物防雷设计规范》GB50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《电力设备接地设计技术规程》DL/T621-1997《电气装置安装工程接地装置施工及验收规范》GB50169-20061.3 相关标准图集《建筑防雷设施安装》02D501-3二、工程概况2.1 工程简介本工程为XXXXXX项目，包括1栋主楼、2栋副楼及地下室，总建筑面积约为XXXXXX平方米。

2.2 建筑防雷等级根据《建筑物防雷设计规范》GB50057-2010，本工程属于二类防雷建筑。

2.3 接地系统本工程采用联合接地系统，将建筑防雷接地、电气设备接地、防静电接地、等电位接地等通过接地干线连接至接地体。

三、施工准备3.1 人员准备组织具备防雷接地施工经验的施工队伍，并进行技术交底和安全教育。

3.2 材料准备根据设计文件和施工图，提前采购所需的接地材料，包括接地体、接地干线、接地支线、接地端子、接地电阻测试仪等。

3.3 机具准备准备必要的施工机具，包括电钻、电锤、电焊机、切割机、扳手、水平仪等。

四、施工工艺4.1 接地体施工4.1.1 接地体采用50mm×5mm的镀锌扁钢，沿建筑物四周埋设，深度不小于1m。

4.1.2 接地体与接地干线采用焊接连接，焊接长度不小于扁钢宽度的4倍。

4.1.3 接地体与建筑物基础采用焊接连接，焊接长度不小于扁钢宽度的4倍。

4.2 接地干线施工4.2.1 接地干线采用25mm×4mm的镀锌扁钢，沿建筑物四周敷设，与接地体焊接连接。

4.2.2 接地干线与建筑物内的接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。

4.2.3 接地干线与电气设备接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。

4.3 接地支线施工4.3.1 接地支线采用16mm²的多股铜绞线，与接地干线或接地端子连接。

北京市轨道交通路网管理服务中心工程接地系统安装施工方案编制：审核：审批：北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJING URBAN CONSTRUCTION CO.,LTD二○○六年三月十日目录1 工程概况 32 编制依据33 施工准备 3 3.1 材料要求4 3.2 主要机具 4 3.3 施工进度安排 43.4 劳动力计划 44 施工工艺与方法 4 4.1 环形接地体的施工方法 4 4.2 防雷保护装置的施工方法5 4.3 等电位接地总线6 4.4 电力系统的接地施工方法 6 4.5 等电位连接施工方法 6 4.6 电气小间接地施工方法7 4.7 弱电系统接地施工方法8 4.8 ACC系统接地施工方法 8 4.9 TCC系统接地施工方法 84.10 OCC系统接地施工方法 85 质量标准 9 5.1 主控项目 95.2 一般项目 96 应注意的质量问题 107 质量记录 128 安全消防措施 129 环保与文明施工 13接地系统安装施工方案1 工程概况北京市轨道交通路网管理服务中心一期工程，建筑面积约5.95万平方米，地下两层，地上11层。

结构形式为框架剪力墙，基础形式为筏板基础。

南北长米，东西长米。

楼内除电力供配电系统，还有楼宇自控系统、火灾自动报警与联动系统、综合网络与通讯系统、有线广播系统、闭路电视监控系统、安全防范系统（入侵报警系统、门禁系统、巡更系统）、停车自动化管理系统、有线电视系统、无线信号接入系统、无线对讲系统、一卡通系统、多功能会议系统、主计时钟系统、智能建筑管理系统、ACC网络系统、TCC网络系统、OCC网络系统等。

是我国目前现代化程度最先进的的城市地铁指挥控制管理中心。

其接地系统的好坏将直接影响整个楼宇的自动化程度和使用功能，整个楼宇的接地系统采用综合接地方式，所有电力系统、弱电系统、防雷系统的接地均可靠的连接一体，形成一个综合接地网，采用等电位接地方式即一点接地，接地电阻值要求≤0.5Ω。

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。

建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备技术准备（1）施工图纸和技术资料齐全。

（2）施工方案编制完毕并经审批。

（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2）电动工具：电锤、冲击锤、电焊机、角磨机等。

（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

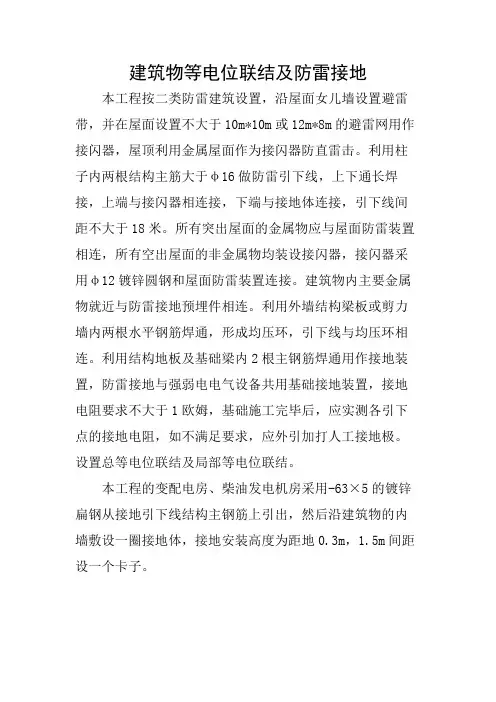

建筑物等电位联结及防雷接地本工程按二类防雷建筑设置，沿屋面女儿墙设置避雷带，并在屋面设置不大于10m*10m或12m*8m的避雷网用作接闪器，屋顶利用金属屋面作为接闪器防直雷击。

利用柱子内两根结构主筋大于φ16做防雷引下线，上下通长焊接，上端与接闪器相连接，下端与接地体连接，引下线间距不大于18米。

所有突出屋面的金属物应与屋面防雷装置相连，所有空出屋面的非金属物均装设接闪器，接闪器采用φ12镀锌圆钢和屋面防雷装置连接。

建筑物内主要金属物就近与防雷接地预埋件相连。

利用外墙结构梁板或剪力墙内两根水平钢筋焊通，形成均压环，引下线与均压环相连。

利用结构地板及基础梁内2根主钢筋焊通用作接地装置，防雷接地与强弱电电气设备共用基础接地装置，接地电阻要求不大于1欧姆，基础施工完毕后，应实测各引下点的接地电阻，如不满足要求，应外引加打人工接地极。

设置总等电位联结及局部等电位联结。

本工程的变配电房、柴油发电机房采用-63×5的镀锌扁钢从接地引下线结构主钢筋上引出，然后沿建筑物的内墙敷设一圈接地体，接地安装高度为距地0.3m，1.5m间距设一个卡子。
