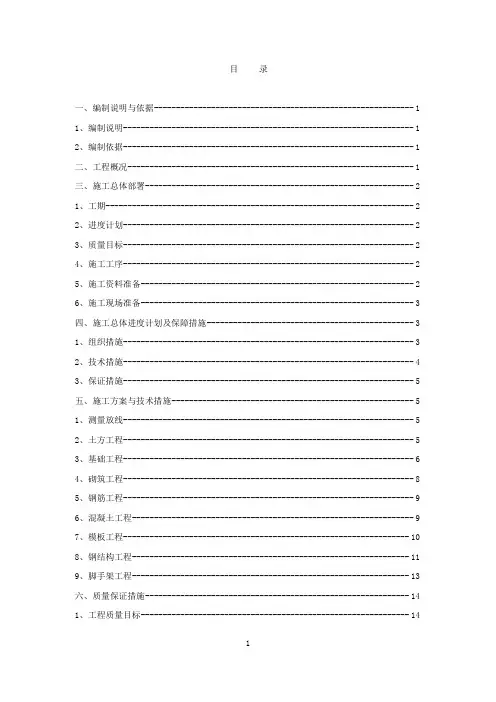

1 目 录
一、编制说明与依据 ----------------------------------------------------------- 1
1、编制说明 ------------------------------------------------------------------ 1
2、编制依据 ------------------------------------------------------------------ 1
二、工程概况 ----------------------------------------------------------------- 1
三、施工总体部署 ------------------------------------------------------------- 2
1、工期 ---------------------------------------------------------------------- 2
2、进度计划 ------------------------------------------------------------------ 2
3、质量目标 ------------------------------------------------------------------ 2
4、施工工序 ------------------------------------------------------------------ 2
5、施工资料准备 -------------------------------------------------------------- 2
6、施工现场准备 -------------------------------------------------------------- 3

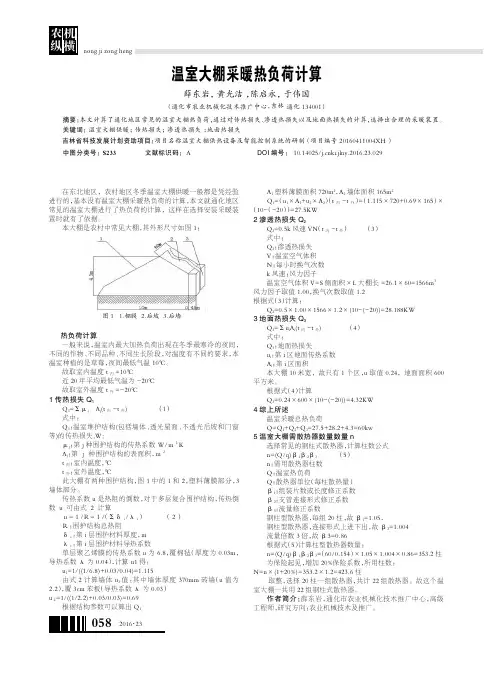

2016·23在东北地区，农村地区冬季温室大棚供暖一般都是凭经验进行的，基本没有温室大棚采暖热负荷的计算，本文就通化地区常见的温室大棚进行了热负荷的计算，这样在选择安装采暖装置时就有了依据。本大棚是农村中常见大棚，其外形尺寸如图1：热负荷计算一般来说，温室内最大加热负荷出现在冬季最寒冷的夜间，不同的作物、不同品种、不同生长阶段，对温度有不同的要求，本温室种植的是草莓，夜间最低气温10℃。故取室内温度t内=10℃近20年平均最低气温为-20℃故取室外温度t外=-20℃1传热损失Q1Q1=ΣμjAj(t内-t外)（1）式中：Q1：温室维护结构(包括墙体、透光屋面、不透光后坡和门窗等)的传热损失,W;μj：第j种围护结构的传热系数Ｗ/ｍ２ＫAj：第ｊ种围护结构的表面积，ｍ２t内：室内温度，℃t外：室外温度，℃此大棚有两种围护结构，图1中的1和2，塑料薄膜部分，3墙体部分。传热系数u是热阻的倒数，对于多层复合围护结构，传热倒数ｕ可由式２计算ｕ=１/Ｒ=１/（Σδｉ/λｉ）（２）Ｒ：围护结构总热阻δｉ：第i层围护材料厚度，ｍλｉ：第i层围护材料导热系数单层聚乙烯膜的传热系数u为6.8，覆棉毡（厚度为0.03m，导热系数λ为0.04），计算u1得：u1=1/((1/6.8)+0.03/0.04)=1.115由式2计算墙体u2值：其中墙体厚度370mm砖墙（u值为2.2），覆3cm苯板（导热系数λ为0.03）u２=1/((1/2.2)+0.03/0.03)=0.69根据结构参数可以算出Q1A1塑料薄膜面积720m2，A2墙体面积165m2Q1=（u1×A1+u2×A2）（t内-t外）=（1.115×720+0.69×165）×（10-（-20））=27.5KW2渗透热损失Q2Q2=0.5k风速VN（t内-t外）（3）式中：Q2：渗透热损失V：温室空气体积N：每小时换气次数k风速：风力因子温室空气体积V=S侧面积×L大棚长=26.1×60=1566m3风力因子取值1.00，换气次数取值1.2根据式（3）计算：Q2=0.5×1.00×1566×1.2×(10-(-20))=28.188KW3地面热损失Q3Q3=ΣuiAi(t内-t外)（4）式中：Q3：地面热损失ui：第i区地面传热系数Ai：第i区面积本大棚10米宽，故只有1个区，u取值0.24，地面面积600平方米。根据式（4）计算Q3=0.24×600×(10-(-20))=4.32KW4综上所述温室采暖总热负荷Q=Q1+Q2+Q3=27.5+28.2+4.3=60kw5温室大棚需散热器数量数量n选择常见的钢柱式散热器，计算柱数公式n=(Q/q)β1β2β3（5）n：需用散热器柱数Q：温室热负荷Q：散热器单位（每柱散热量）β1：组装片数或长度修正系数β2：支管连接形式修正系数β3：流量修正系数钢柱型散热器，每组20柱，故β1=1.05，钢柱型散热器，连接形式上进下出，故β2=1.004流量倍数3倍，故β3=0.86根据式（5）计算柱型散热器数量：n=(Q/q)β1β2β3=（60/0.154）×1.05×1.004×0.86=353.2柱为保险起见，增加20%保险系数，所用柱数：N=n×(1+20%)=353.2×1.2=423.6柱取整，选择20柱一组散热器，共计22组散热器。故这个温室大棚一共用22组钢柱式散热器。作者简介：薛东岩，通化市农业机械化技术推广中心，高级工程师，研究方向：农业机械技术及推广。薛东岩，黄光洁，陈启永，于伟国（通化市农业机械化技术推广中心，吉林通化134001）摘要：本文计算了通化地区常见的温室大棚热负荷，通过对传热损失、渗透热损失以及地面热损失的计算，选择出合理的采暖装置。关键词：温室大棚供暖；传热损失；渗透热损失；地面热损失吉林省科技发展计划资助项目：项目名称温室大棚供热设备及智能控制系统的研制（项目编号20160411004XH）中图分类号：S233文献标识码：ADOI编号：10.14025/ki.jlny.2016.23.029温室大棚采暖热负荷计算机横纵农nongjizongheng
・质量监督・ 新疆农机化 ２０１０年第６期

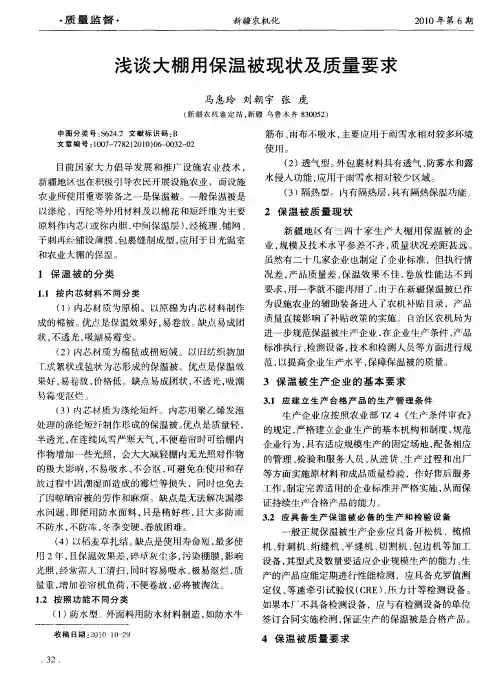

浅谈大棚用保温被现状及质量要求
马惠玲刘朝宇张虎
（新疆农机鉴定站，新疆乌鲁木齐８３００５２）
中图分类号：￥６２４．２文献标识码：Ｂ 文章编号：１００７—７７８２（２０１０）０６—００３２—０２
目前尉家大力倡导发展和推广设施农业技术，
新疆地区也在积极引导农民开展设施农业，而设施
农业所使用重要装备之一是保温被。一般保温被是
以涤纶、丙纶等外用材料及以棉花和短纤维为主要
原料作内芯（或称内胆，中间保温层），经梳理、铺网、
．ｆ刺再经铺设薄膜、包裹缝制成型，应用于日光温室
和农业大棚的保温。
１保温被的分类
１．１按内芯材料不同分类
（１）内 材质为原棉。以原棉为内芯材料制作
成的棉被。优点足保温效果好，易卷放。缺点易成团
状，不透光，吸潮易霉变。
（２）内芯材质为棉毡或棉短绒。以旧纺织物加
成絮状或毡状为芯形成的保温被。优点是保温效
果好，易卷放，价格低。缺点易成团状，不透光，吸潮 易霉变沤烂。
（３）内芯材质为涤纶短纤。内芯用聚乙烯发泡
处理的涤纶短纡制怍形成的保温被。优点是质量轻，
半透光，在连续风雪严寒天气。不便卷帘时可给棚内
作物增加一些光照，会大大减轻棚内无光照对作物
的极大影响，不易吸水、不会沤，可避免在使 和存
放过程申因潮湿而造成的霉烂等损失，同时也免去
了 晾呐帘被的劳作和麻烦。缺点是无法解决漏渗
水问题，即便用防水面料，只是稍好些，且大多防雨 不防水，不防冻，冬季变硬，卷放困难。 （４）以磁麦草扎结。缺点是使用寿命短，最多使
用２年，目 保温效果差，碎草灰尘多，污染棚膜，影响
光照，经常需人 清扫，同时容易吸水，极易沤烂，质
量重。增加卷帘机负荷，不便卷放，必将被淘汰。 １．２按照功能不同分类 （１）防水型：外面料用防水材料制造，如防水牛
