Smith 圆图—原理与分析
Smith 圆图是一种用于分析电路中的匹配网络的工具。它由美国电气工程师Phillip H. Smith于1950年提出，并被广泛应用于射频电路设计和天线设计领域。
Smith 圆图的原理基于复阻抗的概念。在Smith 圆图中，电路中的每个点都可以表示为一个复阻抗，即由实部和虚部组成的复数。这样，整个电路可以表示为一个复阻抗的集合。
Smith 圆图将复阻抗表示为一个圆形图形，其中圆心表示纯电阻，圆的边界表示纯电抗。圆的半径表示电阻的大小，而圆的位置表示电抗的大小和相位。
通过在Smith 圆图上绘制电路中的复阻抗，可以直观地分析电路的匹配情况。当电路的复阻抗位于Smith 圆图的边界上时，表示电路是纯电抗的，即无功。当电路的复阻抗位于Smith 圆图的圆心时，表示电路是纯电阻的，即有功。
通过分析Smith 圆图上的复阻抗，可以确定电路的匹配情况。匹配是指电路中的负载阻抗与发射源或传输线的特性阻抗相匹配。在Smith 圆图中，当负载阻抗与特性阻抗相匹配时，负载阻抗位于Smith 圆图的边界上，此时电路的反射系数为零，表示无反射。
Smith 圆图还可以用于计算电路中的反射系数、驻波比、传输线的特性阻抗等参数。通过在Smith 圆图上测量复阻抗的位置，可以直接读取这些参数的数值。
总之，Smith 圆图是一种简单直观的工具，可以帮助工程师分析电路中的匹配情况，并优化电路设计。它在射频电路设计和天线设计中具有重要的应用价值。
smith chart史密斯圆图总 结
史密斯圆图(Smith chart)是一款用于电机与电子工程学的圆图，是最著名和最广泛的用于求解传输线问题的图解技术。主要用于传输线的阻抗匹配上。一条传输线(transmission line)的电阻抗力(impedance)会随其长度而改变，要设计一套匹配(matching)的线路，需要通过不少繁复的计算程序，史密斯圆图的特点便是省却一些计算程序。
Smith圆图的构成：等反射系数圆、阻抗圆图、导纳圆图。
史密斯圆图的基础在于以下的算式
Γ= (Z - 1)/(Z+ 1)
Γ代表其线路的反射系数(reflection coefficient)，即S-parameter里的S11，Z是归一负载值，即ZL / Z0。当中，ZL是线路的负载值
Z0是传输线的特征阻抗值，通常会使用50Ω。

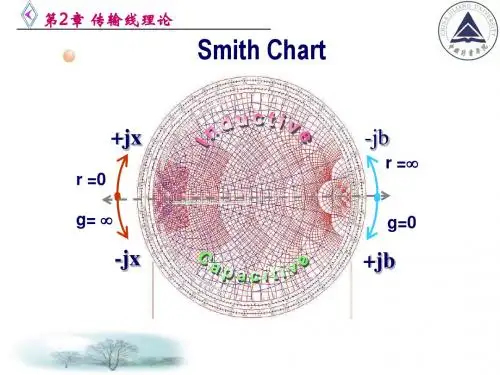

圆图中的横坐标代表反射系数的实部，纵坐标代表虚部。圆形线代表等电阻圆，每个圆的圆心为1/(R+1),半径为R/(R+1).R为该圆上的点的电阻值。
中间的横线与向上和向下散出的线则代表阻抗的虚数值，即等电抗圆，圆心为1/X,半径为1/X.由于反射系数是小于等于1的，所以在等电抗圆落在单位圆以外的部分没有意义。当中向上发散的是正数，向下发散的是负数。
圆图最中间的点(Z=1+j0, Γ=0)代表一个已匹配(matched)的电阻数值(此ZL=Z0，即Z＝1)，同时其反射系数的值会是零。圆图的边缘代表其反射系数的幅度是1，即100%反射。
在图边的数字代表反射系数的角度(0-180度)。
有一些圆图是以导纳值(admittance)来表示，把上述的阻抗值版本旋转180度即可。
圆图中的每一点代表在该点阻抗下的反射系数。该电的阻抗实部可以从该电所在的等电阻圆读出，虚部可以从该点所在的等电抗圆读出。同时，该点到原点的距离为反射系数的绝对值，到原点的角度为反射系数的相位。
由反射系数可以得到电压驻波比和回波损耗。
史密斯圆图教程
史密斯图(Smithchart)是一款用于电机与电子工程学的图表，主要用于传输线的阻抗匹配上。
在复平面上采用双线性变换。
简介
史密斯图(Smithchart)是一款用于电机与电子工程学的图表，主要用于传输线的阻抗
匹配上。在复平面上采用双线性变换。
实部r=常数和虚部x=常数，两族正交直线变化为正交圆并与反射系数|G|=常数和虚
部x=常数套用而成。
图表由来
该图表是由菲利普·史密斯(PhillipSmith)于1939年发明的，当时他在美国的RCA公
司工作。史密斯也许不是图表的第一位发明者，一位名为Kurakawa的日本工程师声称早于
其一年发明了这种图表。史密斯曾说过，"在我能够使用计算尺的时候，我对以图表方式来
表达数学上的关联很有兴趣。"
图表解释
史密斯图的基本在于以下的算式:
史密斯圆图
史密斯圆图
当中的Γ代表其线路的反射系数(reflectioncoefficient)，即S-parameter里的S11，zL
是归一负载值，即ZL/Z0。当中，
ZL是电路的负载值，Z0是传输线的特性阻抗值，通常会使用50Ω。图表中的圆形线
代表电阻抗力的实数值，即电阻值，中间的横线与向上和向下散出的线则代表电阻抗力的虚
数值，即由电容或电感在高频下所产生的阻力，当中向上的是正数，向下的是负数。图表最
中间的点(1+j0)代表一个已匹配(matched)的电阻数值(ZL)，同时其反射系数的值会是零。图
表的边缘代表其反射系数的长度是1，即100%反射。在图边的数字代表反射系数的角度
(0-180度)和波长(由零至半个波长)。有一些图表是以导纳值(admittance)来表示，把上述的
阻抗值版本旋转180度即可。
一、资料
视频：ADS学习小组第二讲视频：smith圆图
课件：ADS第二次交流课件：Smith圆图
1.Smith圆图阻抗匹配计算软件原图阻抗匹配计算软件(Smith圆图计算器)是一款计算史密斯
史密斯圆图的原理及应用
一、史密斯圆图的概述
史密斯圆图（Smith Chart）是一种常用的电路设计工具，广泛应用于微波电路的设计与分析。它可以通过坐标变换的方式将复抗匹配器的阻抗表示在一个圆图上，方便工程师快速计算和优化电路。
二、史密斯圆图的原理
史密斯圆图的构建基于复平面的坐标转换技术，将复抗匹配器的阻抗表示在一个单位圆上。具体步骤如下：
1. 将复抗匹配器的阻抗表示为复平面上的点，以阻抗的实部和虚部作为横纵坐标。
2. 将复抗匹配器的阻抗归一化到一个标准的单位圆上，使得阻抗归一化到圆上的点表示为单位圆上的点。
3. 在单位圆上绘制一系列等效电阻德曼圆，并标记常用的阻抗值。这些等效电阻德曼圆的半径是固定的，通过变换得到的阻抗点在不同等效电阻德曼圆上的位置。
4. 通过在复平面上作圆的平移和旋转操作，将复抗匹配器的阻抗点转换成单位圆上的点。
5. 将复抗匹配器转换后的阻抗点与等效电阻德曼圆上的点连接，得到史密斯圆图。
三、史密斯圆图的应用
1. 阻抗匹配
• 利用史密斯圆图可以方便地进行阻抗匹配的计算和设计。通过在史密斯圆图上移动阻抗点，可以得到与之匹配的负载阻抗或源阻抗。工程师可以根据需要，选择合适的匹配器或变换线来实现阻抗的最大传输。
2. 反射系数的计算
• 史密斯圆图也可以方便地计算反射系数。通过在史密斯圆图上读取阻抗点对应的反射系数，工程师可以快速了解电路中的反射情况，并根据需要进行相应的优化调整。 3. 变换线设计
• 史密斯圆图可以帮助工程师设计不同类型的变换线，如电阻性变换线、电容性变换线和电感性变换线。通过在史密斯圆图上进行阻抗点的变换，可以得到满足特定要求的变换线参数。
4. 频率扫描分析
• 在频率扫描分析中，史密斯圆图可以帮助工程师分析电路在不同频率下的阻抗变化情况。通过在史密斯圆图上绘制多个频率下的阻抗点，可以得到电路的频率响应特性。
5. 负载匹配
• 史密斯圆图也可以应用于负载匹配。通过在史密斯圆图上绘制负载阻抗曲线和源阻抗曲线，可以找到使得负载与源之间产生最小干扰的最佳匹配点。
