《简单控制系统的设计》教案

一、教学目标

1. 了解控制系统的基本概念和分类。

2. 掌握简单控制系统的设计方法和步骤。

3. 能够运用控制系统理论知识分析和解决实际问题。

二、教学内容

1. 控制系统的基本概念

控制系统的定义

控制系统的组成

控制系统的分类

2. 简单控制系统的设计方法

系统建模

系统稳定性分析

系统控制器设计

系统仿真与实验

3. 控制系统设计实例

线性控制器设计实例

非线性控制器设计实例

数字控制器设计实例

三、教学方法

1. 讲授法：讲解控制系统的基本概念、设计方法和实例。

2. 实践法：引导学生参与控制系统实验，提高实际操作能力。 3. 讨论法：组织学生分组讨论，促进互动交流。

四、教学准备

1. 教学PPT：制作控制系统基本概念、设计方法和实例的PPT。

2. 实验设备：控制系统实验装置。

3. 参考教材：控制系统相关教材和学术论文。

五、教学过程

1. 引入控制系统的基本概念，讲解控制系统的重要性。

2. 介绍控制系统的基本组成和分类，让学生了解控制系统的基本框架。

3. 讲解控制系统的设计方法，包括系统建模、稳定性分析、控制器设计等步骤。

4. 通过实例分析，让学生掌握控制系统设计的方法和技巧。

5. 组织学生进行实验操作，验证控制系统设计结果的正确性。

6. 引导学生进行分组讨论，分享控制系统设计的心得体会。

7. 总结本节课的内容，布置课后作业，巩固所学知识。

六、教学评估

1. 课堂讲解评估：通过观察学生的听课情况，了解学生对控制系统基本概念和设计方法的理解程度。

2. 实验操作评估：通过学生在实验过程中的操作表现，评价其对控制系统设计方法的掌握情况。

3. 课后作业评估：通过学生完成的课后作业，检验其对课堂所学知识的吸收和运用能力。 七、教学拓展

1. 控制系统在工程中的应用：介绍控制系统在工业、交通、医疗等领域的应用案例，让学生了解控制系统的实际价值。

《简单控制系统的设计》教案

一、教学目标

1. 让学生了解控制系统的概念，理解控制系统的基本组成部分及其作用。

2. 使学生掌握简单控制系统的设计方法，能够运用控制理论设计简单的控制系统。

3. 培养学生分析问题和解决问题的能力，提高学生的创新意识和实践能力。

二、教学内容

1. 控制系统的基本概念

介绍控制系统的定义、作用及其在工程应用中的重要性。

2. 控制系统的基本组成部分

讲解控制器、被控对象、反馈元件及输入输出设备等基本组成部分的功能和作用。

3. 简单控制系统的设计方法

介绍控制系统设计的基本原则，讲解系统稳定性、快速性、精确性等性能指标的确定方法。

4. 控制系统设计实例分析

分析典型的控制系统设计实例，如PID控制器设计、模糊控制器设计等，让学生学会运用所学知识解决实际问题。

5. 控制系统设计软件工具的使用

介绍常用的控制系统设计软件工具，如MATLAB/Simulink等，对学生进行上机操作训练。

三、教学方法

1. 讲授法：讲解控制系统的基本概念、基本组成部分和设计方法。 2. 案例分析法：分析典型的控制系统设计实例，让学生学会运用所学知识解决实际问题。

3. 实践操作法：使用控制系统设计软件工具进行实际操作，提高学生的实践能力。

四、教学环境

1. 教室：配备投影仪、计算机等教学设备，方便进行PPT讲解和案例分析。

2. 实验室：配备控制系统设计软件工具和相关实验设备，供学生进行实践操作。

五、教学评价

1. 课堂参与度：考察学生在课堂上的发言、提问等互动情况，评价学生的积极性和主动性。

2. 课后作业：布置相关的课后练习题，评价学生对知识点的掌握程度。

3. 实践操作：评价学生在实验室进行控制系统设计实践操作的表现，包括设计方案的合理性、操作的正确性等。

六、教学资源

1. 教材：《控制系统原理与应用》、《现代控制系统》等。

2. 课件：制作详细的PPT课件，用于辅助讲解和展示。

第1讲 绪论

主要内容：

1.1 计算机控制系统概述

控制对象的复杂化→控制系统的复杂化（多输入—多输出系统、非线性系统、时变和分布参数系统等等）→常规控制方法和手段难以实现→微型计算机的出现并应用于自动控制领域，使自动控制水平产生了巨大的飞跃。

自动控制是在非人工直接参与的前提下，应用自动控制装置自动地、有目的地控制设备和生产过程，使他们具有一定的状态和性能，完成相应的功能，实现预定的目标。

自动控制系统一般可以分为：开环控制系统和闭环控制系统两大类。

所定谓开环控制系统是指控制器按照先验的控制方案对对象或系统进行控制，使被控制的对象或系统能够按照约来运动或变化。如图1.1所示。

闭环控制系统是按照偏差进行的控制，较开环控制系统增加了一个比较环节和一个来自被控参数的反馈信号。

计算机控制系统的控制过程可简单地归纳为三个过程：

（1）信息的获取（2）信息的处理（3）信息的输出

1.2.2计算机控制系统的硬件组成

典型的计算机控制系统的硬件主要包括：计算机主机、过程控制通道、操作控制台和常用的外设，应该指出的是，随着计算机网络技术的快速发展，网络设备也成为计算机控制系统硬件不可少的一部分。

1. 主机

主机是指我们用于控制的计算机，它主要由CPU、存储器和接口三大部分组成，是整个系统的核心。 目前使用的主机有：单片机、PLC、工业PC等。

它主要完成数据和程序的存取、程序的执行、控制外部设备和过程通道中的设备的工作，实现对被控对象的控制，实现人机对话和网络通信。

由于CPU技术的发展和广泛应用及网络技术的发展和广泛应用，主机还要完成对一些含CPU设备和网络设备的控制。

2 过程控制通道

过程控制通道是被控对象与主机进行信息交换的通道，根据信号的方向和形式，过程控制通道又可分为：（1）模拟量输入通（2）模拟量输出通道（3）数字量输入通道（4）数字量输出通道

3. 操作控制台

操作控制台是计算机控制系统人机交互的关键设备。通过操作控制台，操作人员可以及时了解被控对象的运行状态，运行参数；对控制系统发出各种控制的操作命令，并且通过操作控制台还可以修改控制方案和程序。

第五章 单回路控制系统设计

 本章提要

1. 过程控制系统设计概述

2. 单回路控制系统方案设计

3. 单回路控制系统整定

4. 单回路控制系统投运

5. 单回路控制系统设计原则应用举例

 授课内容

第一节 过程控制系统设计概述

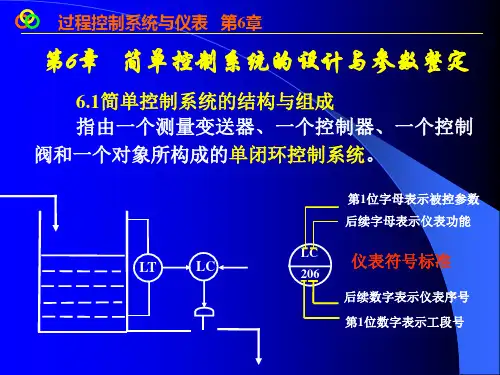

 单回路反馈控制系统---又称简单控制系统，是指由一个被控过程、一个检测变送器、一个控制器和一个执行器所组成的．对一个被控变量进行控制的单回路反馈闭环控制系统。

 单回路反馈控制系统组成方框图：

 简单控制系统是实现生产过程自动化的基本单元、其结构简单、投资少、易于调整和投运，能满足一般工业生产过程的控制要求、因此在工业生产小应用十分广泛，尤其适用于被控过程的纯滞后和惯性小、负荷和扰动变化比较平缓，或者控制质量要求不太高的场合。

 过程控制系统设计和应用的两个重要内容：控制方案的设计、调节器整定参数值的确定。

 过程控制系统设计的一般要求：

 过程控制系统是稳定的，且具有适当的稳定裕度。

 系统应是一个衰减振荡过程，但过渡过程时间要短，余差要小。

 过程控制系统设计的基本方法：

设计方法很多，主要有对数频率特性设计法、根轨迹设计法、系统参数优化的计算机辅助设计等。

 过程控制系统统设计步骤：

 建立被控过程的数学模型

 选择控制方案

 建立系统方框图 ２  进行系统静态、动态特性分析计算

 实验和仿真

 过程控制系统设计的主要内容：

 控制方案的设计：核心，包括合理选择被控参数和控制参数、信息的获取和变送、调节阀的选择、调节器控制规律及正、反作用方式的确定等。

 工程设计：包括仪表选型、控制室和仪表盘设计、仪表供电供气系统设计、信号及联锁保护系统设计等。

 工程安装和仪表调校

 调节器参数工程整定：保证系统运行在最佳状态。

第二节 单回路控制系统方案设计

1. 被控参数的选择

 选取被控参数的一般原则为：

 选择对产品的产量和质量、安全生产、经济运行和环境保护具有决定性作用的，可直接测量的工艺参数为被控参数。
