园林施工图纸绘制要求1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供依据,是指导园林土方工程施工的技术性文件。

竖向施工图主要包括平面图、断面图和做法说明等。

(二)绘制要求1.平面图(1) 图的比例尺为1:100~1:500。

(2) 画等高线。

设计地形和原地形的高程用等高线表示,等高距为0.25 --0.5 m。

水池池底高程若用等高线表示,水面要标出最低、最高及常水位。

(3) 标注高程。

标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

(4) 画出排水方向、雨水口位置。

必要时可增加土方调配图,方格为2m×2 m~l0 m×10 m,注明各方格交点原地面标高、设计标高及填挖高度,并列出土方平衡表。

2.断面图对于重点地区、坡度变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1:20--1:50。

3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等加以说明。

2、施工总平面图内容与用途,绘图要求:(一)内容与用途施工总平面图表示用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划的依据。

(二)绘图要求(1)图的比例尺为1:100~1:500。

(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。

坐标网格一般为2 m×2m--10 m×10 m,其方向尽量与测量坐标网格一致。

(3)图中要注明基准点、基准线。

基准点要同时注明标高。

(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的标高,它们的衔接部分亦要做相应的标注。

3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样,它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

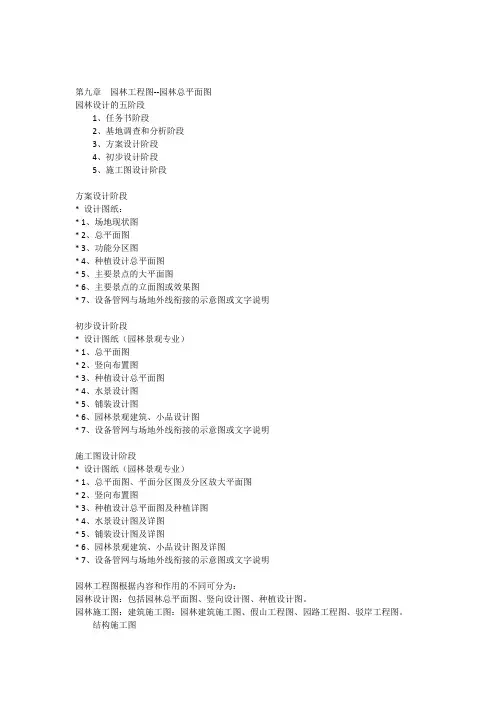

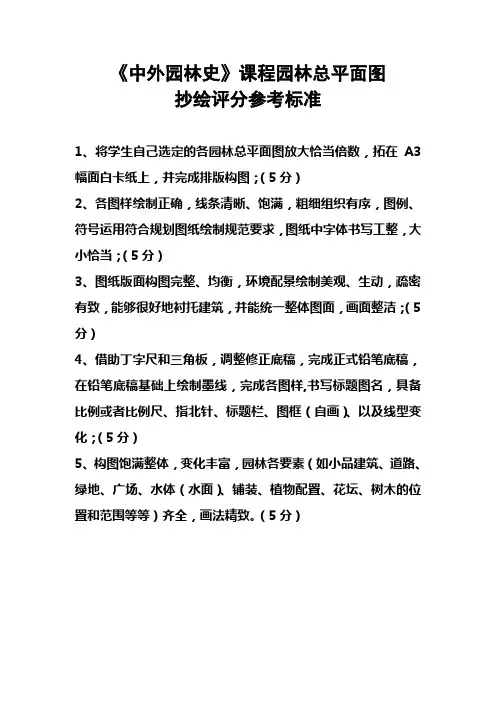

《中外园林史》课程园林总平面图
抄绘评分参考标准
1、将学生自己选定的各园林总平面图放大恰当倍数，拓在A3幅面白卡纸上，并完成排版构图；（5分）
2、各图样绘制正确，线条清晰、饱满，粗细组织有序，图例、符号运用符合规划图纸绘制规范要求，图纸中字体书写工整，大小恰当；（5分）
3、图纸版面构图完整、均衡，环境配景绘制美观、生动，疏密有致，能够很好地衬托建筑，并能统一整体图面，画面整洁；（5分）
4、借助丁字尺和三角板，调整修正底稿，完成正式铅笔底稿，在铅笔底稿基础上绘制墨线，完成各图样,书写标题图名，具备比例或者比例尺、指北针、标题栏、图框（自画）、以及线型变化；（5分）
5、构图饱满整体，变化丰富，园林各要素（如小品建筑、道路、绿地、广场、水体（水面）、铺装、植物配置、花坛、树木的位置和范围等等）齐全，画法精致。

（5分）。

绪论什么是园林：在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

什么是园林制图：园林制图是介绍园林图怎样绘制和识读规律的一门课程。

学习园林制图的目的：学习园林制图，就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定，掌握园林工程图的内容，具有识读和绘制园林工程图的能力。

第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。

A0〜A3图纸有横式和立式两种幅面形式；A4 图纸常用立式幅面形式。

2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型：实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求：书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。

2、字体种类：长仿宋字、黑体字3、汉字的规格。

汉字的规格指汉字的大小，即字高。

如5号字，表示的是字高为5mm的字；常用的字号有3.5、5、7、10、14、20。

四、比例比例的注写平面图7；7。

0 （6）...--------- 1：20五、尺寸标注1、线段的尺寸标注：包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影？什么是投影法？投影是根据产生影子的这种自然现象，对其加以抽象，假设物体是透明的，光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上，这些点和棱线的影子所构成的图形就称为投影。
