建筑电气工程节能设计及措施

医院建筑电气节能改造重点及措施

随着社会不断发展，节能环保意识日益提升。作为能源消耗大户之一的医院，开展节能工作是当前必须要考虑的问题。其中，电气节能改造工作是关键，本文将针对医院建筑电气节能改造重点及措施进行分析和讲解。

一、医院耗电设备分析

为了开展电气节能改造，首先需要了解医院的耗电情况。医院作为一个大型综合机构，主要耗电设备包括空调、照明、电梯、手术室用电设备及办公设备等。

其中，空调是医院最大的能耗设备之一，耗电量占据整个医院用电的比例超过40%。照明设备是医院第二大能耗设备，耗电量占比约为20%。电梯、手术室用电设备及办公设备的耗电量则比较小。

二、医院建筑电气节能改造重点

基于医院耗电设备分析，以及医院本身的特点，医院建筑电气节能改造的重点主要体现在以下几个方面。

1. 空调能耗控制

空调作为医院最大的能耗设备之一，开发出具有智能控制系统的供电方式是节能改造的重点。一方面，可采用自调节的恒温送风式空调系统，控制温度达到舒适值。另一方面，逐渐淘汰一次性使用的空调设备，转而使用高效节能空调设备，并适当对医院楼房的空调设备进行合理布局设计，以降低能耗。

2. 照明系统节能改造

医院作为一个24小时开放的机构，照明设备存在长时间工作的情况，因此照明设备的节能改造显得更加重要。常规的改造方法是替换为节能灯具、使用照度感应器和光照调节系统等设备，使得照明设备的工作时间与人员使用时间相匹配，做到人走灯灭。

3. 办公设备节能

办公设备的节能改造不但可以降低消耗的能源，还可以延长设备的寿命，减少设备更换的次数。 对于需要购置新设备的医院，应优先考虑使用符合能效标准的设备，以期达到节能目的。

三、医院建筑电气节能改造措施

通过以上分析，可以知道我们可以从以下几个方面进行医院建筑电气节能改造。 1. 合理布局设计

医院的空调、照明等设备的设计应考虑机房的位置，对于日照时间较长的房间要考虑适用于保证空调正常工作的优质窗帘，或在窗户附近添加遮阳板。通过合理设计和规划，可以减少能源消耗。

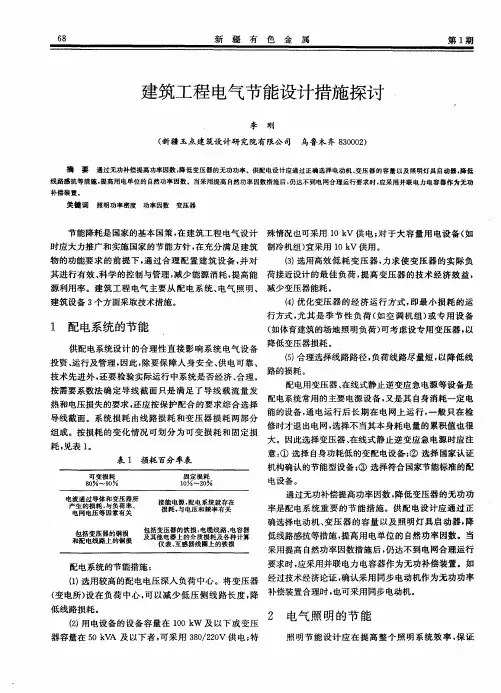

６８　新疆有色金属　第１期　建筑工程电气节能设计措施探讨　李　刚　（新疆玉点建筑设计研究院有限公司　鸟鲁木齐８３０００２）　摘　要　通过无功补偿提高功率因数，降低变压器的无功功率。供配电设计应通过正确选择电动机、变压器的容量以及照明灯具启动器，降低　线路感抗等措施・提高用电单位的自然功率因数。当采用提高自然功率因数措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功　补偿装置。　关键词　照明功率密度功率因数变压器　节能降耗是国家的基本国策，在建筑工程电气设计　时应大力推广和实施国家的节能方针，在充分满足建筑　物的功能要求的前提下，通过合理配置建筑设备，并对　其进行有效、科学的控制与管理，减少能源消耗，提高能　源利用率。建筑工程电气主要从配电系统、电气照明、　建筑设备３个方面采取技术措施。　１配电系统的节能　供配电系统设计的合理性直接影响系统电气设备　投资、运行及管理，因此，除要保障人身安全、供电可靠、　技术先进外，还要检验实际运行中系统是否经济、合理。　按需要系数法确定导线截面只是满足了导线载流量发　热和电压损失的要求，还应按保护配合的要求综合选择　导线截面。系统损耗由线路损耗和变压器损耗两部分　组成。按损耗的变化情况可划分为可变损耗和固定损　耗，见表１。　表１损耗百分率表　可变损耗　固定损耗　８０　～９０　１０％～２０　电　碧　曩　所　接能电源，配电系统就存在　２　鲁霎羹耋、　写　箸　电网电压等因素有关　’　”　彗警　謦　２｝热爰羹　善冀　嚣莽　赣　喜弃凳　和配电线路上的铜损　羔　ｌｌ　弱。。丹　配电系统的节能措施：　（１）选用较高的配电电压深入负荷中心。将变压器　（变电所）设在负荷中心，可以减少低压侧线路长度，降　低线路损耗。　（２）用电设备的设备容量在１００　ｌ【Ｗ及以下或变压　器容量在５Ｏ　ｌ【ＶＡ及以下者，可采用３８Ｏ／２２ＯＶ供电；特　殊情况也可采用１０　ｋＶ供电；对于大容量用电设备（如　制冷机组）宜采用１０　ｋＶ供用。　（３）选用高效低耗变压器，力求使变压器的实际负　荷接近设计的最佳负荷，提高变压器的技术经济效益，　减少变压器能耗。　（４）优化变压器的经济运行方式，即最小损耗的运　行方式，尤其是季节性负荷（如空调机组）或专用设备　（如体育建筑的场地照明负荷）可考虑设专用变压器，以　降低变压器损耗。　（５）合理选择线路路径，负荷线路尽量短，以降低线　路的损耗。　配电用变压器、在线式静止逆变应急电源等设备是　配电系统常用的主要电源设备，又是其自身消耗一定电　能的设备，通电运行后长期在电网上运行，一般只在检　修时才退出电网，选择不当其本身耗电量的累积值也很　大。因此选择变压器、在线式静止逆变应急电源时应注　意：①选择自身功耗低的变配电设备；②选择国家认证　机构确认的节能型设备；③选择符合国家节能标准的配　电设备。　通过无功补偿提高功率因数，降低变压器的无功功　率是配电系统重要的节能措施。供配电设计应通过正　确选择电动机、变压器的容量以及照明灯具启动器，降　低线路感抗等措施，提高用电单位的自然功率因数。当　采用提高自然功率因数措施后，仍达不到电网合理运行　要求时，应采用并联电力电容器作为无功补偿装置。如　经过技术经济论证，确认采用同步电动机作为无功功率　补偿装置合理时，也可采用同步电动机。　２电气照明的节能　

建筑电气节能设计

新疆 乌鲁木齐 830000

摘要：建筑电气的节能设计将对其后期的使用效率和质量产生很大的影响。因此，建筑电气节能设计人员需要重视电气节能设计，提高对电气节能设计的认识，遵循电气节能设计的原则，使节能理念真正贯穿于整个建筑电气系统，为以后的建筑使用提供了更方便的条件和基础。

关键词：建筑电气；节能设计；措施

建筑电气是整个建筑工程能耗的重要组成部分。技术人员和施工人员要结合节能环保理念，加强整个电气设备节能设计的合理应用，确保用电过程中能源问题的控制，为中国现代建筑业与生态环境的和谐发展打下良好的基础。

1 建筑电气节能设计的意义及设计原则

1.1建筑电气节能设计的意义和价值

建筑电气节能设计可以更好地优化建筑对象中各种电气设备的配置，合理设置各种电气设备，充分发挥各种电气设备的价值和作用。为了避免过分追求功能要求，真正实现科学、高效、节能，设计人员需要合理设置各种电气设备的能耗水平。在建筑电气节能设计过程中，设计师需要对对比度、色温、显色指数等进行合理的设计和控制。此外，在选择节能电气设备时，相关人员还应全面分析和综合考虑这些设备的性能、运行原理和运行效果，注重节能设计和节能，以实现节能。减排和低碳发展。这一措施可以更好地保障国家能源安全，提高人民生活质量，促进科学设计的发展，对整个国家的发展和社会的进步起到重要的作用和价值。

1.2建筑电气节能设计原则 （1）满足建筑功能的原则。建筑电气节能设计应满足建筑功能的实际需要，即满足不同的照度、色温和显色指数，这些标准应与建筑照明、其他风量、温度等因素相一致，以便更好地实现使用安全，舒适和健康的建筑电气。

（2）符合经济效益的原则。现阶段，中国国情倡导节能减排和绿色环保。因此，在建筑电气设计过程中，设计师应根据国情的发展，从经济效益的角度，合理投入资源，真正实现能源的经济利用；对于不需要增加的部分，应避免投资，降低投入成本，加快成本回收，真正实现经济效益。

建筑电气设计的优化措施

随着社会经济的不断发展和人们生活水平的日益提高，建筑行业对电气设计的要求也越来越高。建筑电气设计不仅要满足基本的照明、供电等功能需求，还要注重节能、环保、安全和智能化等方面的要求。为了提高建筑电气设计的质量和水平，需要采取一系列的优化措施。

一、合理规划供配电系统

供配电系统是建筑电气设计的核心部分，其合理性直接影响到整个建筑的电气运行效率和安全性。在设计供配电系统时，应根据建筑的规模、用途、负荷特性等因素，合理确定供电电压等级、电源进线方式和变压器容量。

对于大型商业建筑或高层建筑，应优先采用 10kV 及以上的高压供电，以减少线路损耗和提高供电可靠性。同时，应根据负荷分布情况，合理设置变配电室的位置，尽量缩短供电半径，降低线路压降。

在选择变压器容量时，应充分考虑建筑的未来发展和负荷增长情况，避免变压器容量过大或过小。一般来说，变压器的负载率应控制在

70%～85%之间，以提高变压器的运行效率。

二、优化照明系统设计 照明系统是建筑电气设计中不可或缺的一部分，其设计质量直接影响到人们的工作和生活环境。在优化照明系统设计时，应遵循节能、舒适、安全的原则。

首先，应根据不同的场所和功能需求，合理选择照明灯具的类型和照度标准。例如，在办公室、教室等场所，应采用高效节能的荧光灯或 LED 灯，并保证足够的照度和均匀度；在商场、展厅等场所，应采用显色性好、光色丰富的灯具，以营造良好的视觉效果。

其次，应合理布置照明灯具的位置和数量，避免照明死角和过度照明。可以采用分区控制、智能调光等技术手段，根据不同的时间段和使用场景，灵活调整照明亮度，以达到节能的目的。

此外，还应充分利用自然采光，通过合理的建筑设计和窗户布置，增加室内的自然采光量，减少人工照明的使用时间。

三、提高电气设备的节能性能

在建筑电气设计中，应选用节能型的电气设备，以降低能源消耗。例如，选用高效节能的电动机、风机、水泵等动力设备，采用变频调速技术，根据负荷变化自动调整设备的运行速度，提高设备的运行效率。
