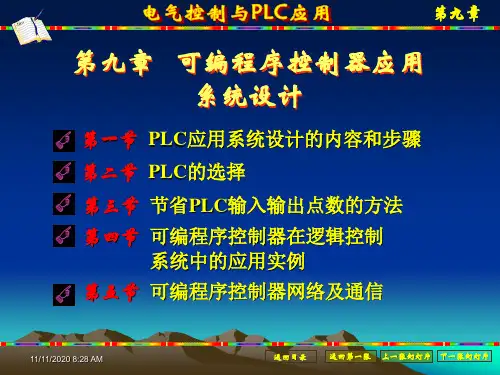

第九章可编程序控制器的应用系统设计(改)资料
- 格式:ppt
- 大小:3.20 MB
- 文档页数:92


可编程控制器应用复习题
1、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
答案: 正确
2、PLC具有模数转换和数模转换功能,完成对模拟量的控制与调节。
答案: 正确
3、PLC的扫描周期因程序的长度不同而不同。
答案: 正确
解析:
4、一般PLC均配置I/O电平转换,输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
答案: 正确
解析:
5、可编程序控制器程序的梯形图和功能块图都可以转换为语句表。
答案: 正确
解析:
6、在S7-300中,定时器区为512Byte,最多允许使用256个定时器。
答案: 正确
解析:
7、在循环程序处理过程中,CPU直接访问 I/O 模块中的输入地址区和输出地址区。
答案: 错误 8、PROFIBUS-DP是一种为速度而优化的协议,它是为了在PLC(DP主站)和分布式I/O(DP从站)之间的通信而特别设计的。
答案: 正确
9、MRES位置不能保持,将模式选择开关从STOP扳到MRES位置,可以复位存储器,使CPU回到初始状态。
答案: 正确
10、时基反映了定时器的分辨率,时基越小分辨率越高,定时的时间越短;时基越大,分辨率越高,定时的时间越长。
答案: 错误
11、只需要下载用户程序块,就可以访问仿真PLC的外设I/O存储区。
答案: 错误
12、两个转换一般用一个步将它们隔开,也可以直接相连。
答案: 错误
13、定时器分有1分,1秒,0.1秒,0.01秒等几种规格。
答案: 错误
14、在运行程序时,可编程主机必须在RUN位置。
答案: 正确
15、在写入程序时,可编程主机必须在STOP位置。
答案: 正确
16、定时器不管什么情况,置位后必须要复位。
答案: 错误
17、计数器不管什么情况,置位后必须还要复位。 答案: 正确
18、输出继电器必须要有一个硬接点。
答案: 正确
19、输出继电器有无数个软接点。
机电传动控制第五版课后答案--最全版
机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科,对于相关专业的学生和从业者来说,掌握这门课程的知识至关重要。而课后习题的答案则是检验学习成果、加深理解的重要工具。以下为您提供机电传动控制第五版的课后答案,希望能对您的学习有所帮助。
第一章 绪论
1、 机电传动控制的目的是什么?
答:机电传动控制的目的是将电能转变为机械能,实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求,以满足生产的需要,提高生产效率和产品质量。
2、 机电传动系统由哪些部分组成?
答:机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。电动机作为动力源,将电能转化为机械能;传动机构用于传递动力和改变运动形式;生产机械是工作对象;控制系统用于控制电动机的运行状态;电源则为整个系统提供电能。
3、 机电传动系统的运动方程式是什么?其含义是什么?
答:运动方程式为 T M T L = J(dω/dt) 。其中,T M 是电动机产生的电磁转矩,T L 是负载转矩,J 是转动惯量,ω 是角速度,dω/dt 是角加速度。该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系,当 T M > T L 时,系统加速;当 T M < T L 时,系统减速;当 T M = T L 时,系统以恒定速度运行。
第二章 机电传动系统的动力学基础
1、 为什么机电传动系统中一般需要考虑转动惯量的影响?
答:转动惯量反映了物体转动时惯性的大小。在机电传动系统中,由于电动机的转速变化会引起负载的惯性力和惯性转矩,转动惯量越大,系统的加速和减速过程就越困难,响应速度越慢。因此,在设计和分析机电传动系统时,需要考虑转动惯量的影响,以确保系统的性能和稳定性。
2、 多轴传动系统等效为单轴系统的原则是什么?
答:多轴传动系统等效为单轴系统的原则是:系统传递的功率不变,等效前后系统的动能相等。
1 第4章 可编程控制器梯形图程序设计方法
教学目的:
1.、熟练掌握可编程序控制器梯形图
2、熟练掌握可编程控制器继电-接触器控制与可编程控制转换
3、掌握可编程控制器梯形图的经验设计法
教学重点:
掌握可编程控制器梯形图的经验设计法
教学难点:
用可编程控制器梯形图的经验设计法设计程序
参考课时:
讲课8课时 实验2课时
说明:适当地增加与现代工业自动化有关联的事例
第一讲:
可编程控制器由于其应用方便,可靠性高,在各个行业,各个领域大量地应用着不同类型的可编程控制器。如何用可编程序控制器完成实际控制系统的应用设计,是每个从事电气自动化控制技术人员所面临的实际问题。在此,我们根据现学PLC的有关知识和可编程序控制器的工作特点和以往的经验。通过实例,提出PLC控制系统经验设计的基本原则和一般的设计步骤,以及实际应用时的注意事项。
一. 可编程控制器梯形图
可编程控制器梯形图中的某些元件沿用了继电器这一名称,如输入继电器、输出继电器、内部辅助继电器等,但它们不是真实的物理继电器(即硬件继电器),而是在软件中使用的编程元件。每一编程元件与可编程控制器存储器中元件映像寄存器的一个存储单元相对应。该存储单元如果为“1”状态,则表示梯形图中对应编程元件的线圈“通电”,其对应的动合触电接通,动断触点断开,称这种状态是该编程元件的“1”状态,或该编程元件ON(接通)。如果该存储单元为“O”状态,对应的编程元件的线圈和触点的状态与上述相反,称该编程元件为“O”状态,或该编程元件OFF(断开)。
梯形图两侧的垂直公共线称为公共母线(bus bar)。在编制中应按自上而下,从左到右的方式编。同时应注意如下几点: 2 1、注意适当的编程顺序可减少程序步。
1) 串联触点多的电路应尽量放在上部,例图4-1。
图4-1 梯形图
2) 并联触点多的电路应尽量靠近母线,例图4-2。
图4-2 梯形图
3) 在垂直方向的线上不能有触点,否则形成不能编程电路,需经过重新安排,如图4-3为重新安排不能编程电路。
第 1 页 共 12 页 国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案(试卷号:2471)
国家开放大学电大专科《可编程控制器应用》期末试题标准题库及答案(试卷号:2471)
盗传必究 一、填空题 1.可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统,通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。
2.按结构形式分类,PLC可分为整体式和模块式两种。
3. 电源模板用于对PLC内部电路供电。
4.PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段 5.可编程序控制器的程序由操作系统和用户程序两部分组成。
6.S7-200的CPU22X系列的PLC有三种类型的定时器,分别是通电延时定时器、保持型通电延时定时器和断电延时定时器 7.若加计数器的计数复位输入电路(R) 接通,计数器被复位,复位后其常开触点断开,常闭触点接通,当前值为0。(注:填写“接通”或“断开”)
8.全局数据(GD)通信方式以多点接口(MPD)分支网为基础,是为循环的传送少量数据而设计的。
9.可编程序控制器采用微处理器作为中央处理单元,可以对开关量(或逻辑量)进行控制,也可以对模拟量进行控制。
10. PLC具有逻辑运算功能,能够描述继电器触点的串联和并联 第 2 页 共 12 页 等各种连接。
11.按结构形式分类,PLC可分为整体式和模块式两种。
12. PLC重复执行输入采样阶段、程序执行阶段和输出刷新阶段三个阶段,每重复一次的时间称为一个扫描周期。
13.在S7中有三种计数器,分别是加计数器、减计数器和可逆计数器 14.通电延时定时器(TON)的输入(IN)电路断开时被复位,复位后其常开触点断开,常闭触点接通,当前值等于O。(注:填写“接通”或“断开”)
