GLUT函数说明

2010-07-18 16:13:17| 分类： Cg / GL | 标签： |字号大中小 订阅

GLUT函数说明

glut库下的所有函数

一、初始化

void glutInit(int* argc,char** argv)

这个函数用来初始化GLUT库。对应main函数的形式应是：int main(int argc,char* argv[]);

这个函数从main函数获取其两个参数。

void glutInitWindowSize(int width,int height);

void glutInitWindowPosition(int x,int y);

设置glut程序要产生的窗口的大小和位置（左上角）。以像素为单位。

void glutInitDisplayMode(unsigned int mode);

设置图形显示模式。参数mode的可选值为：

 GLUT_RGBA：当未指明GLUT-RGBA或GLUT-INDEX时，是默认使用的模式。表明欲建立RGBA模式的窗口。

 GLUT_RGB：与GLUT-RGBA作用相同。

 GLUT_INDEX：指明为颜色索引模式。

 GLUT_SINGLE：只使用单缓存

 GLUT_DOUBLE：使用双缓存。以避免把计算机作图的过程都表现出来，或者为了平滑地实现动画。

 GLUT_ACCUM：让窗口使用累加的缓存。

 GLUT_ALPHA：让颜色缓冲区使用alpha组件。

 GLUT_DEPTH：使用深度缓存。

 GLUT_STENCIL：使用模板缓存。

 GLUT_MULTISAMPLE：让窗口支持多例程。

 GLUT_STEREO：使窗口支持立体。

 GLUT_LUMINACE:luminance是亮度的意思。但是很遗憾，在多数OpenGL平台上，不被支持。

二、事件处理（Event Processing）

void glutMainLoop(void)

让glut程序进入事件循环。在一个glut程序中最多只能调用一次。一旦调用，会直到程序结束才返回。 三、窗口管理（Window Management）

int glutCreateWindow(char* name);

产生一个顶层的窗口。name 作为窗口的名字，也就是窗口标题栏显示的内容。

返回值是生成窗口的标记符，可用函数glutGetWindow()加以引用。

int glutCreateSubWindow(int win,int x,int y,int width,int height);

创建一个子窗口。win是其父窗口的标记符。x,y是相对父窗口的位移，以像素表示。

width,height是子窗口的宽和高。

void glutSetWindow(int win);

int glutGetWindow(void);

功能分别是：设置标记符为win的窗口为当前窗口；返回当前窗口的标记符。

void glutDestroyWindow(int win);

销毁以win标记的窗口。

void glutPostRedisplay(void);

将当前窗口打上标记，标记其需要再次显示。

void glutSwapBuffers(void);

当窗口模式为双缓存时，此函数的功能就是把后台缓存的内容交换到前台显示。当然，只有单缓存时，使用它的功能跟用glFlush()一样。

而使用双缓存是为了把完整图画一次性显示在窗口上，或者是为了实现动画。

void glutPositionWindow(int x,int y);

改变当前窗口的位置：当前窗口是顶层窗口时，x,y是相对于屏幕的的位移；当前窗口若是子窗口时，x,y是相对其父窗口原点的位移。

void glutReshapeWindow(int width,int height);

改变当前窗口的大小。

width,height是当前窗口新的宽度和高度值，当然只能是正值。

void glutFullscreen(void);

让当前窗口全屏显示。当前窗口是顶层窗口时才有效。

void glutPopWindow(void); void glutPushWindow(void);

对顶层窗口和子窗口均有效。改变当前窗口在栈中相对于其它窗口的次序。

void glutShowWindow(void);

void glutHideWindow(void);

void glutIconifyWindow(void);

这三个函数作用是改变当前窗口的显示状态。

 glutShowWindow让当前窗口可视（这时它还是可能被其它窗口挡住）。

 glutHideWindow让当前窗口成为不可视状态。

 glutIconifyWindow让当前窗口成为一个图标，也即是最小化。

void glutSetWindowTitle(char* name);

void glutSetIconTitle(char* name);

设置当前窗口（必须是顶层窗口）的标题和图标化时的标题。

void glutSetCursor(int cursor);

设置当前窗口的光标样式。

cursor可选值有许多：如GLUT_CURSOR_RIGHT_ARROW指向右边的光标，GLUT_CURSOR_LEFT_ARROW指向左边的光标，GLUT_CURSOR_INFO成为手状。

GLUT_CURSOR_DESTROY呈叉状，GLUT_CURSOR_HELP呈现问号的形状。等等。

四、窗口的覆盖管理

void glutEstablishOverlay(void);

对当前窗口创建覆盖图层。该覆盖图的模式由初始化显示模式函数glutDisplayMode()决定。

glutLayerGet(GLUT_OVERLAY_POSSIBLE)可用以设置对于当前窗口，是否允许产生由初始化显示模式函数规定其模式的覆盖图层。

void glutUserLayer(GLenum layer);

枚举量layer可选值为：GLUT_NORMAL,GLUT_OVERLAY.分别选取正常位平面或覆盖平面。

void glutRemoveLayer(void);

除去覆盖图。当没有覆盖图层时，调用这条语句也是安全的，这时系统不做任何事。

void glutPostOverlayRedisplay(void);

标记该覆盖图层为需要重新显示的状态。 void glutShowOverlay(void);

void glutHideOverlay(void);

显示当前窗口的覆盖图层；隐藏覆盖图层。这两条语句即时执行。注意一下，只有窗口可视时，使用glutShowOverlay才能使其覆盖图层可视。当窗口被其他窗口遮挡时，其覆盖图层也被遮挡从而不可视。

五、菜单管理

int glutCreateMenu(void (*func)(int value))

当点击菜单时,调用回调函数func，value为传递给回调函数的数值,它由所选择的菜单条目对应的整数值所决定。

这个函数创建一个新的弹出式菜单,并返回一个唯一的标识次菜单的整型标识符,并将新建的弹出菜单与func函数关联在一起,这样,当选择此菜单中的一个菜单条目时,调用回调函数func.

void glutSetMenu(int menu);

int glutGetMenu(void);

设置当前菜单;获取当前菜单的标识符

void glutDestroyMenu(int menu);

删除指定的菜单

void glutAddMenuEntry(char* name, int value);

添加一个菜单条目

void glutAddSubMenu(char* name, int menu);

在当前菜单的底部增加一个子菜单的触发条目

void glutChangeToMenuEntry(int entry, char* name, int value);

更改当前菜单中指定菜单项

void glutChangeToSubMenu(int entry, char* name, int menu);

将指定的当前菜单中菜单项变为子菜单触发条目

void glutRemoveMenuItem(int entry);

删除指定的菜单项

void glutAttachMenu(int button); void glutDetachMenu(int button);

把当前窗口的一个鼠标按键与当前菜单关联起来;解除鼠标按键与弹出式菜单的关联关系

六、注册回调

void glutDisplayFunc(void (*func)(void) );

为当前窗口设置显示回调函数

void glutOverlayDisplayFunc(void (*func)(void) );

注册当前窗口的重叠层的显示回调函数

void glutReshapeFunc(void (*Func)(int width, int height) );

指定当窗口的大小改变时调用的函数

void glutKeyboardFunc(void (*func) (unsigned char key, int x, int y) );

注册当前窗口的键盘回调函数

void glutMouseFunc(void (*func) (int button, int state, int x, int y));

注册当前窗口的鼠标回调函数

func为注册的鼠标回调函数,这个函数完成鼠标事件的处理

button为鼠标的按键,为以下定义的常量

GLUT_LEFT_BUTTON 鼠标左键

GLUT_MIDDLE_BUTTON 鼠标中键

GLUT_RIGHT_BUTTON 鼠标右键

state为鼠标按键的动作,为以下定义的常量

GLUT_UP 鼠标释放

GLUT_DOWN 鼠标按下

x,y为鼠标按下式,光标相对于窗口左上角的位置

void glutMotionFunc(void (*func)(int x, int y));

void glutPassiveMotionFunc(void (*func)(int x, int y));

合集下载

VB_Opengl函数整理

VB_Opengl函数整理

gluLookAt 函数详解

void gluLookAt(GLdouble eyex,GLdouble eyey,GLdouble eyez,

GLdouble centerx,GLdouble centery,GLdouble

centerz,

GLdouble upx,GLdouble upy,GLdouble upz);

该函数定义一个视图矩阵，并与当前矩阵相乘。

第一组eyex, eyey,eyez 相机在世界坐标的位置

第二组centerx,centery,centerz 相机镜头对准的物体在世界坐标的位置

第三组upx,upy,upz 相机向上的方向在世界坐标中的方向

你把相机想象成为你自己的脑袋：

第一组数据就是脑袋的位置

第二组数据就是眼睛看的物体的位置

第三组就是头顶朝向的方向（因为你可以歪着头看同一个物体）。

[cpp] view plaincopy

1. #include "stdafx.h"

2. #include

3. #include

4.

5. void init(void)

6. {

7. glClearColor (0.0, 0.0, 0.0, 0.0); //背景黑色

8. }

9.

10. void display(void) 11. {

12. glClear (GL_COLOR_BUFFER_BIT);

13. glColor3f (1.0, 1.0, 1.0); //画笔白色

14.

15. glLoadIdentity(); //加载单位矩阵

16.

17. gluLookAt(0.0,0.0,5.0, 0.0,0.0,0.0, 0.0,1.0,0.0);

glframebuffertexture2d用法

glframebuffertexture2d用法

第 1 页 共 3 页 glframebuffertexture2d用法

【实用版】

目录

1.GLFRAMEBUFFERTEXTURE2D 概述

2.GLFRAMEBUFFERTEXTURE2D 的参数

3.GLFRAMEBUFFERTEXTURE2D 的用法示例

4.GLFRAMEBUFFERTEXTURE2D 的错误处理

正文

【1.GLFRAMEBUFFERTEXTURE2D 概述】

GLframebuffertexture2d 是 OpenGL 中的一个函数，用于将纹理图像绑定到帧缓冲区。帧缓冲区是 OpenGL 中用于存储渲染到屏幕上的图像的缓冲区。纹理图像则是 OpenGL 中用于存储二维图像的资源。通过将纹理图像绑定到帧缓冲区，我们可以将纹理图像渲染到屏幕上。

【2.GLFRAMEBUFFERTEXTURE2D 的参数】

GLframebuffertexture2d 函数的参数包括以下几个：

- target：绑定纹理图像的帧缓冲区。

- texture：要绑定的纹理图像。

- level：纹理图像的哪个层级。

- border：纹理图像的边界模式。

【3.GLFRAMEBUFFERTEXTURE2D 的用法示例】

以下是一个使用 GLFRAMEBUFFERTEXTURE2D 函数的示例：

```c

#include 第 2 页 共 3 页 int main(int argc, char** argv)

{

// 初始化 OpenGL

glutInit(&argc, argv);

glutCreateWindow("GLFRAMEBUFFERTEXTURE2D Example");

glutDisplayFunc(draw);

glutMainLoop();

return 0;

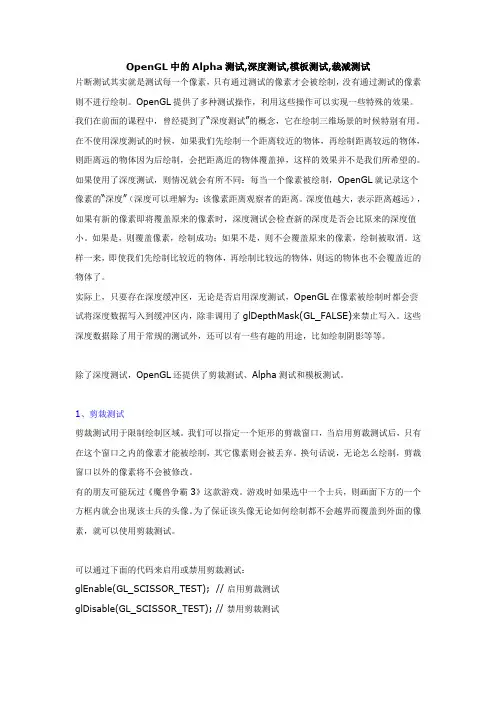

OpenGL中的Alpha测试

OpenGL中的Alpha测试

OpenGL中的Alpha测试,深度测试,模板测试,裁减测试

片断测试其实就是测试每一个像素，只有通过测试的像素才会被绘制，没有通过测试的像素则不进行绘制。OpenGL提供了多种测试操作，利用这些操作可以实现一些特殊的效果。

我们在前面的课程中，曾经提到了“深度测试”的概念，它在绘制三维场景的时候特别有用。在不使用深度测试的时候，如果我们先绘制一个距离较近的物体，再绘制距离较远的物体，则距离远的物体因为后绘制，会把距离近的物体覆盖掉，这样的效果并不是我们所希望的。

如果使用了深度测试，则情况就会有所不同：每当一个像素被绘制，OpenGL就记录这个像素的“深度”（深度可以理解为：该像素距离观察者的距离。深度值越大，表示距离越远），如果有新的像素即将覆盖原来的像素时，深度测试会检查新的深度是否会比原来的深度值小。如果是，则覆盖像素，绘制成功；如果不是，则不会覆盖原来的像素，绘制被取消。这样一来，即使我们先绘制比较近的物体，再绘制比较远的物体，则远的物体也不会覆盖近的物体了。

实际上，只要存在深度缓冲区，无论是否启用深度测试，OpenGL在像素被绘制时都会尝试将深度数据写入到缓冲区内，除非调用了glDepthMask(GL_FALSE)来禁止写入。这些深度数据除了用于常规的测试外，还可以有一些有趣的用途，比如绘制阴影等等。

除了深度测试，OpenGL还提供了剪裁测试、Alpha测试和模板测试。

1、剪裁测试

剪裁测试用于限制绘制区域。我们可以指定一个矩形的剪裁窗口，当启用剪裁测试后，只有在这个窗口之内的像素才能被绘制，其它像素则会被丢弃。换句话说，无论怎么绘制，剪裁窗口以外的像素将不会被修改。

有的朋友可能玩过《魔兽争霸3》这款游戏。游戏时如果选中一个士兵，则画面下方的一个方框内就会出现该士兵的头像。为了保证该头像无论如何绘制都不会越界而覆盖到外面的像素，就可以使用剪裁测试。

可以通过下面的代码来启用或禁用剪裁测试：

c语言编程3d太阳系

c语言编程3d太阳系

c语言编程3d太阳系

项目简介：使用 C++实现 OpenGL GLUT 实现一个简单的太阳系行星系统，将涉及一些三维图形技术的数学基础、OpenGL 里的三维坐标系、OpenGL 里的光照模型、GLUT 的键盘事件处理。 OpenGL 包含了很多渲染函数，但是他们的设计目的是独立于任何窗口系统或操作系统的。因此，它自身并没有包含创建打开窗口或者从键盘或鼠标读取时间的函数，甚至连最基本的显示窗口的功能都没有，所以单纯只使用 OpenGL 是完全不可能创建一个完整的图形程序的。并且绝大多数程序都需要与用户进行交互（响应键盘鼠标等操作）。GLUT 则提供了这一便利。

GLUT 其实是 OpenGL Utility Toolkit 的缩写，它是一个处理

OpenGL 程序的工具库，主要负责处理与底层操作系统的调用及 I/O操作。使用 GLUT 可以屏蔽掉底层操作系统 GUI 实现上的一些细节，仅使用 GLUT 的 API 即可跨平台的创建应用程序窗口、处理鼠标键盘事件等等。

整个天体系统中，他们都是一颗星球（Star），区别行星和恒星只需要通过它们是否具有父节点即可；其次，对于不同的星球而言，它们通常具有自身的材质，并且不同的材质会表现出自身是否发光，由此我们有了初步的对象模型。故我们将星球分为：普通能够自转并绕某个点公转的星球（Star）, 具有特殊材质的星球（Planet）, 能够发光的星球（LightPlanet）。

一、编程模型假设：

星球的运行轨道为圆形；

自转速度保持相同；

每次刷新绘制的时候假设时间经过了一天。

二、整体思路：

初始化 OpenGL 引擎, 实现 onDraw 和 onUpdate；

星球应该自己负责处理自己的属性、绕行关系、变换相关绘制，因此在设计星球的类时应该提供一个绘制 draw；；

星球也应该自己处理自己自转公转等更新显示的绘制，因此在设计星球类时候也应该提供一个更新方法 update；
