第十七章 非线性电路简介
17．1 基本概念
17．1．1 非线性元件与非线性电路
1． 非线性电阻
（1） 定义：线性电阻的电压、电流关系是iu平面上一条过原点的直线，否则称为非线性电阻，用函数)(iuu或)(uii来表示。
（2） 分类：根据电压与电流的函数关系，非线性电阻可以区别成:电压控制型（电流是电压的单值函数，简称压控型）、电流控制型（电压是电流的单值函数，简称流控型）、单调型（电压是电流的单调函数）。
2． 非线性电感
（1） 定义：线性电感的磁链、电流关系是i平面上一条过原点的直线，否则称为非线性电感，用函数)()(iii或来表示。
（2） 分类：根据磁链与电流的函数关系，非线性电感可以区别成：电源控制型（磁链是电流的单值函数，简称流控型）、磁链控制型（电流是磁链的单值函数，简称链控型）、
单调型（磁链是电流的单调函数）。
3． 非线性电容
（1） 定义：线性电容的电荷、电压关系是uq平面上一条过原点的直线，否则称为非线性电容，用函数)()(quuuqq或来表示。
（2） 分类：根据电荷与电压的函数关系，非线性电容可以区别成：电压控制型（电荷是电压的单值函数，简称压控制）、电荷控制型（电压是电荷的单值函数，简称荷控制）、单调型（电荷是电压的单调函数）。
4． 非线性电路及其工作点
用非线性方程描述的电路称为非线性电路，通常是指含有非线性元件的电路；不含动态元件的非线性电路称为非线性电阻电路，描述非线性电阻电路的方程是非线性代数方程；含有动态元件的非线性电路称为非线性动态电路，描述非线性动态电路的方程是非线性微分方程。
工作点：非线性电路的直流解称为工作点，它对应特性曲线上的一个确定位置。
5． 非线性元件的静态参数和动态参数
（1） 静态参数：工作点与原点相连的直线的斜率，即：
静态电阻：)()(QiQuRQ，静态电感：)()(QiQLQ，静态电容：)()(QuQqCQ 。

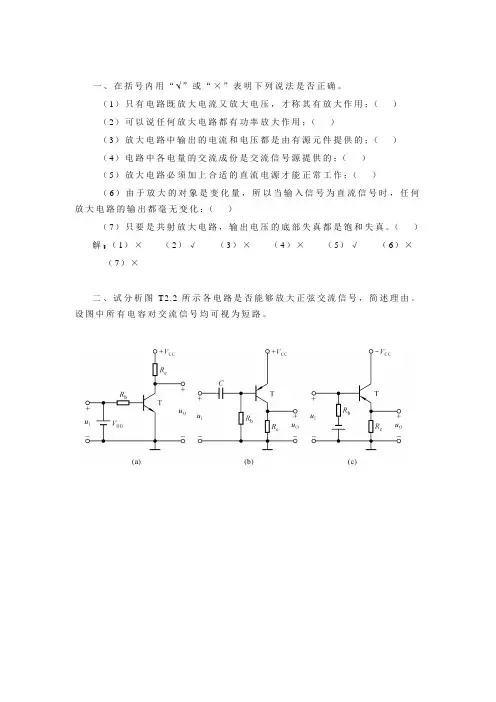

一、在括号内用“”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（ ）
（2）可以说任何放大电路都有功率放大作用；（ ）
（3）放大电路中输出的电流和电压都是由有源元件提供的；（ ）
（4）电路中各电量的交流成份是交流信号源提供的；（ ）
（5）放大电路必须加上合适的直流电源才能正常工作；（ ）
（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）
（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
（7）×
二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。
图T2.2
解：（a）不能。因为输入信号被VBB短路。
（b）可能。
（c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。晶体管将因发射结电压过大而损坏。
（e）不能。因为输入信号被C2短路。
（f）不能。因为输出信号被VCC短路，恒为零。
（g）可能。
（h）不合理。因为G-S间电压将大于零。
（i）不能。因为T截止。
三、在图T2.3所示电路中， 已知VCC＝12V，晶体管的＝100，'bR＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当iU＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则'bR 和RW之和Rb＝
≈
kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
（2）若测得输入电压有效值iU=5mV时，输出电压有效值'oU＝0.6V， 则电压放大倍数
线性电源电路设计基础
电源是电路的基础..好的电源也是好音响的必要条件.好的机子.电源部分的造
价占到整机造价的一半甚至更多.足以想象电源的重要.
电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低
功耗便携式的仪器设备中。本章讨论如何把交流电源变换为直流稳压电源，一般
直流电源由如下部分组成：整流电路是将工频交流电转为具有直流电成分的脉动
直流电。滤波电路是将脉动直流中的交流成分滤除，减少交流成分，增加直流成
分。 稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。 直
流电源的方框图如图15.01所示。
下图这个是实际电路的部分.
10.1.1.1 单相桥式整流电路
(1) 工作原理
单相桥式整流电路是最基本的将交流转换为直流的电路，其电路如图10.02（a）
所示。
在分析整流电路工作原理时，整流电路
中的二极管是作为开关运用，具有单向导电性。
10.02a
根据图10.02(a)的电路图可知： 当正半周时二极管D1、D3导通，在负载电阻
上得到正弦波的正半周。
当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。单相
桥式整流电路的波形图见图10.02(b)。
流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析。此时谐波分量中的二次谐波幅度最大，最低次谐波的幅值与平均值的比值称为脉动系数
S。
下面是整流二级管的图片..和整流全
桥
一、电容滤波电路
(1)滤波的基本概念
滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。电容器C对直流开
路，对交流阻抗小，所以C应该并联在负载两端。电感器L对直流阻抗小，对交
流阻抗大，因此L 应与负载串联。经过滤波电路后，既可保留直流分量、又可
滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善
了直流电压的质量。
（2）电容滤波电路
电子线路第四版线性部分-谢嘉奎-复习资料全
申明：本复习资料仅作为考试参考，不代表百分百会考本资料上的容。一、选择填空题
1、本征半导体：纯净的、不含杂质的半导体称为本征半导体。2、本征激发是半导体中产生自由的电子空穴对的条件。
3、N型半导体：本征半导体中掺入少量五价元素构成。
4、P型半导体：本征半导体中掺入少量三价元素构成。
5、PN结的基本特性：单向导电性（即正向导通，反向截止）。除了单向导电性外还有反向击穿特性、温度特性、电容特性。
6、PN结的伏安特性方程式：
正偏时：
反偏时：
其中：热电压
倍。
7、硅PN结：VD（on）=0.7V
锗PN结：VD（on）=0.3V
8、PN结的击穿特性：热击穿（二极管损坏，不可恢复），齐纳击穿（可恢复）。 9、PN结的电容特性：势垒电容、扩散电容。
10、三极管部结构特点：发射区掺杂浓度大；基区薄；集电结面积大。11、三极管的工作状态及其外部工作条件：
放大模式：发射结正偏，集电结反偏；
饱和形式：发射结正偏，集电结正偏；
≈26mV（室温）；温度每升高10℃，Is约增加一
截止模式：发射结反偏，集电结反偏。
12、三极管工作在放大模式下：
对NPN管各极电位间要求：Ve
对PNP管各极电位间要求：Ve>Vb>Vc
解：电压值都为正，可判断为NPN管；假设三极管工作在放大状态，根据电位间要求：Ve0.3V,由此可判断此三极管为NPN型三极管，且工作在放大状态，假设成立。
13、三极管静态工作点：IBQ、TCQ、VCEQ
14、公式：
15、三极管的三种组态：
16、混合Π型小号电路模型：
v
BEr be
i
BQ
i
E
v
BE
i
B
i
EQ
26 (1)r
e (1)
I
CQ
rce三极管输出电阻，数值较大。RL<< rce时，常忽略。
VA为厄尔利电压。题目中若给出VA，需计算rce，若没有给出，忽略rce。
17、相干例题见第二章PPT 页。
