拉线基础施工技术交底

  • 格式：doc
  • 大小：31.50 KB
  • 文档页数：5

美好的明天

word0

施工安全技术交底表

工程名称 京广线电气化改造接触网工程

施工区段 松林店站（不含）至柳辛庄站（含）区段

施工里程K64+100~K260+270

平南站（含）至局界区段

施工里程K277+840~K485+912

交底时间 2015年 月 日

技

术

交

底

内

容 拉线基础浇制施工（具体内容见附页）

拉线锚板埋设（具体内容见附页）

施工主要

注意事项 见附页

质量保证

措 施 见附页

安全防护

措 施 见附页

技术交底人 参加人员 见附表

说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份 ，交美好的明天

word1 底单位和接受交底单位各一份。

拉线基础浇注

一、拉线基础施工应满足以下要求：

1、本次工程设计的拉线基础为接触网下锚和中心锚结拉线基础。

2、基础构造见附图，若基础位于水沟处或路堑边时，要采用改移水沟或者浆砌片石保护基础。

3、混凝土等级采用情况为：接触网LXA2下锚拉线基础采用C25级混凝土，接触网中锚LXA1基础采用C25级混凝土。

（1）对基础所采用材料的质量要求为：水泥采用425号普通硅酸盐水泥，砂子采用中粗砂，石子采用20~40mm的坚硬碎石。

（2）制作一块施工标志牌，标注：材料名称及出产地、配合比标号，设置在明显处。

（3）钢筋骨架绑扎牢固，钢筋骨架在混凝土中保护层不小于75mm。

4、拉线基础面高出地面100mm。拉线基础散水坡的尺寸应符合设计要求，散水坡高50mm，散水坡顶距下锚拉环內沿的距离为80mm。

5、拉线基础位置应符合设计要求，如拉线基础位于水沟位置，须改移水沟。拉线环中心距锚柱中心的施工偏差为+200mm，拉线基础中心距线路中心的施工偏差为+100，0mm。

6、接触网下锚采用双拉，拉线棒焊接口朝下；接触网中锚采用单拉，拉线棒焊接口均朝下垂直地面。

7、接触网下锚锚坑开挖的尺寸分别为：基坑长1000mm ×宽1200mm

×深2500mm，采用锚环为φ30；接触网中锚锚坑开挖的尺寸分别为：锚坑长1000mm ×宽1200mm ×深2000mm，采用锚环为美好的明天

word2 φ25。

8、拉线与地面的夹角一般为45度，最大不超过60度。

9、当下锚角度为45度时，拉线基础中心至支柱中心的距离L以拉线基础构造图为准，拉线基础应在下锚方向的延长线上（如图一）。

10、灌注混泥土时，宜连续进行，如必须间断，对不掺外加剂的混泥土间歇时间不宜超过2小时。

11、基础浇灌采用磅枰计量，分别对砂子、石子、水进行计量,人工搅拌采用 “三三制”,先将计量后的砂子和水泥混合搅拌三次，然后加入计量后石子搅拌三次，再加入计量的水，然后再搅拌三次，直至搅拌均匀；将搅拌均匀的混凝土浇灌至基坑内，基础要一次浇灌成型。

拉线基础

转换柱 L

下锚支柱 拉环

,

锚支定位点

线路中心线

图一

每浇灌200mm厚混泥土要捣固一次，混凝土的捣固方法：采用机械捣固，机械捣固时，采用插入式振捣器，用“快插慢拔”的方式，以免形成空洞，保证混凝土振捣密实。

12、拉线基础每浇注每个单位工程做一组试验块（即每个区间、车站做一组试验块），做试验块须监理到场见证取样。 美好的明天

word3 13、拉线基础浇注或预制完后，应按要求进行养护。

14、关于冬季施工的几项注意规定：

14.1. 室外日平均气温连续5天低于5℃时，应采用冬季施工方法；

14.2.搅拌混凝土时，水、砂和石子应保持正温度，水、砂和石子及混凝土的最高允许温度符合规定，水泥不得加热，宜在使用前3～4天移入室内；

14.3.混凝土中可按有关规定掺添加剂，使混凝土早强、速凝或抗冻剂；

14.4.混凝土浇注完毕后，应全部用保温材料覆盖，内部温度应为正温度。

15、详细技术要求见下部工程施工表。

二、质量保证措施

1、严格审阅设计文件，理解设计意图，不让设计问题进入施工过程。

2、严格按设计文件、施工规范组织施工，严格工程质量检查，凡前道工序不满足施工规范和设计文件要求的严禁进入下道工序的施工。

3、加强技术基础工作，施工中认真执行“三检”制度（即工前、工中、工后检查），严格把好“五关”（即技术资料图纸复核、测量复核、技术交底、工程试验、隐蔽工程检查签证）。

4、严格执行ISO9001质量体系，一切工作在可控状态下运行，使施工的工作和过程有可追溯性，做到责任分明，有据可查，使施工不致遗漏或出错。

三、安全保证措施

1、严格执行既有线施工的有关规定，认真执行北京局的规定及要求,美好的明天

word4 不得在线路两侧进行交叉作业,若因实际需要交叉作业的情况,现场必须设置防护人员满足施工的需要。

2、基坑开挖后应立即进行灌注，若不能及时浇灌的要派人24小时不间断监护，确保列车和行人安全。

3、每个基坑开挖施工人员不得少于2人，有列车通过时，坑内不得有人。

4、距坑边2m不得堆放料具，向坑内递送料具时，应用绳索传递。

5、使用发电机、电振捣器前，必须对电气、开关、电源线的绝缘等部分检查，经过试运行合格后，方可使用。其外壳必须接地良好，振捣器的电线要随时调顺，不得扭结，压折或挂绕在身体和导电物上，移动时，不得硬拉电线，发现绝缘不良时，应立即停止使用。混凝土灌注时，坑内不得有人，待混凝土倒入后，方可下人捣固。

6、使用电动振捣器和搅拌机必须有专业人员负责，使用前应对机械进行检查，对所用电线进行安全检查。

合集下载

接触网基础施工技术交底

接触网基础施工技术交底

新建成都至贵阳铁路乐山至贵阳段

站前工程CGZQSG-6标段

接触网基础施工技术交底

(作业层)

四川公路桥梁建设集团有限公司

成贵铁路CGZQSG-6标段项目经理部二分部

二〇一六年七月 • 宜宾

三级技术交底记录表

记录号:

使用编号：

项目名称：

交底地点 时 间 年 月 日

交底单位 接受单位

主持人 主讲人（签字）

接受人（签字）：见附后签到表

交底内容:

一、适用范围及基础类型

本交底内容适用于成贵铁路6标二分部施工范围内（DK151+740-DK164+511）所有路基接触网支柱施工。

本标段施工范围内，路基接触网支柱基础分507-VI-3和507-VI-7两种形式，施工时分别参照《接触网支柱H型钢柱基础图成贵施网507-VI-3 H型钢柱A型法兰盘支柱钻孔基础构造图（二）》和《接触网支柱H型钢柱基础图成贵施网507-VI-7 H型钢柱B型法兰盘支柱钻孔基础构造图（二）》施工。拉线基础分为LZJ-1和LZJ-2两种形式，施工时分别参照《接触网拉线基础图成贵施网509-2 LZJ-1型下锚拉线基础构造图》和《接触网拉线基础图成贵施网509-3 LZJ-2型下锚拉线基础构造图》施工。

根据《铁路混凝土结构耐久性设计规范》TB10005-2010的规定，基础结构使用年限为60年，环境类别为碳化环境，作用等级为T2，安全等级为二级，结构重要性系数为1.0。基础抗震设防烈度为8度及以下。

建筑材料：基础：C30级混凝土；顶帽：C25级混凝土。钢筋：HPB300；地脚螺栓：Q345C。

二、施工流程

道路施工技术交底大全

道路施工技术交底大全

道路施工技术交底大全

施工准备

在施工前，需要进行技术准备和材料、机具准备。技术准备包括施工测量和熟悉道路做法。施工测量需要检测基础标高、道路宽度、标高、坡度是否满足设计要求。熟悉道路做法后，需要检查坡度是否与路面坡度一致，宽度应为道路宽度每测边加宽500mm，级配碎石应比道路每测边加宽200mm。

根据不同的道路类型，施工准备也有所不同。12m宽主道路需要下基层：200厚C25素混凝土，垫层：200厚级配碎石，素土夯实，压实系数不小于95%。8m宽临时施工道路需要上基层：200厚C30混凝土，配单层三级12@200双向钢筋，下基层：200厚C25素混凝土，垫层：200厚级配碎石，素土夯实，压实系数不小于95%。典礼区需要200厚级配碎石，摊平、夯实，素土夯实，压实系数不小于95%。典礼硬化区需要上基层：200厚C30混凝土，配单层三级12@200双向钢筋，下基层：200厚C25素混凝土，垫层：200厚级配碎石，素土夯实，压实系数不小于95%。道路两侧临时雨水明沟（宽400mm×深400mm）需要进行土方开挖及倒运到指定地点，100mm厚垫层浇筑，宽度为够宽400＋240=640，120砖侧壁砌筑，沟两侧共240mm，沟两侧及顶面抹灰。

材料、机具准备需要采用1～4cm级配碎石，碎石必须有合格证，回填前必须进行技术鉴定，合格后才能施工。碎石中不得含有草根、树枝、塑料袋等有机杂物及垃圾。主要机具包括打夯机、挖掘机、手推车、平头锹、2m靠尺、小线或细铅丝、钢尺等。

作业条件

在进行施工前，需要满足相应的手续已经完备，七通一平条件基本具备，所有的技术资料（如施工图、控制点测量成果图、审批过的施工组织设计）准备齐备，技术交底和安全交底工作已完成。

2.5 已到现场的劳动力、材料和设备满足开工条件。

2.6 在路基边缘钉上水平标高控制点，以设置控制铺筑厚度的标志。

2.7 完成了现场的降水措施。 2.8 铺筑前需要有关单位验收，包括水平标高、地质情况，并办理隐检手续。

基坑回填技术交底

基坑回填技术交底

基坑回填技术交底

一、工程概述

本次施工涉及的基坑位于_____（具体位置），其面积约为_____平方米，深度为_____米。该基坑主要用于_____（具体用途）的基础建设。

二、施工准备

1、 材料准备

回填土：优先选用原土，但应确保其土质良好，无杂物、淤泥等。如采用外购土，需进行土质检验，符合要求后方可使用。

级配砂石：若设计有要求，应准备相应规格的级配砂石。

2、 主要机具

装载机、挖掘机、自卸汽车等用于运输回填材料。

蛙式打夯机、振动平板夯等用于夯实回填土。

3、 作业条件

基坑内的积水、淤泥、杂物等已清理干净。

对地下隐蔽工程进行了验收，并办理了验收手续。

确定了土料含水量控制范围、虚铺厚度、压实遍数等参数。 三、施工工艺流程

1、 工艺流程

基底清理 → 检验土质 → 分层铺土、耙平 → 夯打密实 → 检验密实度 → 修整找平验收

2、 基底清理

人工配合机械将基底表面的浮土、垃圾、杂物等清理干净，确保基底平整、坚实。

3、 检验土质

对回填土的土质进行检验，主要检查土的含水量、颗粒大小、有无杂物等。土的最优含水量应通过试验确定，一般控制在 12% 15%之间。

4、 分层铺土、耙平

回填土应分层铺摊，每层虚铺厚度应根据土质、压实机具等确定，一般为 200 300mm。铺摊后用耙子将土耙平。

5、 夯打密实

采用蛙式打夯机、振动平板夯等机具进行夯实，夯实遍数应根据土质、压实机具等确定，一般不少于 3 遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

6、 检验密实度 回填土每层夯实后，应按规范规定进行环刀法取样，测定土的干密度，达到要求后，再进行上一层的铺土。

7、 修整找平验收

填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。

四、质量标准

1、 主控项目

回填土的土料必须符合设计要求或施工规范的规定。

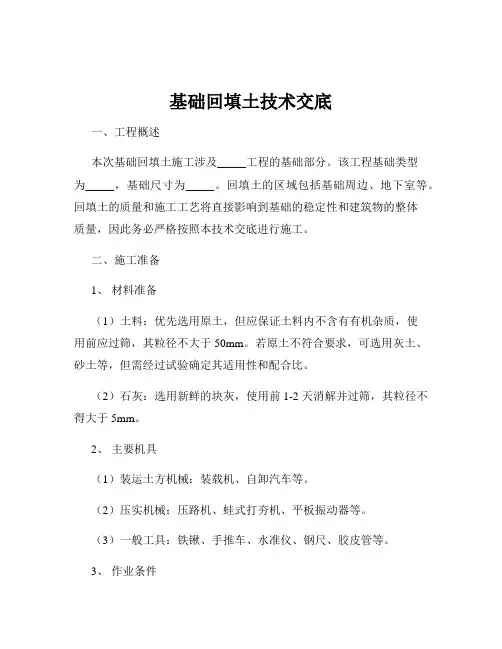

基础回填土技术交底
