定压系统膨胀罐选型计算实战

膨胀水箱的容积计算

膨胀水箱型式的分类：分开式和闭式

开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式

从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：

Vt =VsPPvvT2112131

Vt—膨胀水箱容积；m3

Vs —系统水容积，m3（参见下图1）

v1 —低温时水的比容，m3/Kg;

v2 —高温时水的比容，m3/Kg

α—线性膨胀系数；钢为11.7×106c1铜为17.1×106c1

△ T—水系统中最大温差：℃（一般为5）

P1—低温时水压力，Kpa

P2 —高温时水压力，Kpa

P1；P2的确定：

P1=箱体静压头+系统顶部的最小压力值

P2 =运行时最高压力

开式膨胀水箱容积计算方法： Vp=α△tVs

Vp---膨胀水箱有效容积，m3

α---水的体积膨胀系数，α=0.0006,1/℃

△t---系统内最大水温变化值，℃

Vs ---系统内的水容量，m3，即系统中管道和设备内总容水量（参看图一）

图一：水系统中总容量（L/m2空调面积）

系统形式 全空气系统 空气-水系统

供冷时 0.40~0.55

0.70~1.30

供热时 1．25~2.00 1.20~1.90

小心单位变换应把L换成m3

冷冻水系统的补水量（膨胀水箱）

水箱容积计算: Vp=a△tVsm3

Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3

a—水的体积膨胀系数，a=0.0006L/℃

△t—最大的水温变化值℃

Vs—系统内的水容量m3，即系统中管道和设备内总容水量

水系统中总容水量（L/m2建筑面积）

系统型式 全空气系统 空气-水空调系统

供冷时 0.40~0.55 0.70~1.30

供暖时 1.25~2.00 1.20~1.90

供暖系统： 当95-70°C供暖系统V=0.031Vc

当110-70°C供暖系统V=0.038Vc

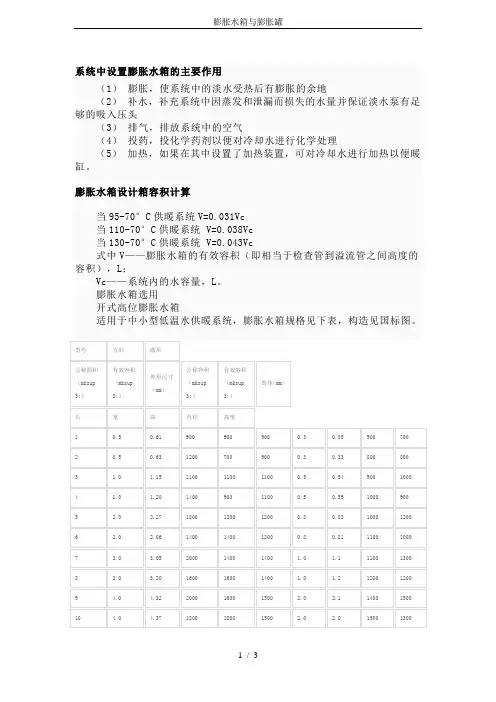

膨胀水箱与膨胀罐

1 / 3 系统中设置膨胀水箱的主要作用

（1） 膨胀，使系统中的淡水受热后有膨胀的余地

（2） 补水，补充系统中因蒸发和泄漏而损失的水量并保证淡水泵有足够的吸入压头

（3） 排气，排放系统中的空气

（4） 投药，投化学药剂以便对冷却水进行化学处理

（5） 加热，如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

膨胀水箱设计箱容积计算

当95-70°C供暖系统V=0.031Vc

当110-70°C供暖系统 V=0.038Vc

当130-70°C供暖系统 V=0.043Vc

式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；

Vc——系统内的水容量，L。

膨胀水箱选用

开式高位膨胀水箱

适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。

型号 方形 圆形

公称面积（m³） 有效容积（m³） 外形尺寸（mm） 公称容积（m³） 有效容积（m³） 筒体（mm）

长 宽 高 内径 高度

1 0.5 0.61 900 900 900 0.3 0.35 900 700

2 0.5 0.63 1200 700 900 0.3 0.33 800 800

3 1.0 1.15 1100 1100 1100 0.5 0.54 900 1000

4 1.0 1.20 1400 900 1100 0.5 0.59 1000 900

5 2.0 2.27 1800 1200 1200 0.8 0.83 1000 1200

6 2.0 2.06 1400 1400 1200 0.8 0.81 1100 1000

7 3.0 3.05 2000 1400 1400 1.0 1.1 1100 1300

8 3.0 3.20 1600 1600 1400 1.0 1.2 1200 1200

储气罐选型计算公式

摘要：

一、储气罐的作用和选型原则

二、储气罐选型计算公式

1.空压机排气量计算

2.储气罐容量计算

3.压力等级选择

三、膨胀罐选型计算公式

1.膨胀量计算

2.膨胀罐体积计算

3.安全阀起跳压力和预充压力确定

四、实际应用中的注意事项

正文：

一、储气罐的作用和选型原则

储气罐在压缩空气系统中的作用主要包括：储存压缩空气、稳定系统压力、减少空压机启停次数、冷却和除水。在选型时，应根据空压机排气量、终端用气压力等因素进行合理选择。一般来说，当用气负荷比较均衡或系统具有气量自动调节装置时，储气罐可以选择小一些；而当用气负荷频繁变化或瞬间用气量较大时，应选择大容量的储气罐。

二、储气罐选型计算公式

1.空压机排气量计算：空压机排气量是指在额定排气压力下，单位时间内排出的气体容积。通常用立方米/分钟（m/min）表示。

2.储气罐容量计算：根据经验数据，空气量和储气罐的容量的比为2-4比1。容量越大，通常比值越高。可以根据以下公式计算储气罐容量：

储气罐容量（m）= 空压机排气量（m/min）× 比值

3.压力等级选择：根据终端用气压力，选择合适的压力等级。一般来说，压力等级分为低压、中压和高压。低压容器适用于0.1-1.6MPa的压力范围，中压容器适用于1.6-10MPa的压力范围，高压容器适用于10MPa以上的压力范围。

三、膨胀罐选型计算公式

1.膨胀量计算：根据系统水容积和温度差，计算膨胀量。膨胀量等于系统水容积乘以温度差。

2.膨胀罐体积计算：根据膨胀量和安全阀的起跳压力、膨胀罐的预充压力，计算膨胀罐的体积。以下公式用于计算膨胀罐的体积：

膨胀罐体积（m）= 膨胀量（m）/（安全阀起跳压力（MPa）- 膨胀罐预充压力（MPa））

3.安全阀起跳压力和预充压力确定：根据系统最高工作压力，确定安全阀的起跳压力。预充压力通常为0.1-0.5MPa。

膨胀水箱的容积计算

膨胀水箱型式的分类：分开式和闭式

开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式

从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：

Vt =VsPPvvT2112131

Vt—膨胀水箱容积；m3

Vs —系统水容积，m3（参见下图1）

v1 —低温时水的比容，m3/Kg;

v2 —高温时水的比容，m3/Kg

α—线性膨胀系数；钢为11.7×106c1铜为17.1×106c1

△ T—水系统中最大温差：℃（一般为5）

P1—低温时水压力，Kpa

P2 —高温时水压力，Kpa

P1；P2的确定：

P1=箱体静压头+系统顶部的最小压力值

P2 =运行时最高压力

开式膨胀水箱容积计算方法： Vp=α△tVs

Vp---膨胀水箱有效容积，m3

α---水的体积膨胀系数，α=0.0006,1/℃

△t---系统内最大水温变化值，℃

Vs ---系统内的水容量，m3，即系统中管道和设备内总容水量（参看图一）

图一：水系统中总容量（L/m2空调面积）

系统形式 全空气系统 空气-水系统

供冷时 0.40~0.55

0.70~1.30

供热时 1．25~2.00 1.20~1.90

小心单位变换应把L换成m3

冷冻水系统的补水量（膨胀水箱）

水箱容积计算: Vp=a△tVsm3

Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3

a—水的体积膨胀系数，a=0.0006L/℃

△t—最大的水温变化值℃

Vs—系统内的水容量m3，即系统中管道和设备内总容水量

水系统中总容水量（L/m2建筑面积）

系统型式 全空气系统 空气-水空调系统

供冷时 0.40~0.55 0.70~1.30

供暖时 1.25~2.00 1.20~1.90

供暖系统： 当95-70°C供暖系统V=0.031Vc

当110-70°C供暖系统V=0.038Vc
