膨胀罐的安装

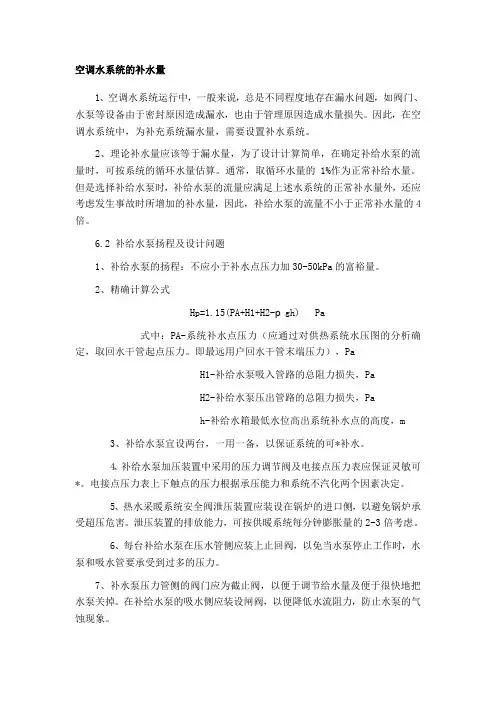

空调水系统的补水量1、空调水系统运行中，一般来说，总是不同程度地存在漏水问题，如阀门、水泵等设备由于密封原因造成漏水，也由于管理原因造成水量损失。

因此，在空调水系统中，为补充系统漏水量，需要设置补水系统。

2、理论补水量应该等于漏水量，为了设计计算简单，在确定补给水泵的流量时，可按系统的循环水量估算。

通常，取循环水量的1%作为正常补给水量。

但是选择补给水泵时，补给水泵的流量应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补水量，因此，补给水泵的流量不小于正常补水量的4倍。

6.2 补给水泵扬程及设计问题1、补给水泵的扬程：不应小于补水点压力加30-50kPa的富裕量。

2、精确计算公式Hp=1.15(PA+H1+H2-рgh) Pa式中：PA-系统补水点压力（应通过对供热系统水压图的分析确定，取回水干管起点压力。

即最远用户回水干管末端压力），PaH1-补给水泵吸入管路的总阻力损失，PaH2-补给水泵压出管路的总阻力损失，Pah-补给水箱最低水位高出系统补水点的高度，m3、补给水泵宜设两台，一用一备，以保证系统的可*补水。

4、补给水泵加压装置中采用的压力调节阀及电接点压力表应保证灵敏可*。

电接点压力表上下触点的压力根据承压能力和系统不汽化两个因素决定。

5、热水采暖系统安全阀泄压装置应装设在锅炉的进口侧，以避免锅炉承受超压危害。

泄压装置的排放能力，可按供暖系统每分钟膨胀量的2-3倍考虑。

6、每台补给水泵在压水管侧应装上止回阀，以免当水泵停止工作时，水泵和吸水管要承受到过多的压力。

7、补水泵压力管侧的阀门应为截止阀，以便于调节给水量及便于很快地把水泵关掉。

在补给水泵的吸水侧应装设闸阀，以便降低水流阻力，防止水泵的气蚀现象。

备注：补给水泵单台水量怎样选取，是否可以取系统循环水量的2%，两台一用一备，事故时两台同时开启。

6.3 补给水箱的选择及安装1、给水箱的容量及个数的确定。

1）补水箱的容积可按贮存1.0-1.5小时的补水量来确定。

住宅工程太阳能热水系统施工质量及控制要点摘要：我国早在十二五规划中，就提出可再生能源建筑的推广应用目标，太阳能热水系统就是一个典型代表。

文章共包括五个部分：第一部分指出太阳能热水系统的工艺原理和特点，以真空管式太阳能热水系统为例；第二部分介绍了几种常见的类型：集中集热+集中供热、集中集热+分户供热和分散集热+分户供热；第三部分阐述了住宅工程太阳能热水系统的施工技术，要点包括：安装集热器支架、安装集热器、安装系统管路、安装辅助设备和调试与验收；第四部分总结了施工过程的质量控制措施，主要从准备工作、产品选择、现场施工、验收等环节入手，第五部分结合工程实例进行分析，介绍了工程概况、系统设计、施工方案、运行效果以提高太阳能热水系统的施工质量。

在可再生能源的开发利用领域，太阳能是浓墨重彩的一笔，尤其在建筑节能方面应用广泛。

太阳能热水系统，是由太阳能集热器、储水保温水箱、管道保温系统、自动控制系统和其他外部设备组成，可将光能转化为热能，利用控制系统将热量传导至保温水箱中，将水加热后成为定量能源设备。

关键词：太阳能；热水系统；工艺原理；类型；施工技术；质量控制就目前而言，太阳能热水系统既能提供生产和生活热水，又能作为其他形式的冷热源，具有技术成熟、经济价值高的特点。

在住宅工程中，太阳能热水系统施工应注意哪些事项？如何进行质量控制？以下结合个人实践经验进行探讨。

1．太阳能热水系统的工艺原理和特点1.1 工艺原理以真空管式太阳能热水系统为例，真空玻璃集热管是核心元件，真空夹层设计可消除气体对流、降低传导热量的损耗；吸收涂层不仅有利于集热，而且能减小辐射热损，提高热量吸收效率。

其工艺原理介绍如下：①真空集热器的出口温度达到设定值，此时控制系统发出指令，水泵运行将热水排进储水箱内。

②真空集热器的水温降低后，控制系统发出指令，水泵停止运行，管道内的水排入储水箱。

③储水箱内水满后，通过溢流管储水箱内的水进入补水箱，储水箱内的水温继续升高。

膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。

膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵吸入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。

这样可让少量热水能缓慢地通过循环管和膨胀管流出水箱，以防水箱里的水冻结。

在重力循环中，循环管也接到供水干管上，也应与膨胀管保持一定的距离。

膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。

设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。

一般开式膨胀水箱内的水温不应超过95°C。

膨胀水箱的原理一般冷却系冷却液的流动是靠水泵的压力来实现的。

水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点或凹坑，缩短了叶轮和水套的使用寿命。

加装膨胀散热器中的蒸汽泡和水套中的蒸汽泡通过导管和进入膨胀水箱，从而使气水彻底分离。

由于膨胀水箱温度较低，进入的气体得到冷凝，一部分变成液体，重新进入水泵。

而积存在膨胀水箱液面上的气体起缓冲作用，使冷却系内压力保持稳定状态膨胀罐其中1HP（马力）= 0.75KW膨胀罐的选型、气压罐的选型、压力罐的选型-定压系统中膨胀罐的选型定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：Amax = 水泵的最大流量（L/min）Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）Ppre = 气压罐的预充压力（此处压力为绝对压力）V = 气压罐的体积。

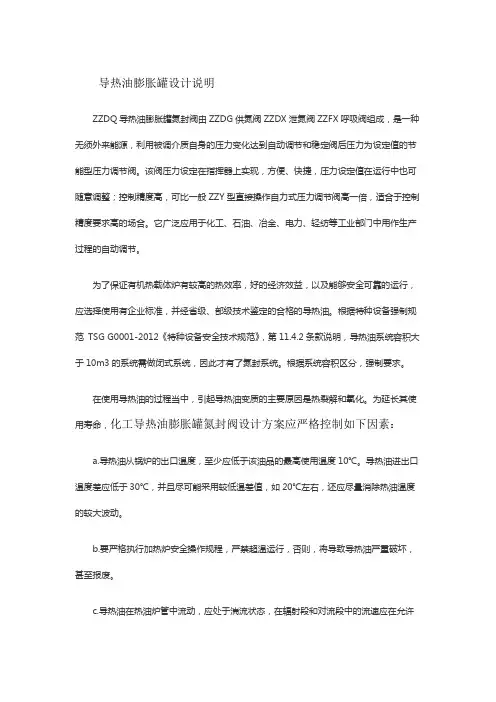

导热油膨胀罐设计说明ZZDQ导热油膨胀罐氮封阀由ZZDG供氮阀ZZDX泄氮阀ZZFX呼吸阀组成，是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。

该阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合。

它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。

为了保证有机热载体炉有较高的热效率，好的经济效益，以及能够安全可靠的运行，应选择使用有企业标准，并经省级、部级技术鉴定的合格的导热油。

根据特种设备强制规范TSG G0001-2012《特种设备安全技术规范》，第11.4.2条款说明，导热油系统容积大于10m3的系统需做闭式系统，因此才有了氮封系统。

根据系统容积区分，强制要求。

在使用导热油的过程当中，引起导热油变质的主要原因是热裂解和氧化。

为延长其使用寿命，化工导热油膨胀罐氮封阀设计方案应严格控制如下因素：a.导热油从锅炉的出口温度，至少应低于该油品的最高使用温度10℃。

导热油进出口温度差应低于30℃，并且尽可能采用较低温差值，如20℃左右，还应尽量消除热油温度的较大波动。

b.要严格执行加热炉安全操作规程，严禁超温运行，否则，将导致导热油严重破坏，甚至报废。

c.导热油在热油炉管中流动，应处于湍流状态，在辐射段和对流段中的流速应在允许的范围内。

d.膨胀槽（高位槽）的温度一般应低于80℃。

有的导热油还要求氮封，也可在膨胀槽排空管口附加液封装置。

总之，要避免油温较高时与空气直接接触而加速导热油氧化。

导热油氮封系统采用导热油氮气保护系统可以延长导热油寿命,可采用氮封阀控制安全可靠,用于导热油使用温度超过300度以上的用户.e.在整个导热油系统中，存在着阻力降问题（系统阻力降=热油炉内阻力降+用热设备阻力降）。

系统阻力降的大小，直接影响到加热炉炉管内导热油的流速，同时，也影响到进出口油的温差，也影响到热油泵功率的增加。

空调水系统的补水量1、空调水系统运行中，一般来说，总是不同程度地存在漏水问题，如阀门、水泵等设备由于密封原因造成漏水，也由于管理原因造成水量损失。

因此，在空调水系统中，为补充系统漏水量，需要设置补水系统。

2、理论补水量应该等于漏水量，为了设计计算简单，在确定补给水泵的流量时，可按系统的循环水量估算。

通常，取循环水量的1%作为正常补给水量。

但是选择补给水泵时，补给水泵的流量应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补水量，因此，补给水泵的流量不小于正常补水量的4倍。

6.2 补给水泵扬程及设计问题1、补给水泵的扬程：不应小于补水点压力加30-50kPa的富裕量。

2、精确计算公式Hp=1.15(PA+H1+H2-рgh) Pa式中：PA-系统补水点压力（应通过对供热系统水压图的分析确定，取回水干管起点压力。

即最远用户回水干管末端压力），PaH1-补给水泵吸入管路的总阻力损失，PaH2-补给水泵压出管路的总阻力损失，Pah-补给水箱最低水位高出系统补水点的高度，m3、补给水泵宜设两台，一用一备，以保证系统的可*补水。

4、补给水泵加压装置中采用的压力调节阀及电接点压力表应保证灵敏可*。

电接点压力表上下触点的压力根据承压能力和系统不汽化两个因素决定。

5、热水采暖系统安全阀泄压装置应装设在锅炉的进口侧，以避免锅炉承受超压危害。

泄压装置的排放能力，可按供暖系统每分钟膨胀量的2-3倍考虑。

6、每台补给水泵在压水管侧应装上止回阀，以免当水泵停止工作时，水泵和吸水管要承受到过多的压力。

7、补水泵压力管侧的阀门应为截止阀，以便于调节给水量及便于很快地把水泵关掉。

在补给水泵的吸水侧应装设闸阀，以便降低水流阻力，防止水泵的气蚀现象。

备注：补给水泵单台水量怎样选取，是否可以取系统循环水量的2%，两台一用一备，事故时两台同时开启。

6.3 补给水箱的选择及安装1、给水箱的容量及个数的确定。

1）补水箱的容积可按贮存1.0-1.5小时的补水量来确定。

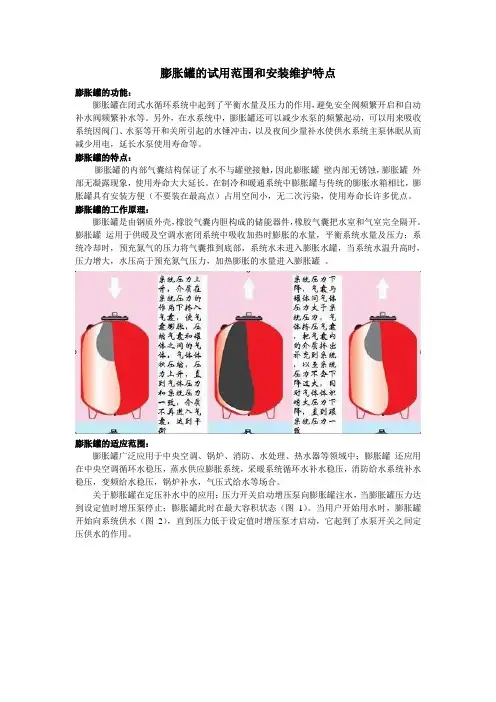

膨胀罐的试用范围和安装维护特点膨胀罐的功能：膨胀罐在闭式水循环系统中起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水等。

另外，在水系统中，膨胀罐还可以减少水泵的频繁起动，可以用来吸收系统因阀门、水泵等开和关所引起的水锤冲击，以及夜间少量补水使供水系统主泵休眠从而减少用电，延长水泵使用寿命等。

膨胀罐的特点：膨胀罐的内部气囊结构保证了水不与罐壁接触，因此膨胀罐壁内部无锈蚀，膨胀罐外部无凝露现象，使用寿命大大延长。

在制冷和暖通系统中膨胀罐与传统的膨胀水箱相比，膨胀罐具有安装方便（不要装在最高点）占用空间小，无二次污染，使用寿命长许多优点。

膨胀罐的工作原理：膨胀罐是由钢质外壳，橡胶气囊内胆构成的储能器件，橡胶气囊把水室和气室完全隔开。

膨胀罐运用于供暖及空调水密闭系统中吸收加热时膨胀的水量，平衡系统水量及压力；系统冷却时，预充氮气的压力将气囊推到底部，系统水未进入膨胀水罐，当系统水温升高时，压力增大，水压高于预充氮气压力，加热膨胀的水量进入膨胀罐。

膨胀罐的适应范围：膨胀罐广泛应用于中央空调、锅炉、消防、水处理、热水器等领域中；膨胀罐还应用在中央空调循环水稳压，蒸水供应膨胀系统，采暖系统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

关于膨胀罐在定压补水中的应用：压力开关启动增压泵向膨胀罐注水，当膨胀罐压力达到设定值时增压泵停止；膨胀罐此时在最大容积状态（图1）。

当用户开始用水时，膨胀罐开始向系统供水（图2），直到压力低于设定值时增压泵才启动，它起到了水泵开关之间定压供水的作用。

传统无囊式膨胀罐和隔膜式膨胀罐的最突出优点：膨胀罐是采用气囊式结构，与传统的隔膜式膨胀罐和无囊式膨胀罐有很大区别。

隔膜式膨胀罐是在罐中有个隔膜，通过膜的上下工作来吸收压力波动，罐子内部有一半是直接和水接触的。

有的生产厂家会在罐内壁喷涂防锈层，但是在最后焊接螺纹接口这个工序，焊接的高温会把防锈层破坏氧化，同时由于螺纹接口因为不能镀锌。

工作行为规范系列膨胀罐的安装和使用注意事项（标准、完整、实用、可修改）编号：FS-QG-36536膨胀罐的安装和使用注意事项Installation and use precautions for expansion tanks说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

膨胀罐的安装1.供暖系统膨胀罐一般安装在系统的回水端，35L及以下的膨胀罐一般可直接连到系统管道上，35L以上的膨胀罐自带三脚支架，避免膨胀罐在工作时进水和自重对系统管道产生较大的载荷，使用金属软管把膨胀罐连接到系统，埋地螺钉固定膨胀罐支脚，保证使用过程中的平稳；2.膨胀罐附近要安装安全阀，避免在系统压力异常的时候损坏膨胀罐和系统其他部件；3.膨胀罐要安装在便于检修的位置，100L及以上的膨胀罐顶部要安装自动排气阀，一边及时排出气囊内工作介质溢出的气体，提高膨胀罐的使用效率。

膨胀罐使用注意事项1.膨胀罐出厂是预充压力已设定，根据罐子的大小一般体积小于100L的膨胀罐预充压力为1.5bar，100L或以上的预充压力为2bar，用户若认为此压力不合适，可在供应商的指导下进行充/放气；2.测试膨胀罐气囊时建议直接用水压测试，严禁使用锐利的器件碰触气囊；3.若该膨胀罐是放在特殊场合，应告知供应商，以便有相关的膜体对应使用；4.膨胀罐的工作介质一般为水或者防冻液的混合物，其他介质需打电话咨询；5.膨胀罐应定期检查其预充压力，如果发现压力下降应及时补气，以免影响其正常使用；6.膨胀罐罐体标签上有注明工作温度和最大工作压力，严禁超出此范围使用。

7.应严格按公式来计算所需膨胀罐的大小，膨胀罐过小会引起安全阀的频繁起跳和自动补水阀的频繁补水；8.膨胀罐的最大工作压力跟其罐体上标注的预充压力一一对应，如果因使用需要改变了其预充压力，最大工作压力随之改变，基本遵循以下规律，预充压力减小，其最大工作压力随之减小，具体减小到多少要计算，预充压力增大其最大工作压力不变。

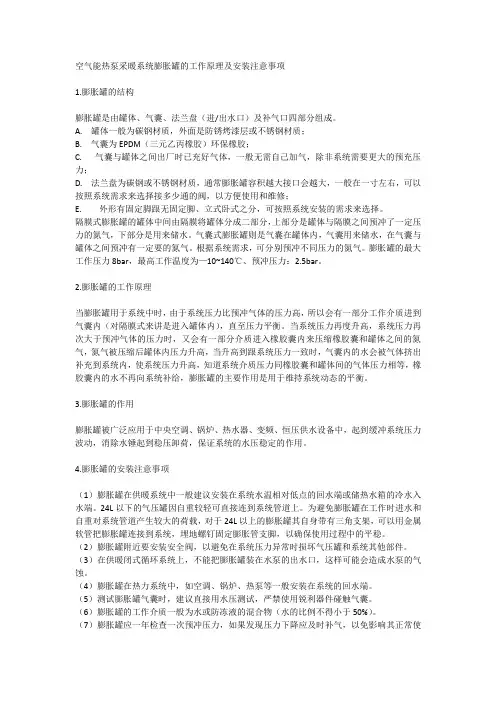

空气能热泵采暖系统膨胀罐的工作原理及安装注意事项1.膨胀罐的结构膨胀罐是由罐体、气囊、法兰盘（进/出水口）及补气口四部分组成。

A. 罐体一般为碳钢材质，外面是防锈烤漆层或不锈钢材质；B. 气囊为EPDM（三元乙丙橡胶）环保橡胶；C. 气囊与罐体之间出厂时已充好气体，一般无需自己加气，除非系统需要更大的预充压力；D. 法兰盘为碳钢或不锈钢材质，通常膨胀罐容积越大接口会越大，一般在一寸左右，可以按照系统需求来选择接多少通的阀，以方便使用和维修；E. 外形有固定脚跟无固定脚、立式卧式之分，可按照系统安装的需求来选择。

隔膜式膨胀罐的罐体中间由隔膜将罐体分成二部分，上部分是罐体与隔膜之间预冲了一定压力的氮气，下部分是用来储水。

气囊式膨胀罐则是气囊在罐体内，气囊用来储水，在气囊与罐体之间预冲有一定要的氮气。

根据系统需求，可分别预冲不同压力的氮气。

膨胀罐的最大工作压力8bar，最高工作温度为—10~140℃、预冲压力：2.5bar。

2.膨胀罐的工作原理当膨胀罐用于系统中时，由于系统压力比预冲气体的压力高，所以会有一部分工作介质进到气囊内（对隔膜式来讲是进入罐体内），直至压力平衡。

当系统压力再度升高，系统压力再次大于预冲气体的压力时，又会有一部分介质进入橡胶囊内来压缩橡胶囊和罐体之间的氮气，氮气被压缩后罐体内压力升高，当升高到跟系统压力一致时，气囊内的水会被气体挤出补充到系统内，使系统压力升高，知道系统介质压力同橡胶囊和罐体间的气体压力相等，橡胶囊内的水不再向系统补给，膨胀罐的主要作用是用于维持系统动态的平衡。

3.膨胀罐的作用膨胀罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，起到缓冲系统压力波动，消除水锤起到稳压卸荷，保证系统的水压稳定的作用。

4.膨胀罐的安装注意事项（1）膨胀罐在供暖系统中一般建议安装在系统水温相对低点的回水端或储热水箱的冷水入水端。

24L以下的气压罐因自重较轻可直接连到系统管道上。

囊式隔膜气压罐使用说明书凯泉泵业（集团）地址：市汶水路857号电报挂号：97036 服务：9 邮政编码：200436传真：56689999一、产品应用简介隔膜气压罐作为成套给水设备的一个组成部分，其基本作用为：1、气压供水即利用气压罐压缩空气的压力将罐贮存的水送入给水管网，气压罐的容积越大，气压供水的功能越强，也即在水泵停机时由气压罐供出的水量越多。

目前国外成套给水设备配套的气压罐容积趋于小型化，气压供水的功能越来越被弱化，主要是为了应付停泵期间的偶尔少量用水及正常的管网泄漏。

2、贮能停机保压即在水泵停机不用水期间，靠气压罐贮存的压力势能维持供水管网的压力，确保随时开龙头有水。

3、实现自动控制气压罐是实现自动控制功能不可缺少的设备，如果没有气压罐就无法用上下限压力来控制水泵的自动起停（水泵会在上下限压力控制下频繁起停振荡）。

隔膜气压罐在不同的应用场合又有其各自特殊的功能名称，例如在热水采暖系统中作为闭式膨胀罐（代替高位膨胀水箱），其作用之一是吸收热膨胀水量。

在消防给水设备中作为稳压罐，其作用之一是提供消防主泵启动过程中的消防水压和水量。

图一给出了隔膜气压罐在热水采暖系统中的应用示意及简单说明，气压罐在普通生活供水设备中的应用要更简单一些。

至于成套设备的安装、使用操作、设备调试请阅读成套设备供货商提供的产品使用说明书。

二、结构尺寸、性能参数及设计选用1、型号含义最高工作压力：0.6MPa罐体净高：2050mm罐体名义直径：1000mm罐体形式：L立式罐，W卧式罐隔膜气压罐代号2、性能参数SQL、SQW隔膜气压罐系列规格、性能参数祥见表一。

1212123、结构尺寸SQL、SQW隔膜气压罐系列产品的结构尺寸详见表二、表三及图三、图四。

4、设计选用方法在很多情况下气压罐的设计选用不需要很严格的设计计算，另外在不同的应用条件下，气压罐的性能参数差别也很大。

下面是从不同的侧重点考虑选用气压罐的方法（计算方法请参考建筑给水排水设计手册）。

膨胀罐的安装膨胀罐的安装：意大利阿酷斯坦膨胀罐按照以下几点来进行安装，就可避免一些由于膨胀罐安装不对而引起的麻烦，简单而且有效。

1、供暖系统中建议将膨胀罐安装在系统水温相对最低点地方，一般安装在系统的回水端，储热水箱的冷水入水端。

24L及24L以下的气压罐因自重较轻可直接连到系统管道上。

为避免膨胀罐在工作时进水和自重对系统管道产生较大的载荷，对于24L以上的膨胀罐其自身带有三脚支架，可用金属软管把膨胀罐连接到系统，埋地螺钉固定膨胀罐支脚，保证使用过程中的平稳、2、膨胀罐附近要安装安全阀，避免在系统压力异常的时候损坏气压罐和系统其他部件；3、在供暖和空调闭式循环系统上，不能把膨胀罐装在水泵的出水口，这样可能会造成水泵的气蚀。

4、膨胀罐在热力系统中如空调、锅炉、热泵等一般安装在系统的回水端。

膨胀罐的结构：意大利阿酷斯坦膨胀罐是由罐体、气囊、法兰盘（进/出水口)及补气口四部份组成。

1、罐体一般为碳钢材质，外面是防锈烤漆层，也有不锈钢材质的；2、气囊为EPDM环保橡胶（三元乙丙橡胶）；3、气囊与罐体之间的预充气体出厂时已充好，一般无需自己加气，除非你需要更大的预冲压力。

4、法兰盘一般也为碳钢材质，也有不锈钢材质的，通常膨胀罐容积越大接口会越大，一般在1寸左右，可以按照自己的需求来选择接多少通的阀，方便使用。

5、外形分带支脚跟不带支脚及立式与卧式之分，可按照自己安装的需求来选择。

对隔膜式膨胀罐来讲，罐体中间的隔膜将罐体分成二部分，一部分其罐体和隔膜之间预充有一定压力的氮气，另外一部分是用来储水。

而气囊式膨胀罐则是气囊在罐体内，气囊是用来储水，在气囊与罐体之间预冲有一定压力的氮气，根据自己的需求，可分别预冲不同压力的氮气，其气囊用来储水，达到介质水不与罐体接触，避免了罐体的损伤。

膨胀罐的技术参数：最大工作压力：8bar最高工作温度：-10-140℃预充压力：2.5bar膨胀罐的结构：罐体：碳钢法兰盘：碳钢镀锌气囊：EPDM（三元乙丙橡胶）颜色：白色膨胀罐工作原理：当膨胀罐用于系统中时，由于系统压力比预充气体的压力，所以会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到达到新的平衡，当系统压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

闭式循环水系统膨胀罐安装方案的选择朱机灵【摘要】分析了现有闭式循环水系统存在的问题,提出了安装膨胀罐的解决方案,并对3个方案进行了对比,最后选用了DCS控制的常压膨胀罐方案.该方案施工难度小,费用低,改造后达到了预期的效果.【期刊名称】《河南化工》【年(卷),期】2017(034)011【总页数】2页(P34-35)【关键词】闭式循环;常压;膨胀罐【作者】朱机灵【作者单位】中国石化中原油田天然气处理厂,河南濮阳 457061【正文语种】中文【中图分类】TQ051.1近年来，闭式循环水系统已在石化、冶金、天然气处理等领域得到了广泛应用，与开式循环水系统相比，闭式循环水系统具有节水、节能、减排及减少结垢等特点，延长了设备使用寿命。

但如果闭式循环水系统设计不合理，易造成排气不畅、水压升高，从而影响换热效果及设备安全。

本文以陕北某LNG工厂为例，分析闭式循环水系统存在问题，提出了解决方案。

某LNG工厂天然气液化能力为50×104 m3/d，采用闭式循环水系统为装置提供冷源。

闭式循环水系统用脱盐水作为冷却介质，分为内循环和外循环，工艺流程如图1所示。

内循环：冷却水由循环泵增压后，进入到装置区各换热用户(换热器)，吸收工艺热量后水温升高，进入凉水塔散热管，被管外的空气和喷淋水吸收热量，降温后又回到循环泵进口。

冷却水在闭式循环水系统中循环使用，基本上不损耗。

外循环：内循环水温高时，需开启喷淋泵对内循环散热管进行喷淋降温，水消耗量较大。

1.1 存在问题①凉水塔进出口温差为3 ℃，设计温差为8 ℃，说明换热效果较差。

②运行过程中，系统压力升高，影响系统平稳运行。

③凉水塔进出口压差为0.2 MPa，压差较大。

1.2 原因分析①循环水系统排气不彻底，残留有空气，聚积在凉水塔顶部，散热管束形成气堵，降低了换热面积，影响换热效果，同时造成凉水塔压差增大；②随着水温升高，空气和水都会膨胀，造成水压升高，需手动泄压。

.第一章安装规范安装准备提货检查所领取的天台式原配一体机规格型号和管路配件与提货单可否一致。

准备工具依照产品型号规格，准备所需工具，安装工具一般包括螺丝刀（平口、十字各一把），活口扳手两把（最大张口尺寸不小于 30㎜），呆扳手（ 10＊ 12、14＊ 12各两把），冲击钻一套（φ6㎜、φ 8㎜、φ 10㎜、φ 12㎜钻头各一个），水钻一把（φ 65㎜钻头一个），气焊枪一套，2电源插头插座及电源线（ Rvv3× 1mm）一套， 1米软管两根，注液塑料桶一个，指南针一个，米尺一个，工作布一块，铝塑管截管器、扩孔器各一个，美工刀，剪刀，剥线钳，压线钳各一把，热风枪一个，气泵一台，起鼓机，拉铆枪一把、铜管割刀、砂纸若干、焊锡膏、硼砂、铜焊条、注液泵（大于等于 3bar ）。

其他辅助工具如安全带、大绳、细绳、鞋套、梯子等，视本质情况而定。

装车运输由于要点部件为玻璃制品，面积较大，很简单破碎，所以任何一个动作都应充分考虑到产品的安全。

物料准备达成后装车，装车要依照“大不压小、重不压轻”的原则。

集热器装车时动作要轻，几个人同时抬起集热器时必然要用力均匀把集热器抬平，不能够使集热器扭动变形，以防伤害玻璃集热管，严禁推、拖、翻转，更不能够挤压、踩踏集热器。

在车上放稳，防范车急转弯时集热器翻倒，尔后抬装水箱，管路配件及附件，各种工具。

确定安装地址到达用户家里后，第一让用户查察型号、规格可否与购买的一致，将主机外包装箱上的型号表记指给客户看清，并开箱验机。

确认完产品后，查察用户天台的结构型式，确认主机和管路配件。

第一确认集热器地址，一般原则是朝向正南，前面无遮挡物（高层或楼距较小的小区，要考虑前面楼房在一年四时对本楼房的遮挡情况），天台的外墙足以承受集热器的重量。

其次确认水箱安装地址，水箱地址一般凑近墙角，综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离，使安装管路尽量短，并且水箱地址有利于管路走向，管路安装原则：横平竖直。
