M3.M4.M5翻孔标准

M3螺纹孔规格

1. 简介

螺纹孔是一种常用于连接零件的孔，它具有一定的规格和尺寸要求。M3螺纹孔是指内径为3毫米的螺纹孔，它通常用来安装直径为3毫米的螺钉或螺栓。

2. 规格要求

M3螺纹孔的规格要求包括以下几个方面：

2.1 螺距

M3螺纹孔的螺距是0.5毫米，即每个螺纹之间的距离为0.5毫米。这意味着在每个毫米长度上有2个完整的螺纹。

2.2 螺纹类型

M3螺纹孔采用公制粗牙型号（Coarse Thread），也称为M系列标准牙型。这种牙型适用于大多数机械装配和工程应用。

2.3 螺钉直径

M3螺纹孔适用于直径为3毫米的螺钉或螺栓。这意味着在安装时需要使用直径为3毫米的工具。

2.4 材料硬度

根据应用需求，M3螺纹孔的材料硬度可以有所不同。通常情况下，它们适用于中等强度的材料，如一般钢材。

2.5 孔深

M3螺纹孔的孔深没有固定要求，可以根据具体应用来确定。通常情况下，孔深足够容纳螺钉或螺栓的长度即可。

3. 加工方法

为了满足M3螺纹孔的规格要求，可以采用以下几种加工方法：

3.1 钻孔法

首先，在工件上进行直径为3毫米的钻孔。然后使用螺纹攻丝刀对钻孔进行攻丝操作，以形成M3螺纹孔。 3.2 铣削法

使用刀具进行铣削操作，在工件上制作出直径为3毫米的凹槽。然后使用螺纹攻丝刀对凹槽进行攻丝操作，形成M3螺纹孔。

3.3 冷镦法

通过冷镦机械设备，在工件上施加压力和旋转力，并利用金属塑性变形原理，形成M3螺纹孔。

4. 应用领域

M3螺纹孔广泛应用于各种机械装配和工程应用中，例如：

• 电子设备：用于固定电路板和其他电子部件。

• 机械制造：用于组装机械零件和连接结构。

• 汽车工业：用于汽车零部件的固定和连接。

5. 注意事项

在使用M3螺纹孔时，需要注意以下几点：

• 螺钉或螺栓必须与螺纹孔的规格相匹配，以确保安装的可靠性。

• 在攻丝操作时，要注意控制力度和速度，避免损坏螺纹孔。

• 在安装过程中，要注意扭矩控制，避免过度拧紧导致损坏。

螺纹规格及攻丝底孔对照表

螺纹规格 钻头直径

Φ1.25

M2 X0.4 Φ1.6

Φ2.05

M3 X0.5 Φ2.5

Φ2.9

M4 X0.7 Φ3.3

M5 X0.8 Φ4.2

M6 X1 Φ5

M8 X1.25 Φ6.8

M8 X1 Φ7

M10 X1.5 Φ8.5

M10 X1.25 Φ8.8

M12 X1.75 Φ10.2

M12 X1.50 Φ10.5

M12 X1.25 Φ10.8

M14 X2 Φ12

M14 X1.5 Φ12.5

M16 X2 Φ14

M16 X1.5 Φ14.5

M18 X2.5 Φ15.5

M18 X1.5 Φ16.5

M20 X2.5 Φ17.5 M20 X1.5 Φ18.5

M22 X2.5 Φ19.5

M22 X1.5 Φ20.5

M24 X3 Φ21

M24 X2 Φ22

M27 X3 Φ24

M27 X2 Φ25

M30 X3.5 Φ26.5

M33 X3.5 Φ29.3

M36 X4 Φ31.8

M39 X4 Φ34.8

M42 X4.5 Φ37.3

螺纹底孔直径

公制粗牙螺纹

螺纹代号 钻头直径

HSS 硬质合金

M2×0.4 1.6 1.65

M3×0.5 2.5 2.55

M4×0.7 3.3 3.4

M5×0.8 4.2 4.3

M6×1.0 5.0 5.1

M8×1.25 6.8 6.9

M10×1.5 8.5 8.7

M12×1.75 10.3 10.5

M14×2.0 12.0 12.2

M16×2.0 14.0 14.2

M18×2.5 15.5 15.7

M20×2.5 17.5 17.7

M24×3.0 21.0 …… M30×3.5 26.5 ……

M36×4.0 32.0 ……

M42×4.5 37.5 ……

M45×4.5 40.5 ……

M48×5.0 43.0 ……

细牙螺纹

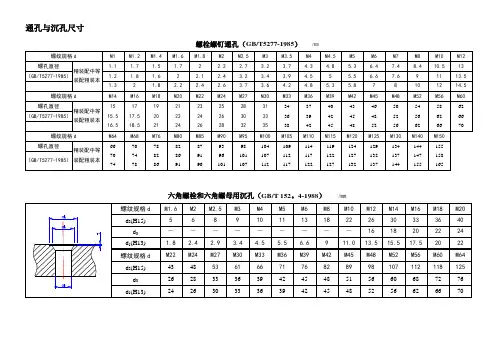

通孔与沉孔尺寸

螺栓螺钉通孔（GB/T5277-1985） /㎜

螺纹规格d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M4.5 M5 M6 M7 M8 M10 M12

螺孔直径

精装配中等装配粗装本 1.1 1.7 1.5 1.7 2 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.4 7.4 8.4 10.5 13

（GB/T5277-1985） 1.2 1.8 1.6 2 2.1 2.4 3.2 3.4 3.9 4.5 5 5.5 6.6 7.6 9 11 13.5

1.3 2 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 7 8 10 12 14.5

螺纹规格d M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60

螺孔直径 精装配中等装配粗装本 15

15.5

16.5 17

17.5

18.5 19

20

21 21

22

24 23

24

26 25

26

28 28

30

32 31

33

35 34

36

38 37

39

42 40

42

45 43

45

48 46

48

52 50

52

56 54

56

62 58

62

66 62

66

70 （GB/T5277-1985）

螺纹规格d M64 M68 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M140 M150

螺孔直径 精装配中等装配粗装本 66

70

74 70

74

78 78

82

86 82

86

91 87

91

96 93

96

101 98

101

107 104

107

112 109

112

117 114

117

122 119

122

127 124

精品资料欢迎阅读

1

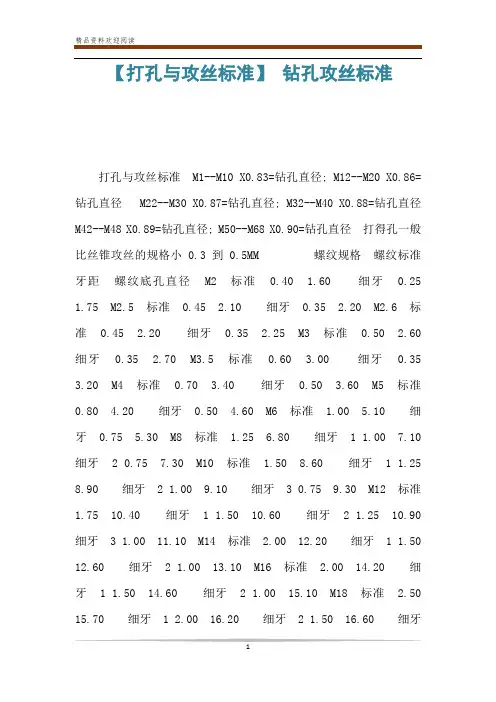

【打孔与攻丝标准】 钻孔攻丝标准

打孔与攻丝标准 M1--M10 X0.83=钻孔直径; M12--M20 X0.86=钻孔直径 M22--M30 X0.87=钻孔直径; M32--M40 X0.88=钻孔直径

M42--M48 X0.89=钻孔直径; M50--M68 X0.90=钻孔直径 打得孔一般比丝锥攻丝的规格小0.3到0.5MM 螺纹规格 螺纹标准

牙距 螺纹底孔直径 M2 标准 0.40 1.60 细牙 0.25

1.75 M2.5 标准 0.45 2.10 细牙 0.35 2.20 M2.6 标准 0.45 2.20 细牙 0.35 2.25 M3 标准 0.50 2.60

细牙 0.35 2.70 M3.5 标准 0.60 3.00 细牙 0.35

3.20 M4 标准 0.70 3.40 细牙 0.50 3.60 M5 标准

0.80 4.20 细牙 0.50 4.60 M6 标准 1.00 5.10 细牙 0.75 5.30 M8 标准 1.25 6.80 细牙 1 1.00 7.10

细牙 2 0.75 7.30 M10 标准 1.50 8.60 细牙 1 1.25

8.90 细牙 2 1.00 9.10 细牙 3 0.75 9.30 M12 标准

1.75 10.40 细牙 1 1.50 10.60 细牙 2 1.25 10.90

细牙 3 1.00 11.10 M14 标准 2.00 12.20 细牙 1 1.50
